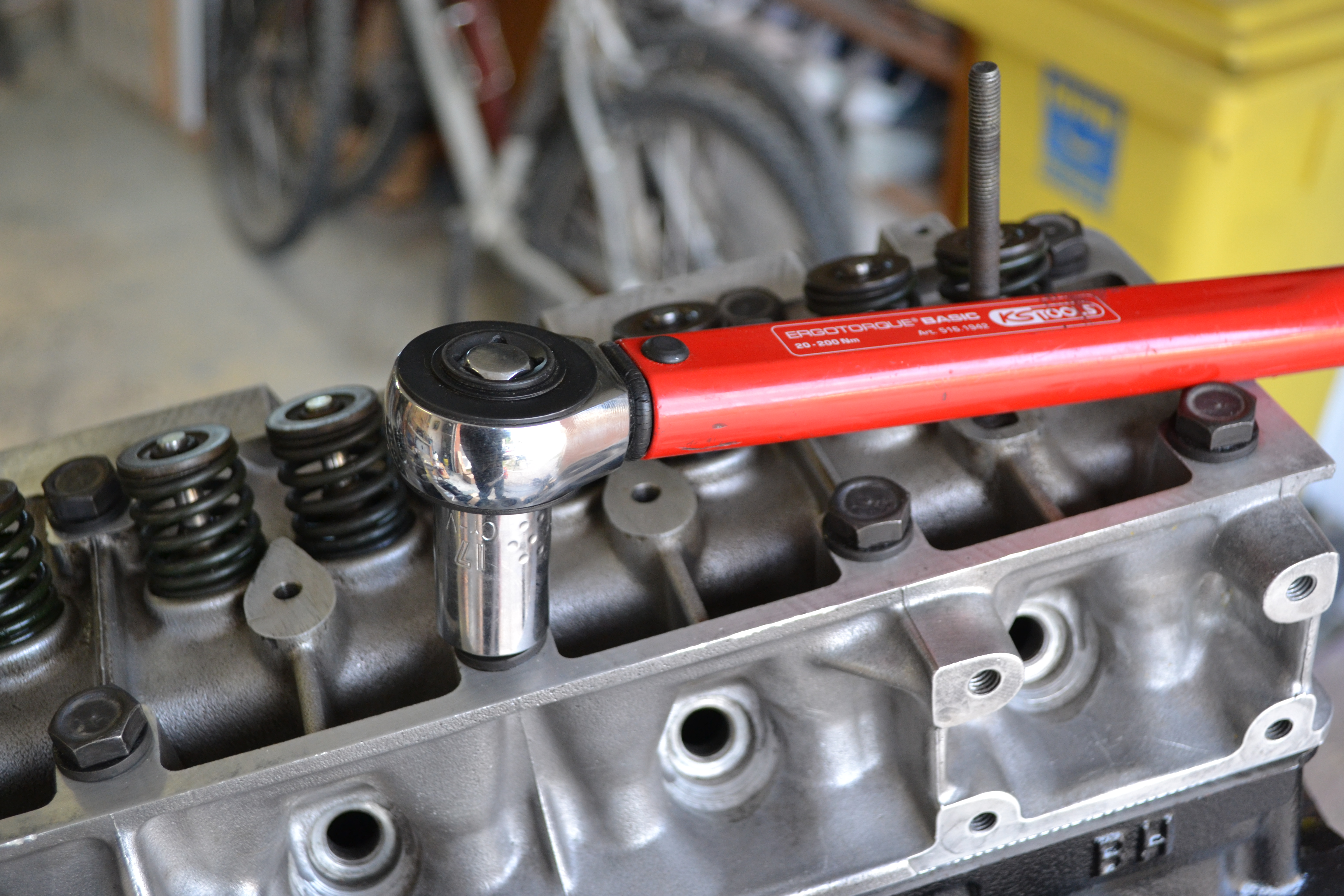

Serrage au couple d'une culasse de Renault 4L à l'aide d'une clé dynamométrique

Couples de serrage

Vous trouverez ici un répertoire classé par marque et par modèle regroupant tous les couples de serrage nécessaires pour remonter entièrement votre voiture ancienne dans les règles de l’art et ainsi garantir votre sécurité. En un seul clic, vous avez accès à l’ensemble des couples de serrage de votre véhicule : trains (avant/arrière), moteur (dont joint de culasse), système de freinage, direction ou encore boîte de vitesse notamment. Les fichiers sont des PDF que vous pouvez imprimer et consulter directement dans votre atelier même avec les mains sales… Alors, à vos clés dynamo ! 🙂



COUPLES DE SERRAGE PAR MARQUE ET MODÈLE

  • AUSTIN ROVER



AUSTIN MINI



  • CITROËN





CITROËN 2CV

  • FIAT

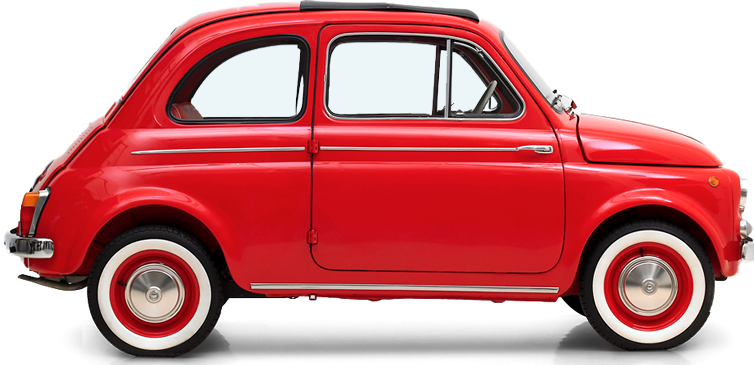

FIAT 500



  • RENAULT





RENAULT R4 (4L)





BIEN APPLIQUER LES COUPLES DE SERRAGE A LA CLÉ DYNAMOMÉTRIQUE

Le serrage des vis et des écrous à la clé dynamométrique doit être effectué à sec, c’est à dire sans lubrifier les filets (ni huile, ni graisse) ni les bases des portées (base de tête de vis, rondelles etc). En effet, les couples de serrage préconisés par le constructeur sont basés sur un montage à sec (sauf si précisé explicitement) : ne pas respecter cela fausserait l’application du couple.

UNITÉS UTILISÉES POUR LES COUPLES DE SERRAGE

Il existe plusieurs unités pour mesurer la force exercée sur un serrage. Comme il n’y a pas d’unité universelle, chaque constructeur utilise une unité différente pour ses préconisations dans les manuels de réparation, unité qui n’est pas toujours sur notre clé dynamométrique. C’est pourquoi dans chaque PDF je vous propose les 3 unités de force les plus courantes pour les couples de serrage : votre clé dynamométrique se basera forcément sur une des 3.

Voici à quoi correspondent ces unités et comment elles se convertissent :

Le Newton-mètre (N.m) :
• Newton-mètre en Kilogramme-force mètre : 1 N.m = 0,102 kgf.m
• Newton-mètre en Pound-force foot : 1 N.m = 0,738 lbf.ft
Le Kilogramme-force mètre (kgf.m) :
• Kilogramme-force mètre en Newton-mètre : 1 kgf.m = 9.81 N.m
• Kilogramme-force mètre en Pound-force foot : 1 kgf.m = 7.23 lbf.ft
Le Pound-force foot (lbf.ft) :
• Pound-force foot en Newton-mètre : 1 lbf.ft = 1.35 N.m
• Pound-force foot en Kilogramme-force mètre : 1 lbf.ft = 0.138 kgf.m
