Restauration d’un étau Dolex de 1950

5 mars 2021

J’avais besoin d’un étau de grande capacité pour équiper mon nouvel atelier de restauration de voitures anciennes. N’étant pas convaincu par la qualité des étaux neufs d’entrée de gamme et étant un peu refroidi par le prix des étaux de bonne qualité (plus de 300€…), j’ai préféré me tourner vers de l’occasion. J’ai pu récupérer grâce à une connaissance un gros étau Dolex des années 50-60, n’ayant pas servi depuis un certain temps. Mais il y a un peu de boulot avant de pouvoir l’utiliser de manière quotidienne. C’est donc parti pour une restauration complète ! 😉

Présentation de l’étau

Carte d’identité

  • Marque : Dolex
  • Modèle : 17
  • Type : réglable.
  • Fabrication : France.
  • Années : 1950 – 1960
  • Largeurs des mors : 150 mm.
  • Ouverture : 240 mm.

Il s’agit donc d’un étau de marque Dolex, référence 17. Ce modèle d’étau a été produit à partir des années 50 et arrêté dans les années 90. Les étaux Dolex sont réglables par un système de vis, permettant à la fois de régler le “parallélisme” des deux mors et le jeu entre la coulisse et la partie fixe.

C’est un modèle équivalent aux modèles Dolex 57, toujours produits aujourd’hui. La différence avec le 17 se fait au niveau de l’acier utilisé mais le moule est quasiment identique, 70 ans après !

  • Comptez environ 350€ pour un Dolex 57 neuf aujourd’hui.

Dolex est une marque française créée en 1919 et a toujours fabriqué ses étaux en France (Loire). Aujourd’hui encore, la marque est experte dans la fabrication d’étaux et autres outils de serrage dont les pinces étaux (évidemment !).

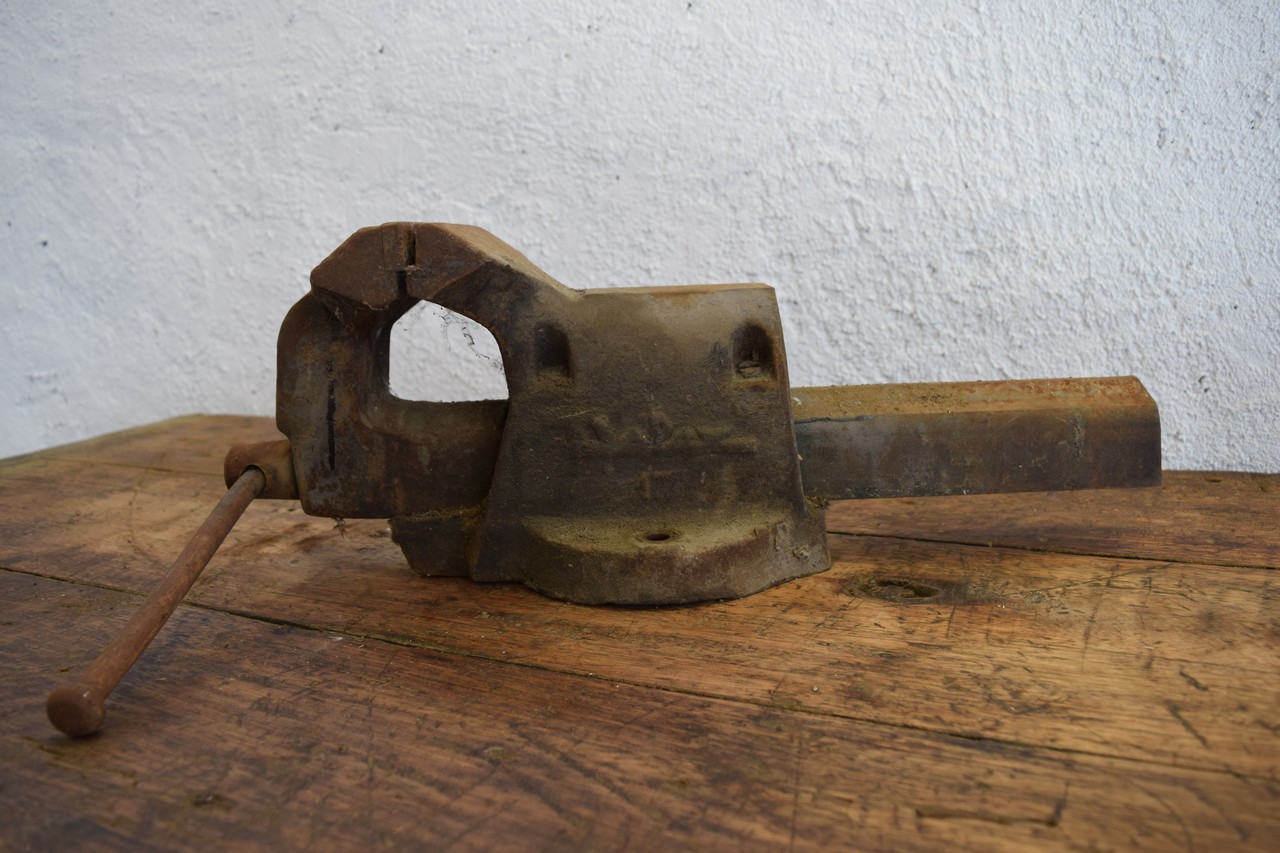

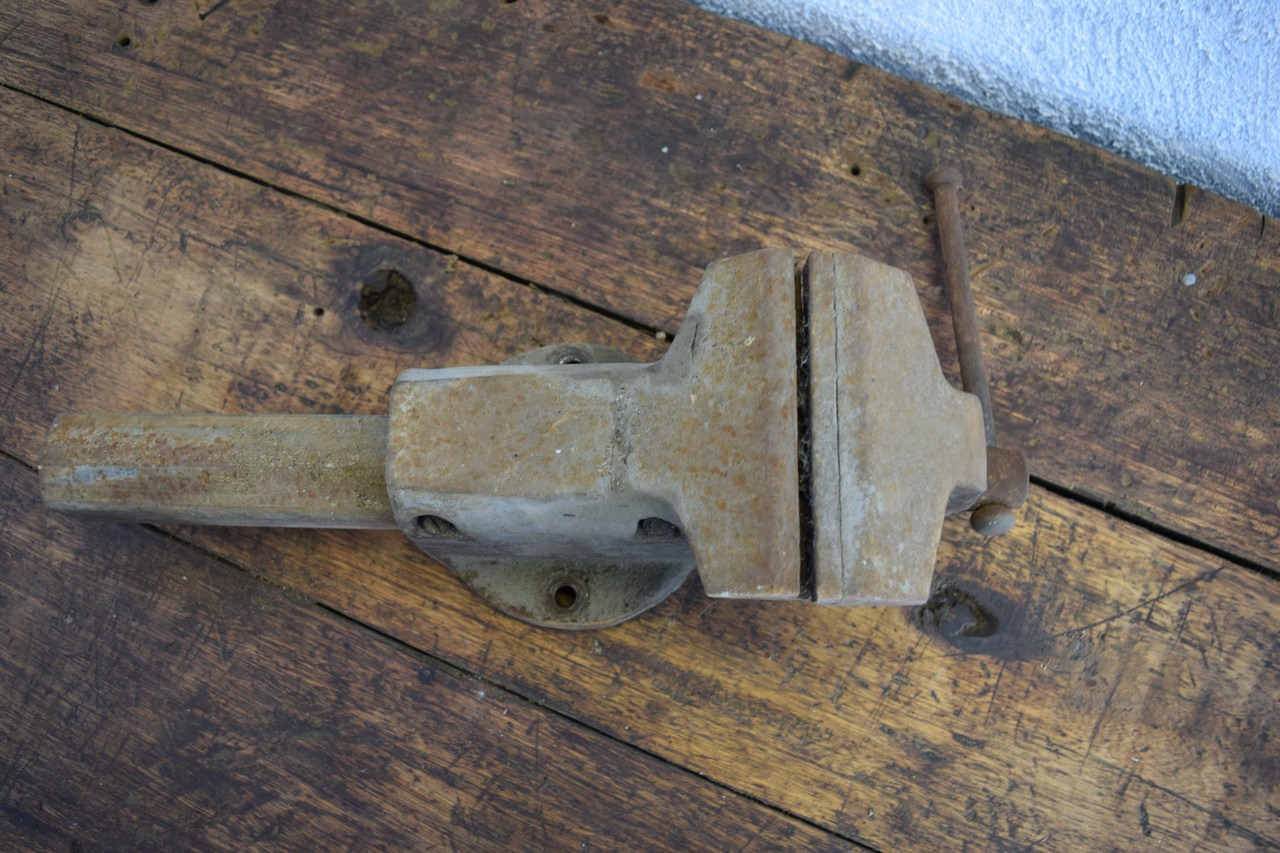

État de l’étau avant restauration

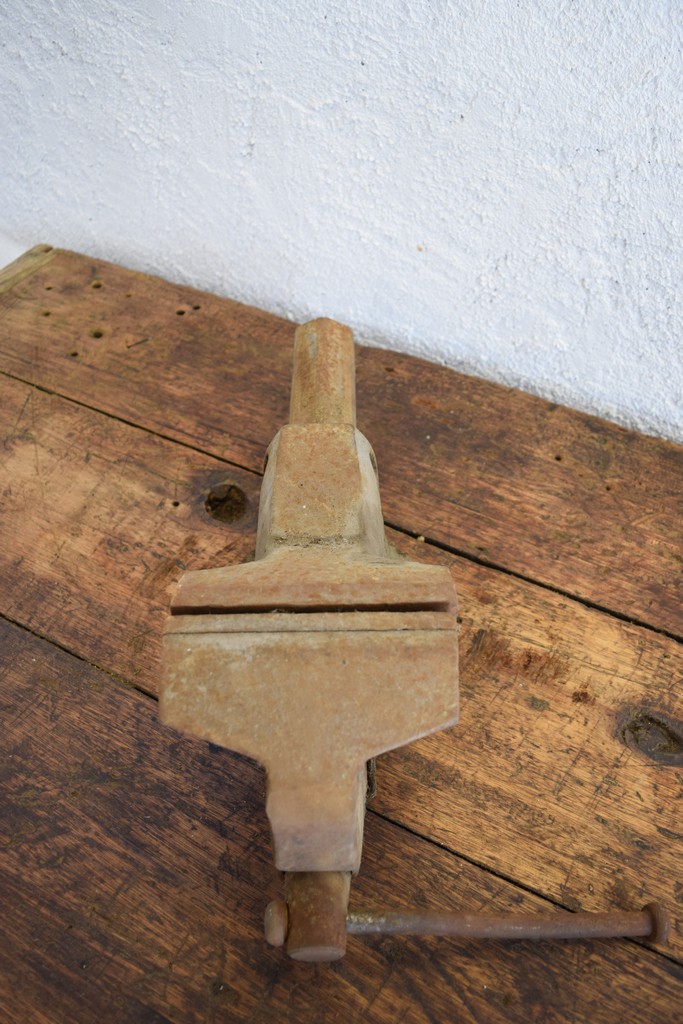

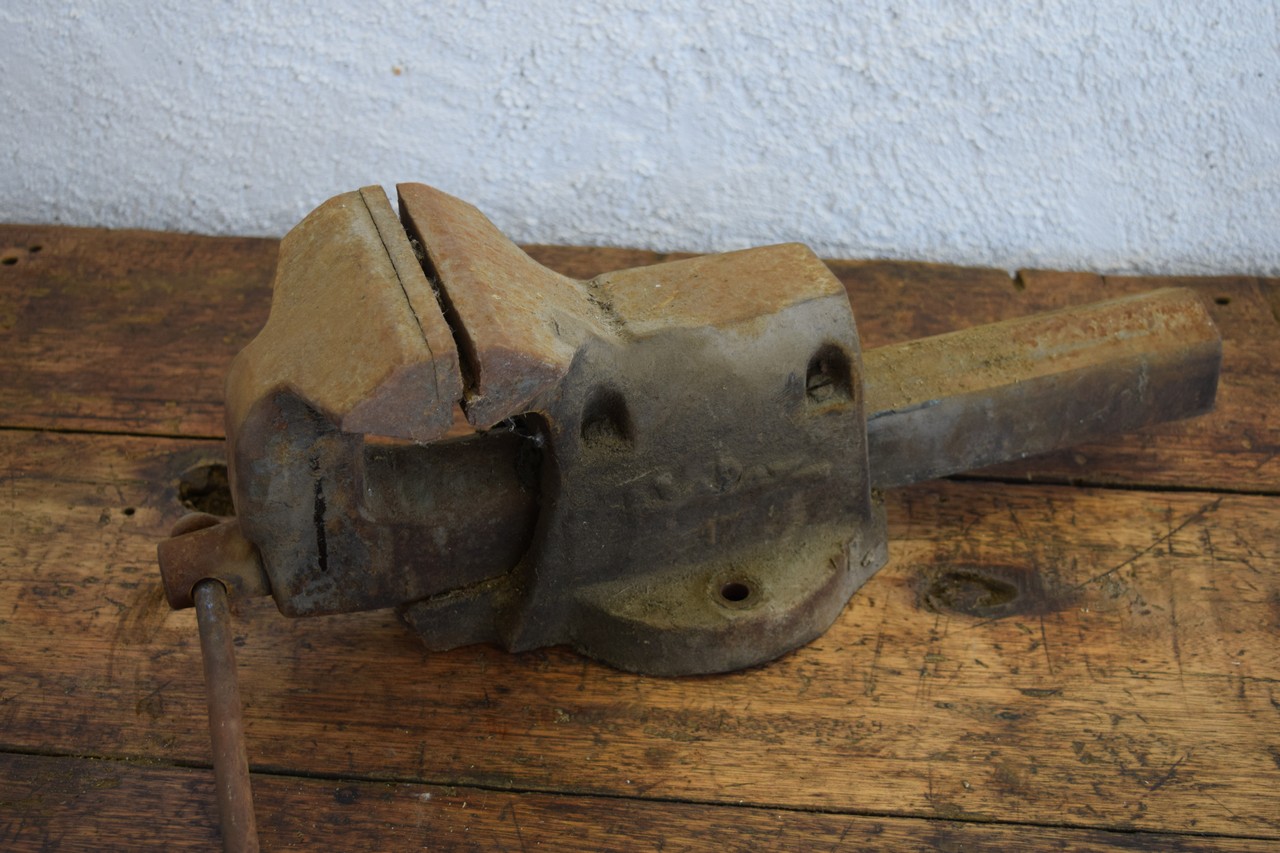

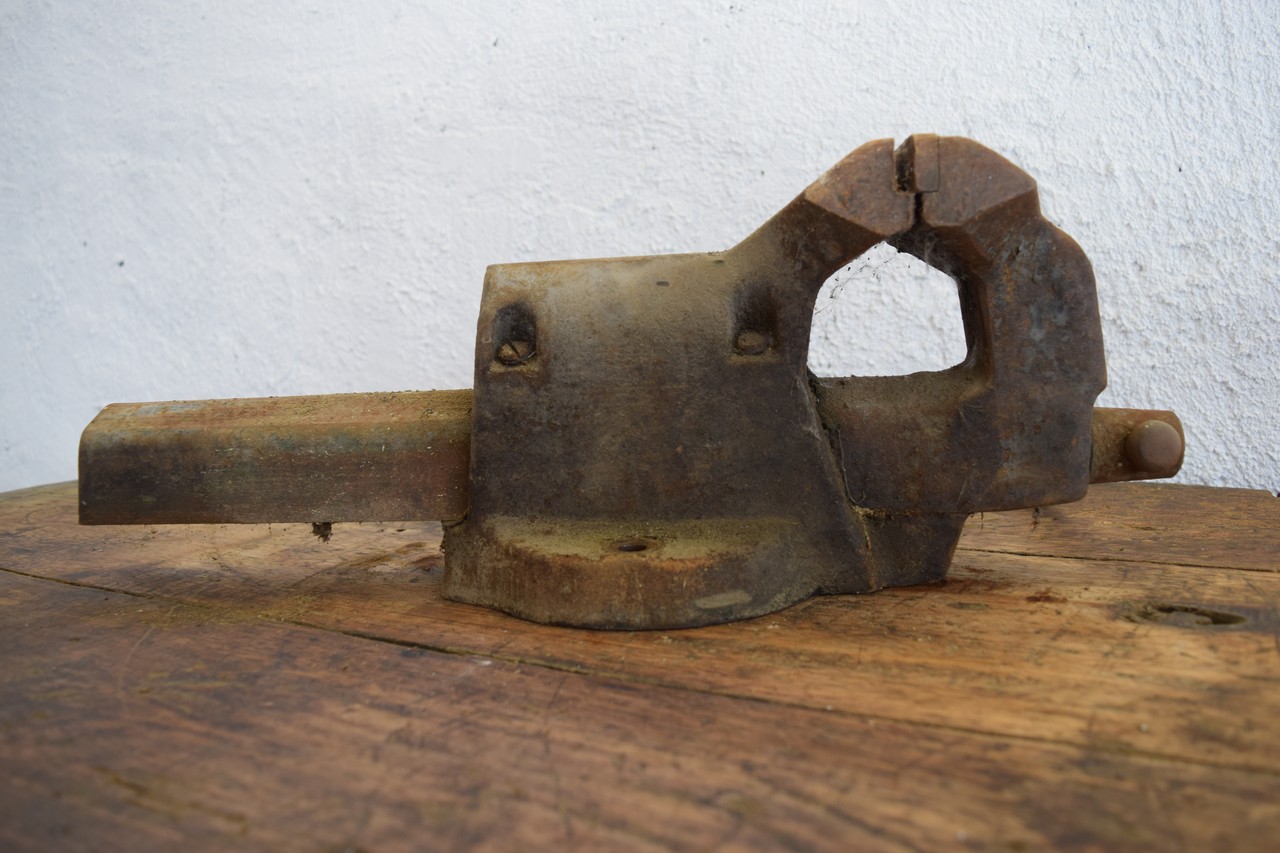

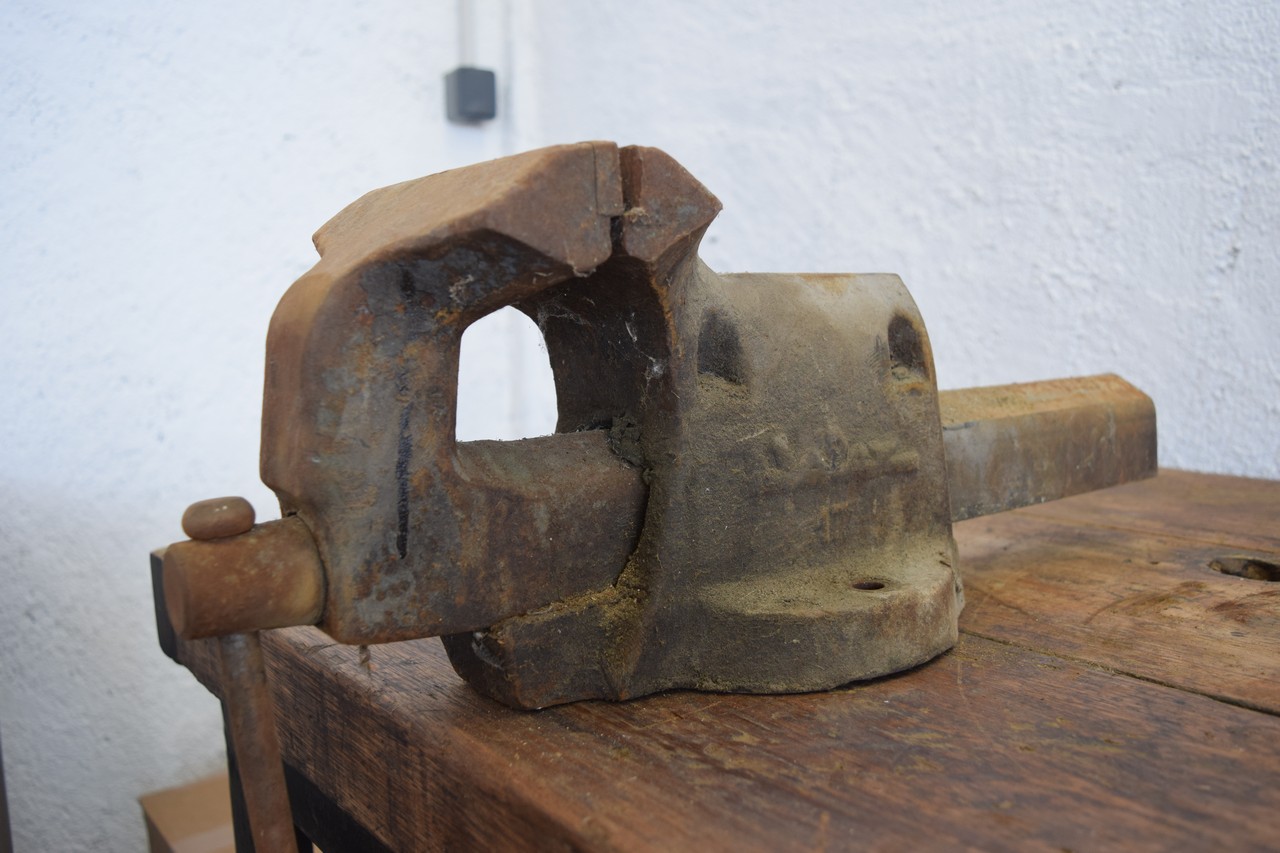

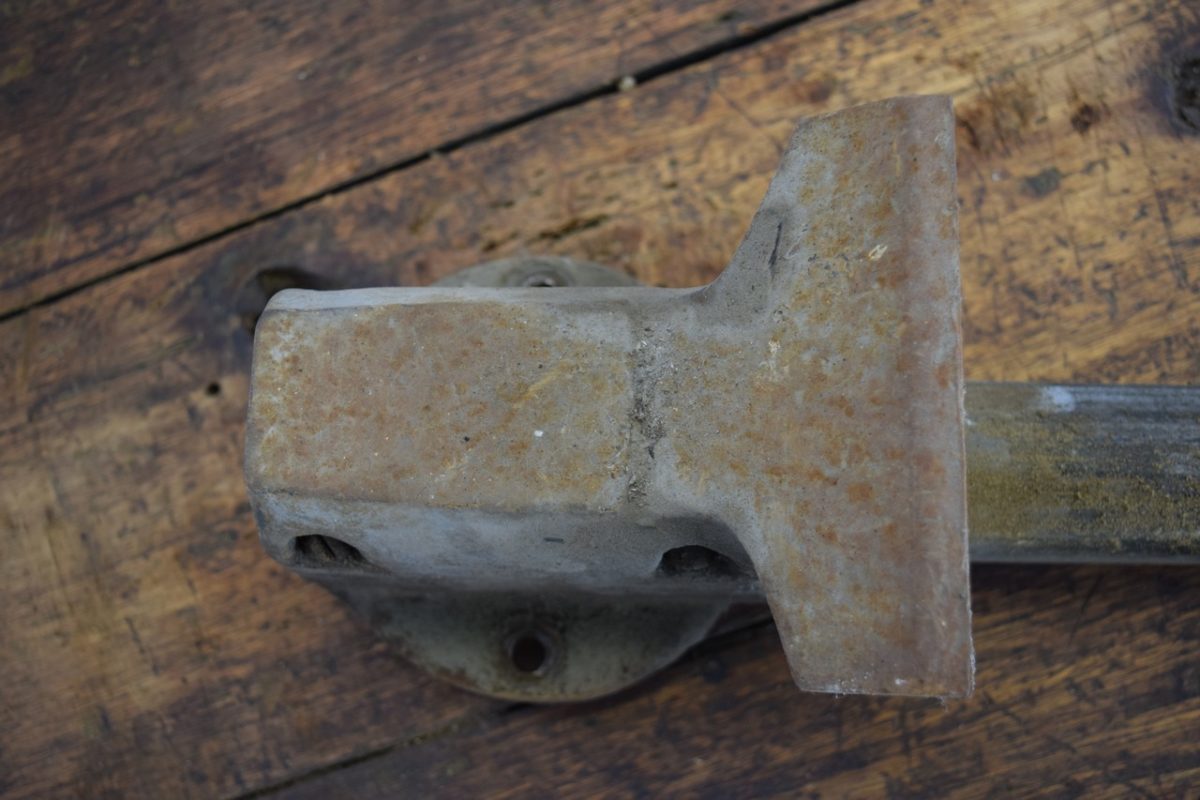

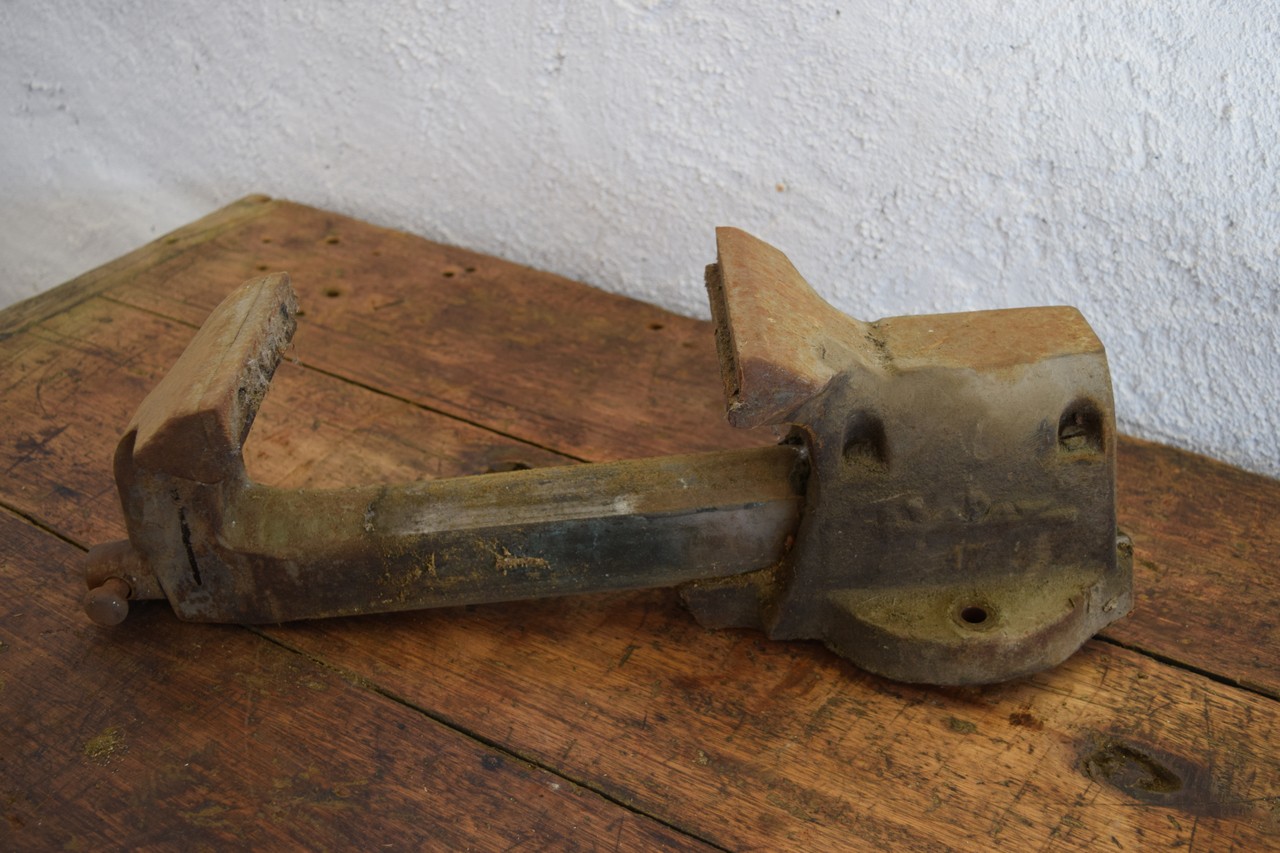

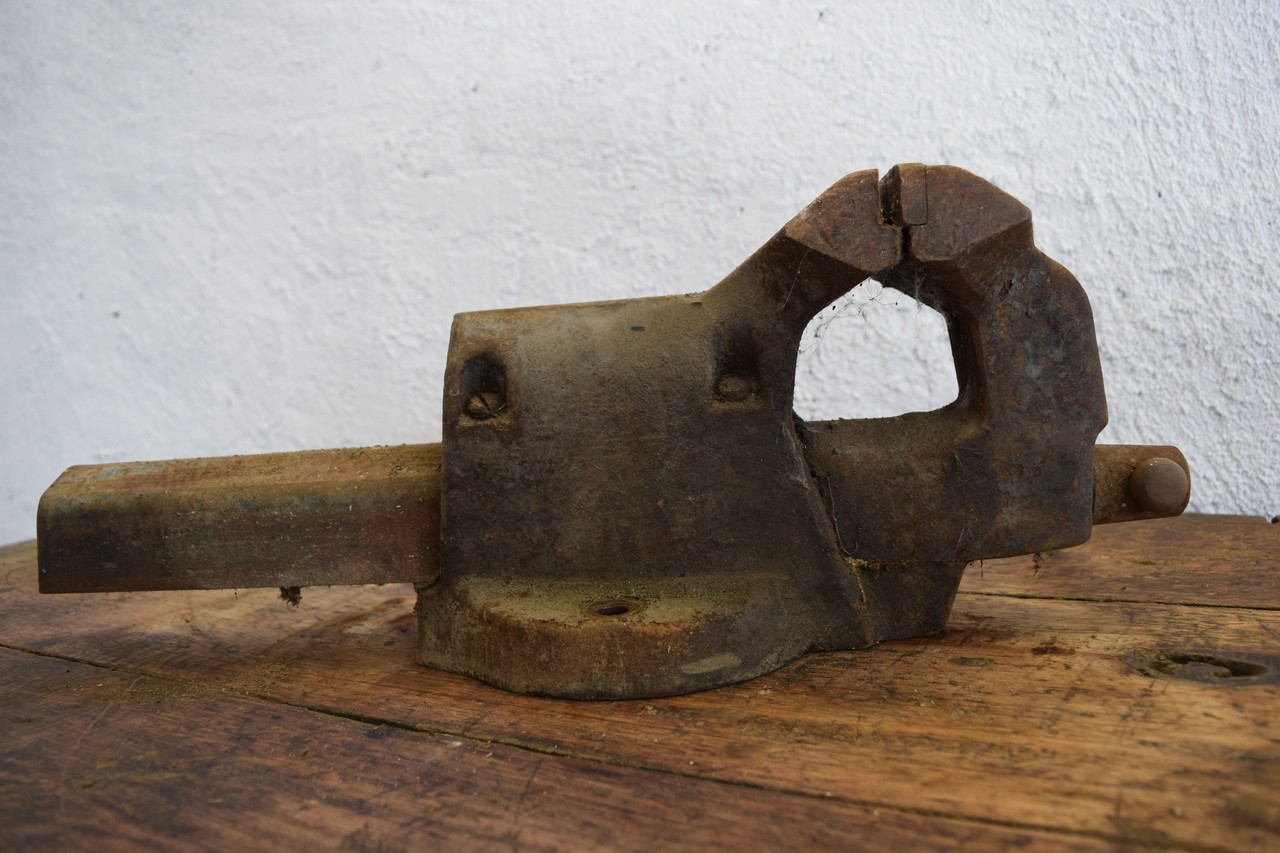

Malgré son âge et le fait qu’il n’ait pas été utilisé depuis longtemps, l’étau était malgré tout stocké sous abri et n’est donc, par chance, pas bloqué.

Il était recouvert d’une bonne couche de cambouis, qui l’a en partie préservé de la rouille. Malgré cela, toute la partie haute de l’étau, et notamment l’enclume, est piquée par la corrosion.

Concernant les mors de l’étau, il ne restait que celui sur la partie mobile, et son état montre que l’étau a été utilisé intensivement dans le passé ! Au niveau de la partie fixe, pas de mors, et les deux vis de fixations sont cassées à ras dans l’étau…

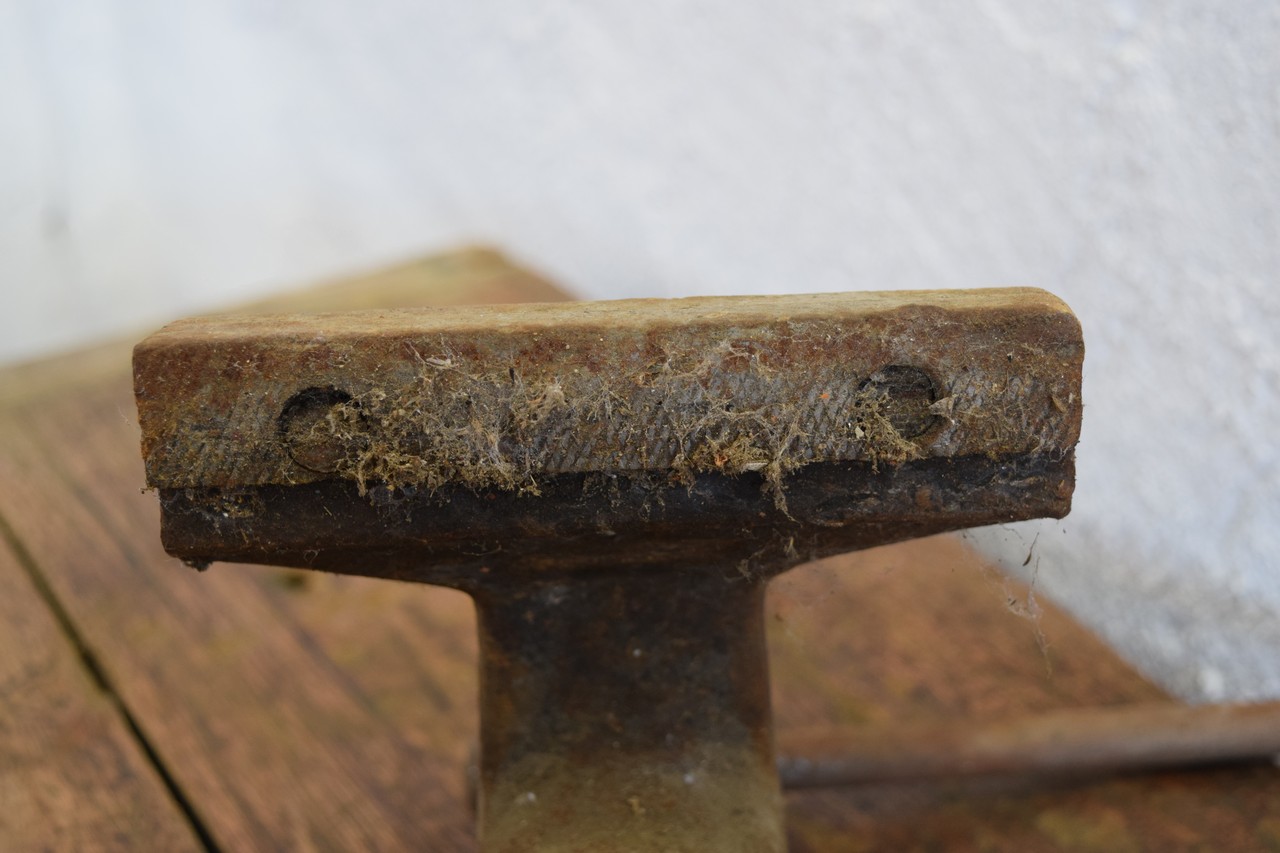

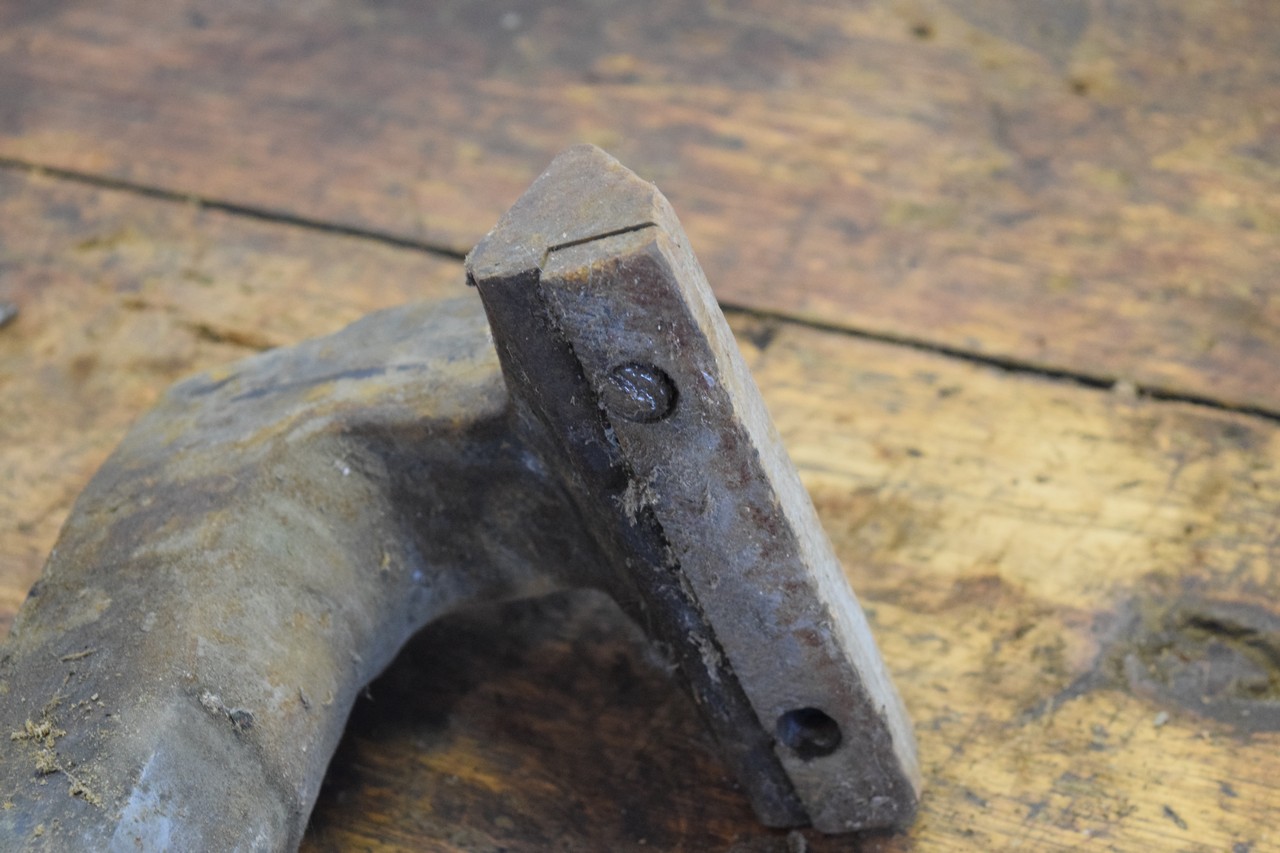

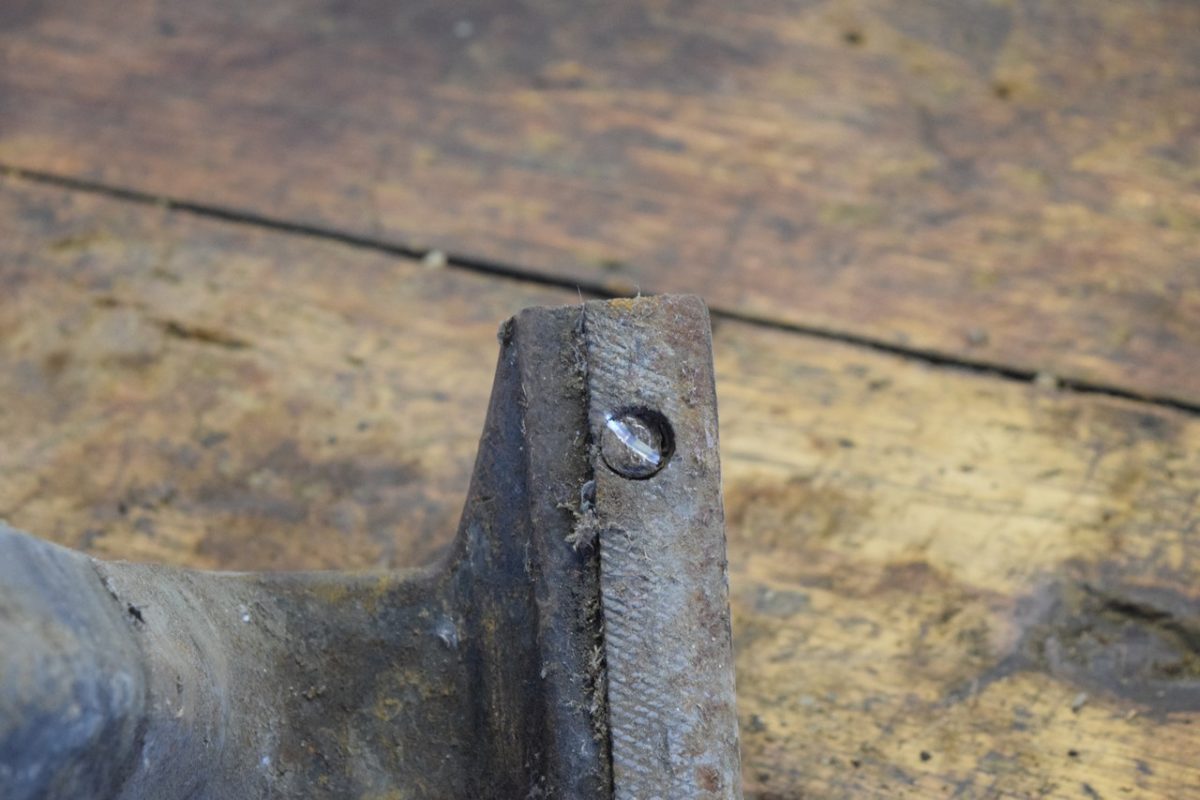

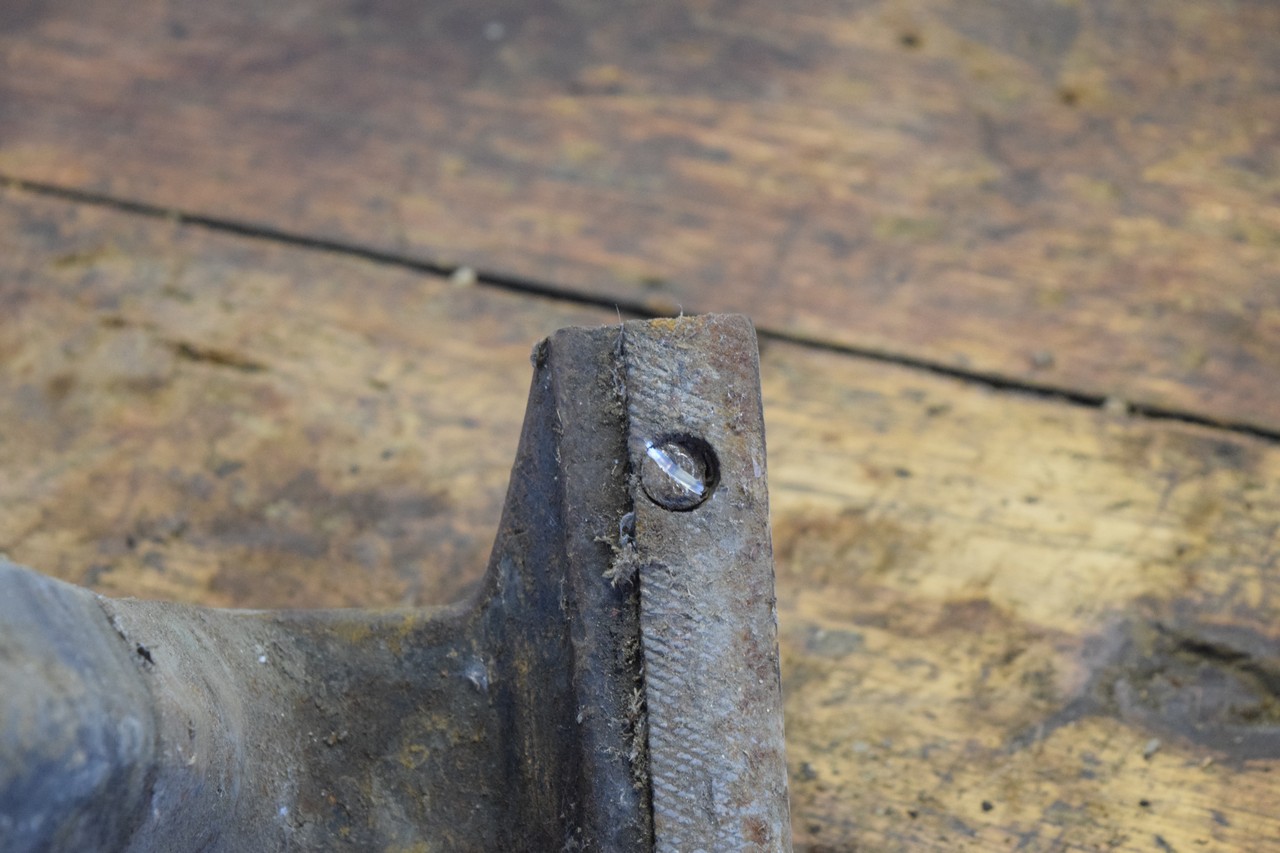

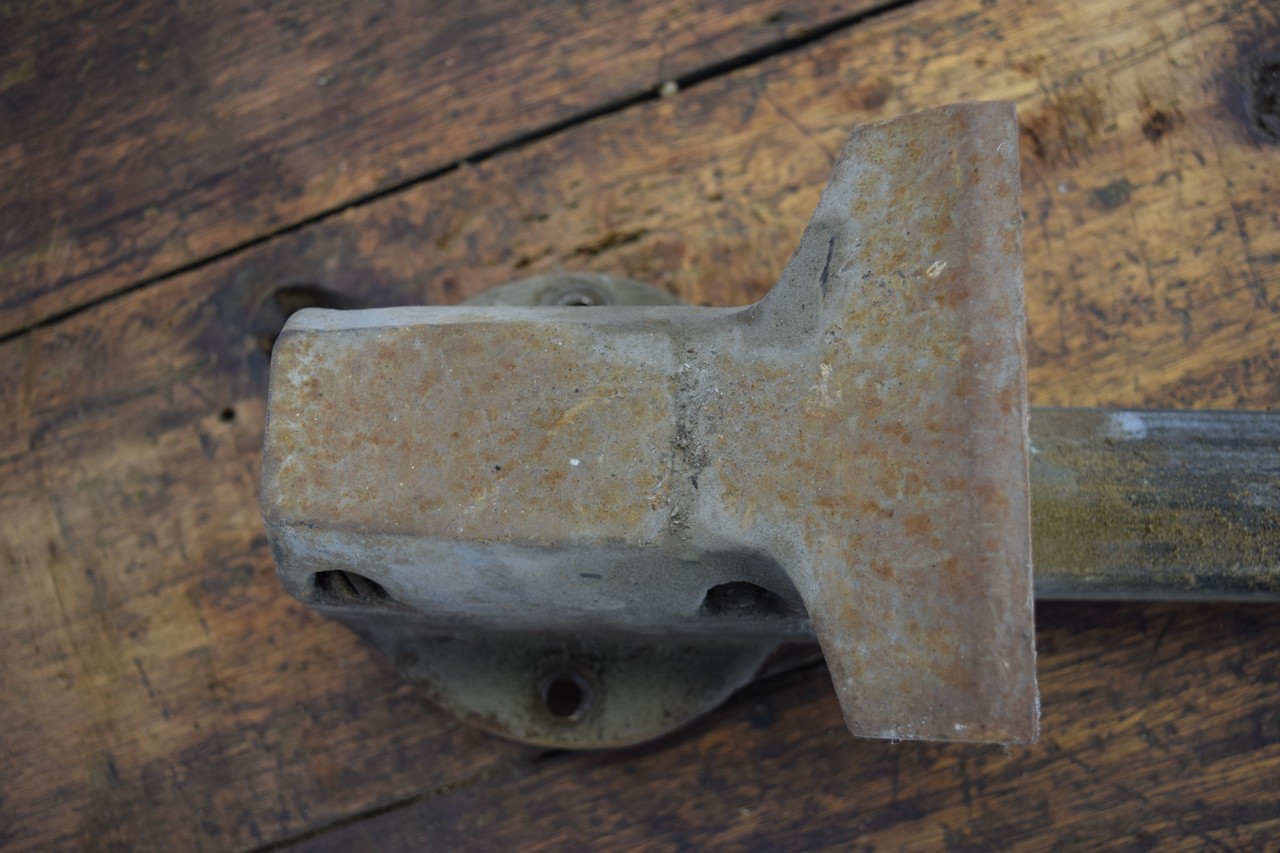

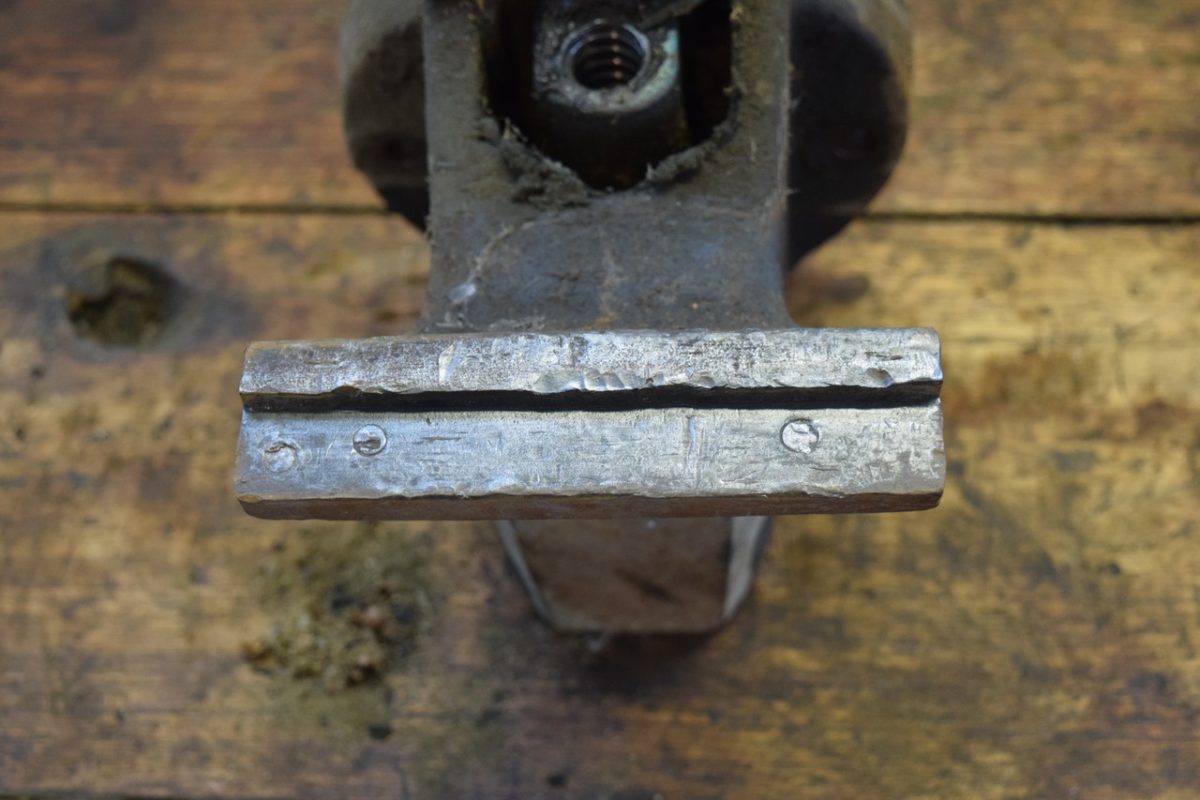

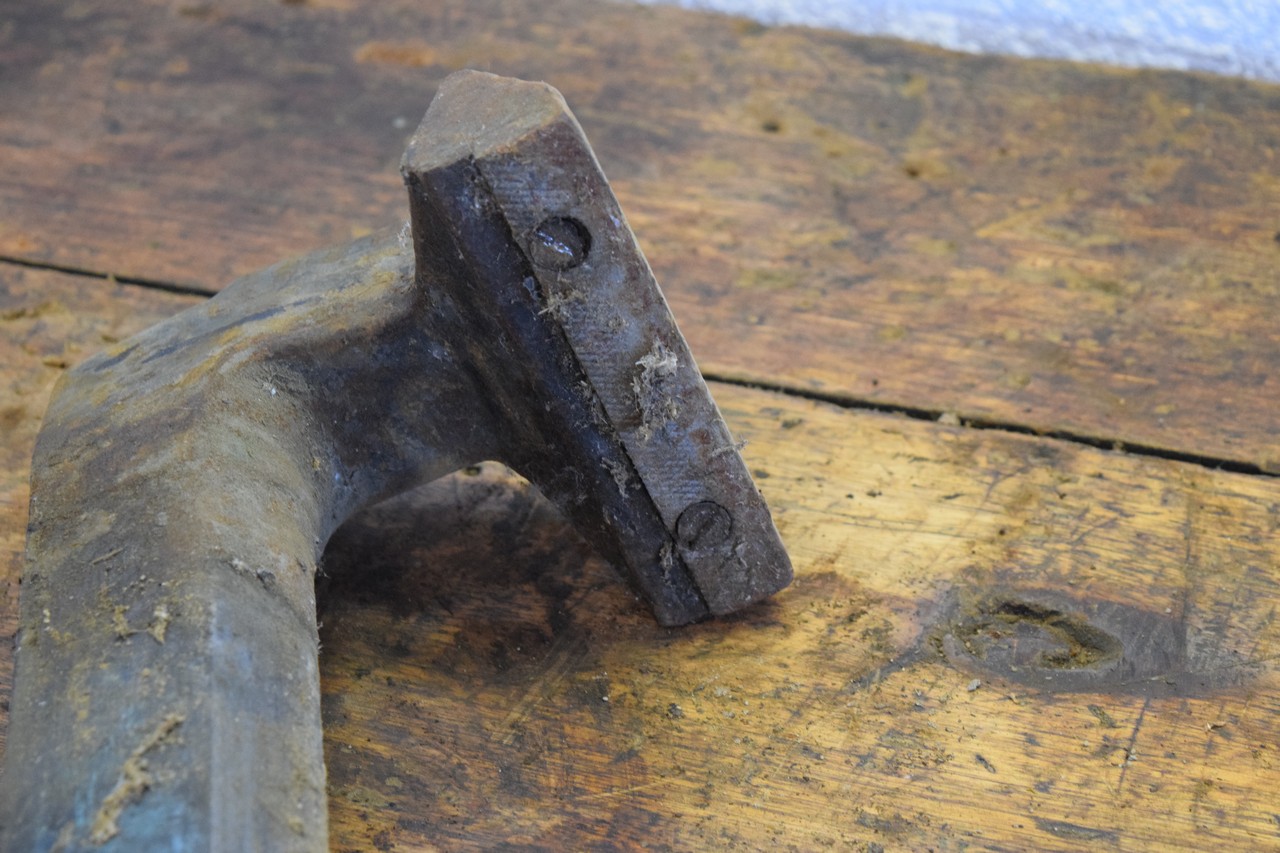

  • L’unique mors restant (partie mobile) : il est sacrément usé !

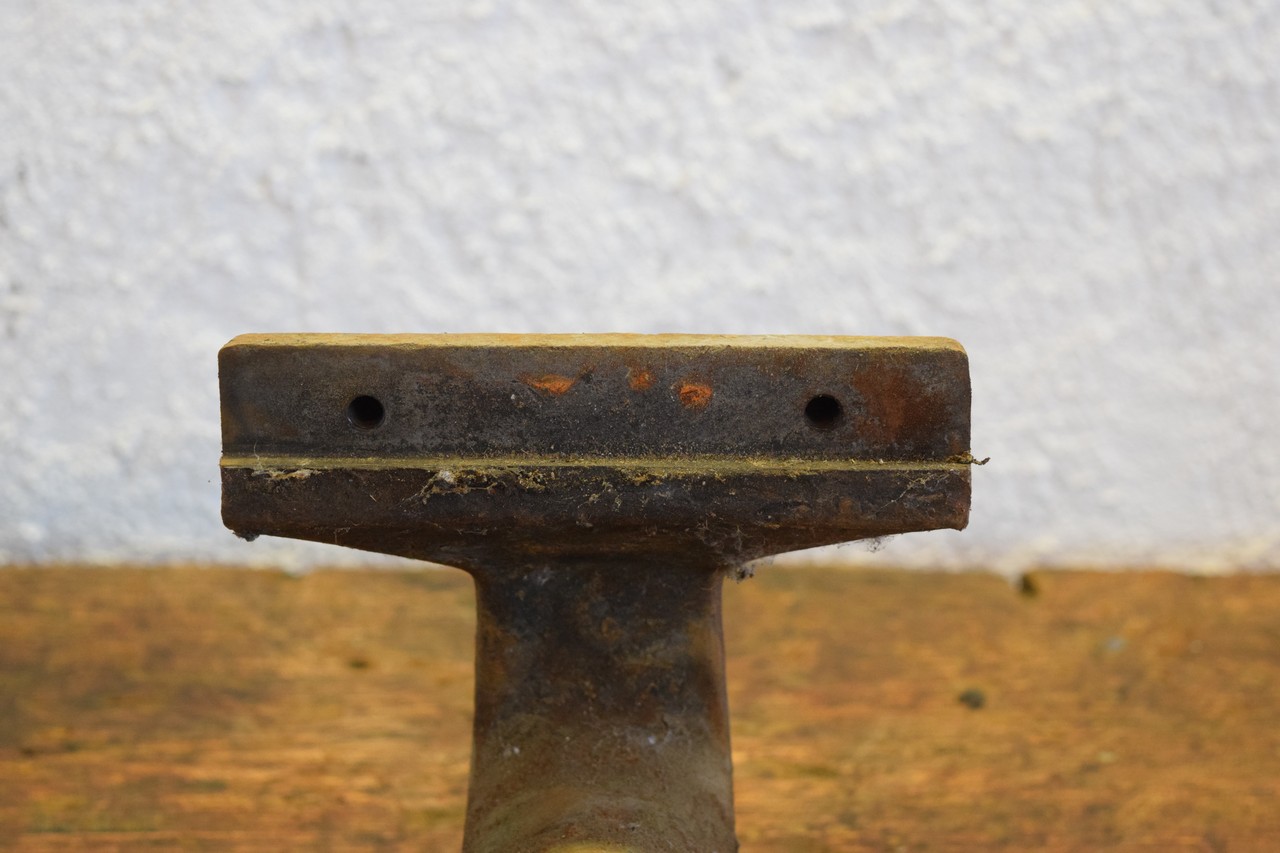

  • Pas de mors sur la partie fixe mais deux vis cassées à ras…

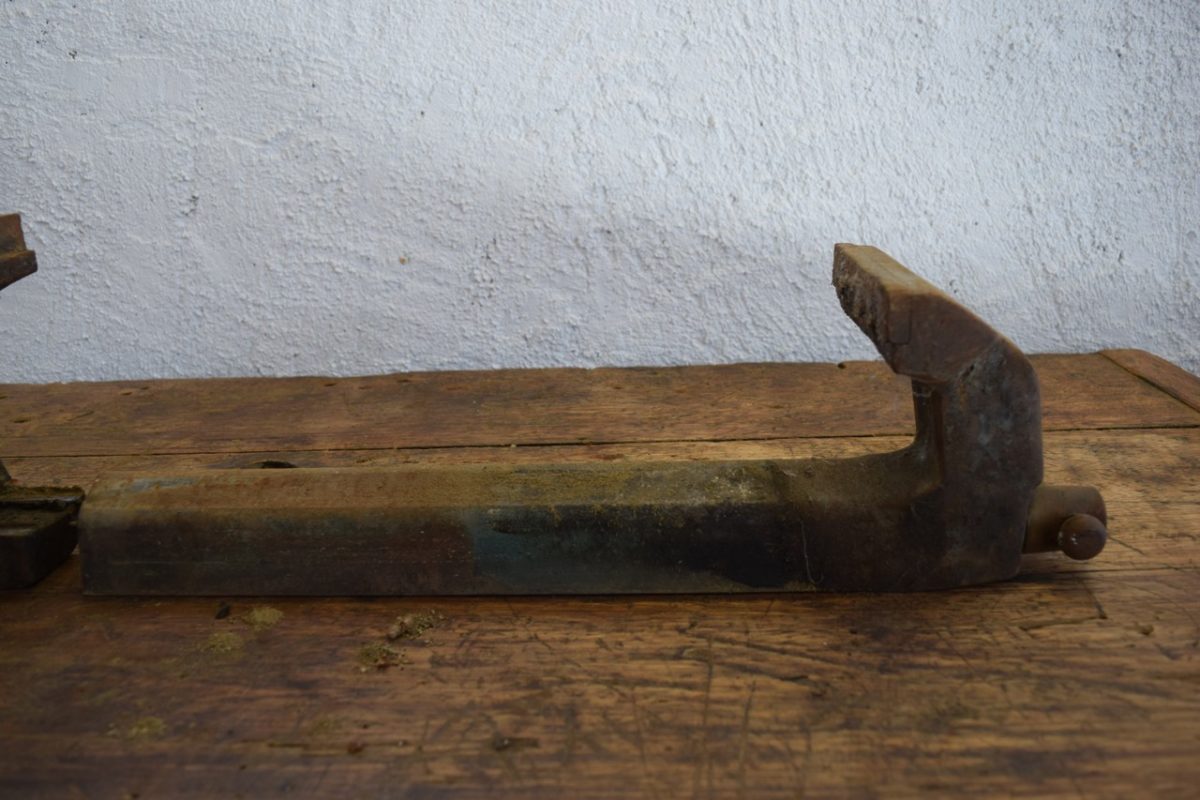

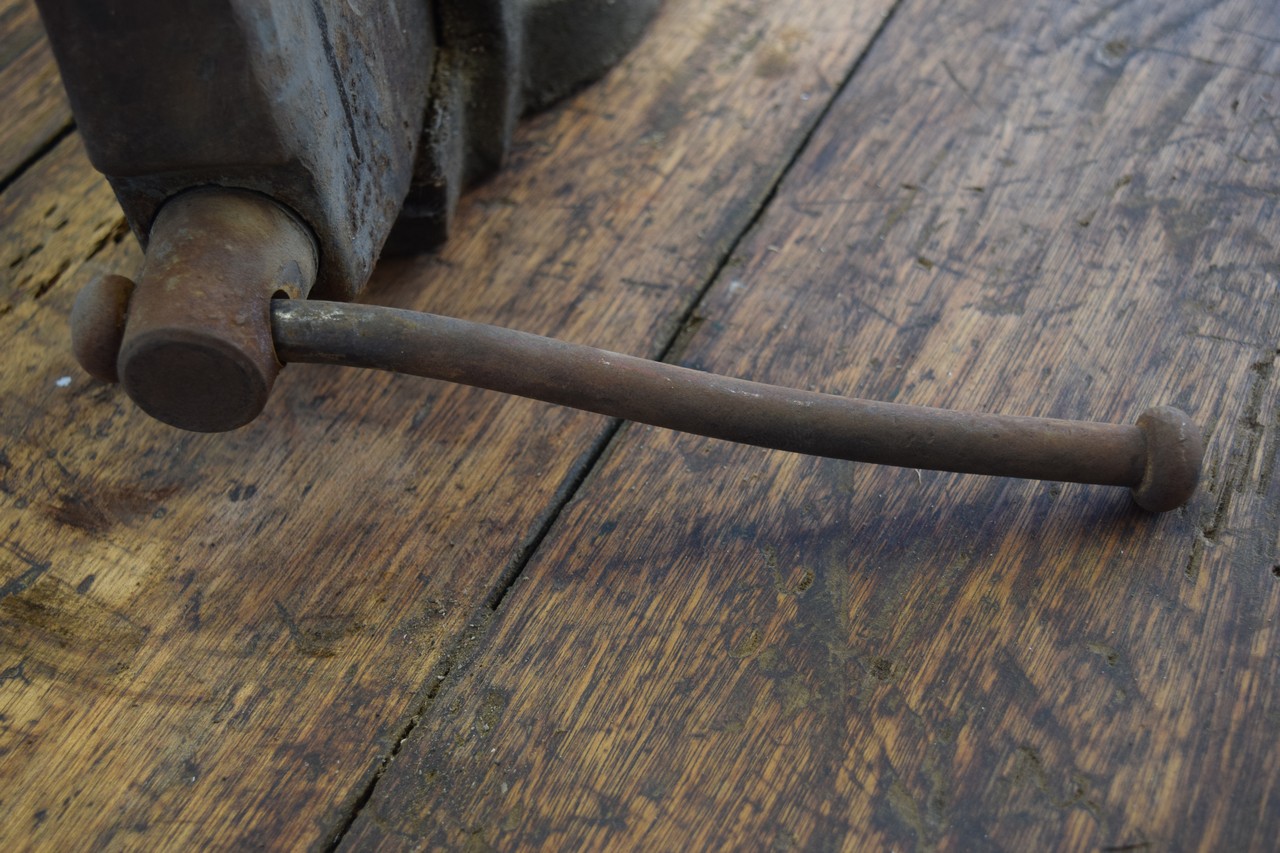

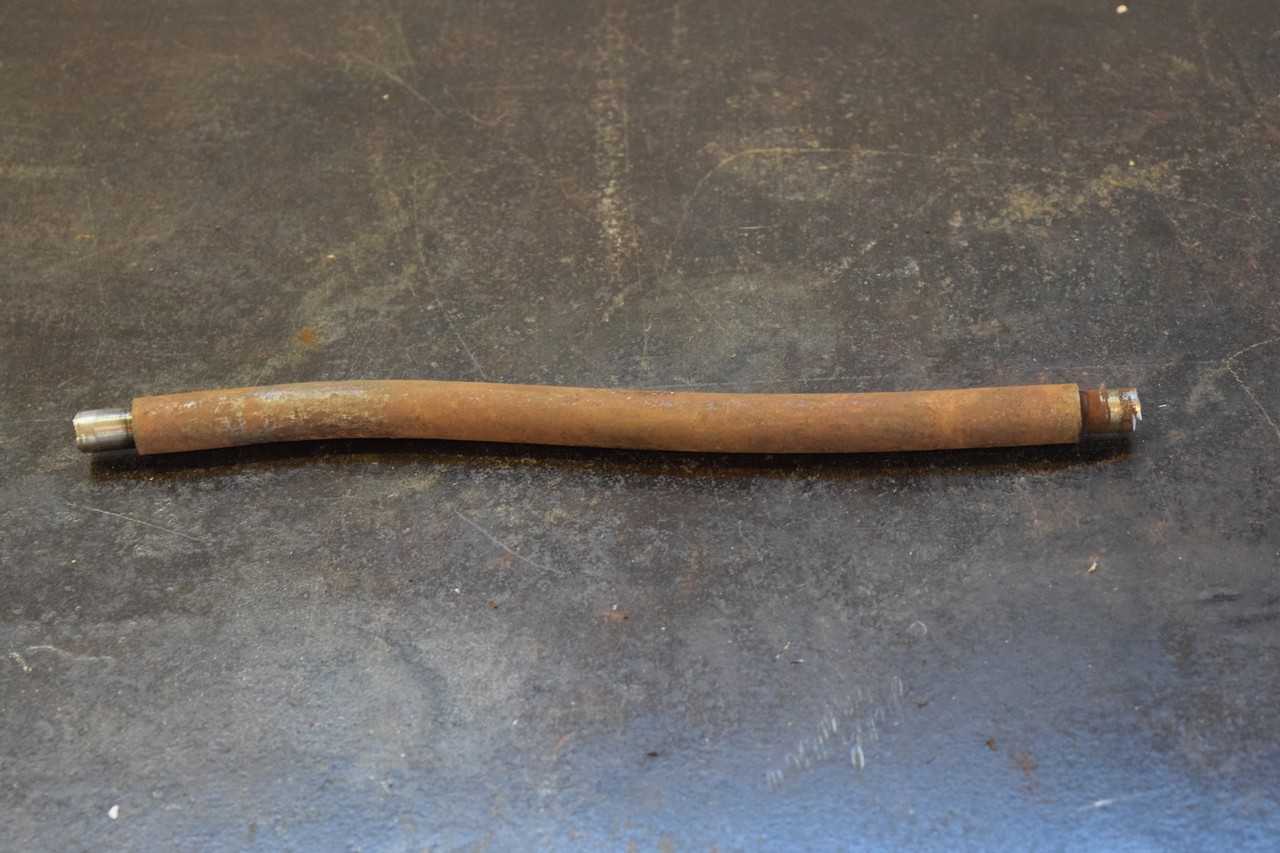

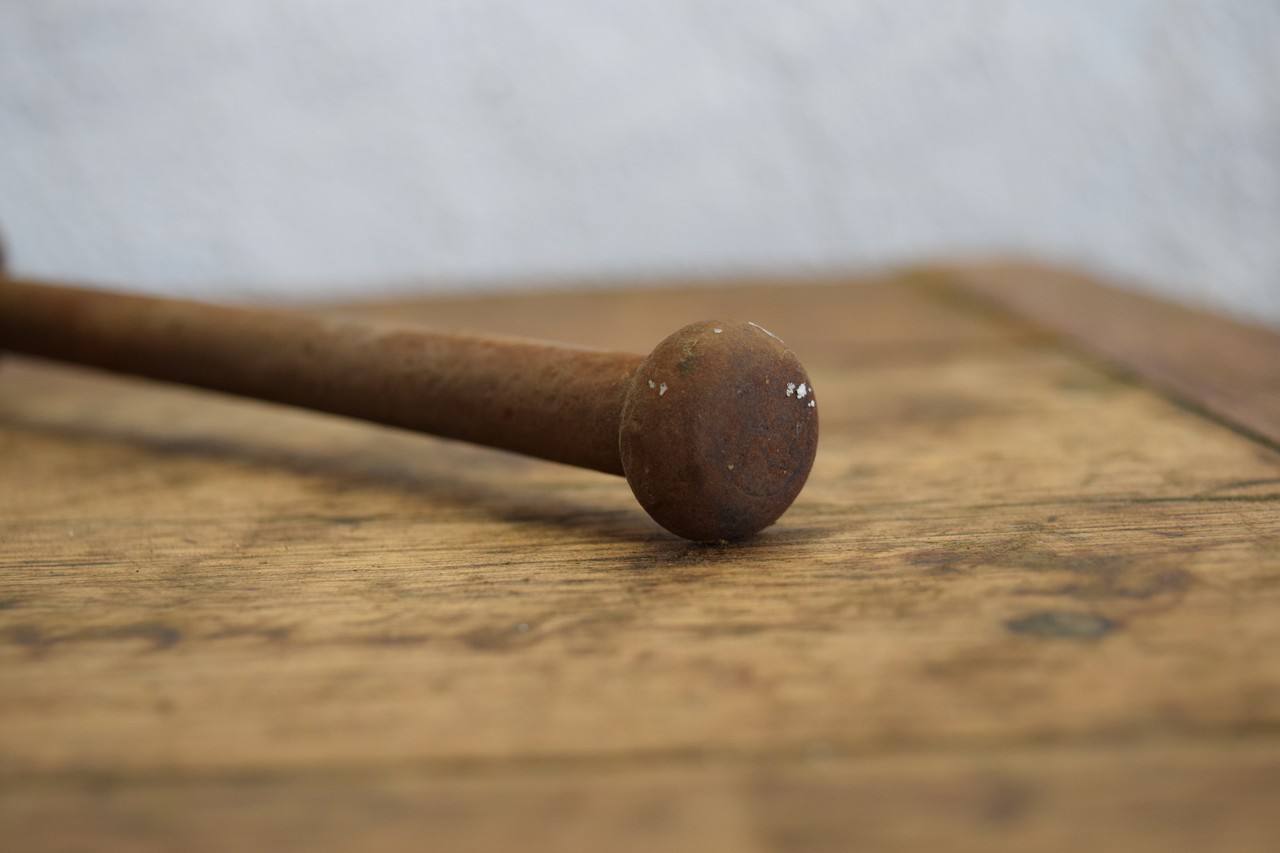

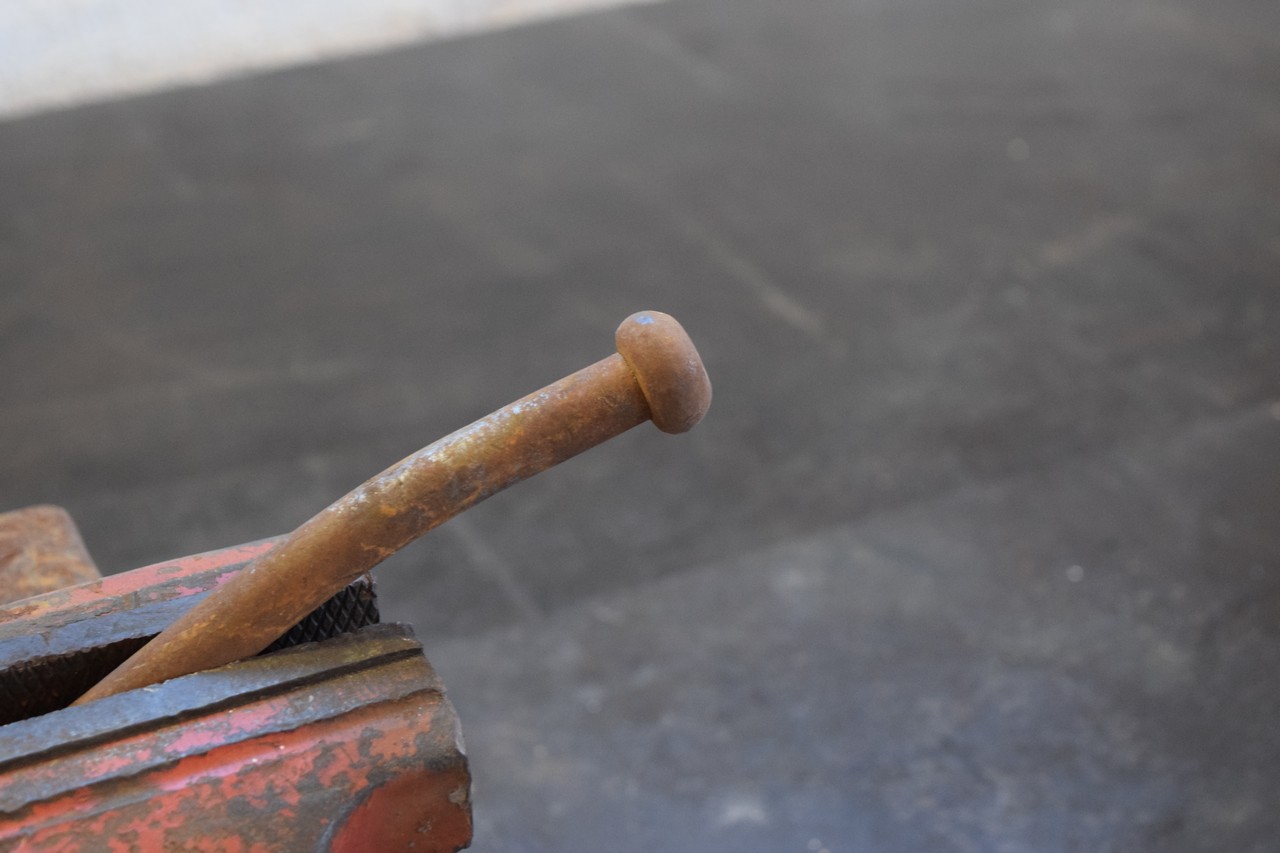

Ce n’est pas beaucoup mieux concernant la tige de serrage, recouverte de rouille mais surtout complètement tordue !

L’étau a énormément de jeu, s’ouvre difficilement et grince, mais il n’y a pas de gros points de blocage lors de l’ouverture, ce qui est plutôt rassurant. Les surfaces des coulisses ne paraissent d’ailleurs pas trop endommagées.

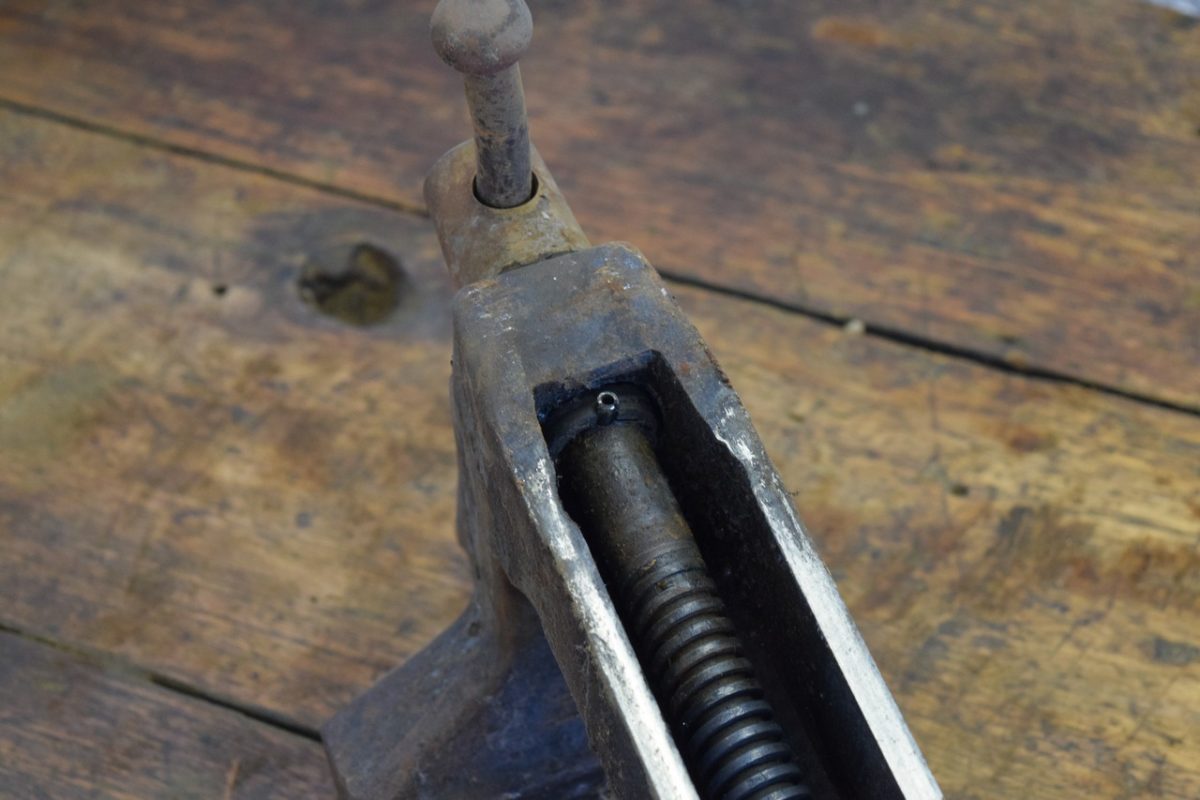

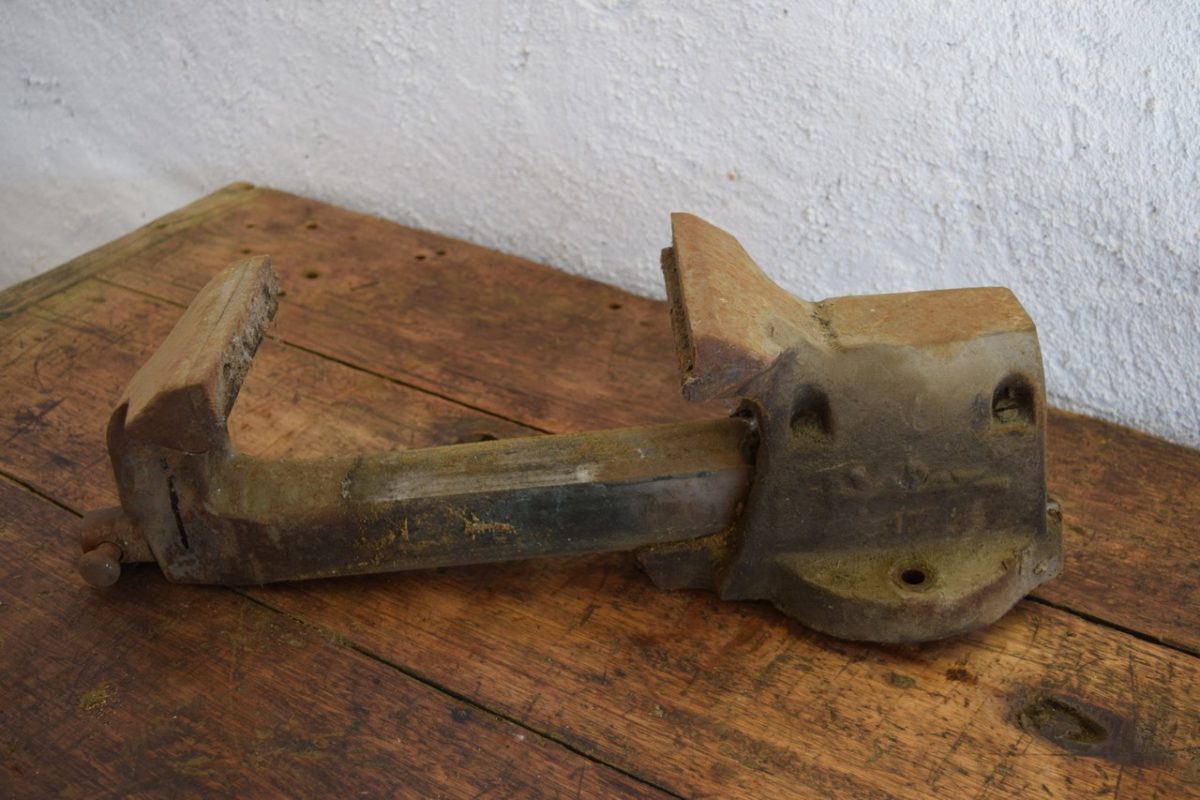

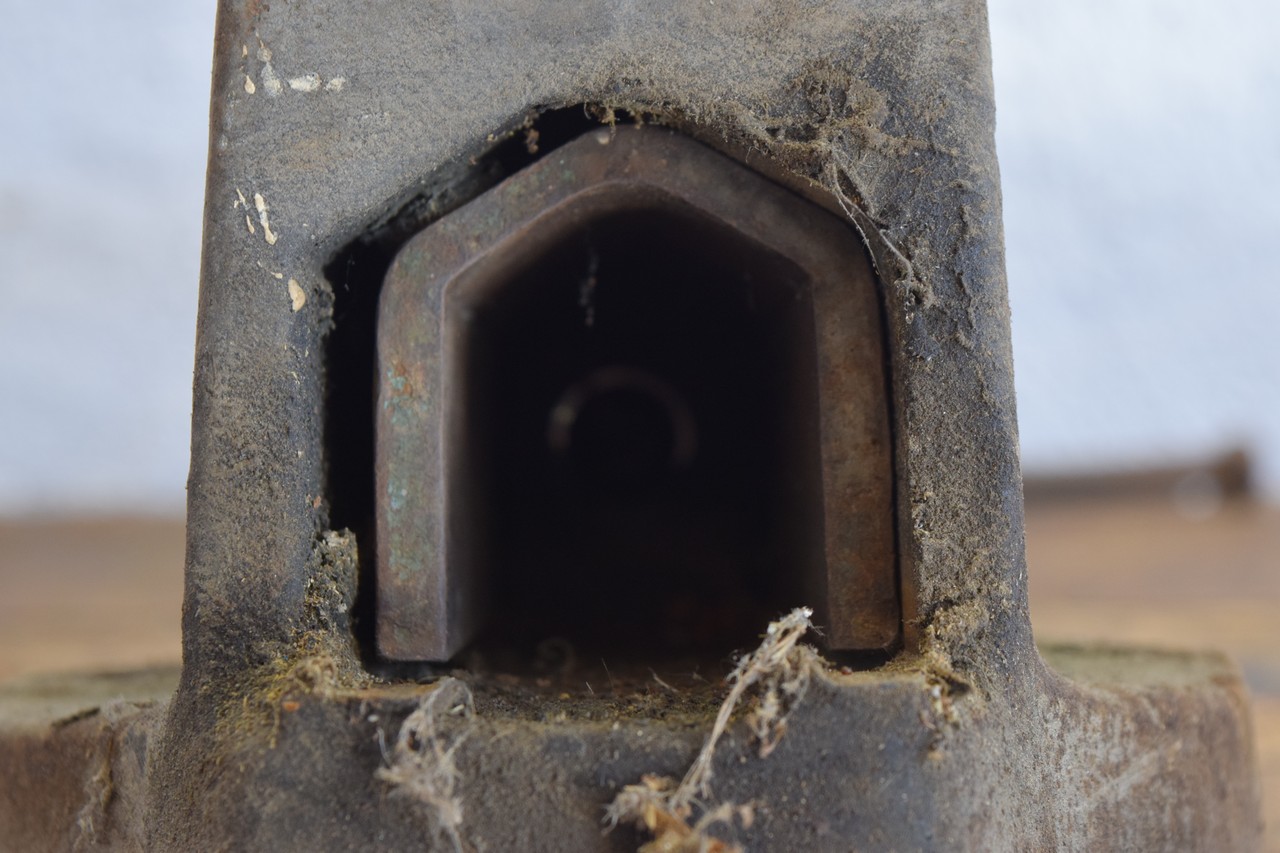

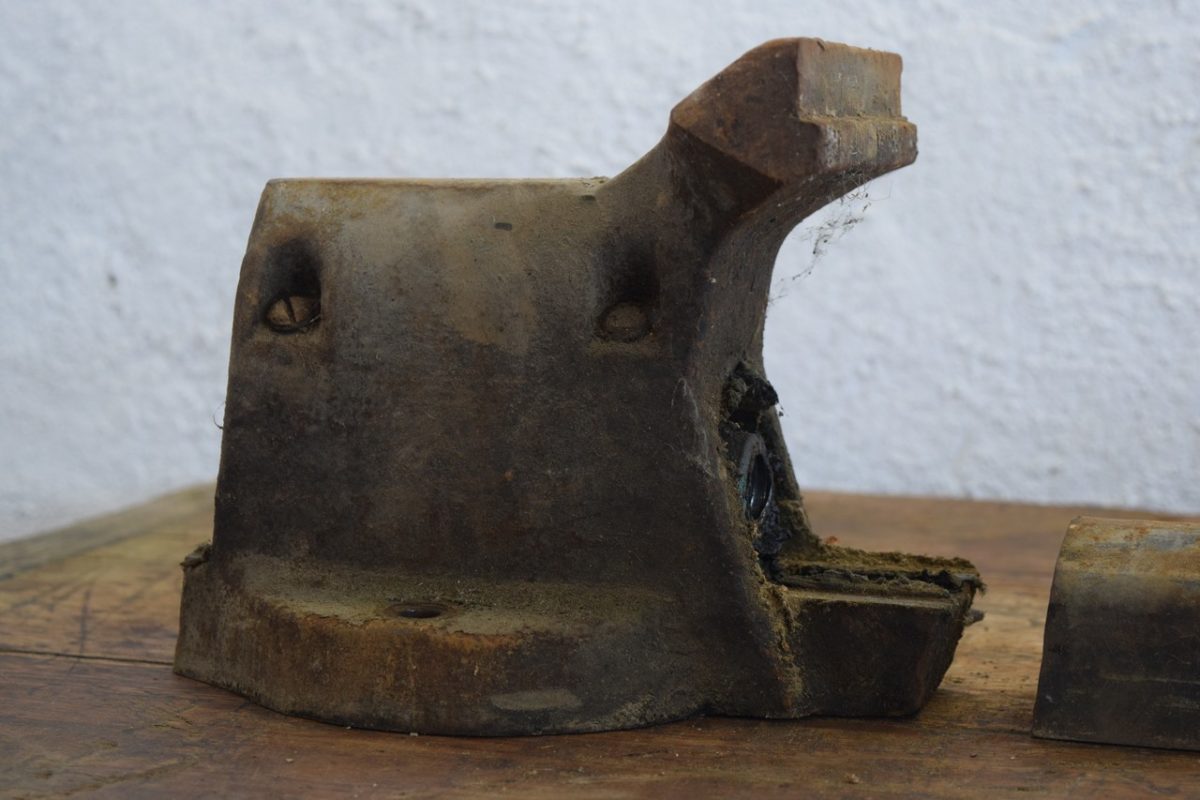

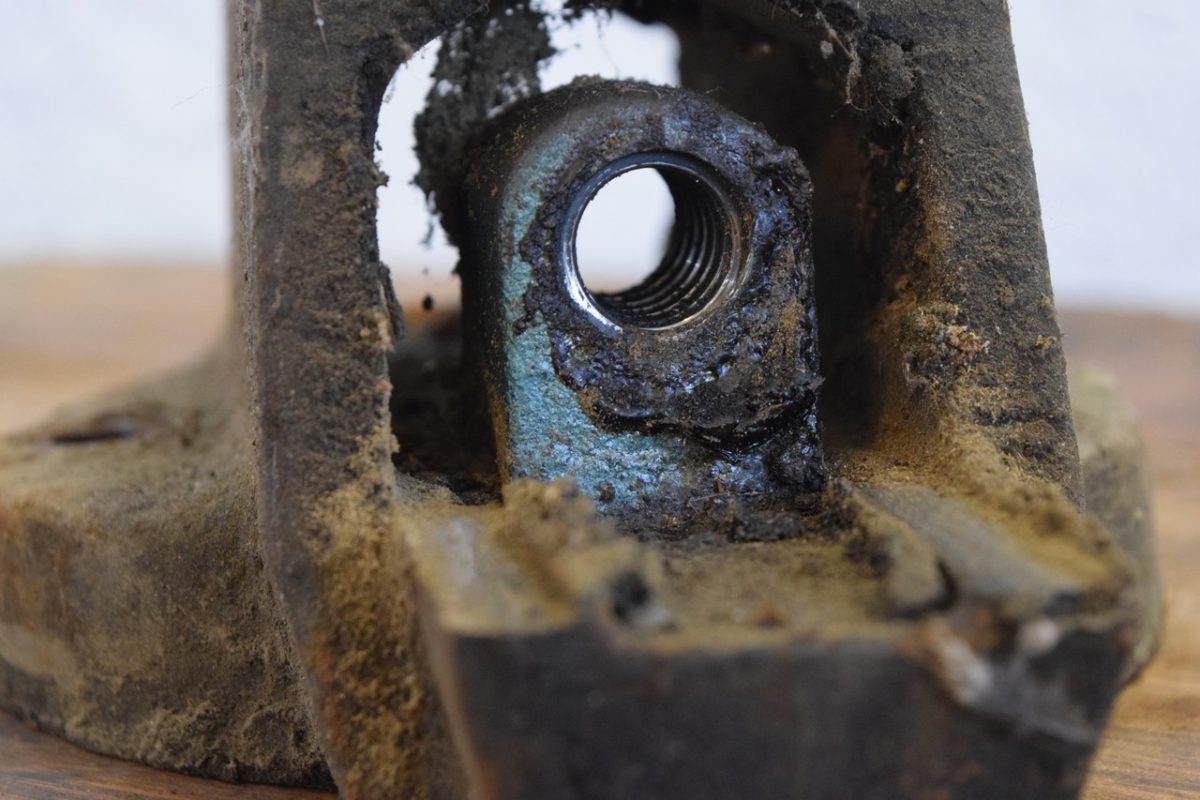

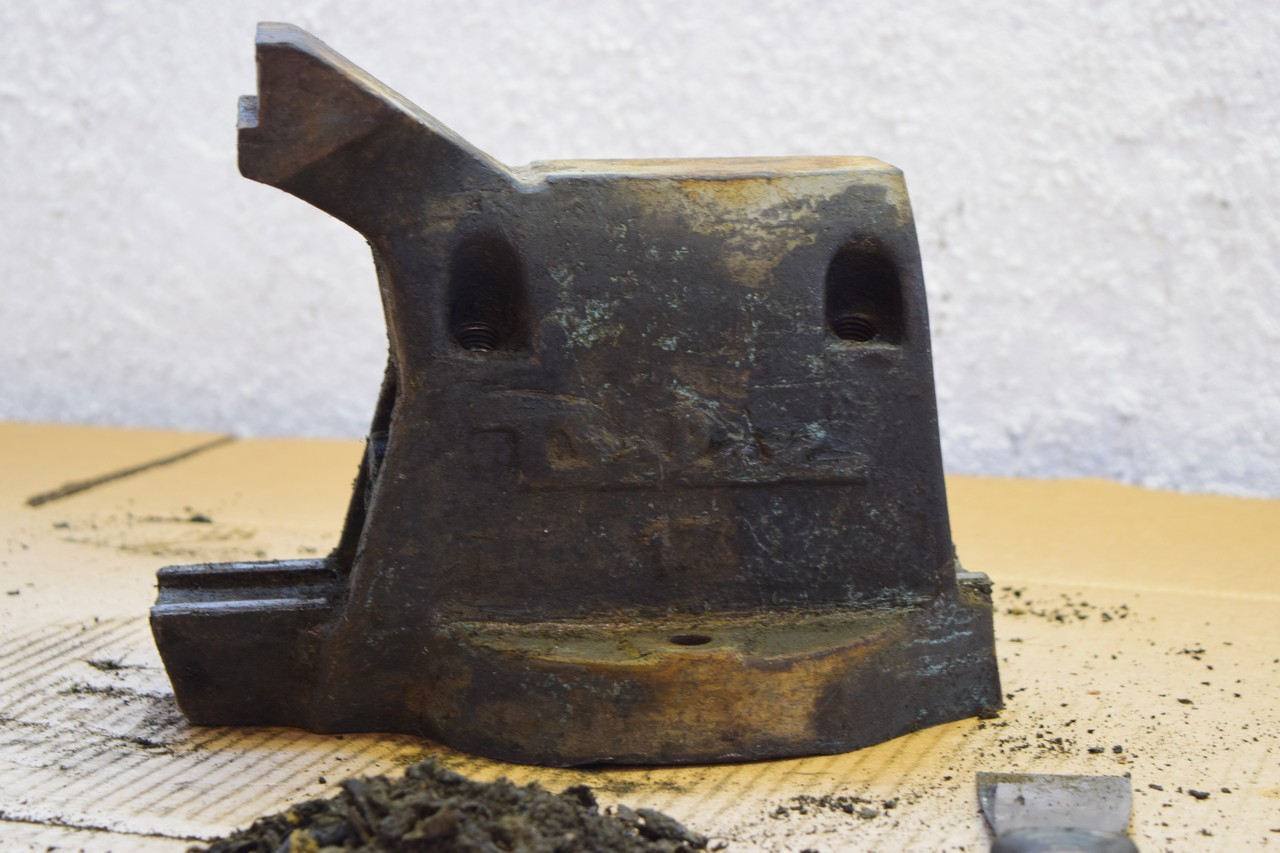

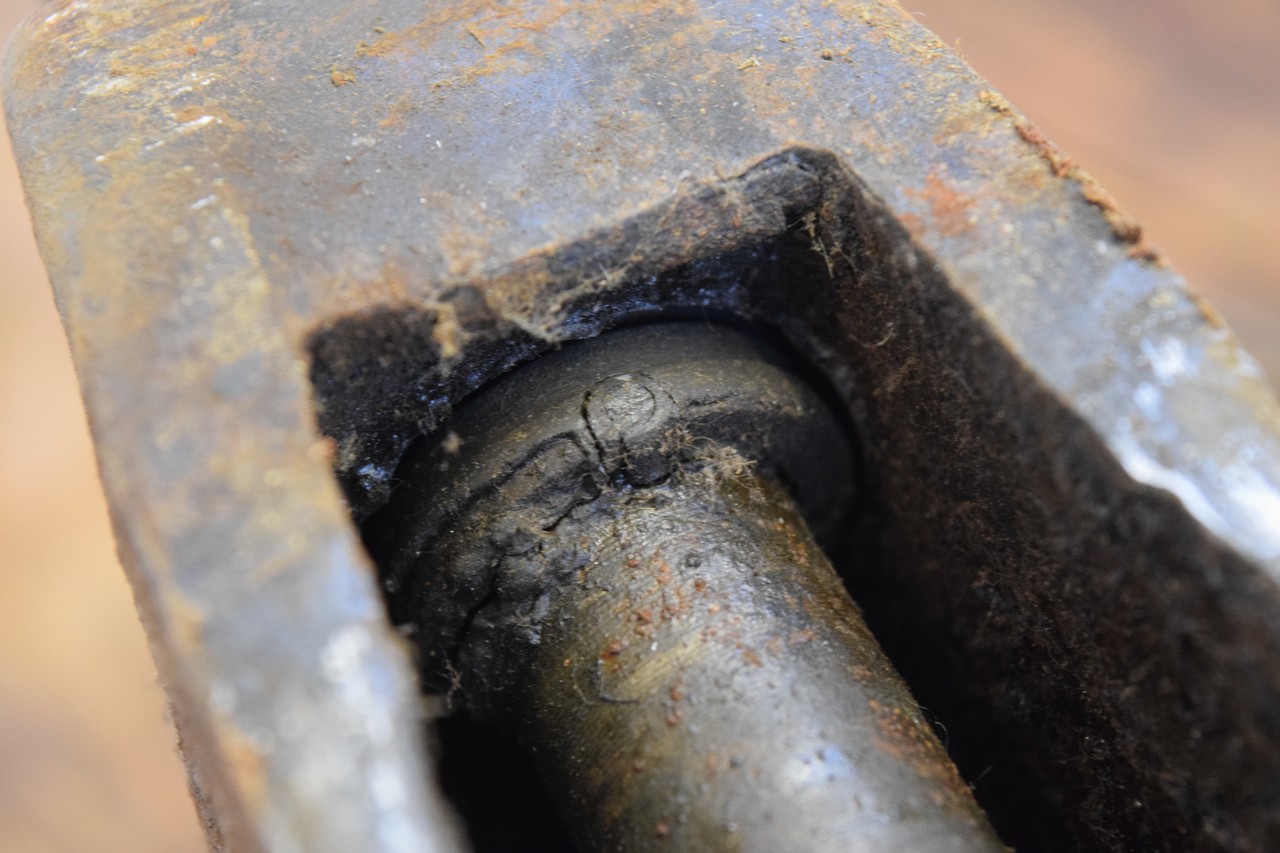

  • Sacrée bestiole une fois ouvert !

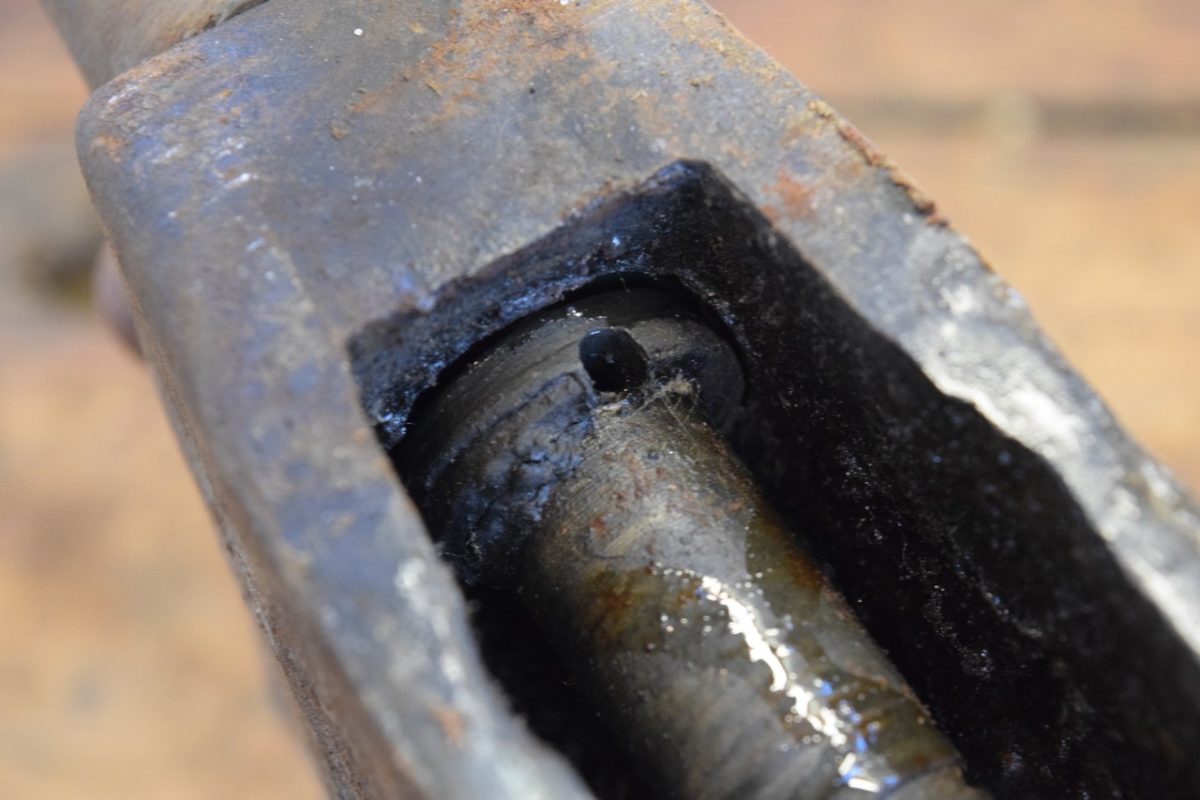

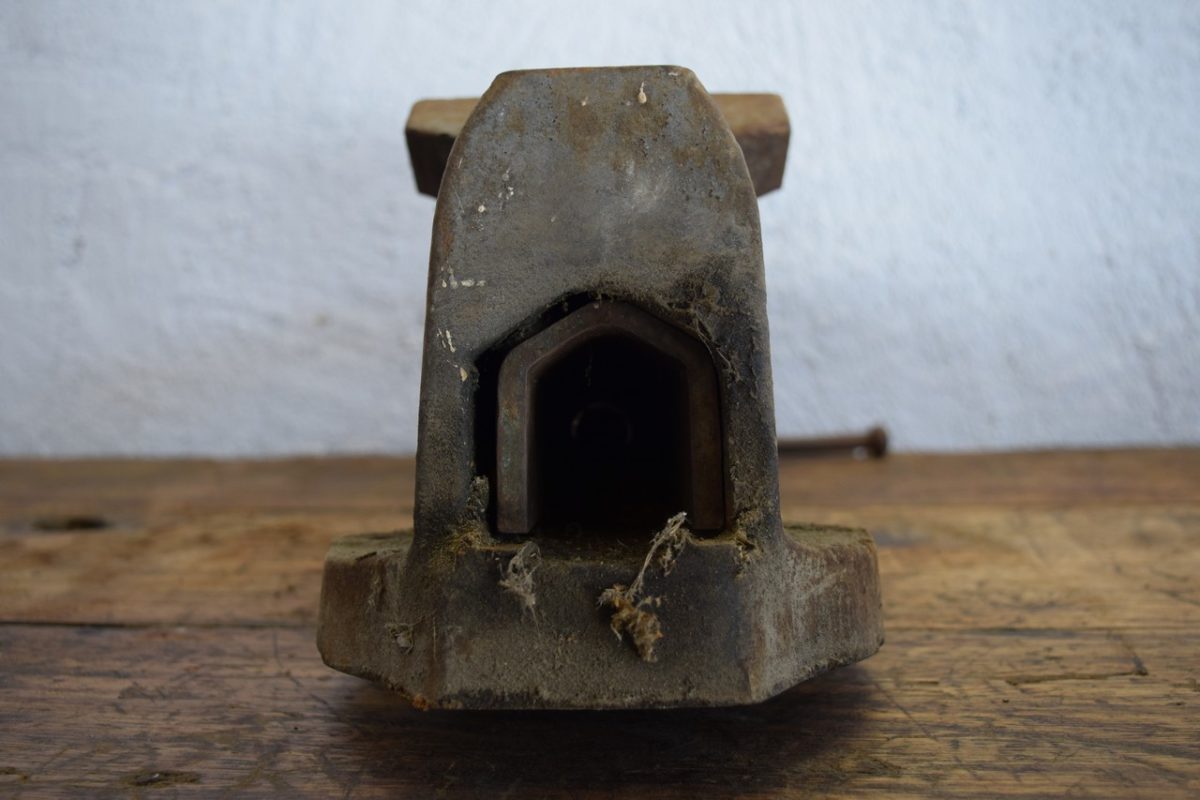

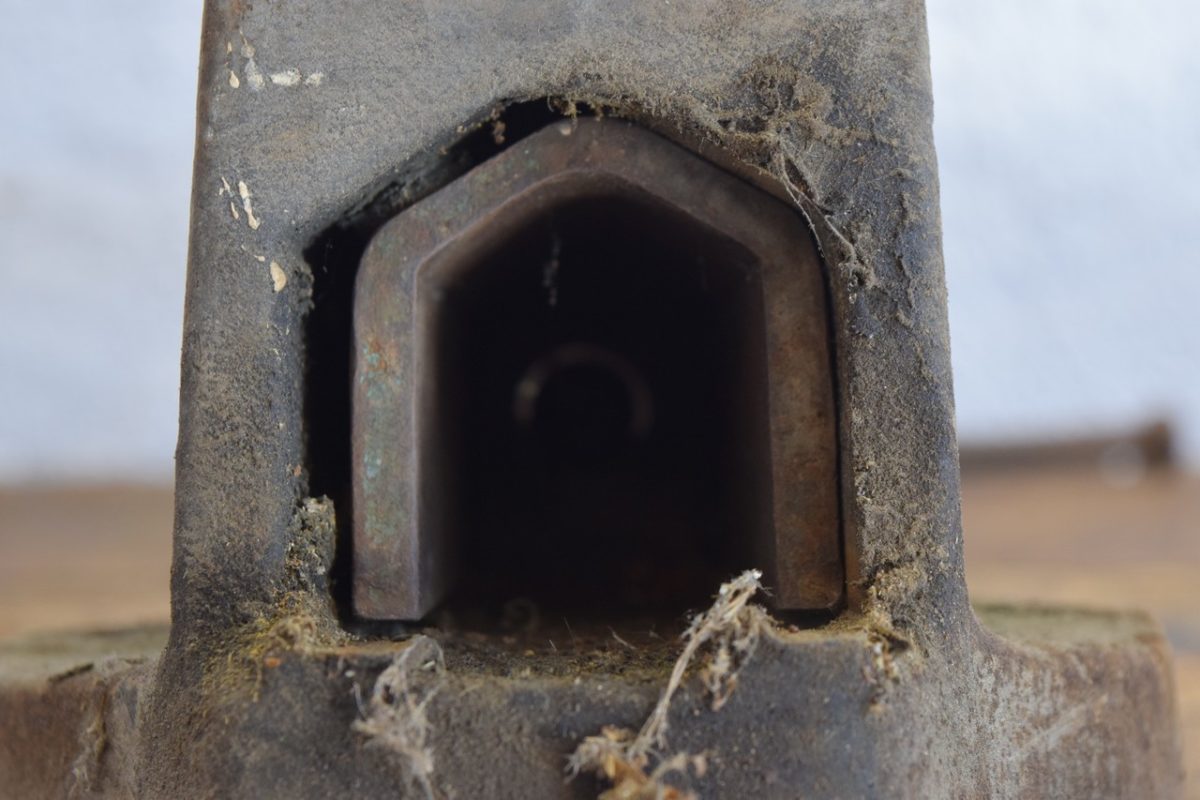

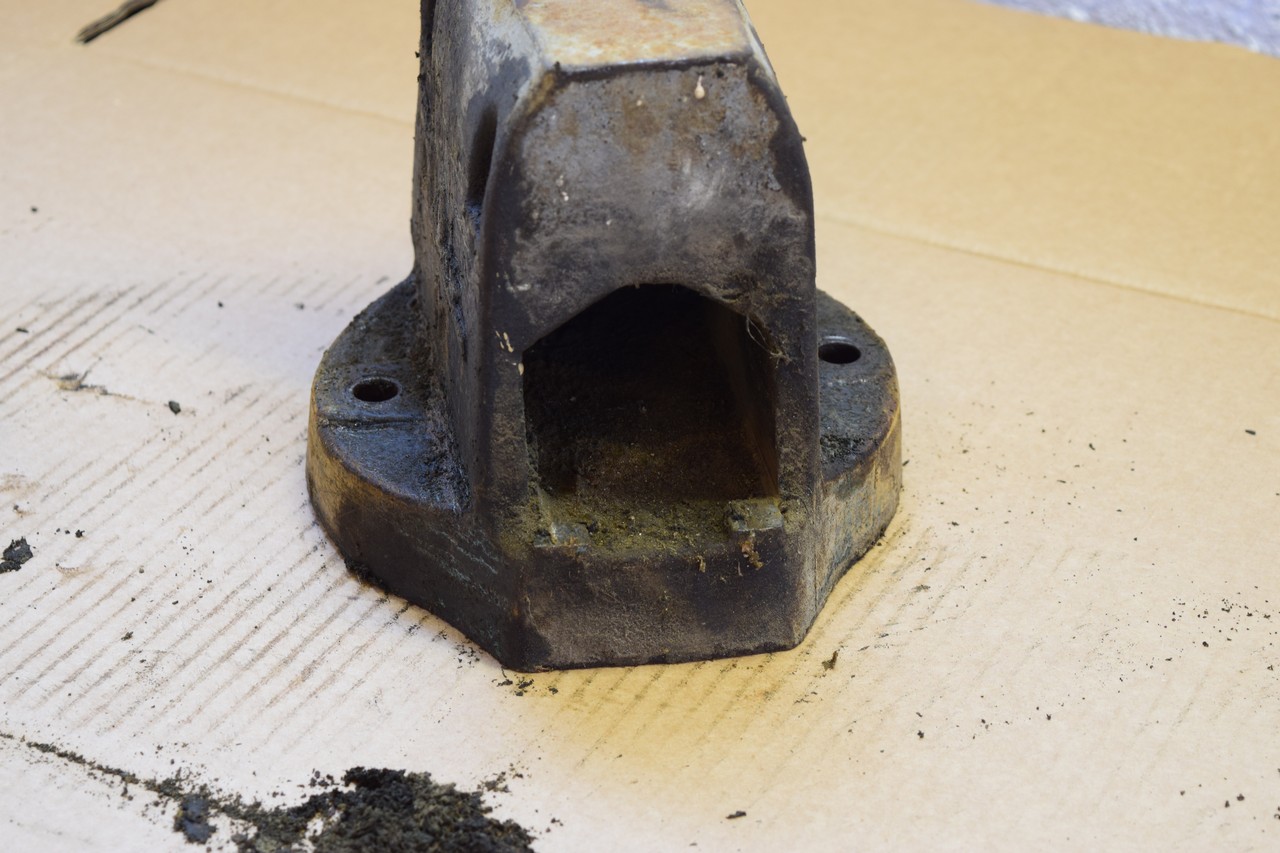

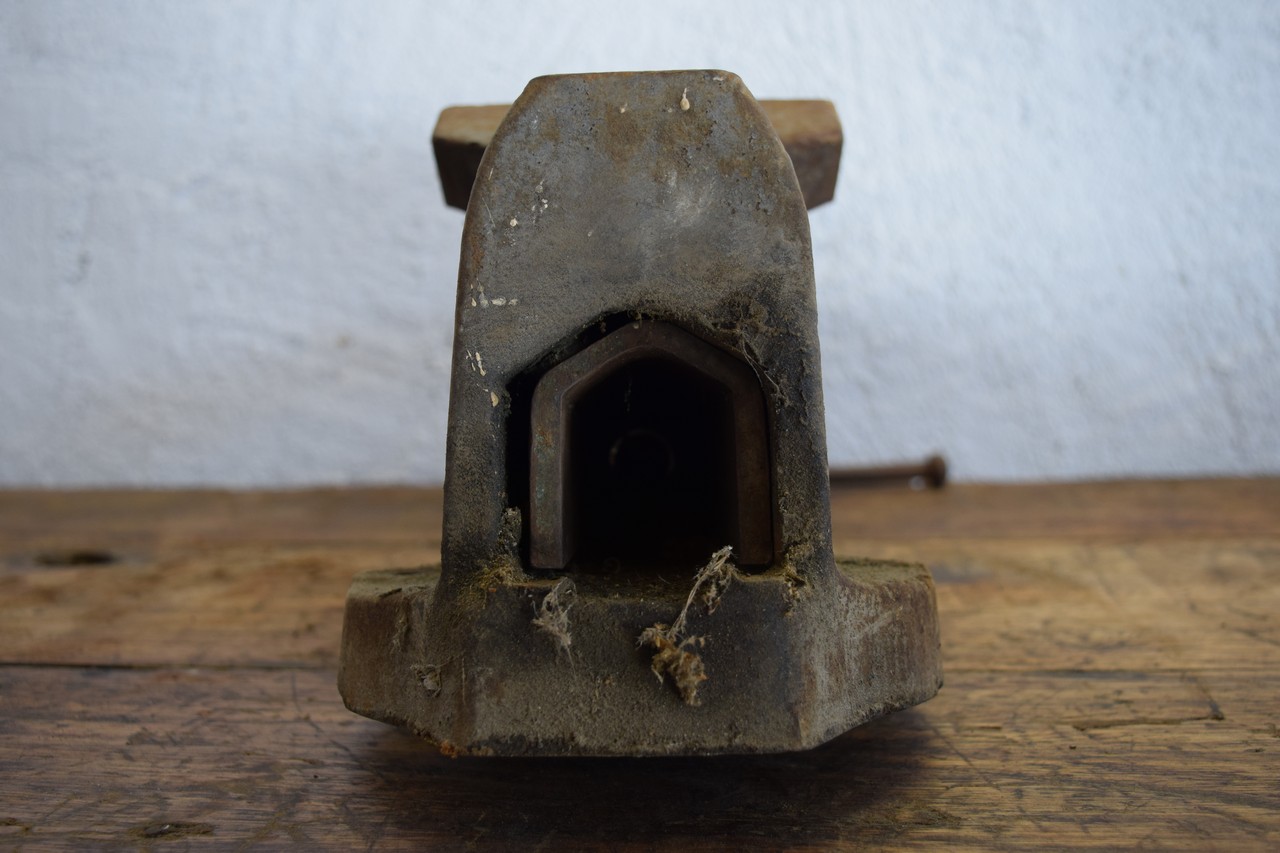

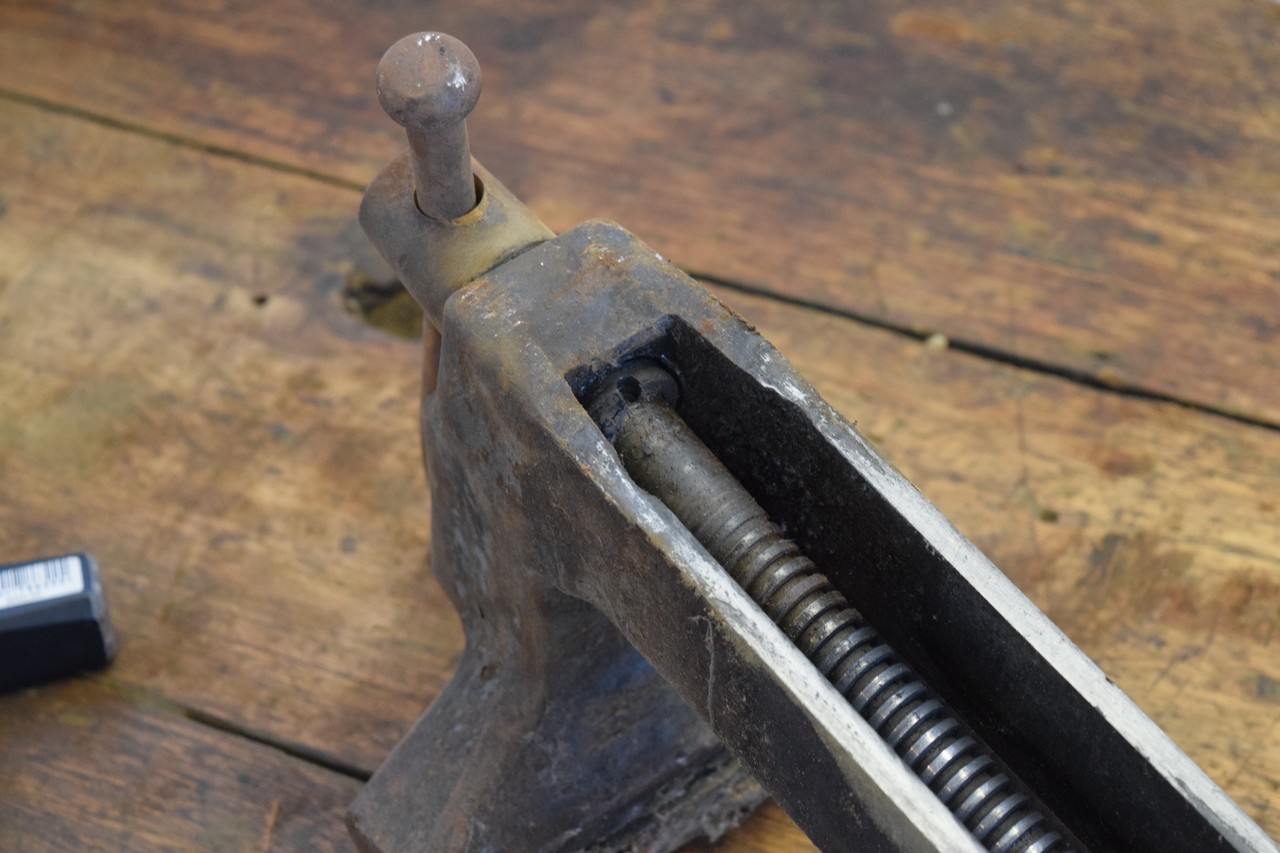

  • Poussières, toiles d’araignées, cadavres d’insectes… on a de tout là dedans !

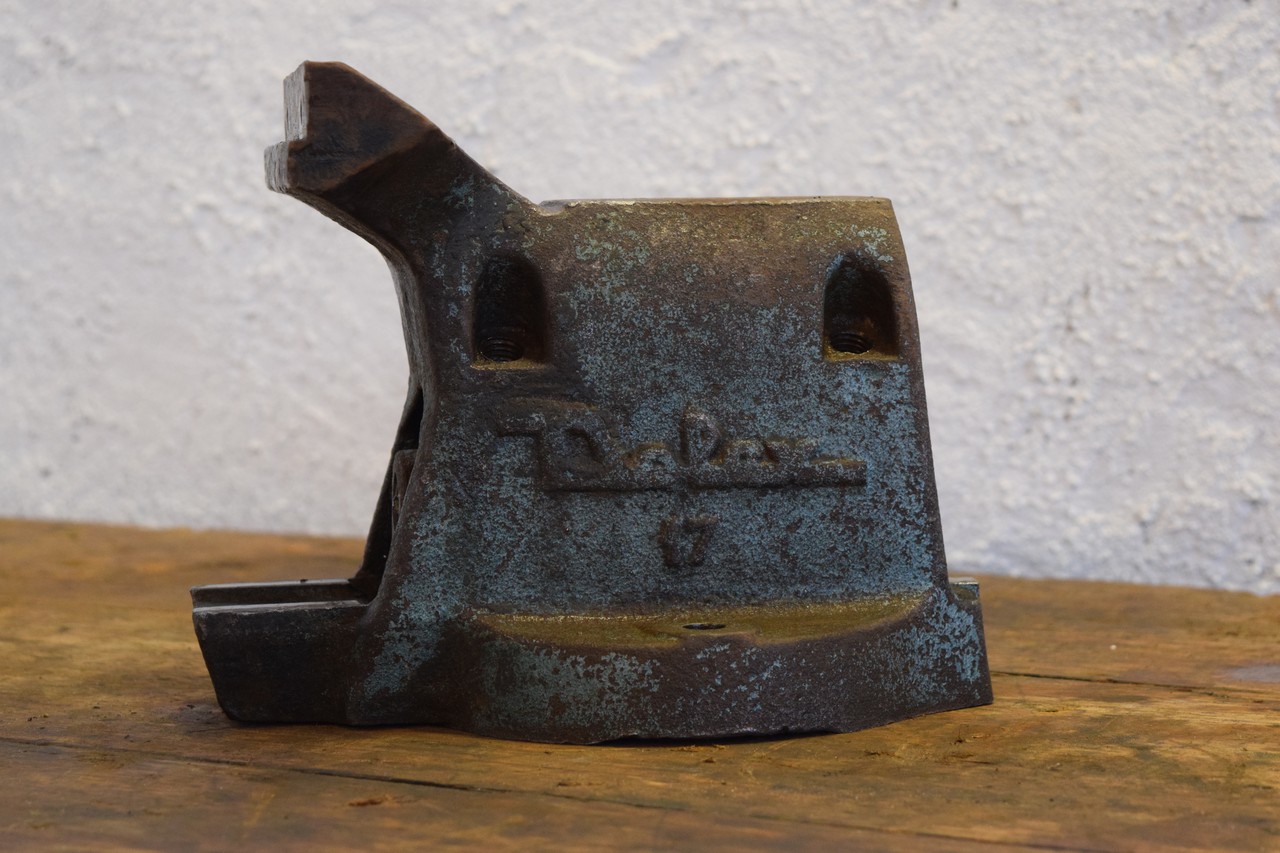

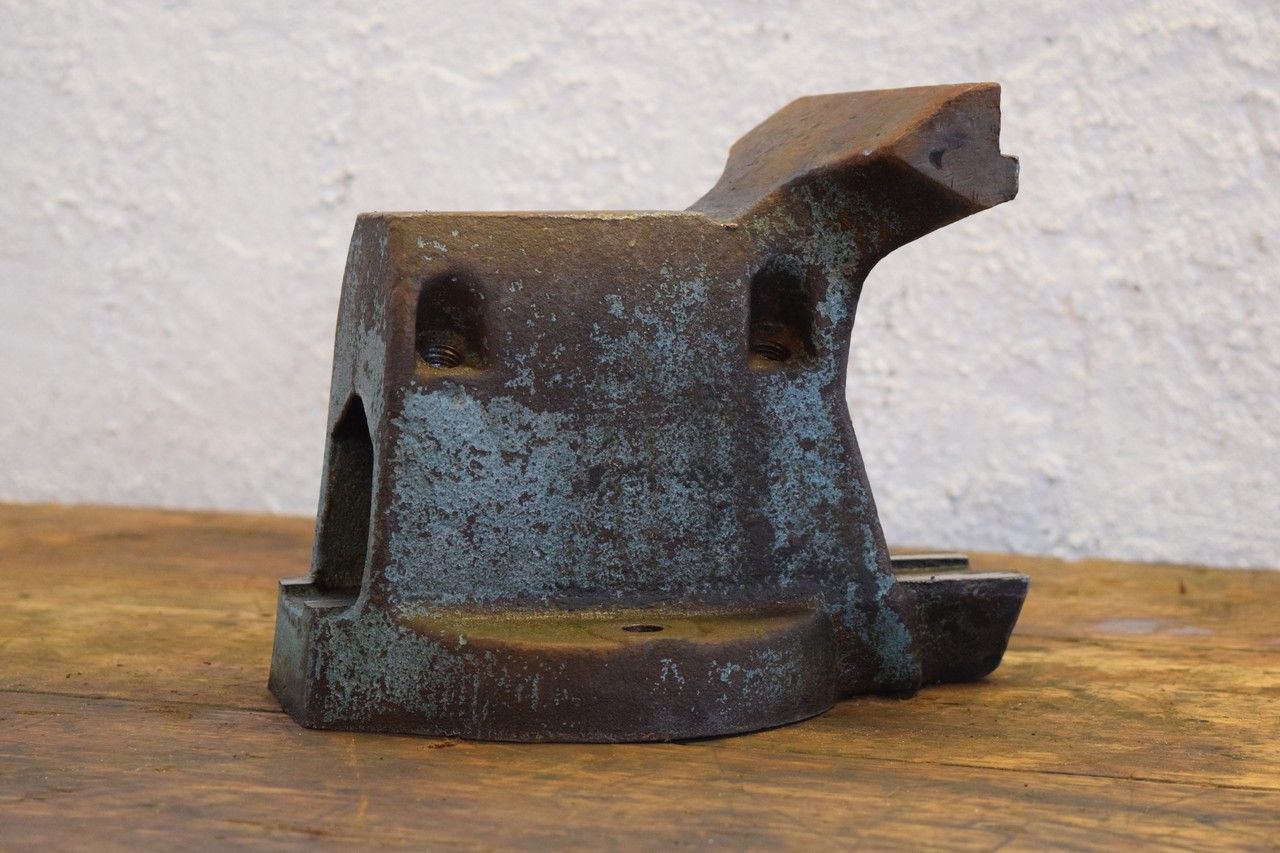

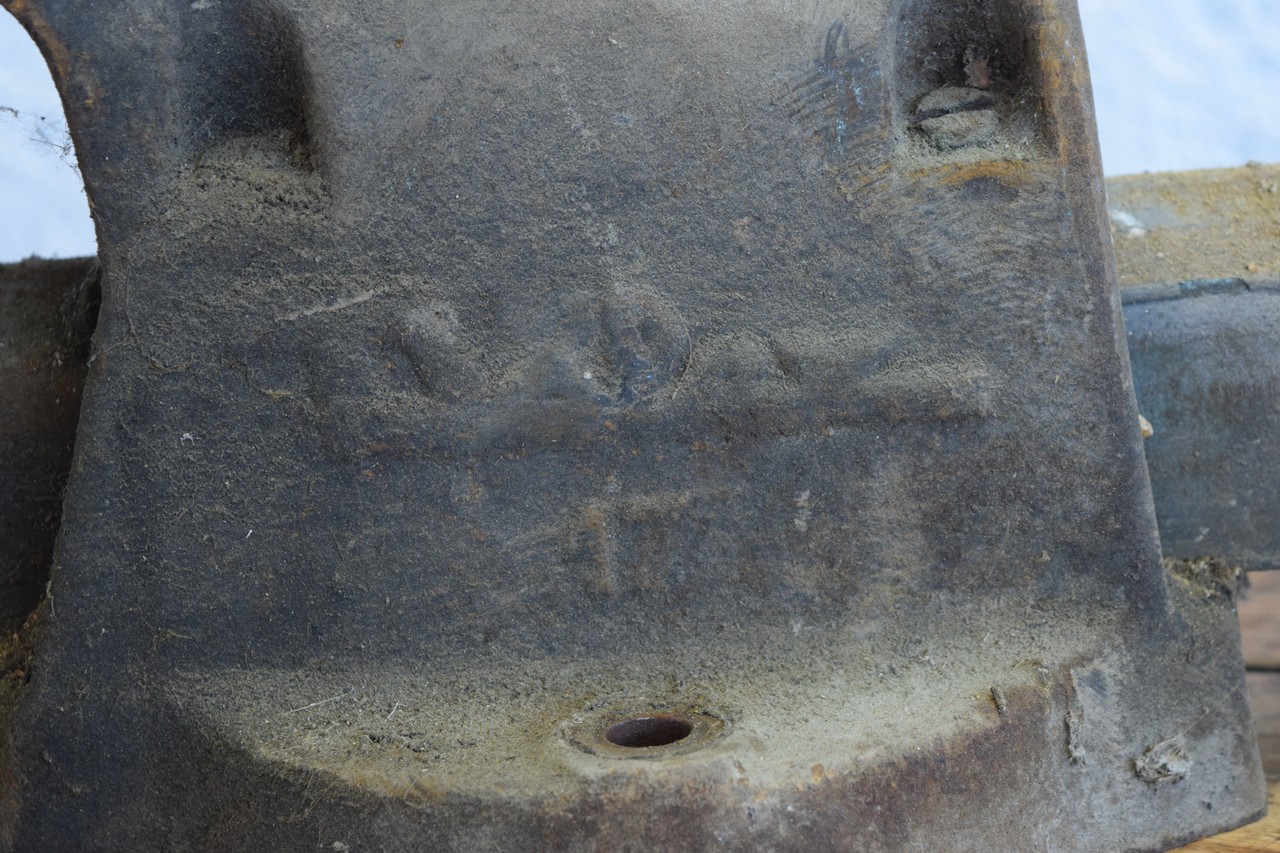

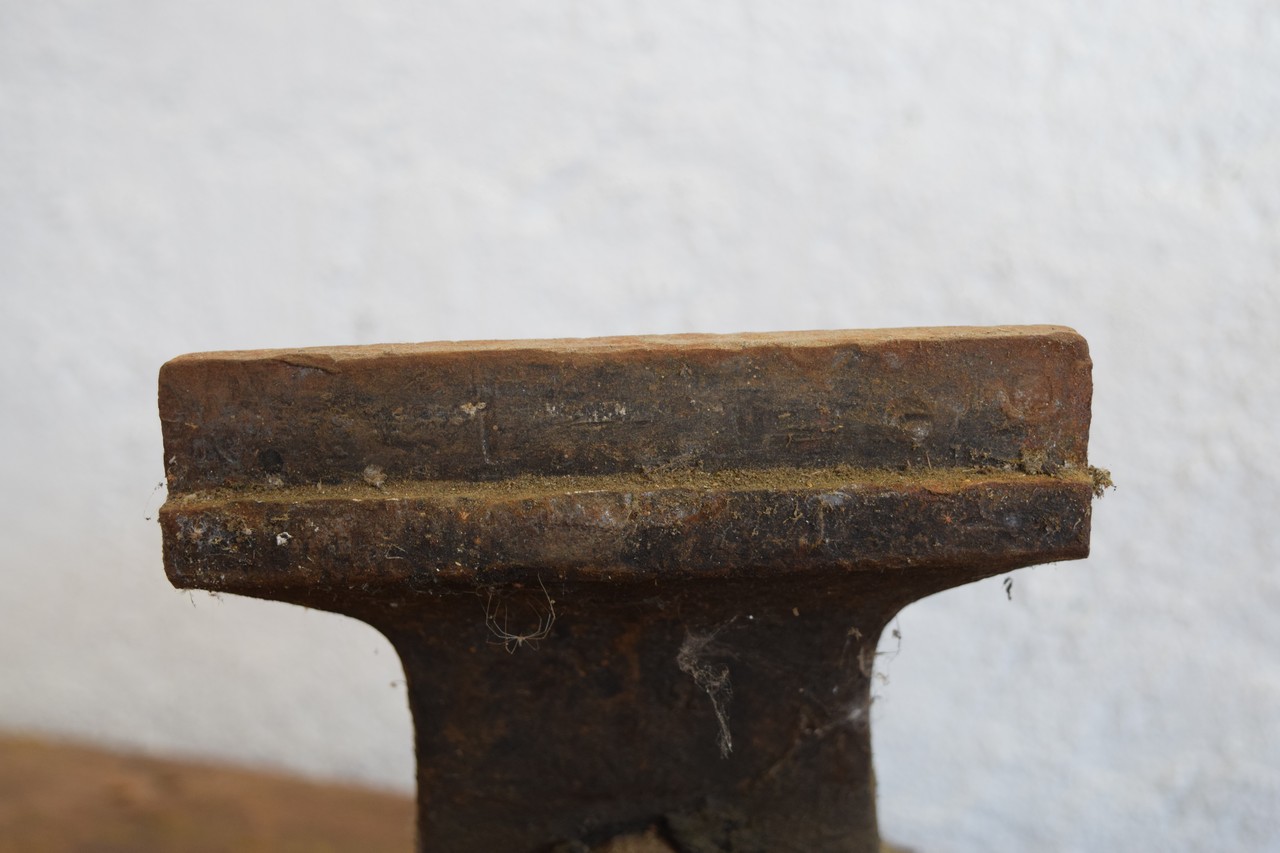

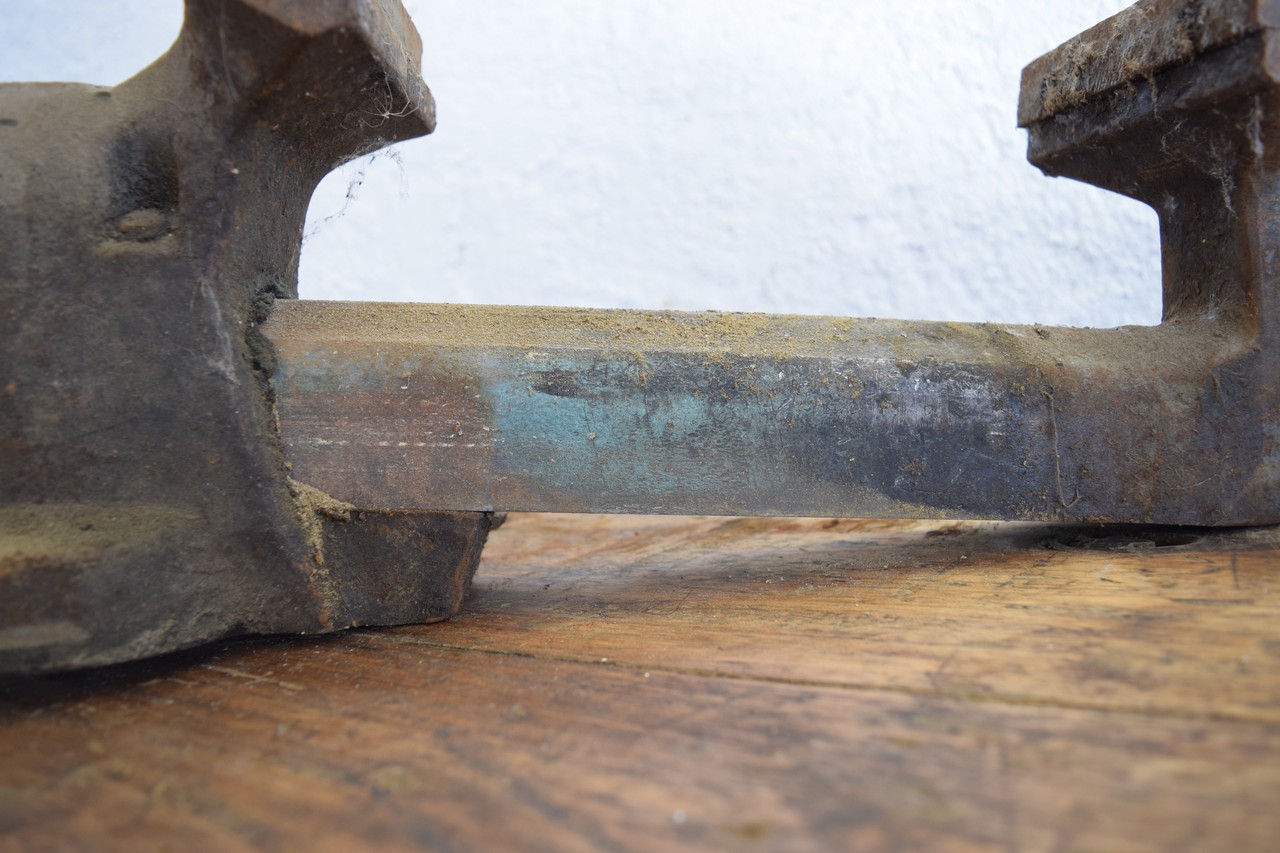

  • On peut apercevoir sur cette partie de l’étau un reste de peinture d’origine (bleu-vert).

Restauration de l’étau Dolex

Étape 1 : démontage de l’étau

On commence donc logiquement par le désaccouplement de la partie fixe et de la partie mobile. Pour cela, il suffit d’ouvrir l’étau au maximum pour sortir la vis de serrage de son logement puis de tirer sur la partie mobile.

Désaccouplement partie fixe – partie mobile

Dépose de la vis de serrage

On passe ensuite au désaccouplement de la vis de serrage de partie mobile de l’étau. Une goupille et une rondelle viennent retenir la vis sur l’étau. Il faut donc retirer la goupille.

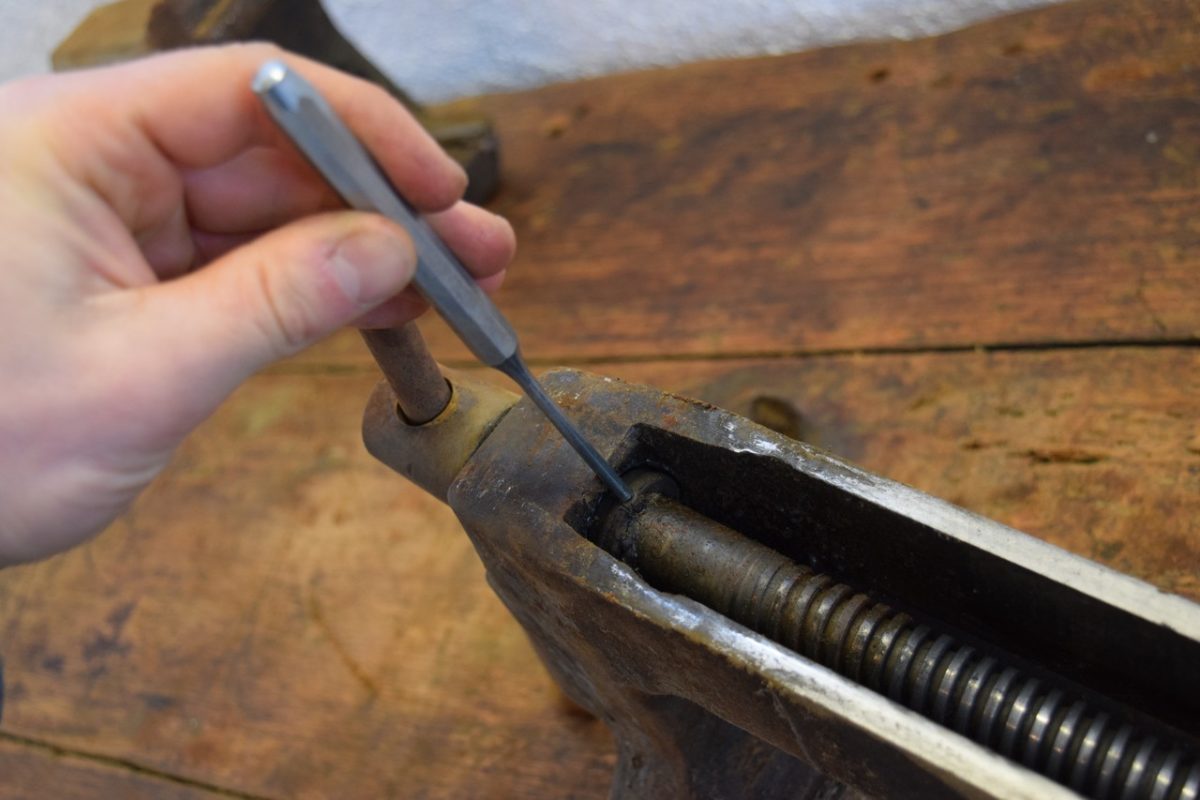

Pour cela, je tapote avec un chasse goupille et un marteau pour enfoncer légèrement la goupille.

Je dois ensuite tourner la vis pour accéder à l’autre côté de la goupille que j’ai légèrement sorti. Il ne faut donc pas trop enfoncer la goupille au départ, sinon elle va bloquer la vis au moment de la tourner.

  • Après avoir tourné la vis d’un demi-tour, la goupille est apparente.
  • Je peux maintenant la retirer à l’aide d’une pince multiprise.

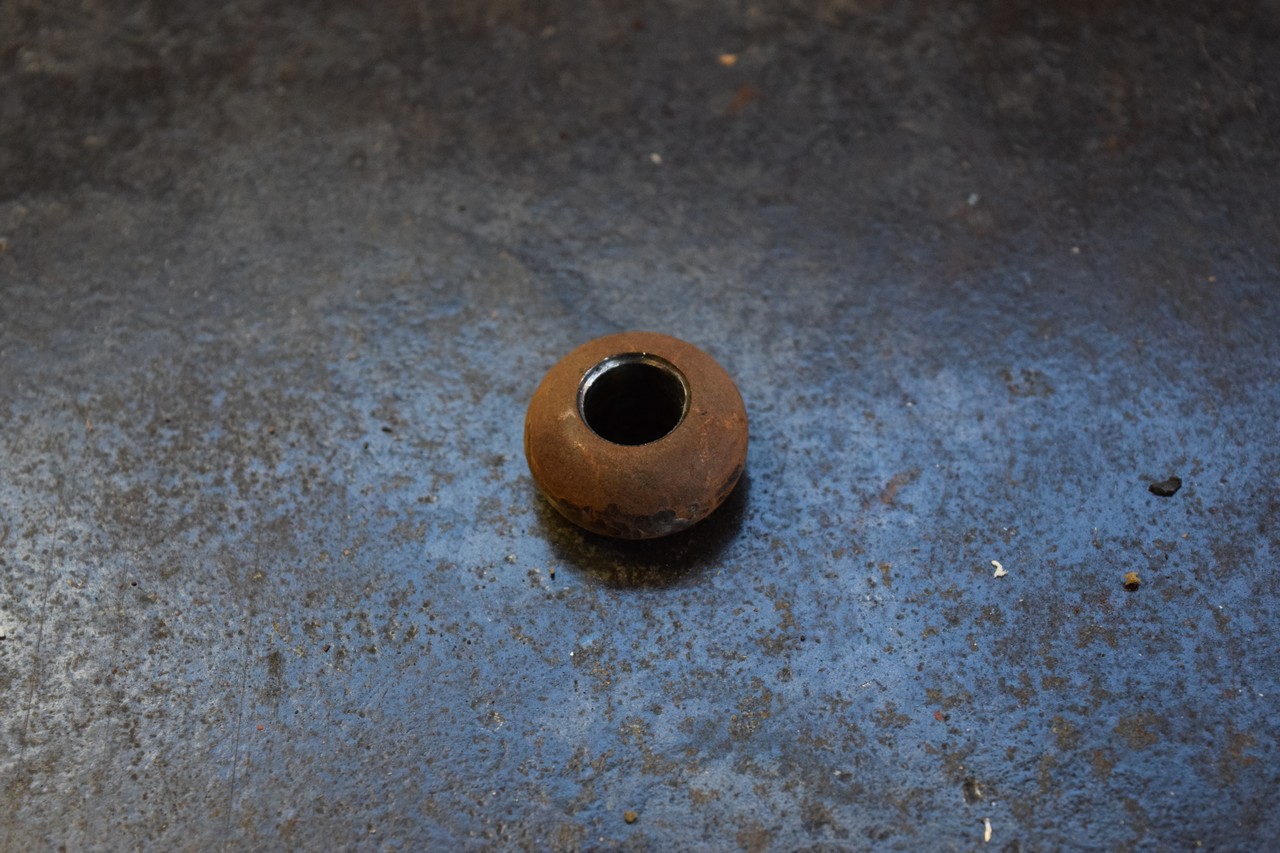

  • La rondelle est libérée, il ne me reste plus qu’à la faire coulisser le long de la vis et sortir la vis.

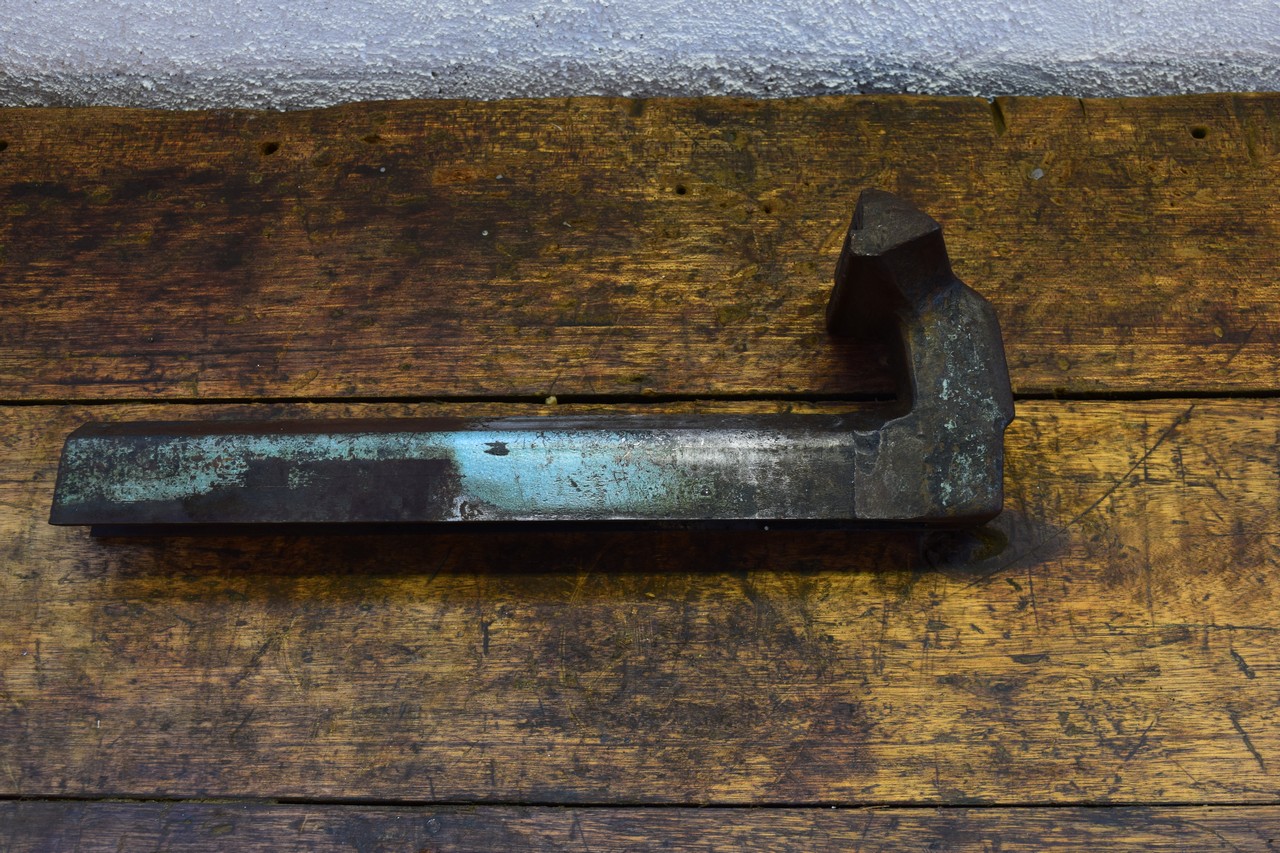

La bête une fois sortie !

Extraction des vis de réglage

On passe maintenant à l’extraction des vis de réglages. L’étau n’ayant pas été utilisé (et encore moins réglé) depuis longtemps, la plupart sont bloquées.

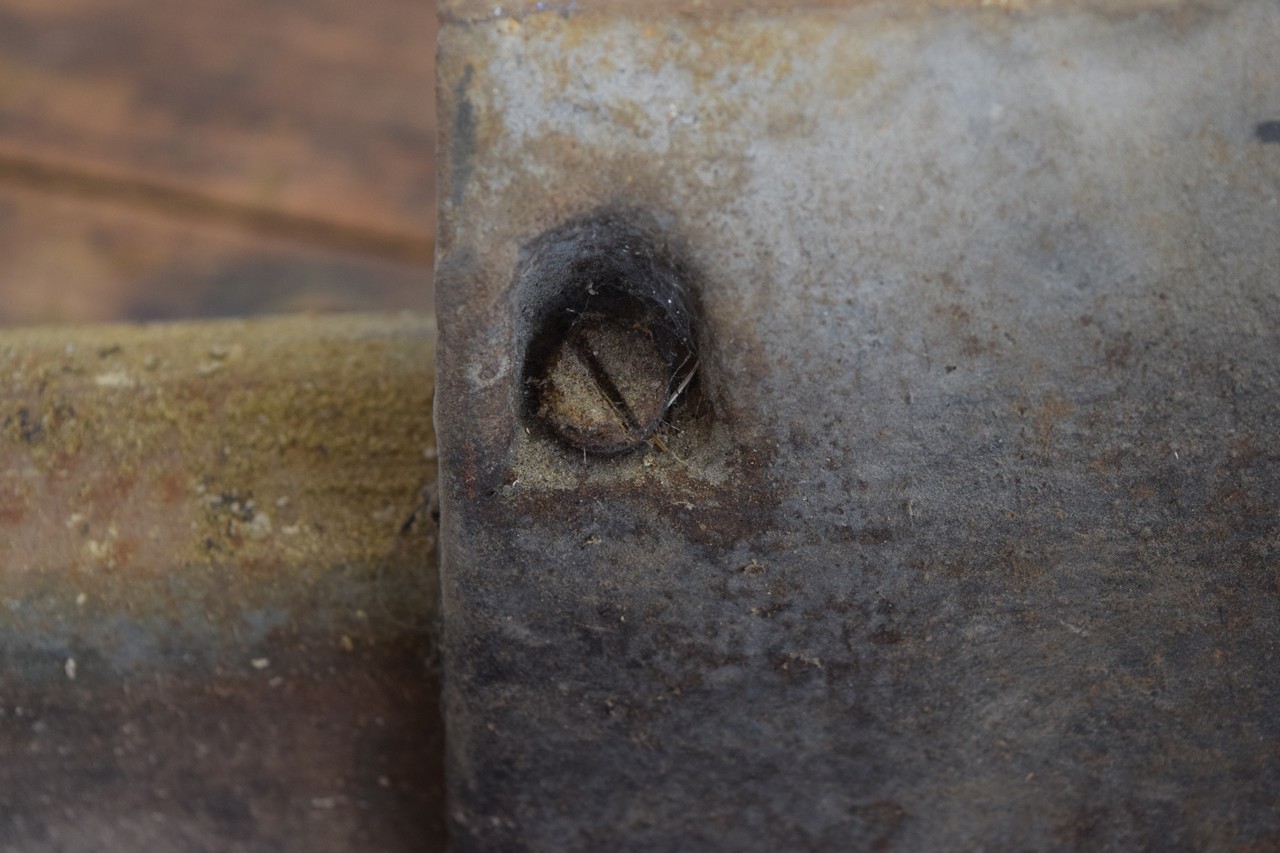

Il y a en tout 4 vis de réglages en laiton et 4 vis en acier qui viennent bloquer le réglage des vis laiton. On commence donc naturellement par les vis de blocage, qui sont toutes grippées.

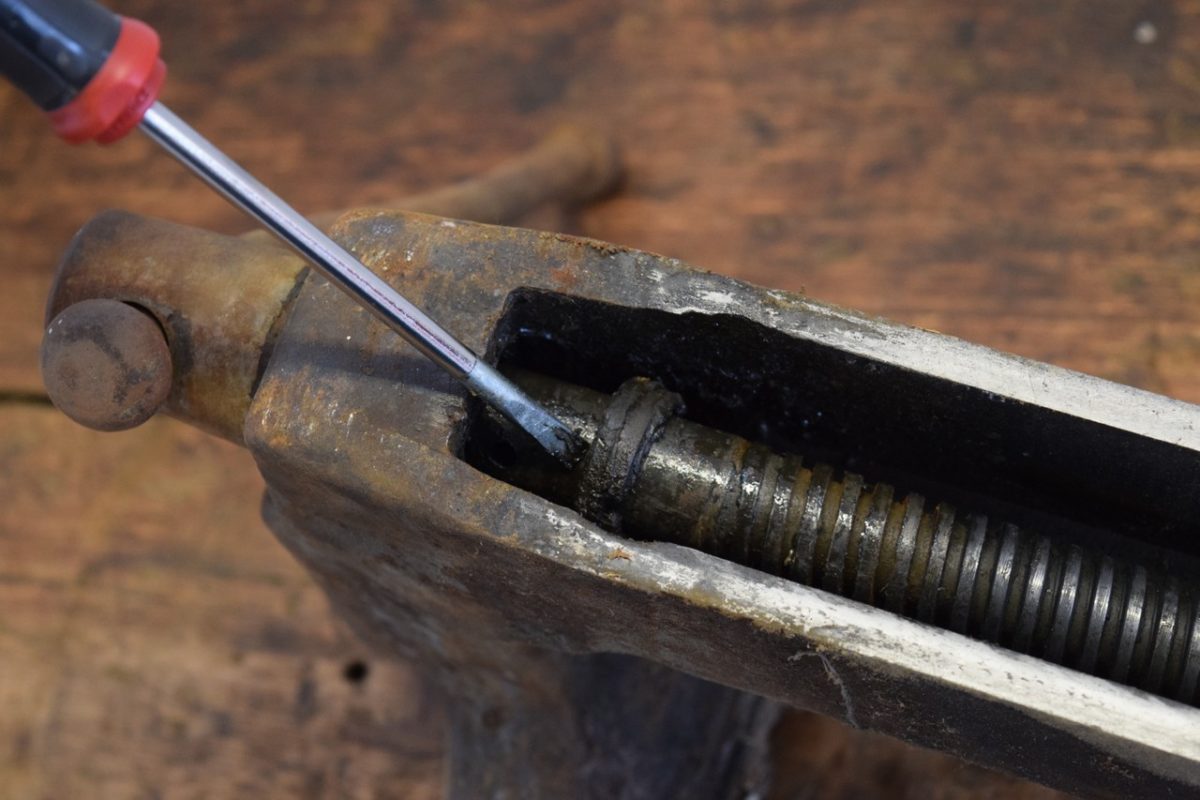

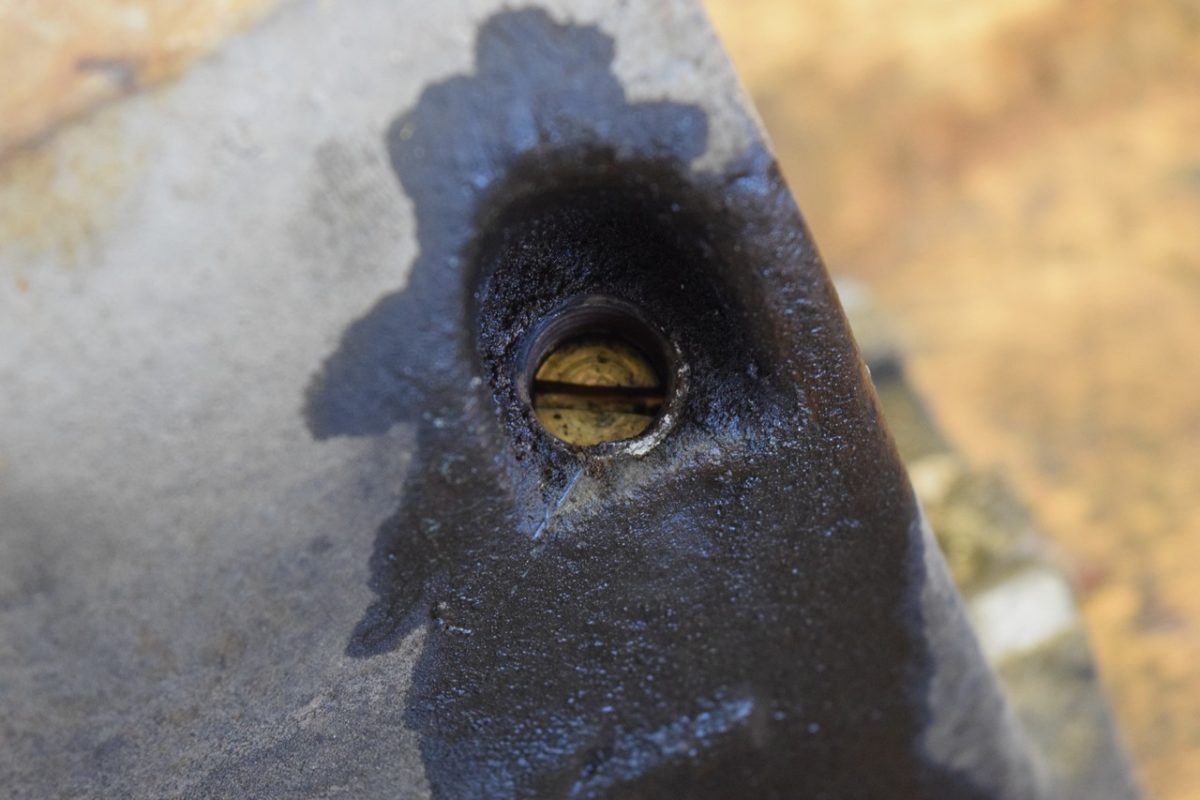

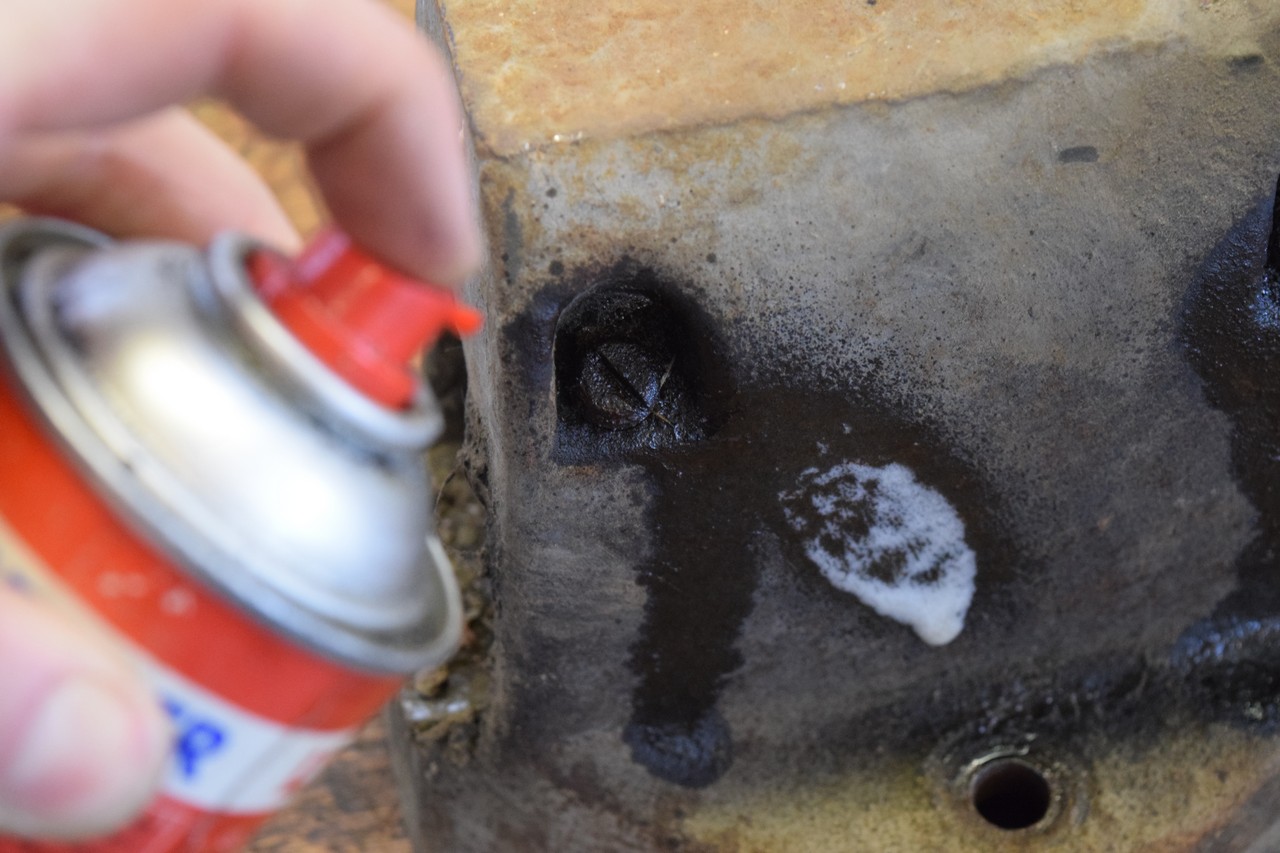

  • Un peu de dégrippant pour commencer !
  • Puis on sort l’artillerie lourde…

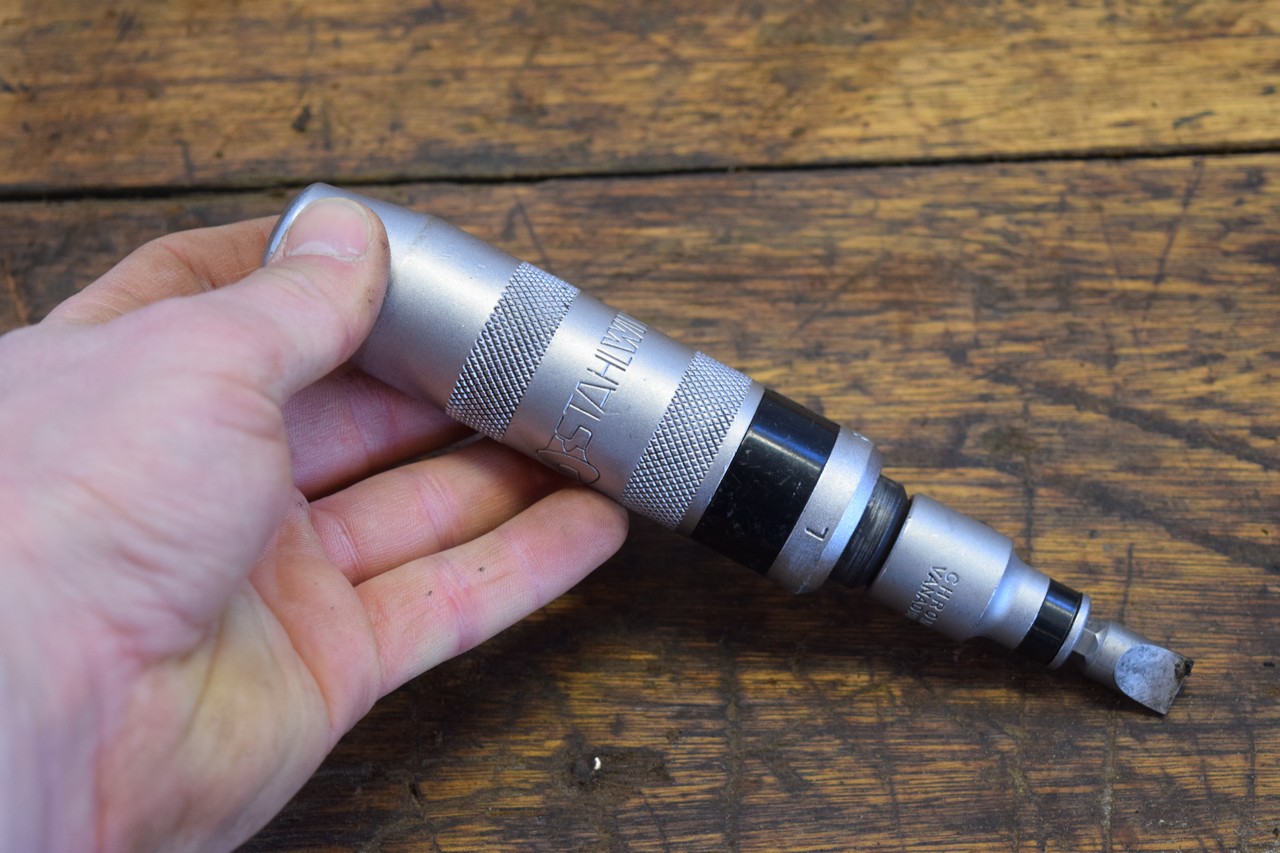

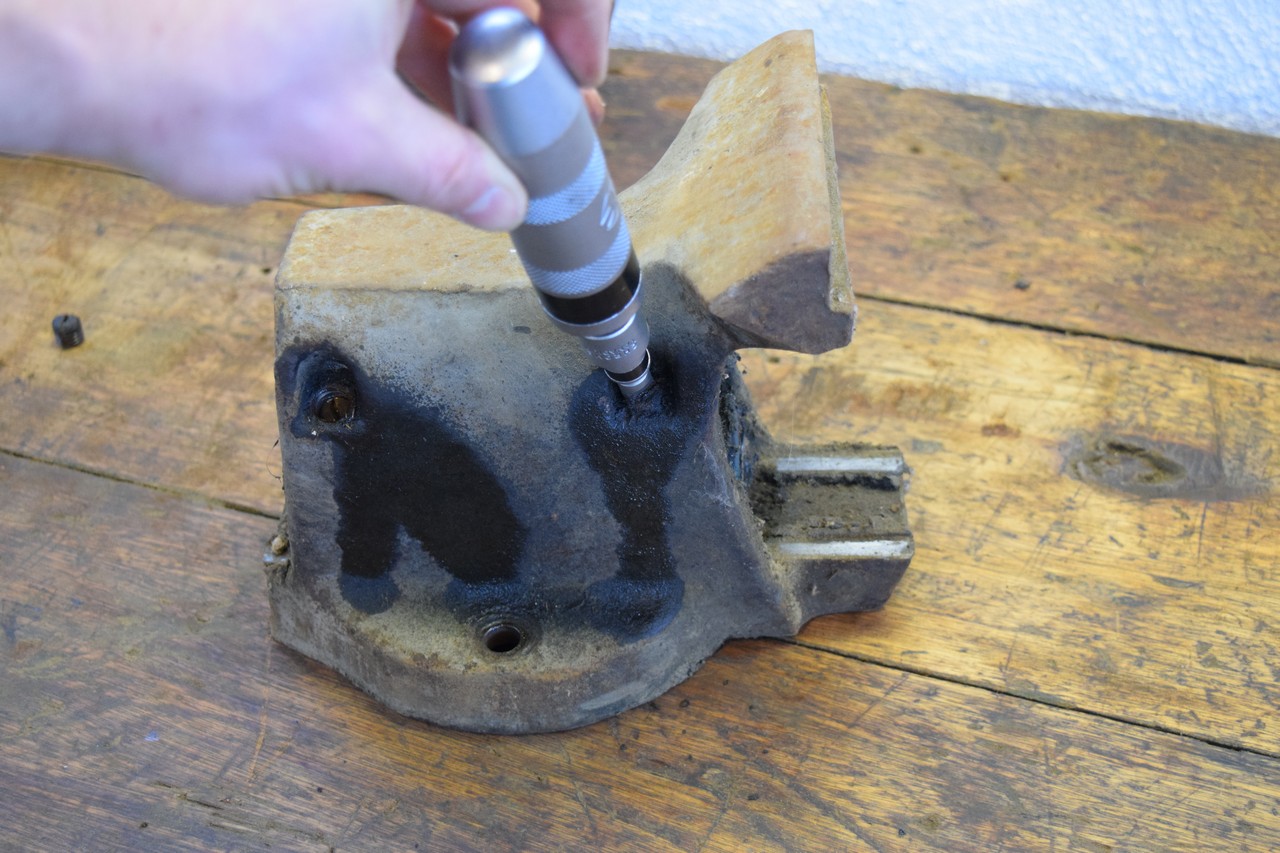

  • … le fameux tournevis à choc.
  • Après plusieurs coup de marteau, ça finit par venir.

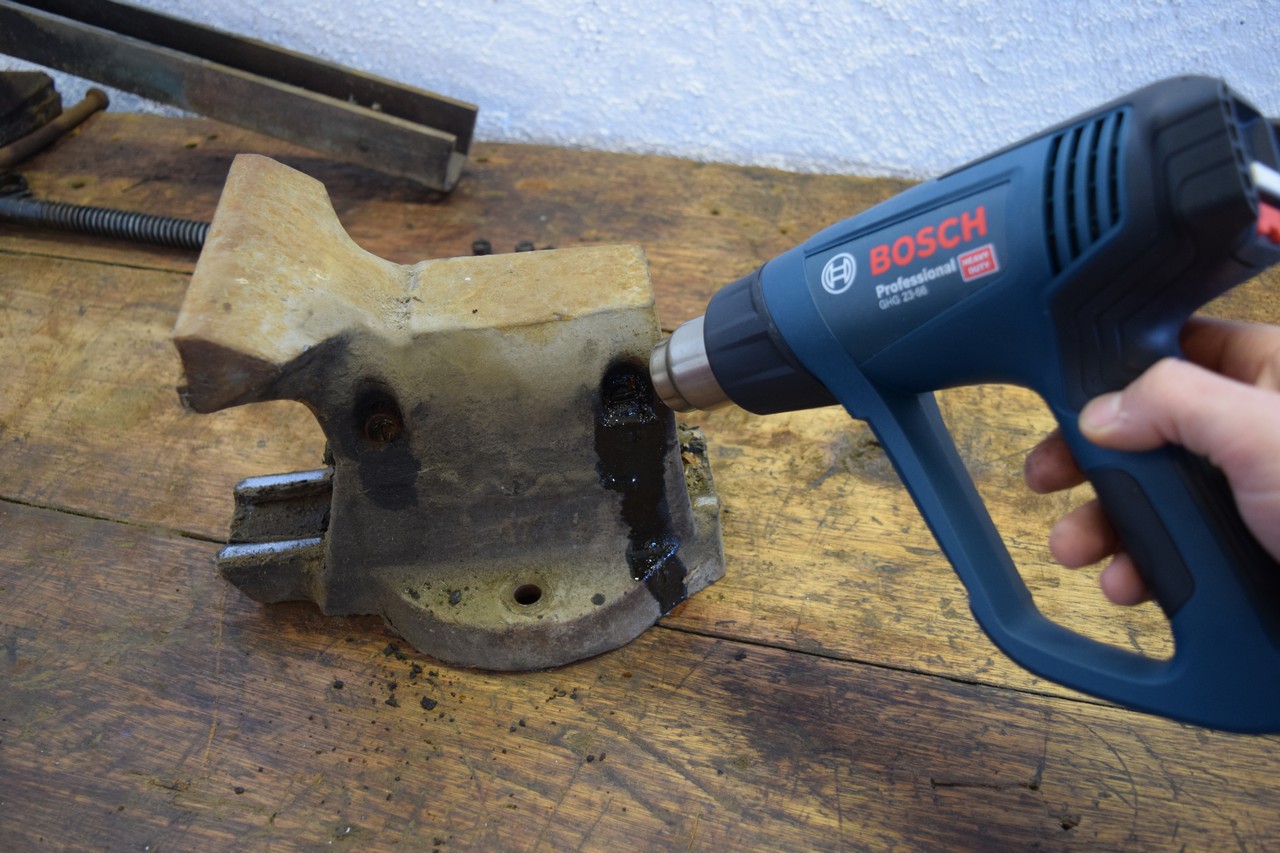

  • Une des vis ne se débloque pas malgré les coups de tournevis à choc. Je sors alors le pistolet thermique !
  • C’est sorti !

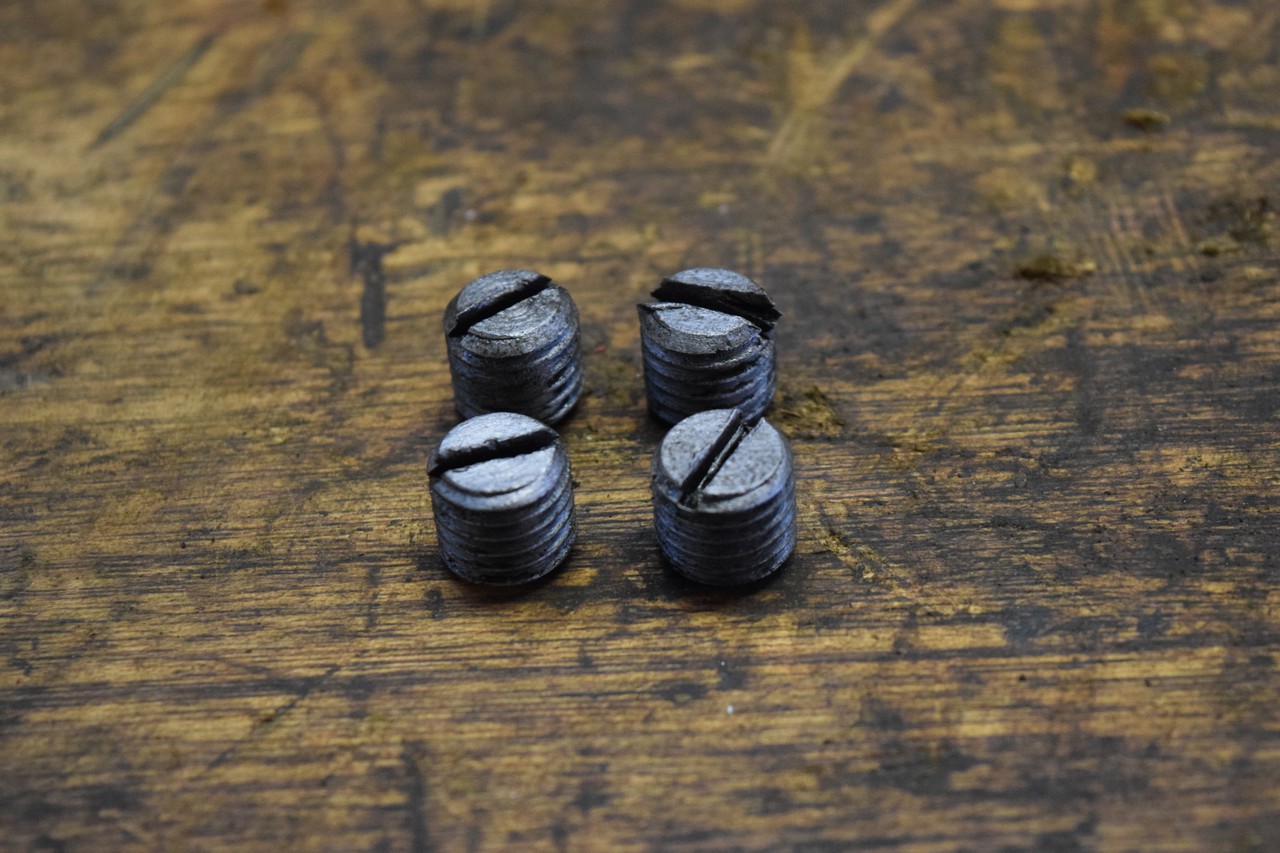

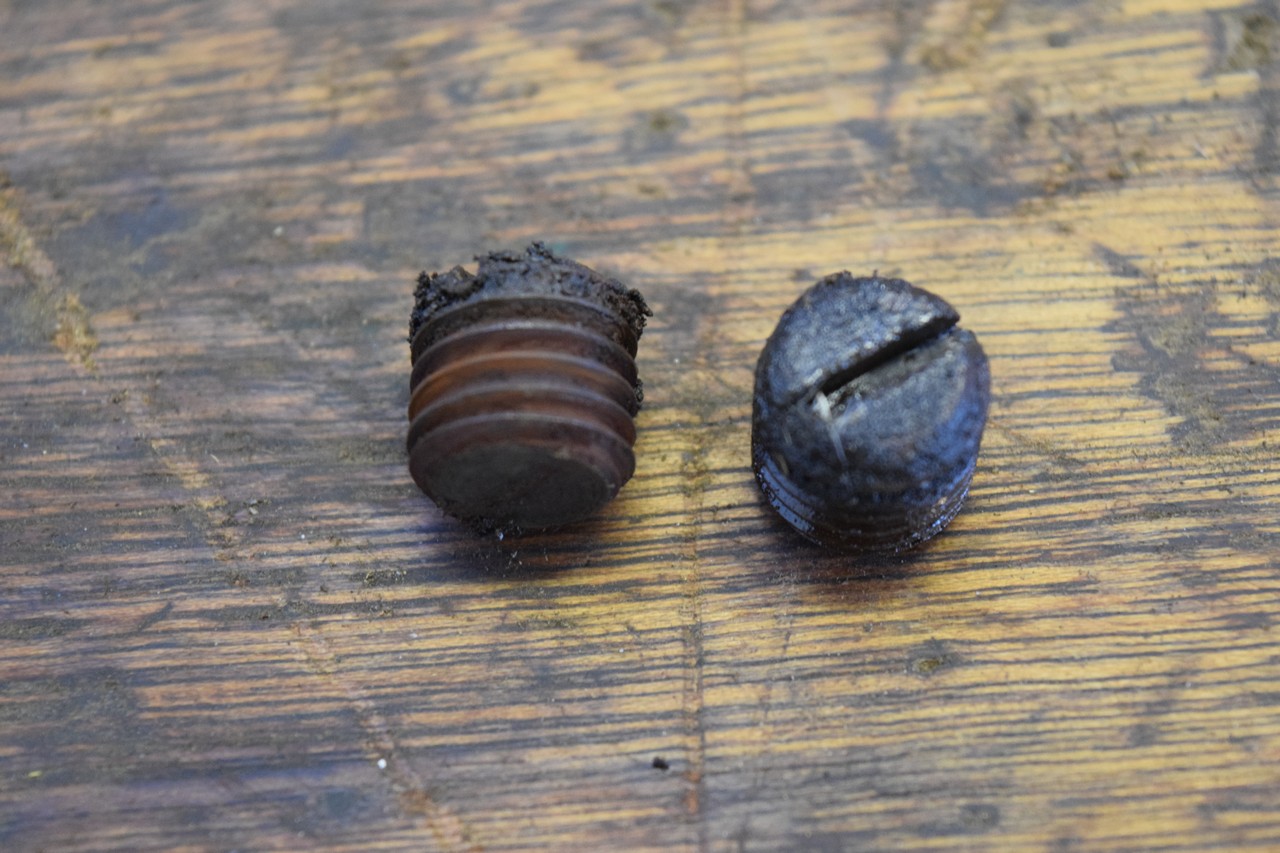

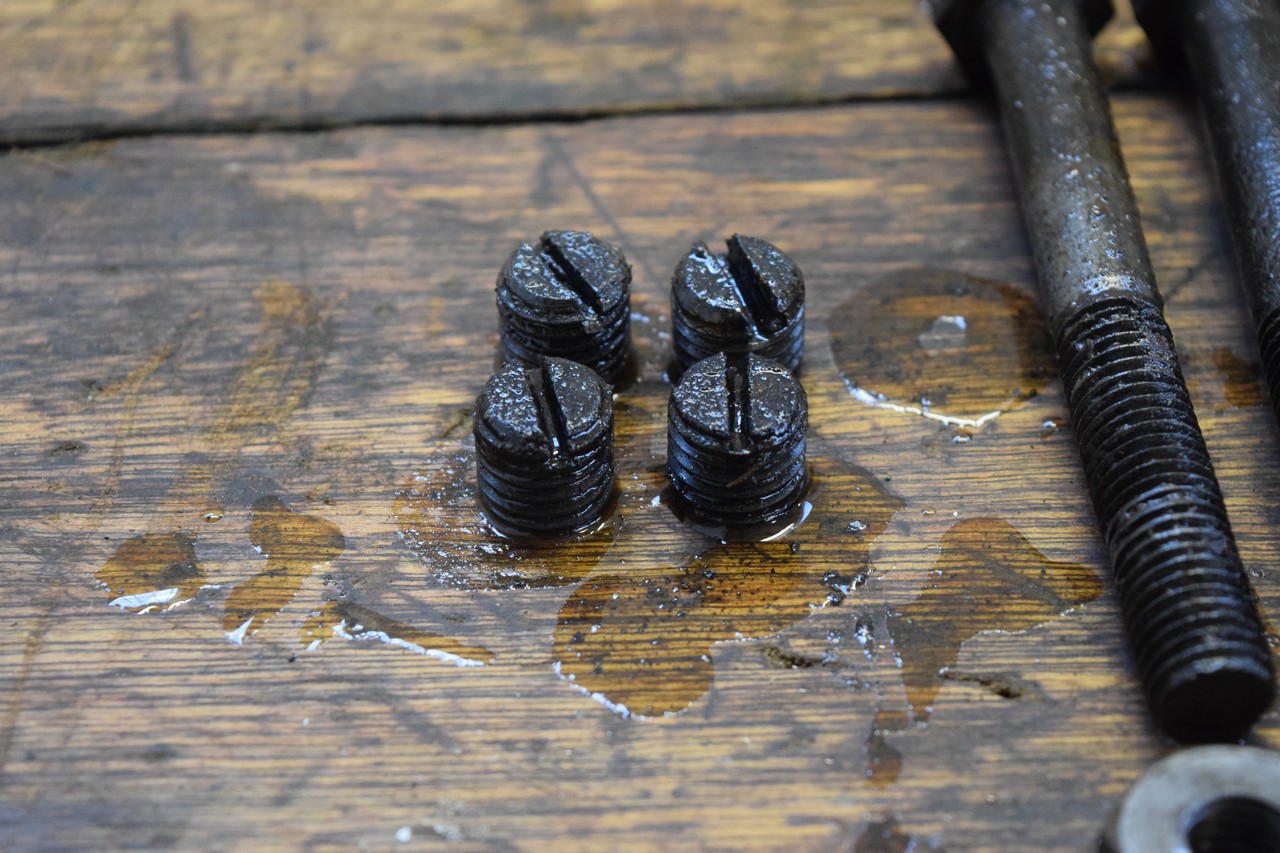

  • Deux des vis de blocage.

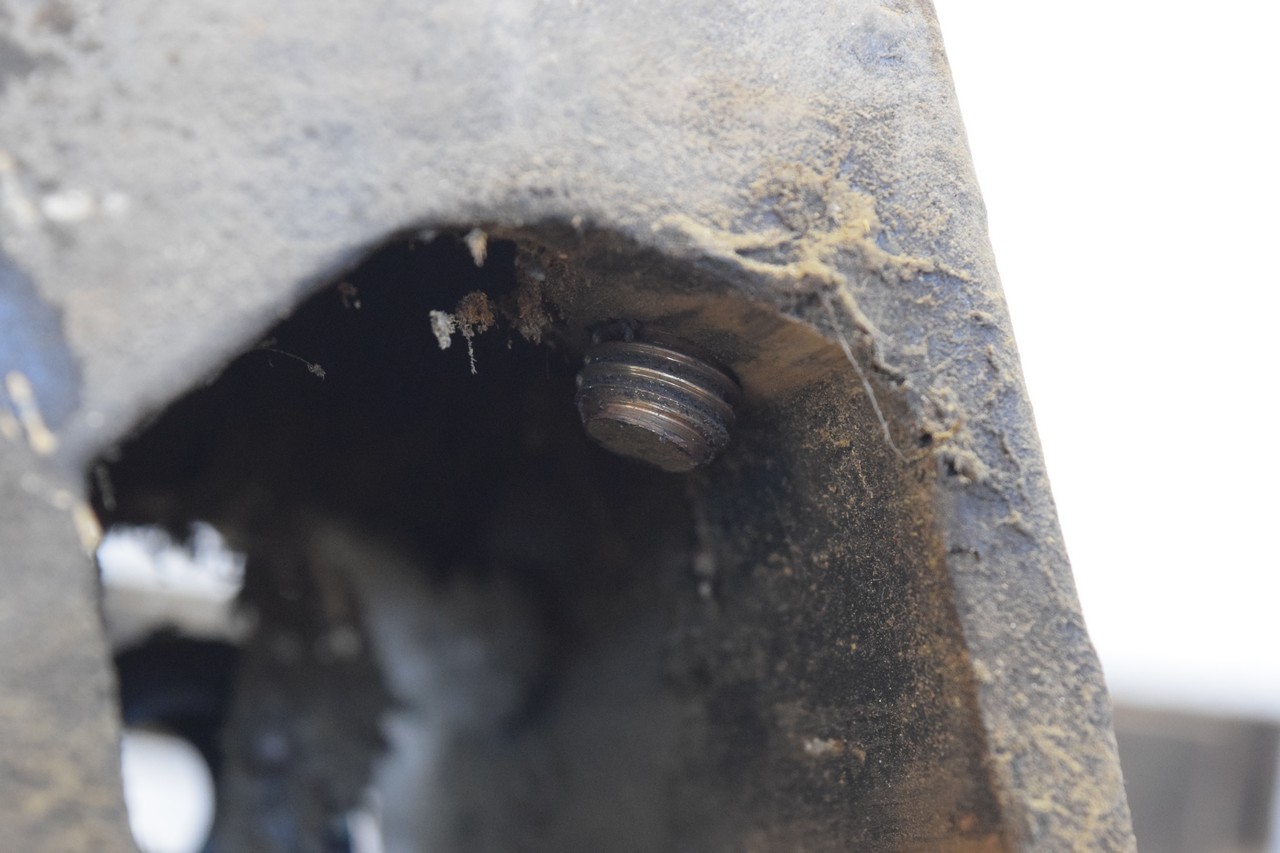

Les vis de réglages étant elles en laiton, elles ne sont pas grippées. Je les fais sortir par l’intérieur de l’étau à l’aide d’un simple tournevis.

Dépose des mors

Il ne reste plus qu’un seul mord sur l’étau, celui de la partie mobile. Sur la partie fixe, le mord est absent et les vis de fixation cassées à ras.

Je commence par retirer le mord encore présent.

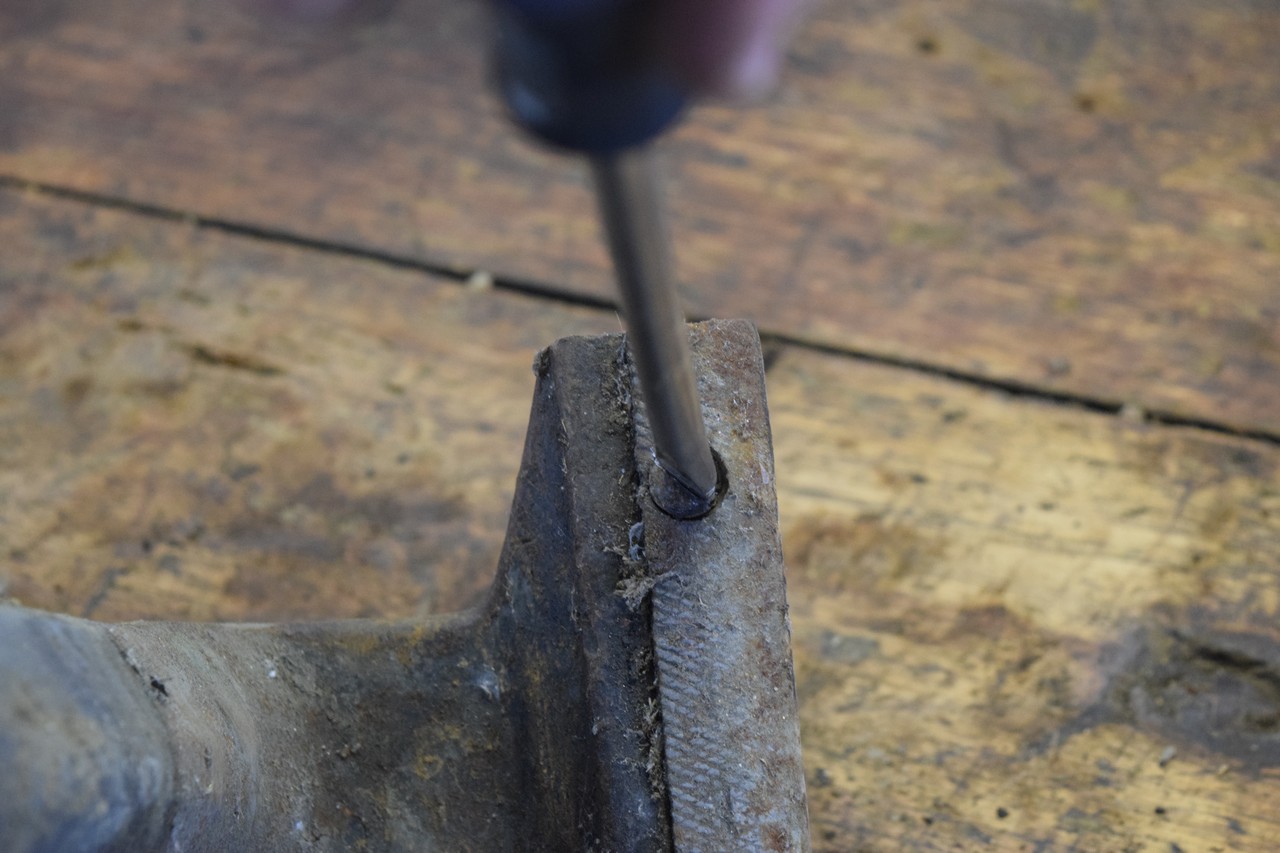

  • La première vis vient sans aucun problème.

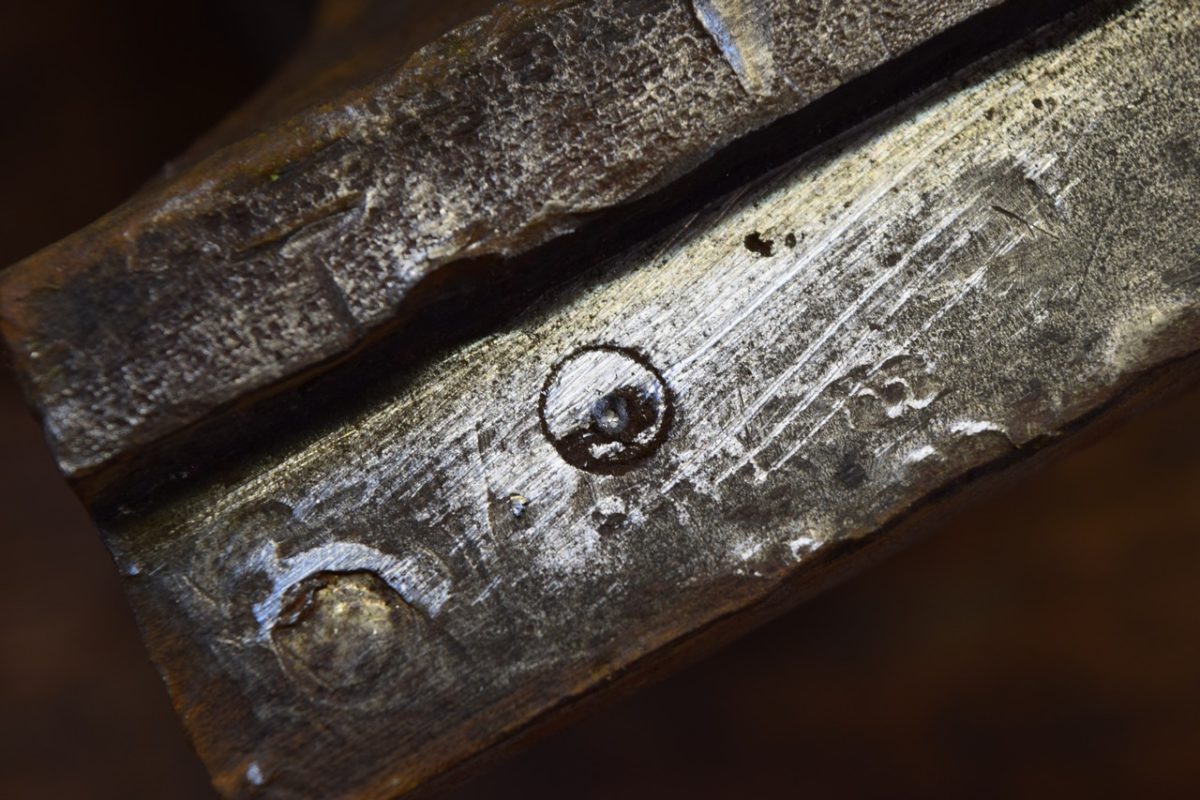

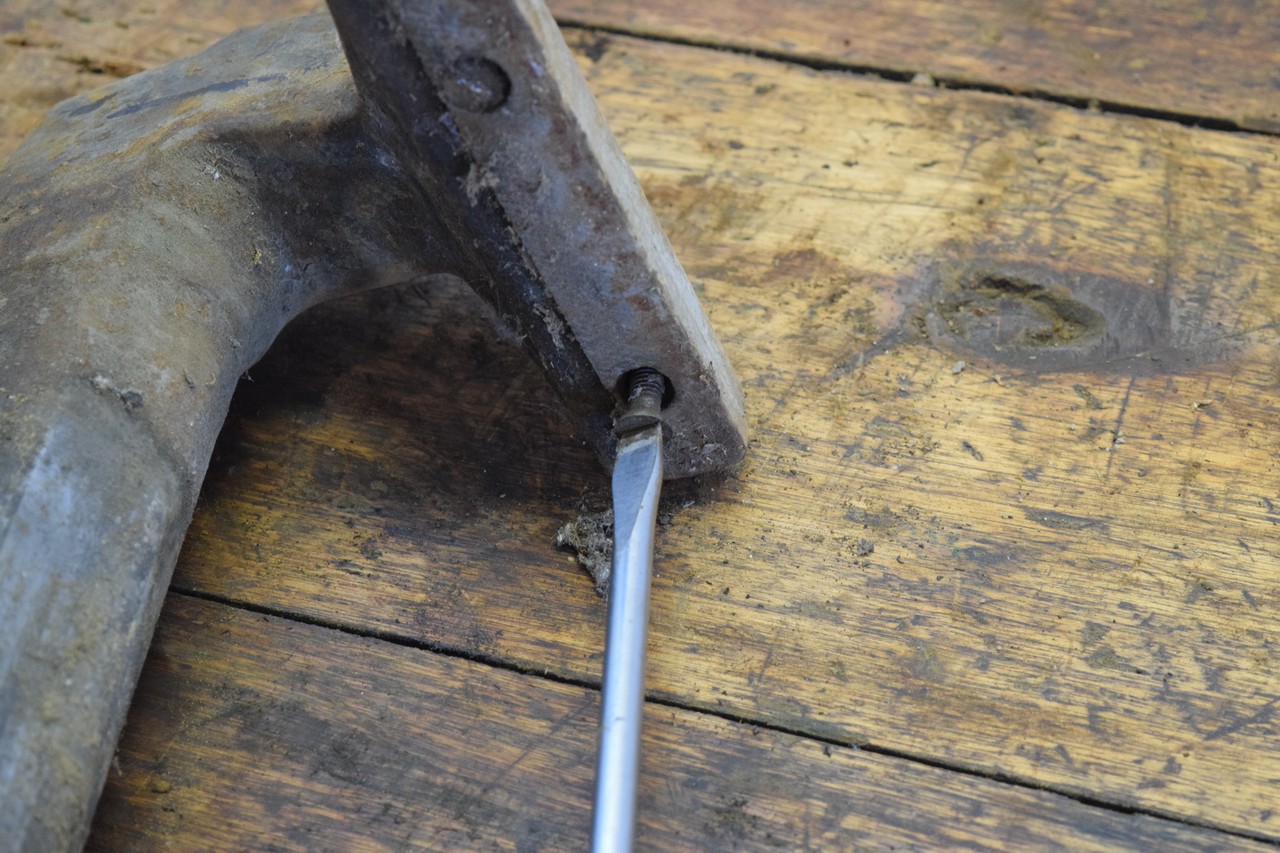

  • L’empreinte de la seconde vis est foirée, impossible de la démonter au tournevis.
  • J’équipe donc la Dremel d’un mini disque à tronçonner…
  • Et je refais une entaille dans la tête de vis pour pouvoir la sortir au tournevis.

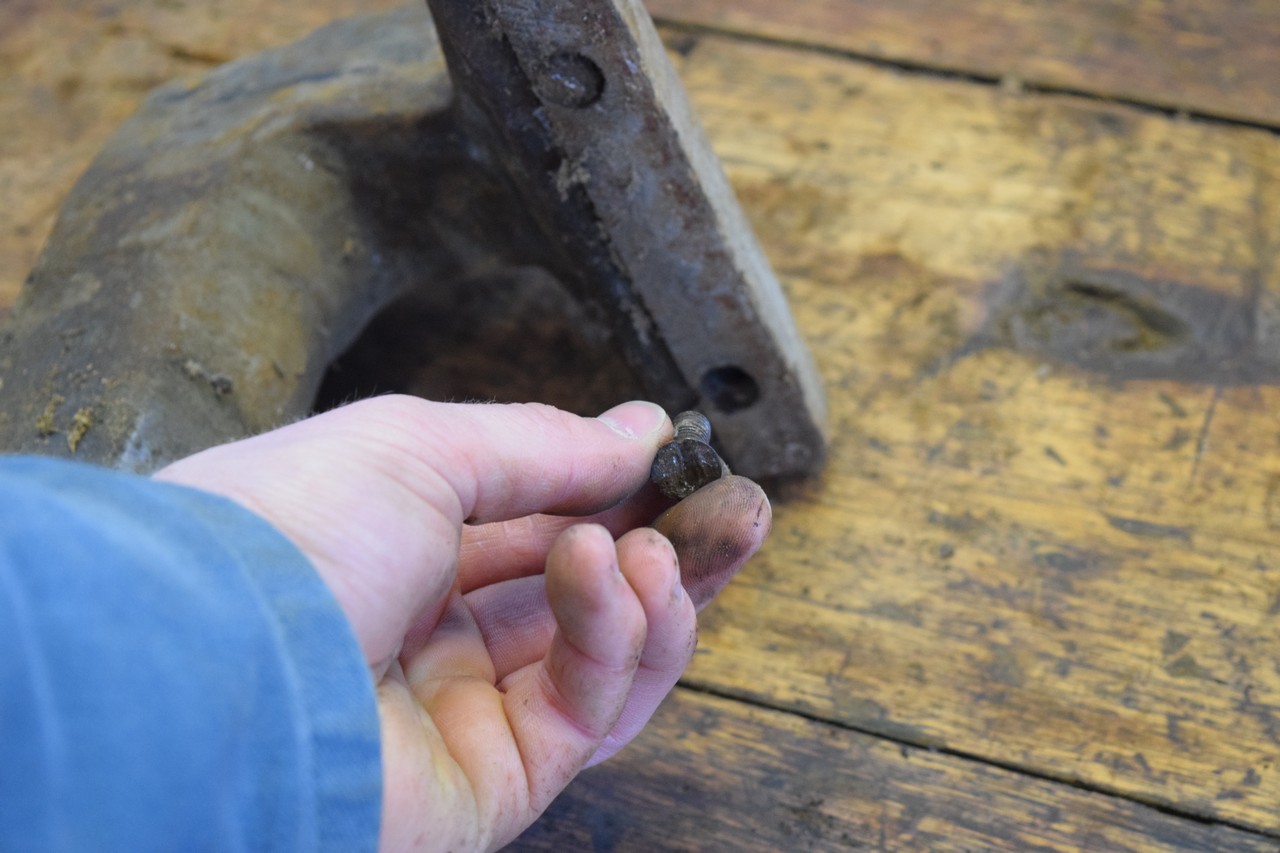

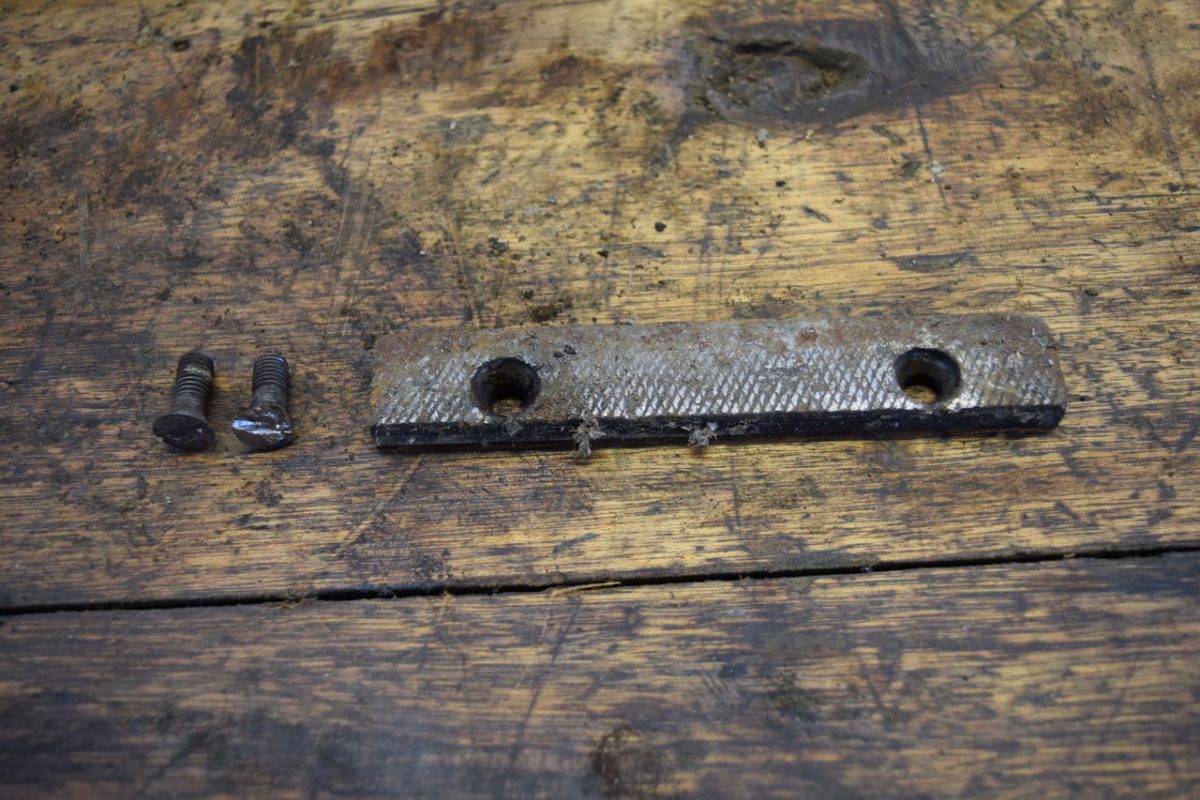

  • C’est mieux comme ça.
  • Rassurez-vous, les mors ainsi que les vis seront remplacés par des neufs.

Extraction des vis de mors cassées

On passe à l’extraction des deux vis cassées à ras sur la partie fixe.

  • On n’y voit pas grand chose…

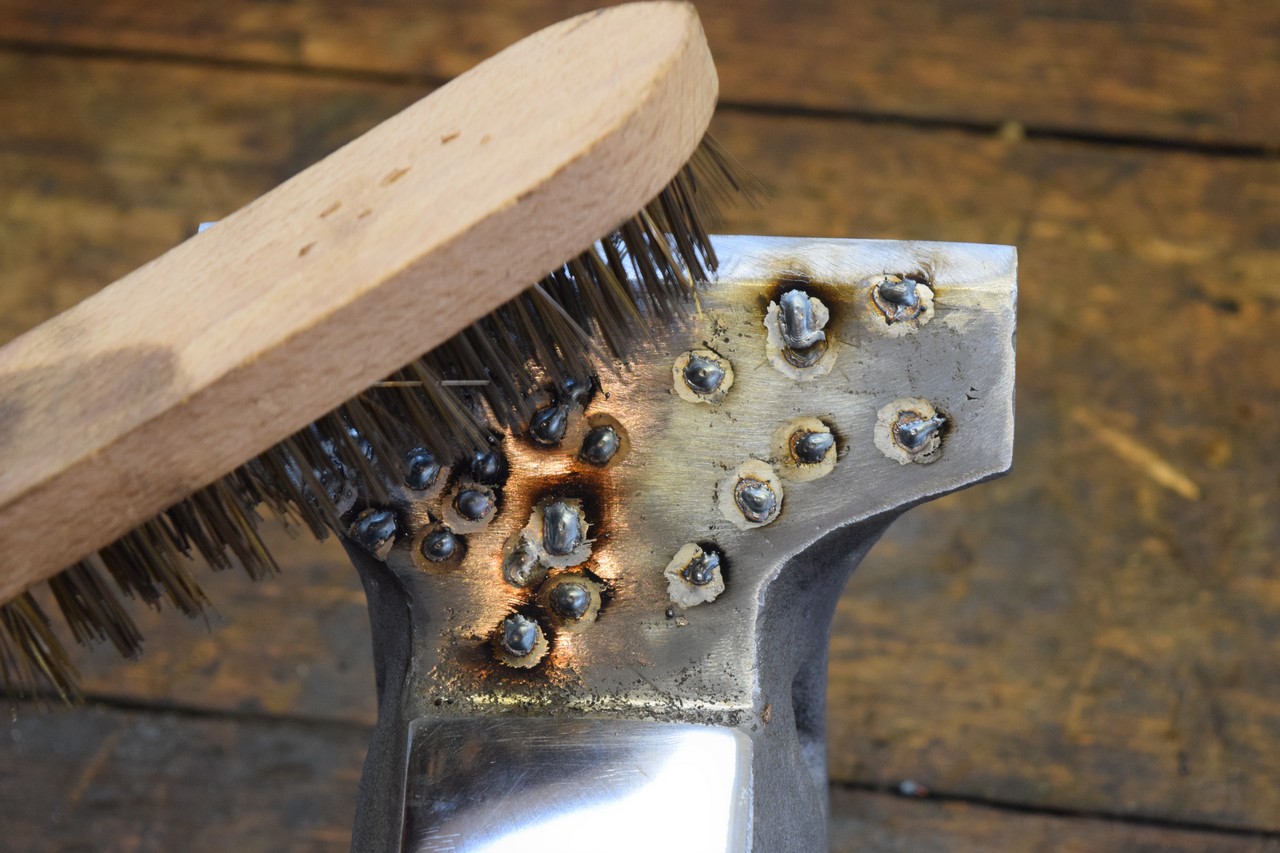

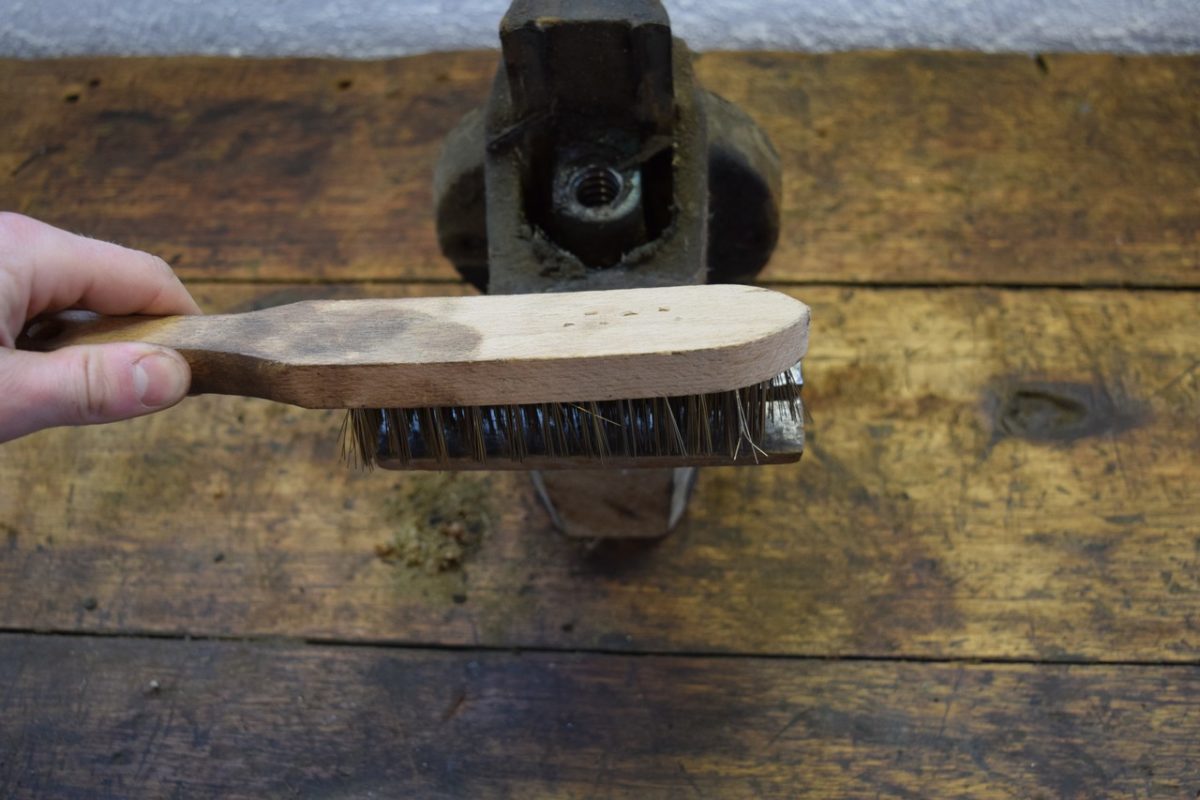

  • Un petit coup de brosse métallique…
  • … voilà qui est mieux !
  • Je lime les vis pour obtenir une surface la plus plane possible pour la suite.

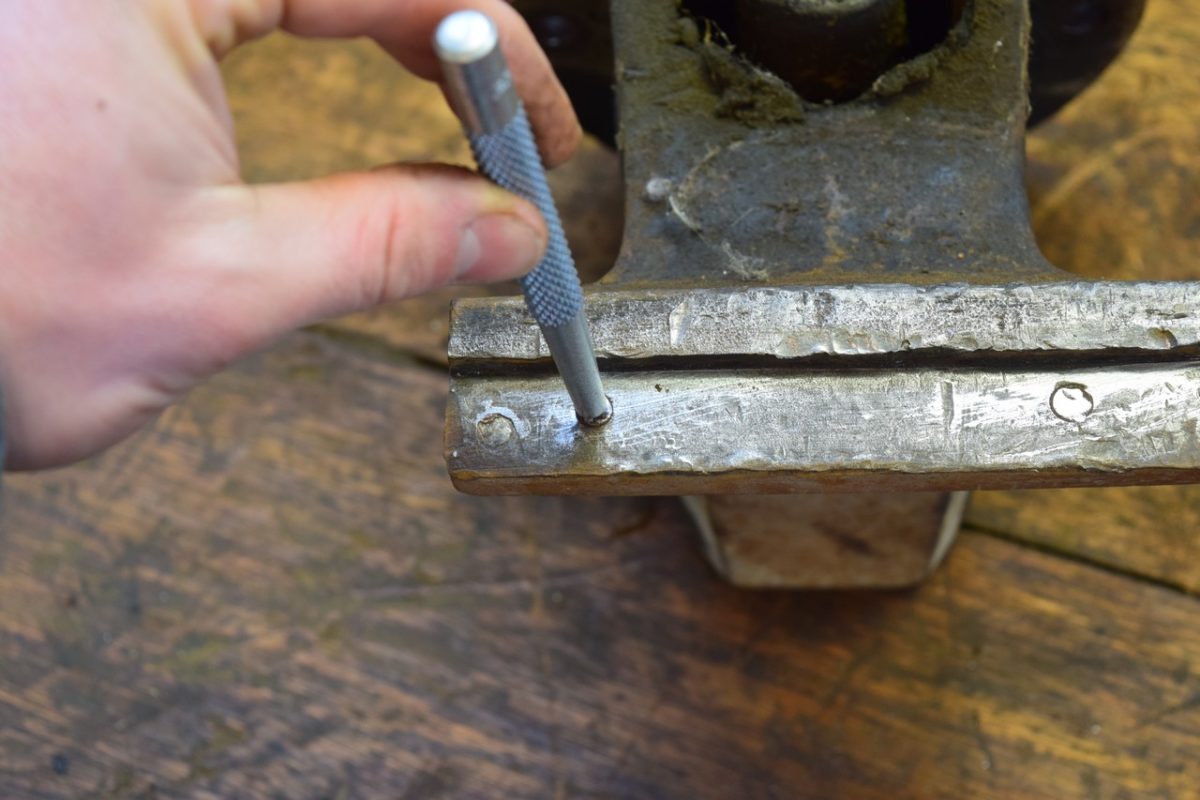

  • Un coup de pointeau au centre de la vis.
  • Presque au centre…

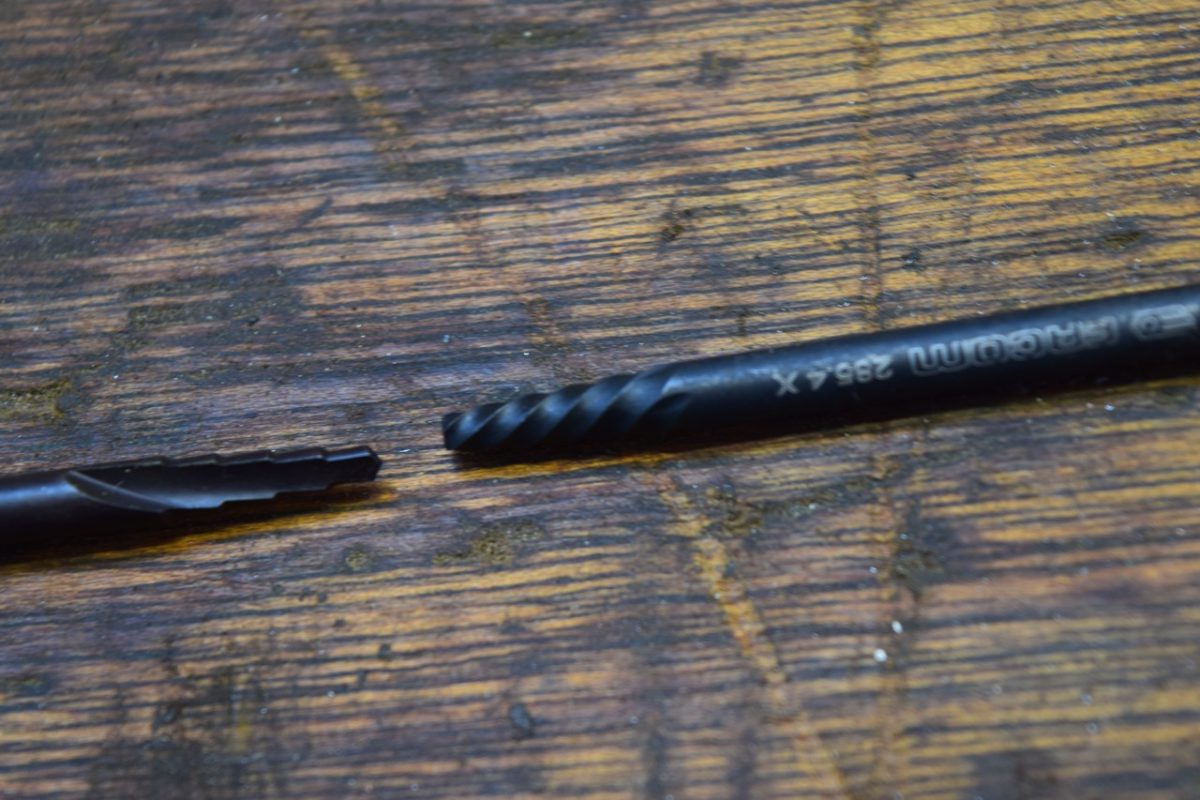

  • J’utilise le combo foret conique – extracteur pour sortir la vis.

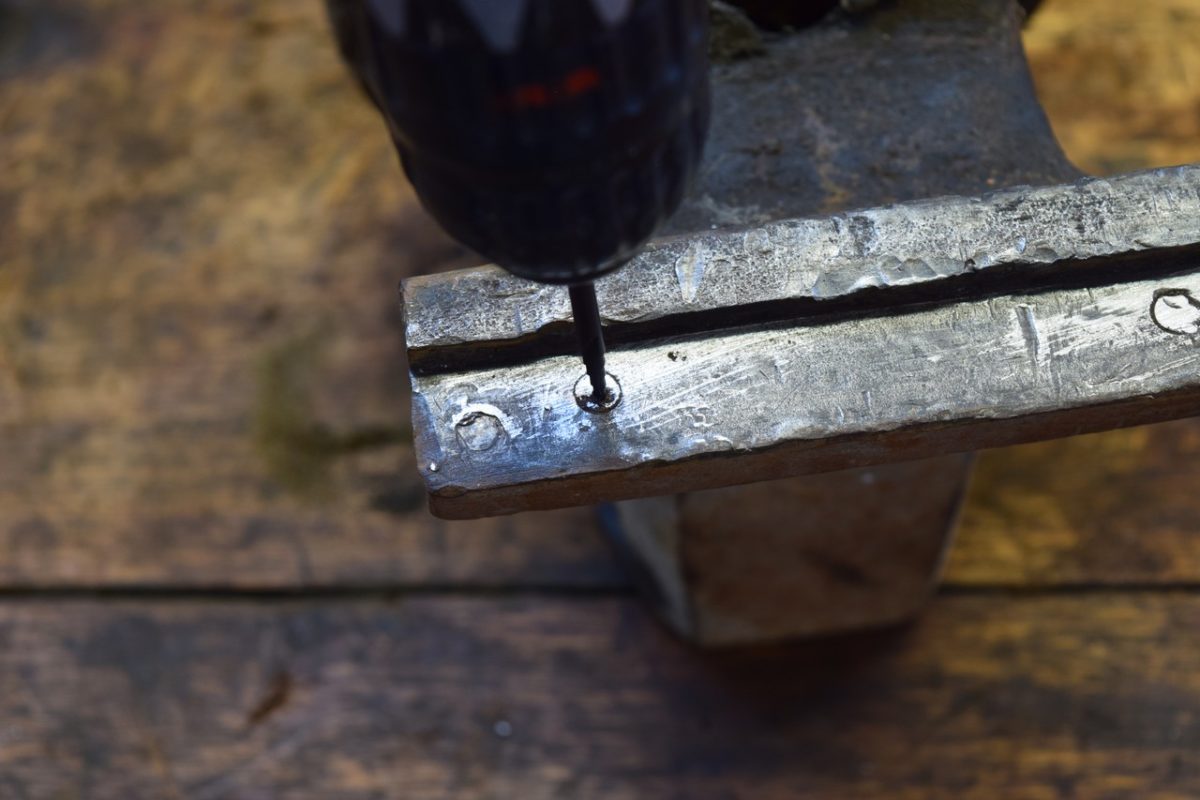

  • Perçage…

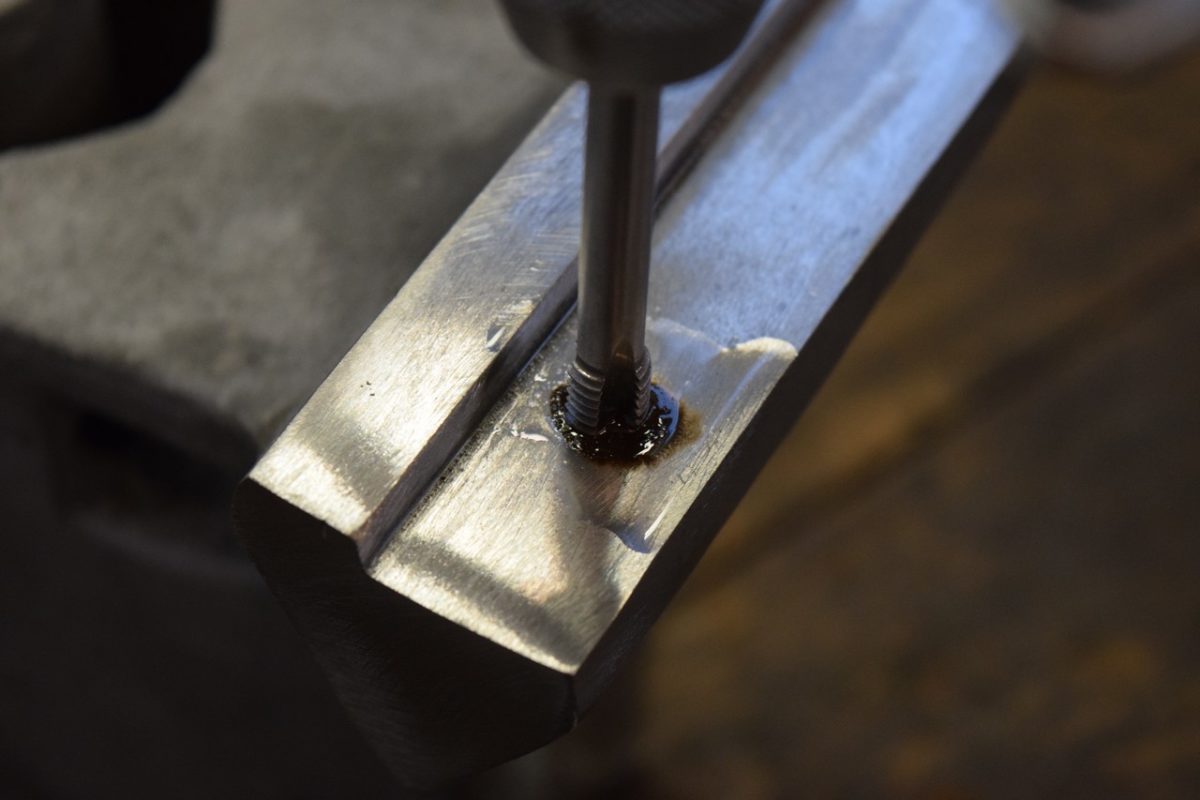

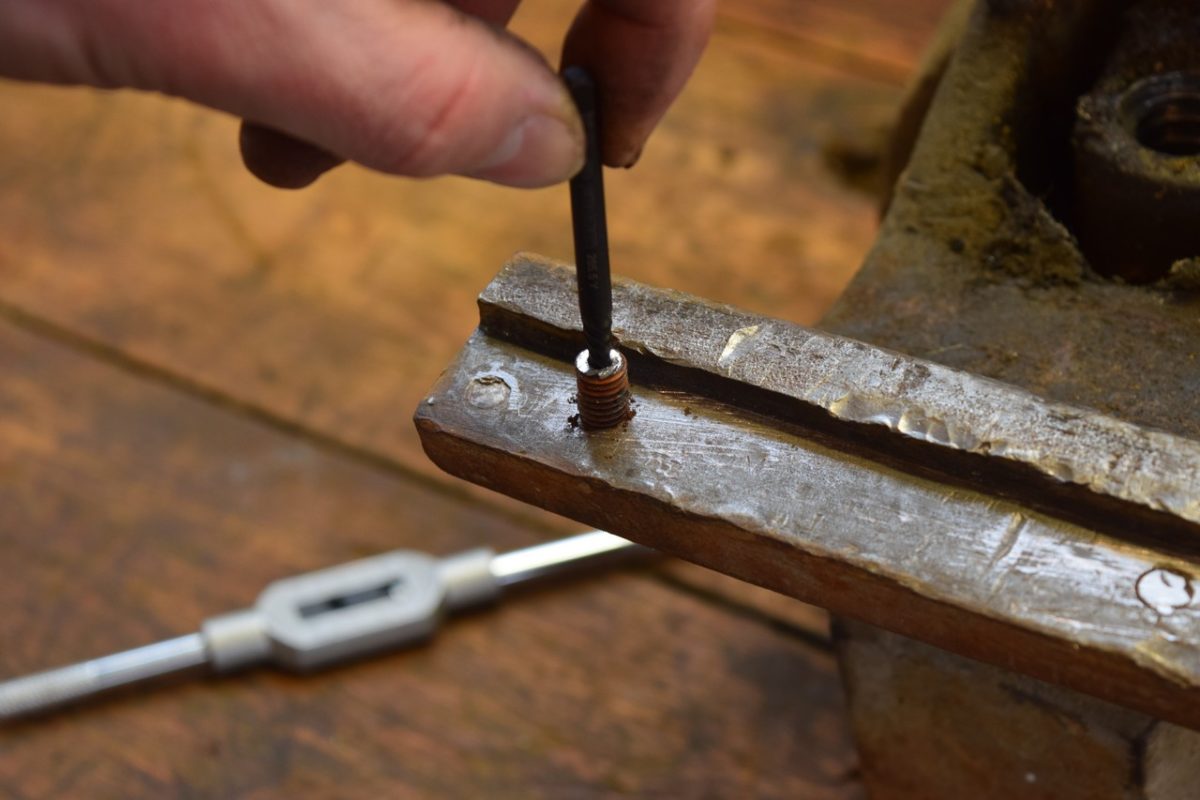

  • Extraction avec le tourne à gauche.

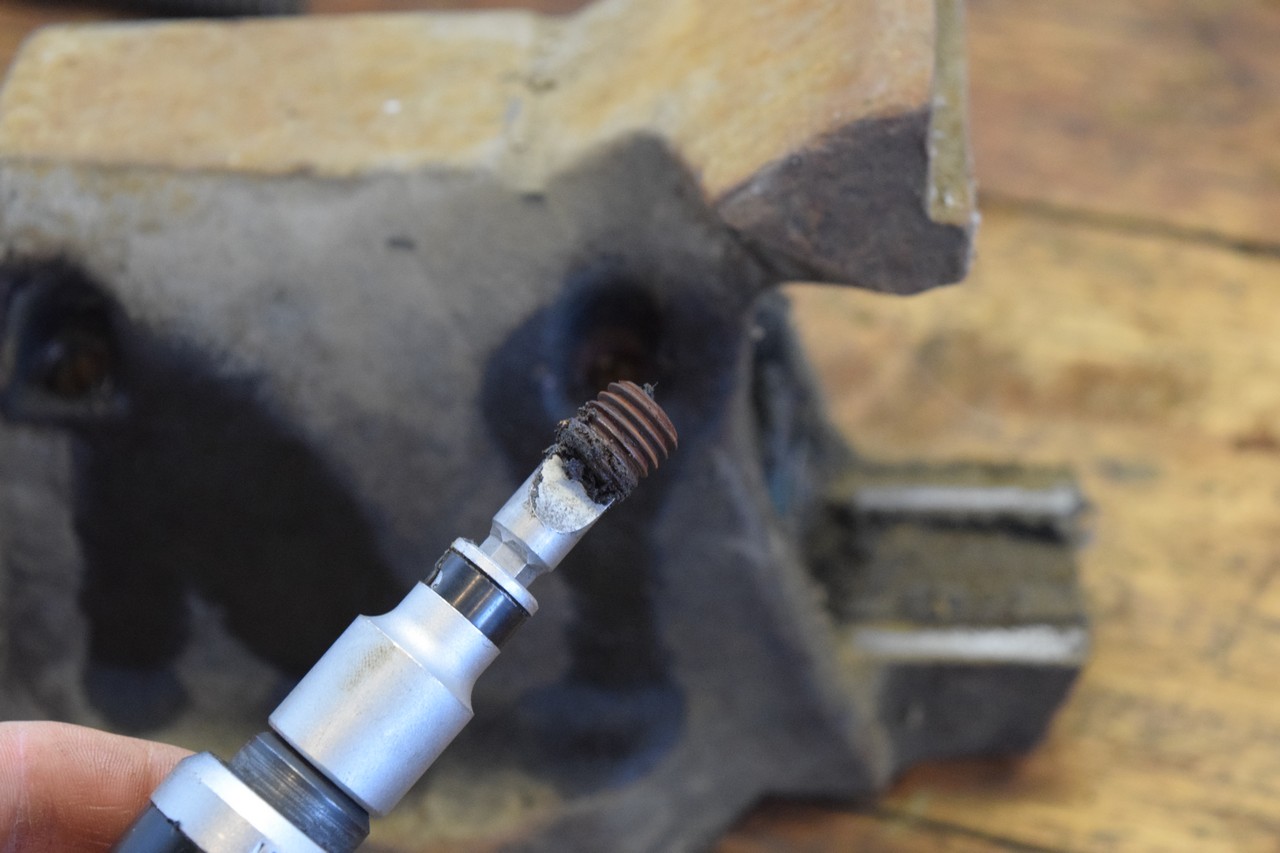

  • Et voilà !

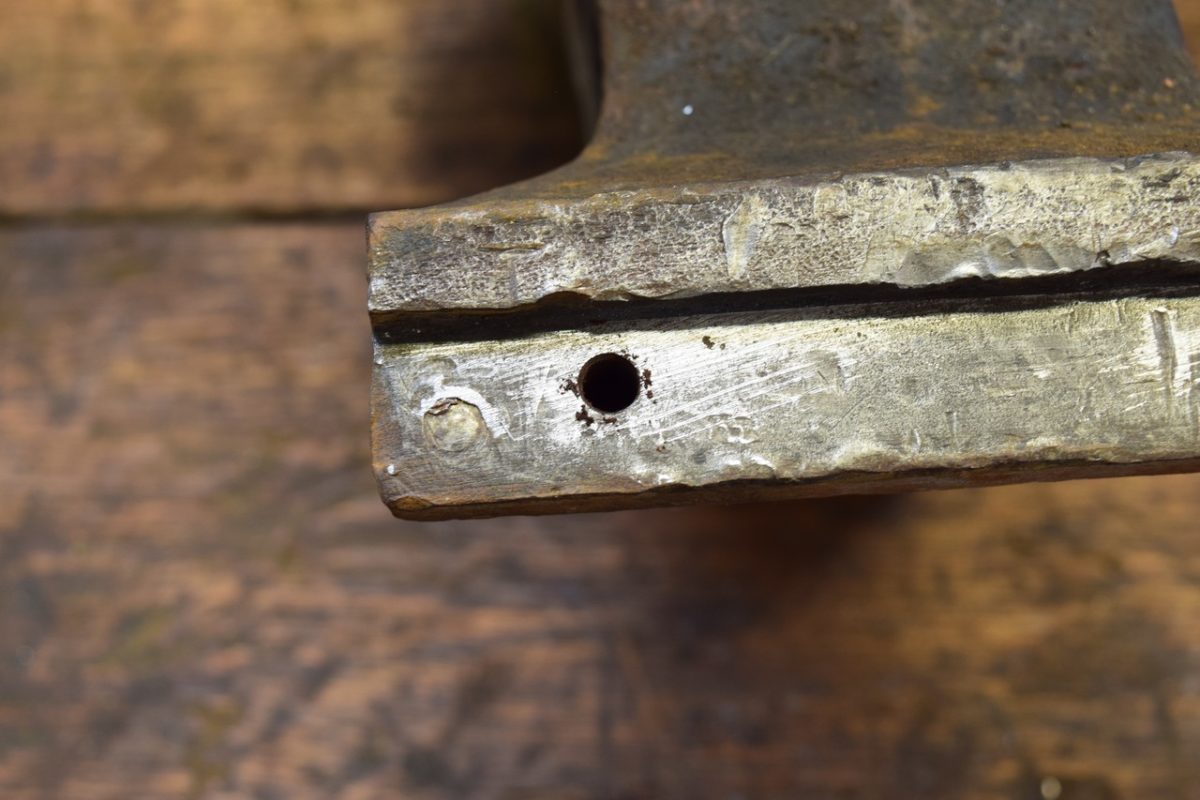

  • Les deux vis sont sorties sans trop de problème.

Étape 2 : nettoyage et dégraissage de l’étau

L’étau va être entièrement sablé. Pour ça, il ne doit plus rester la moindre trace de gras. C’est parti pour un bon dégraissage !

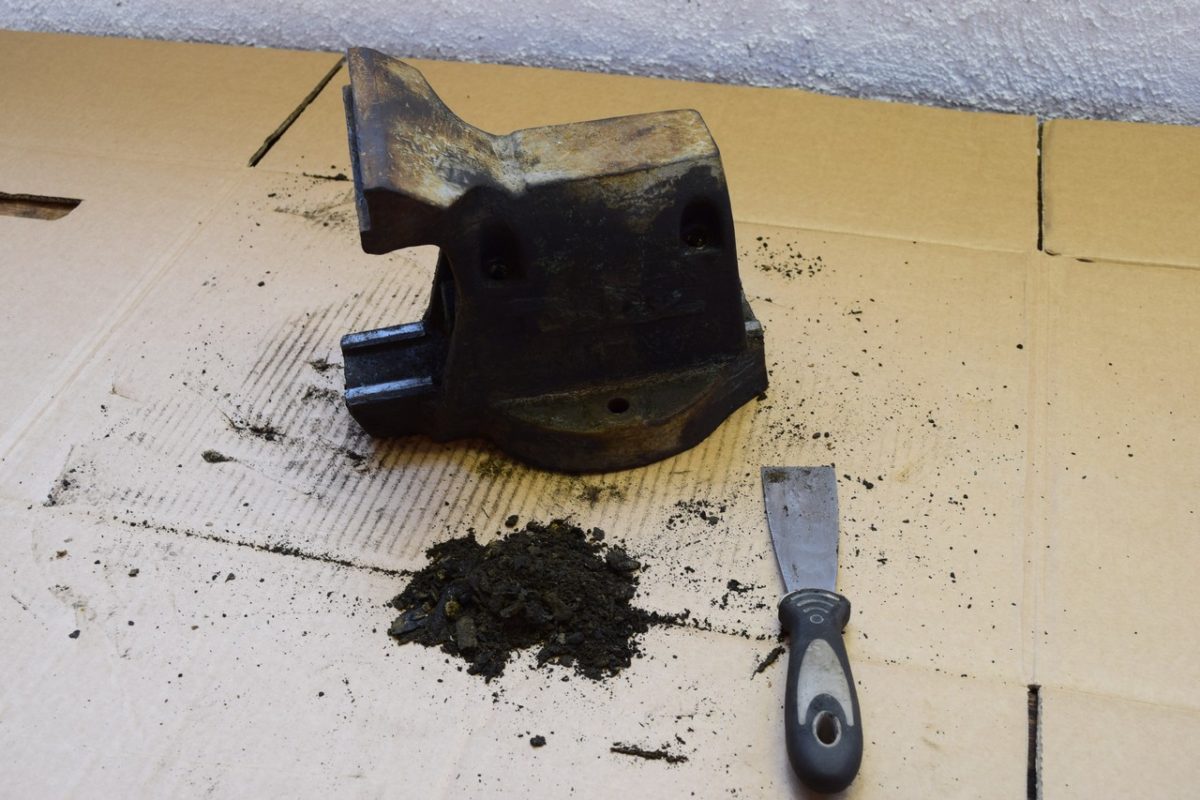

  • Je commence par gratter la bonne couche de cambouis qui se trouve sur l’étau.
  • Je retire tous les résidus se trouvant à l’intérieur (poussière, gras, insectes…).

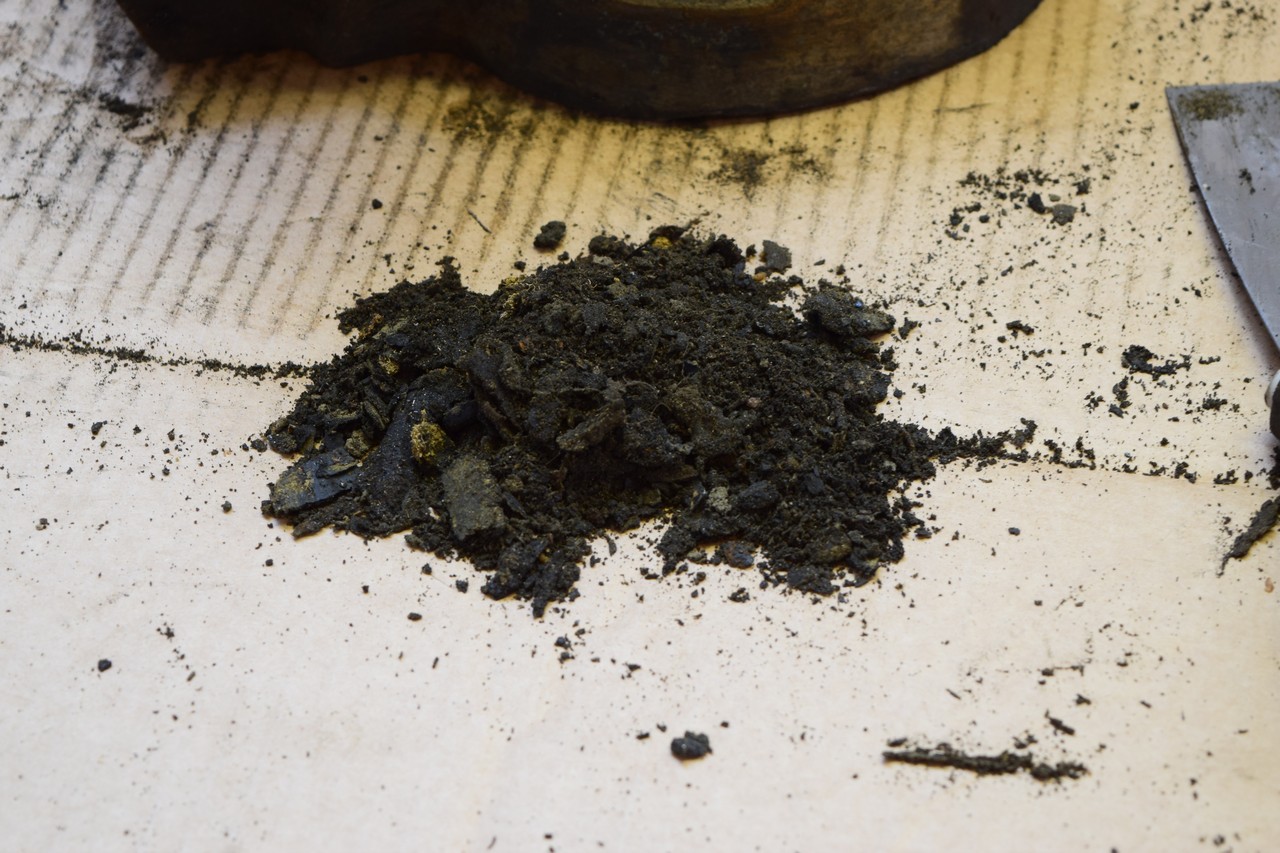

  • Ça en fait du monde !

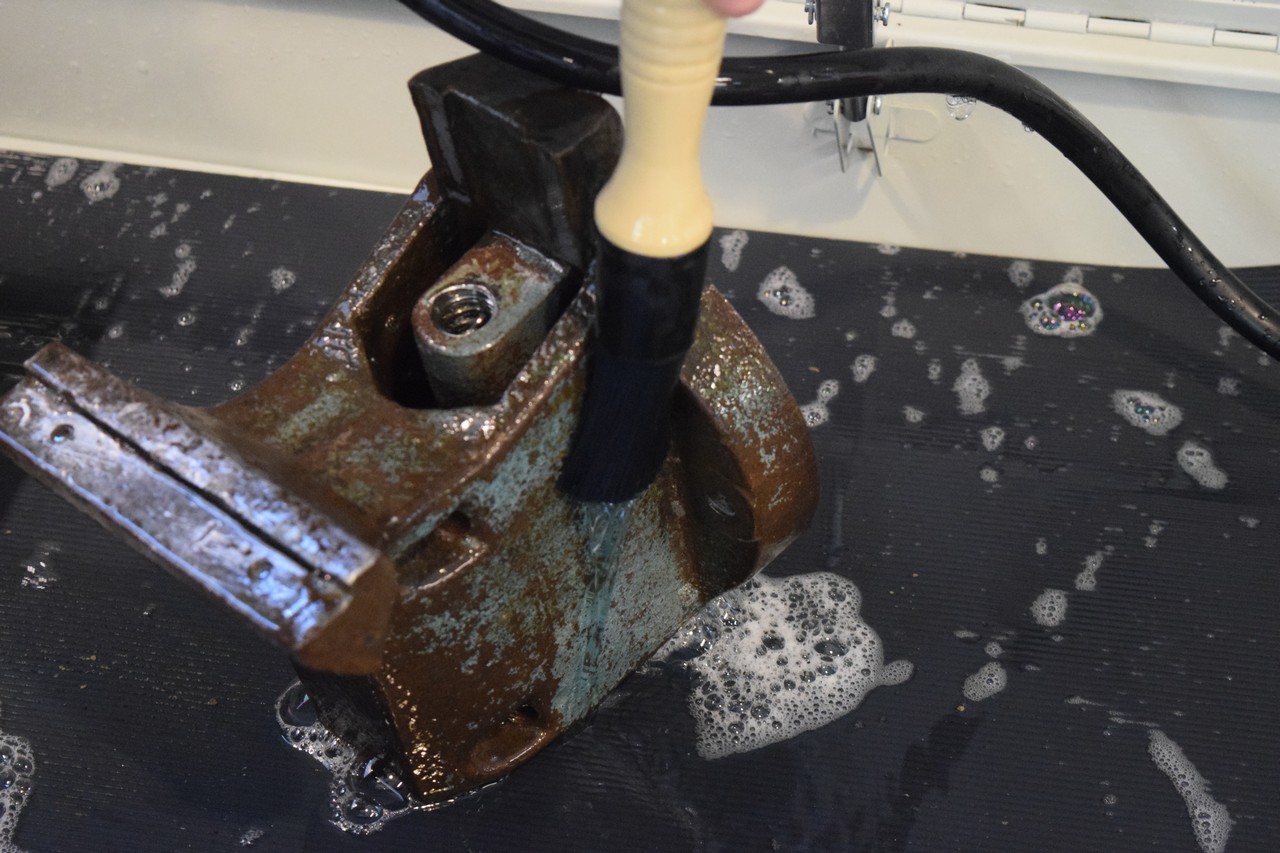

  • J’utilise ensuite un dégraissant spécial cambouis pour garage, que je trouve très efficace.

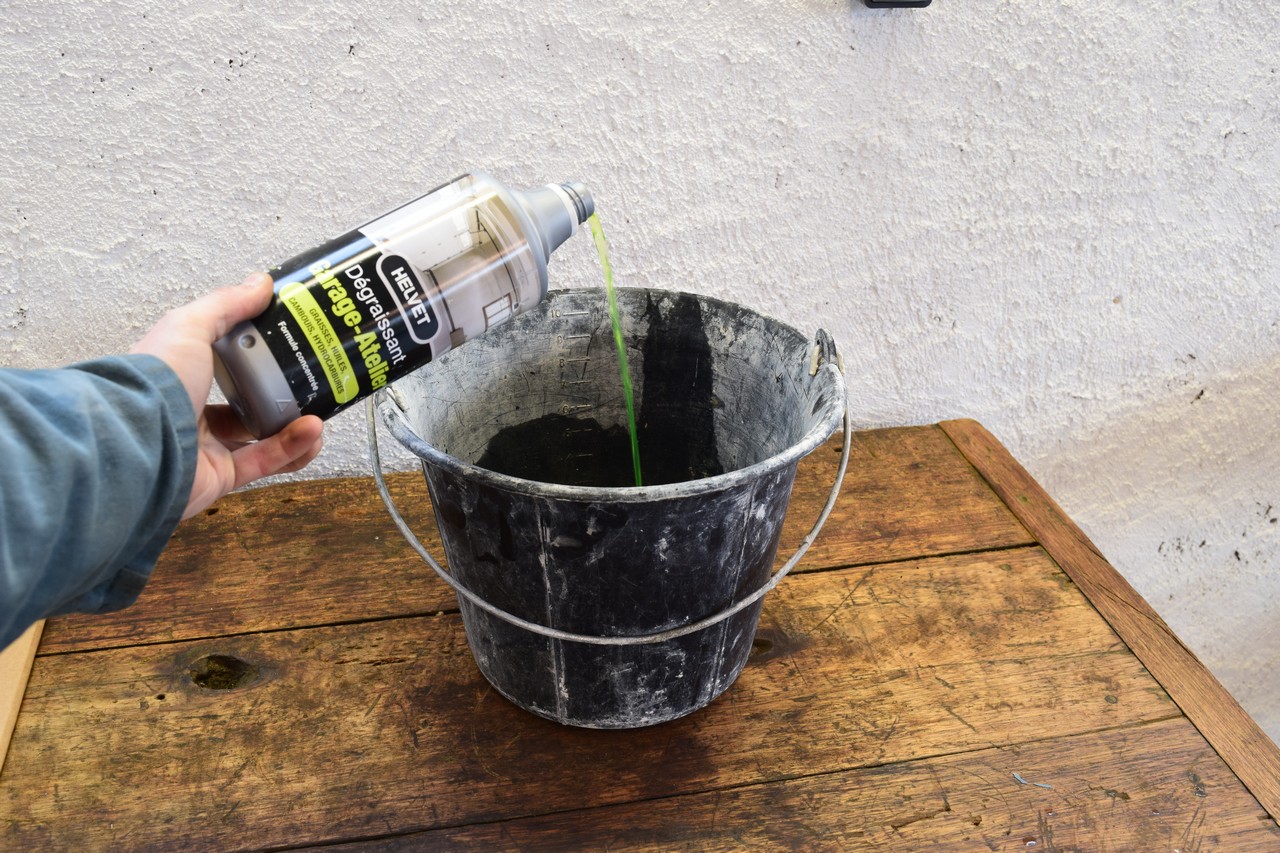

  • Je le dilue avec de l’eau dans un seau.

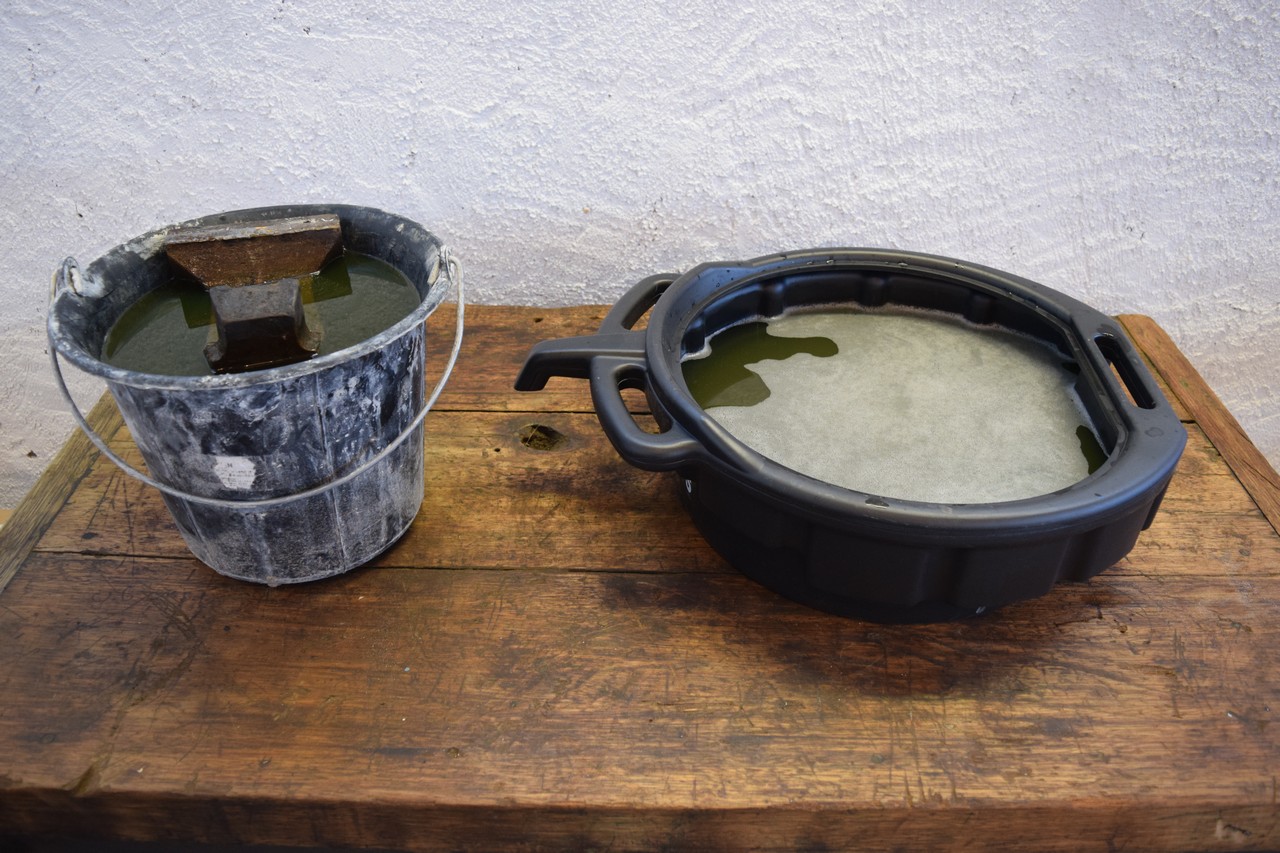

  • Puis je fais faire trempette à l’étau durant toute une nuit.

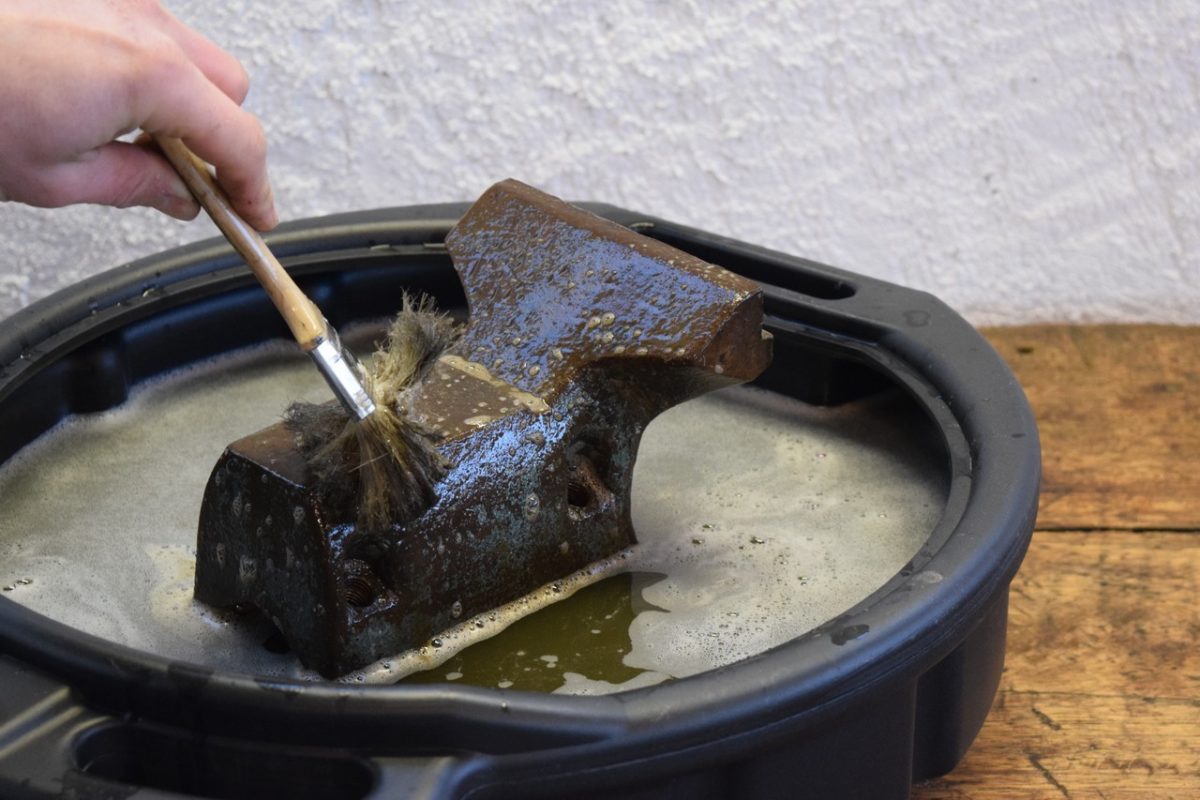

  • Le lendemain, il ne me reste plus qu’à retirer le gras décollé avec un pinceau. On ne dirait pas un éléphant qui se désaltère dans un point d’eau ?! 🙂

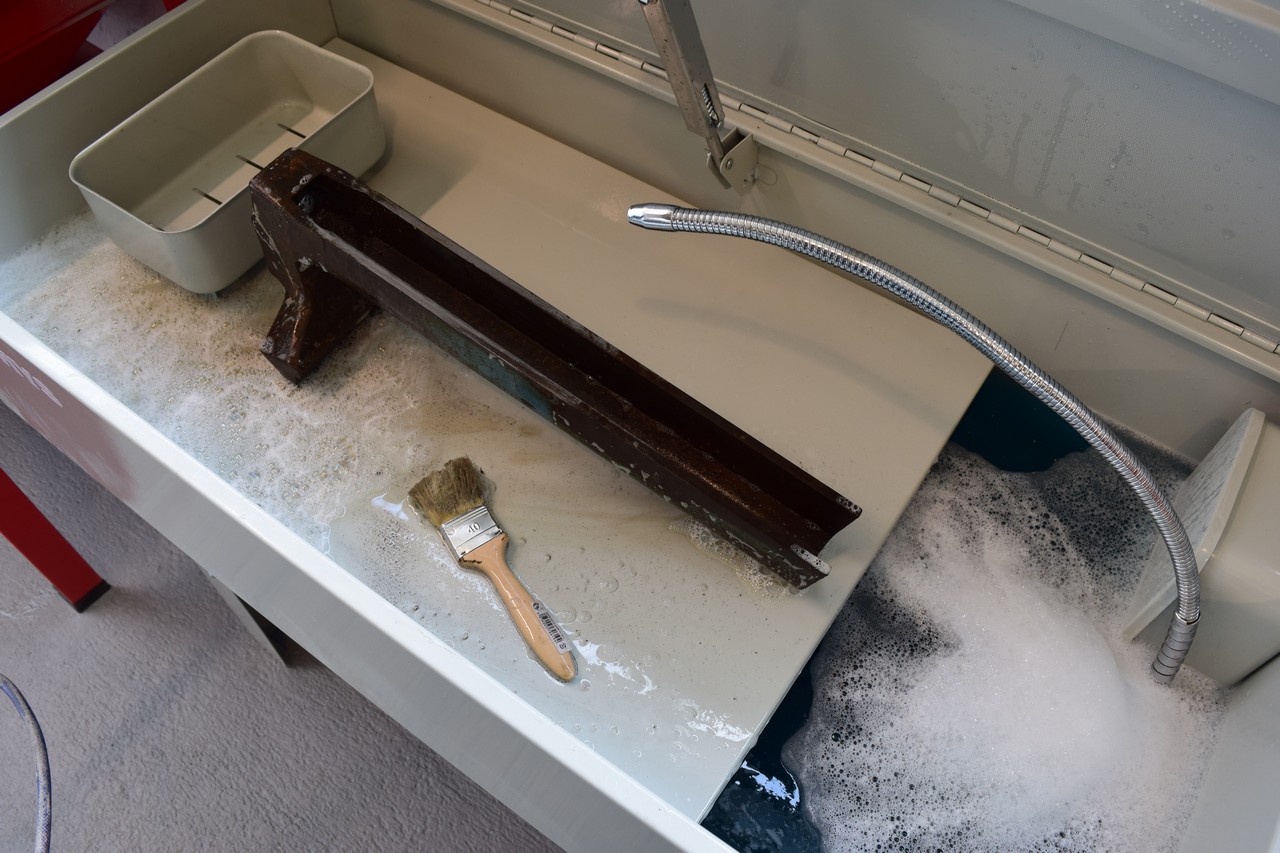

  • Je finalise ensuite le dégraissage dans la fontaine de nettoyage.
  • Idem pour la partie mobile de l’étau…
  • Voilà qui est mieux. L’étau retrouve une partie de sa couleur d’origine.

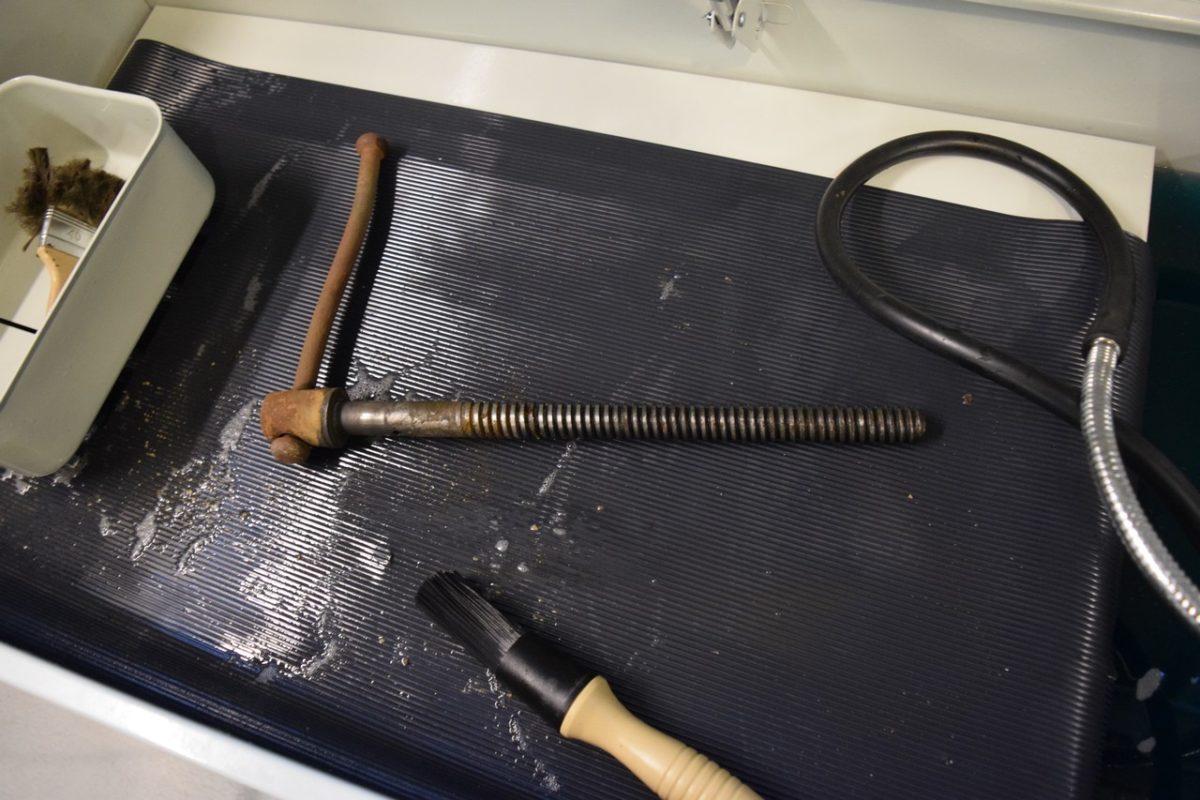

  • La vis ainsi que sa tige ont également le droit à une bonne séance de nettoyage.

Étape 3 : désassemblage de la vis et de sa tige

Je dois désassembler la vis et la tige afin de pouvoir les sabler puis les restaurer plus facilement.

Pour cela, je dois enlever les bagues d’arrêt aux extrémités de la tige.

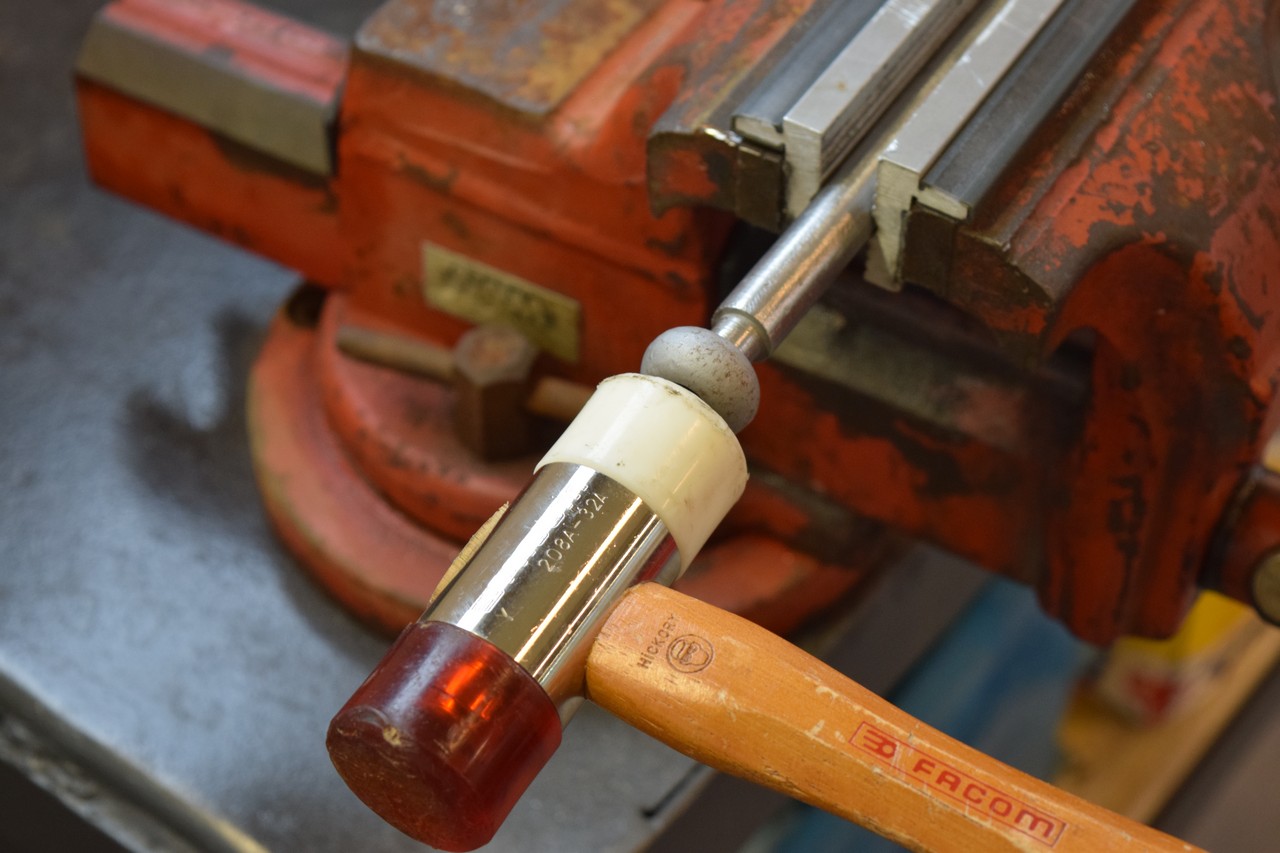

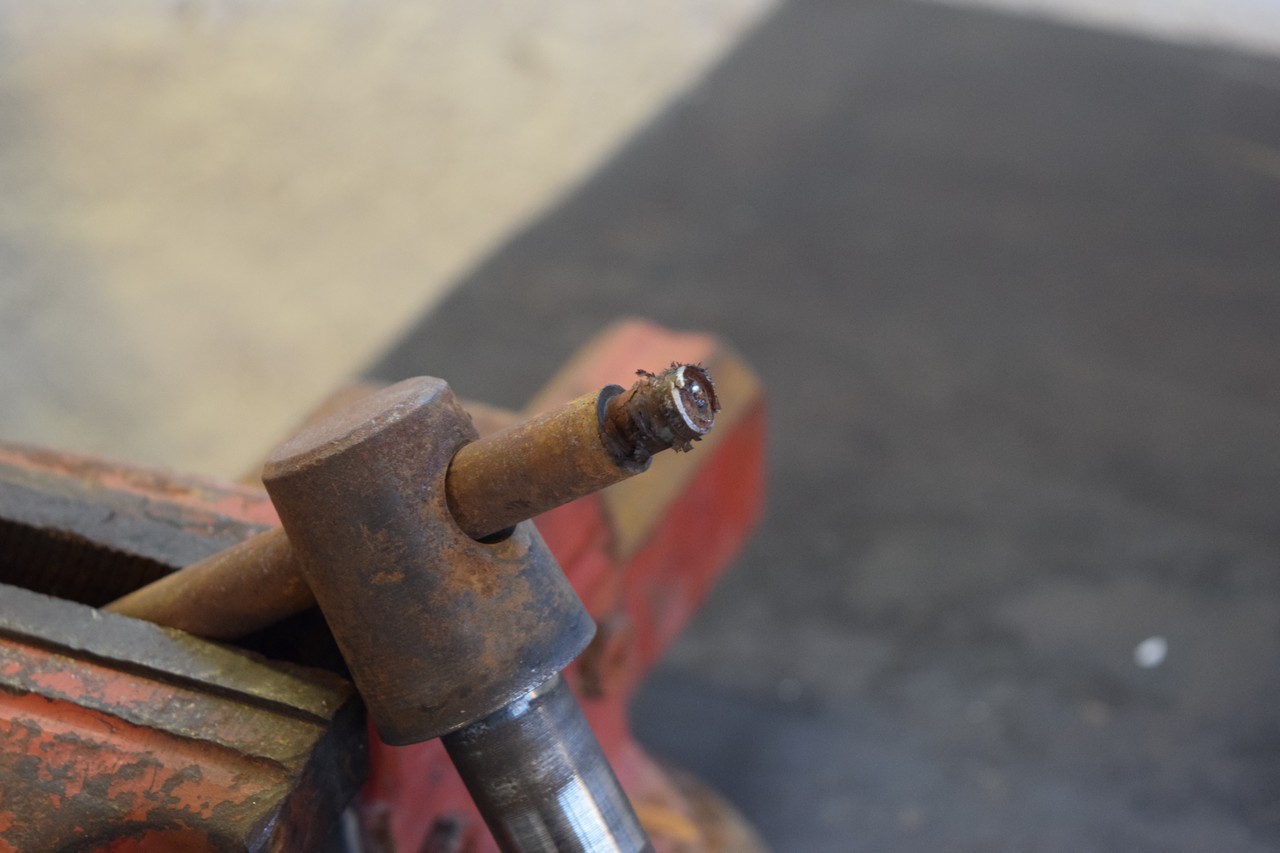

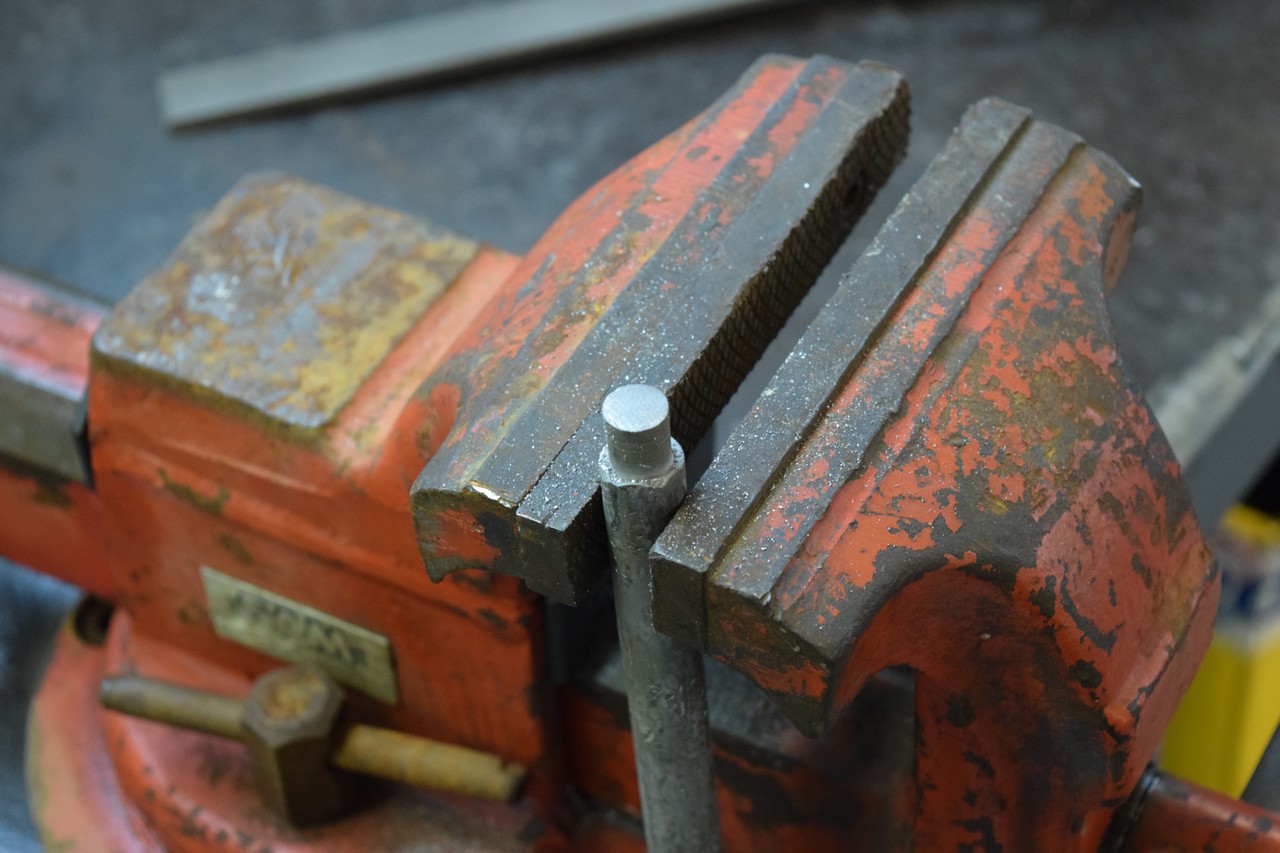

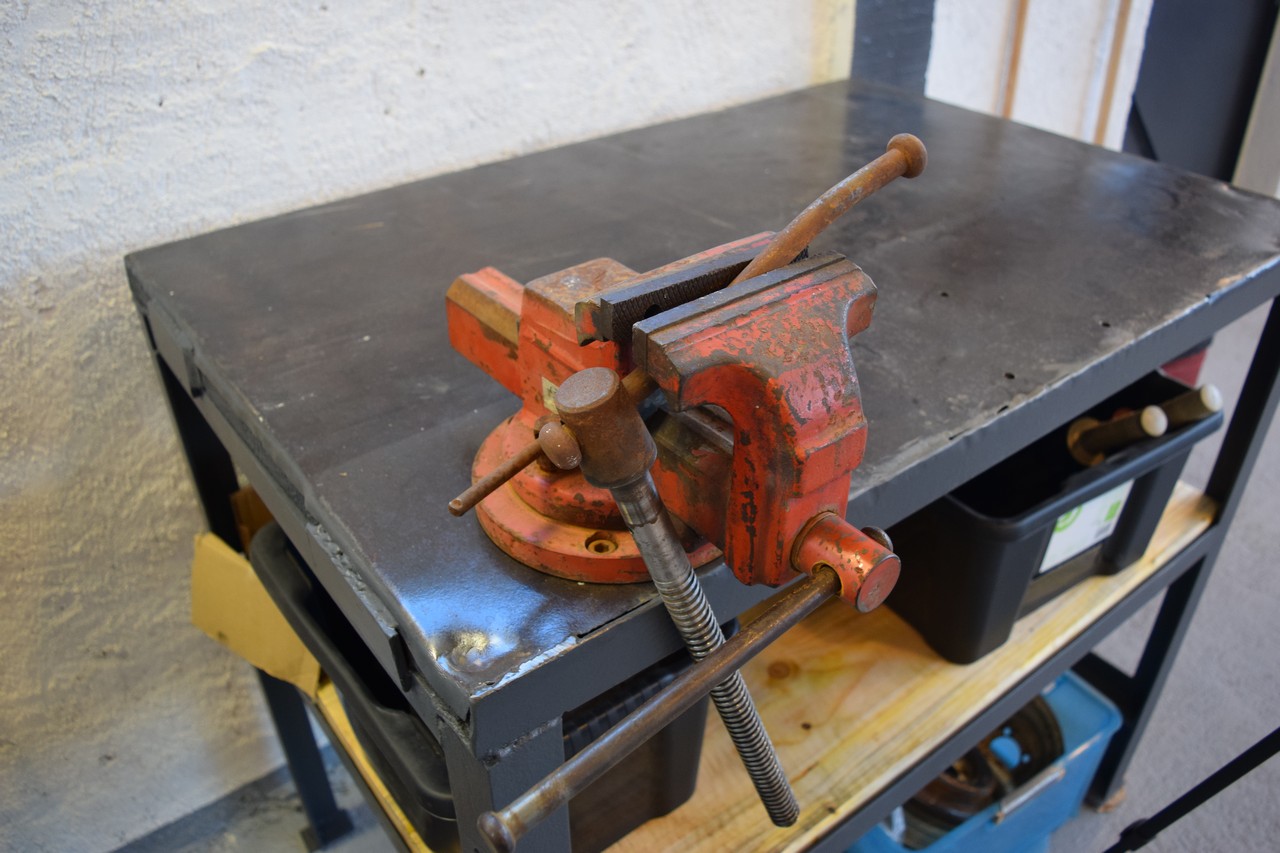

  • Je serre la tige dans un étau. C’est un étau SAM, Lui aussi aura le droit à sa restauration un jour !

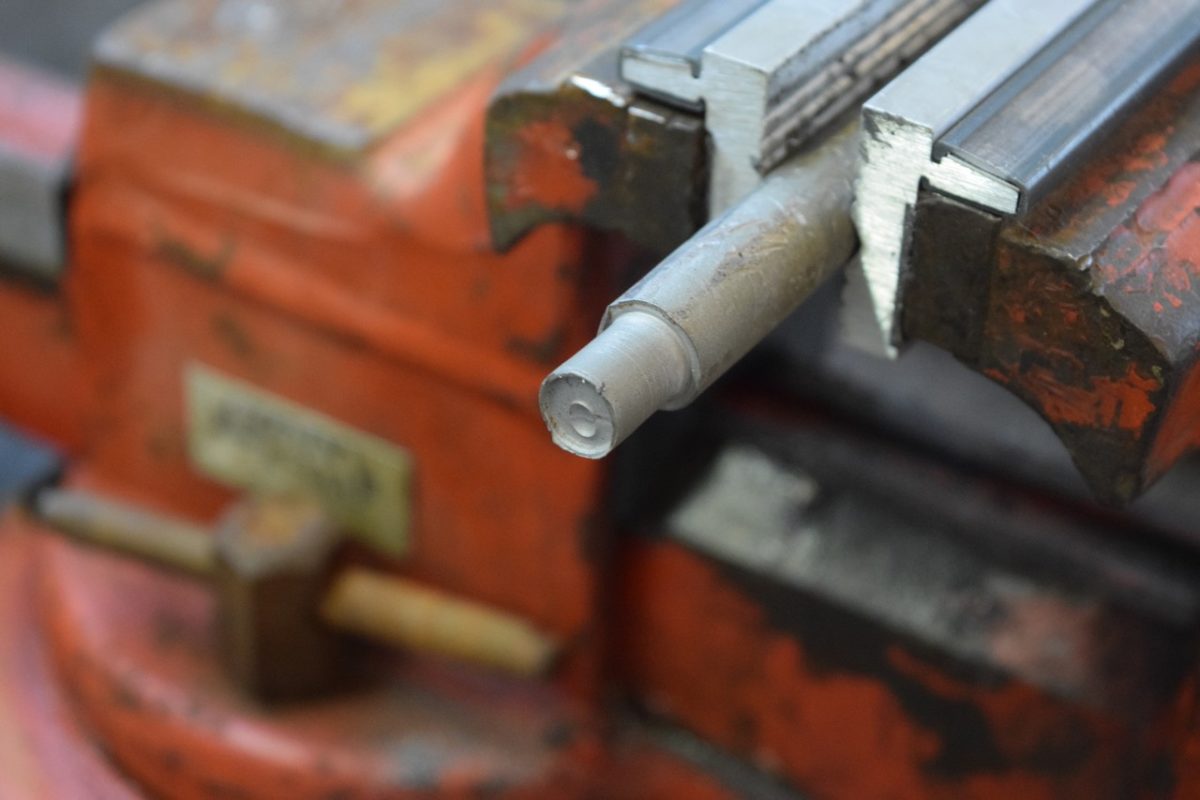

  • Les bagues sont rentrées en force.

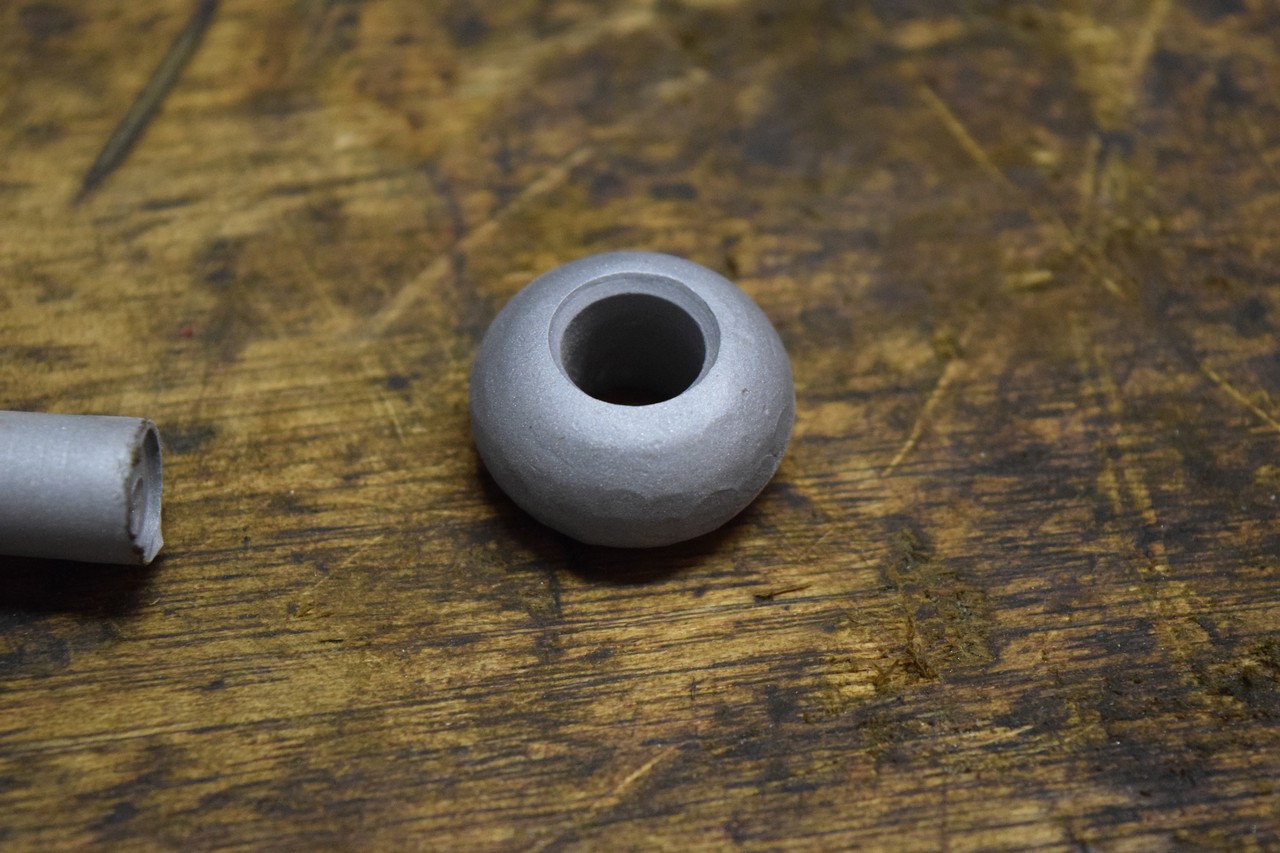

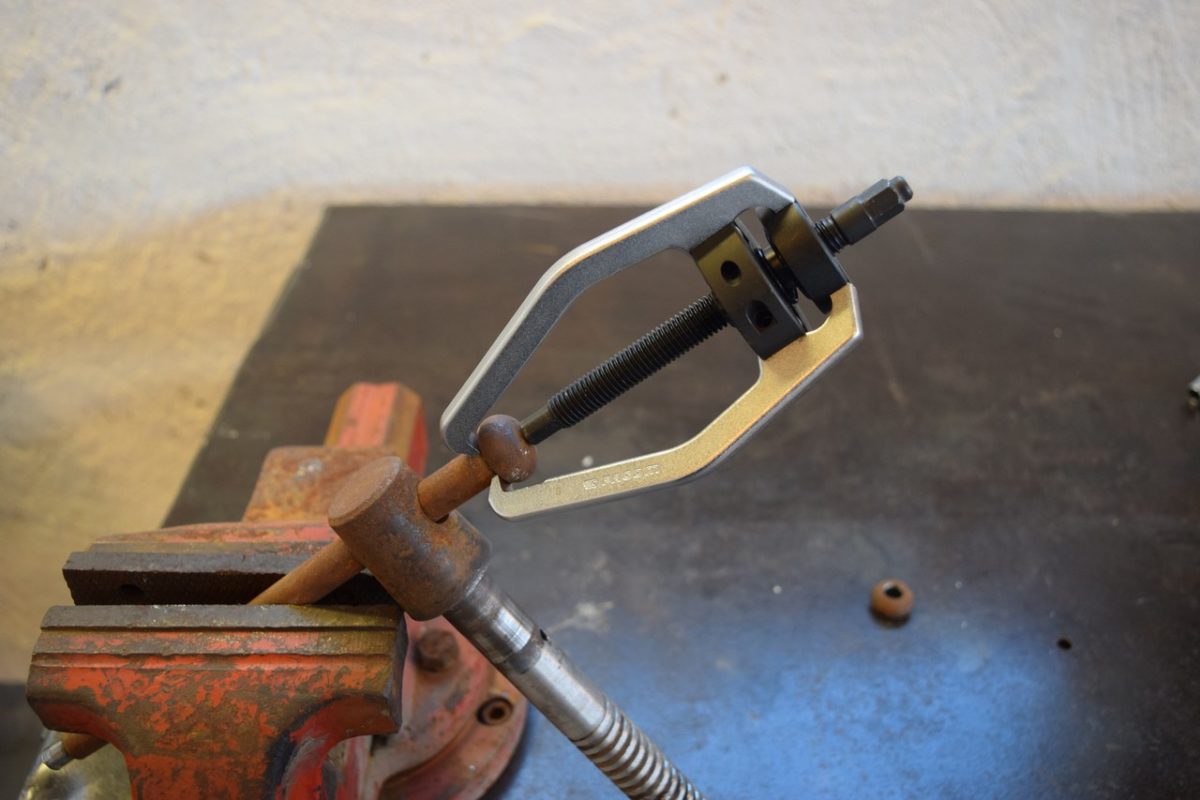

  • J’utilise donc un bon extracteur à griffes pour les sortir.
  • C’est fait !

Étape 4 : sablage de l’étau

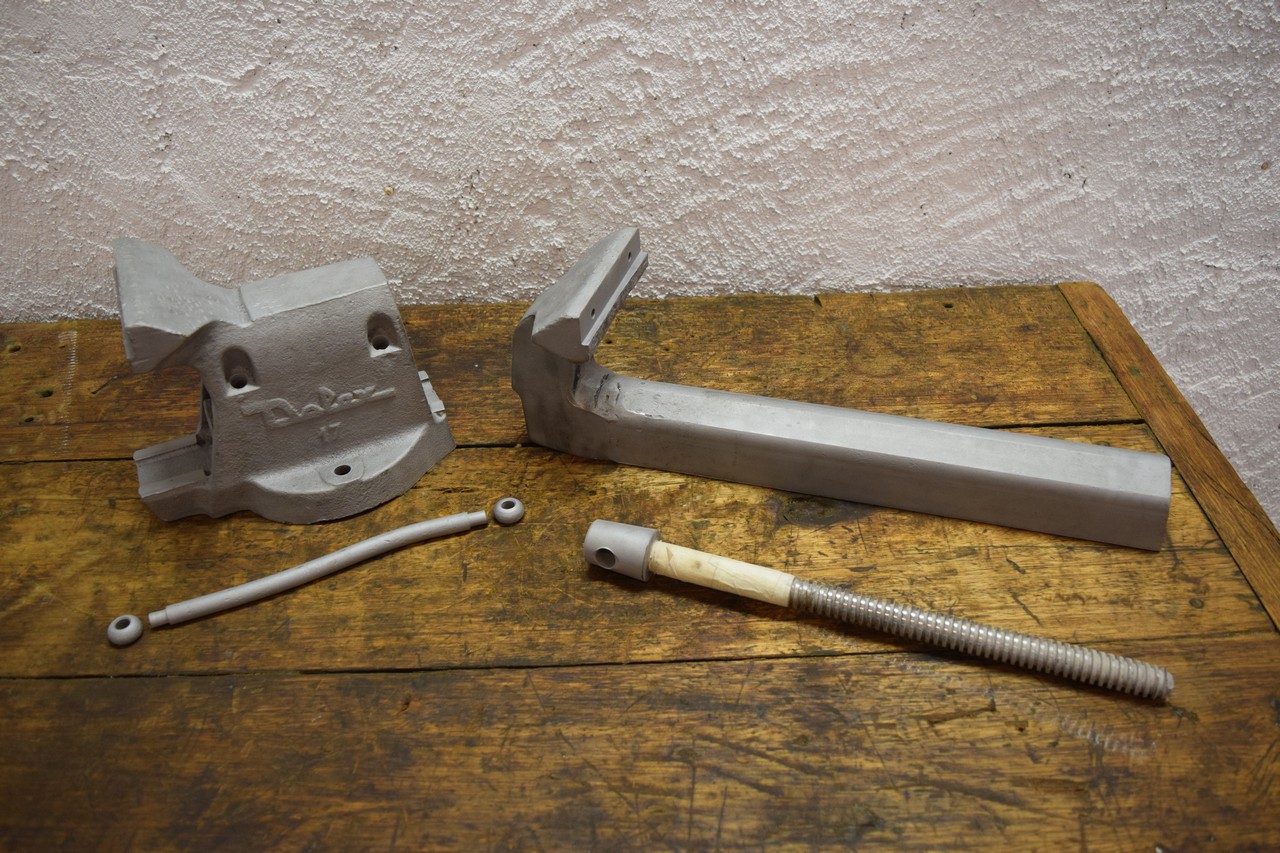

Maintenant que tous les composants de l’étau sont entièrement démontés, nettoyés et dégraissés, je peux passer au sablage !

Je n’ai pas protégé les taraudages, puisqu’ils seront tous refaits par la suite.

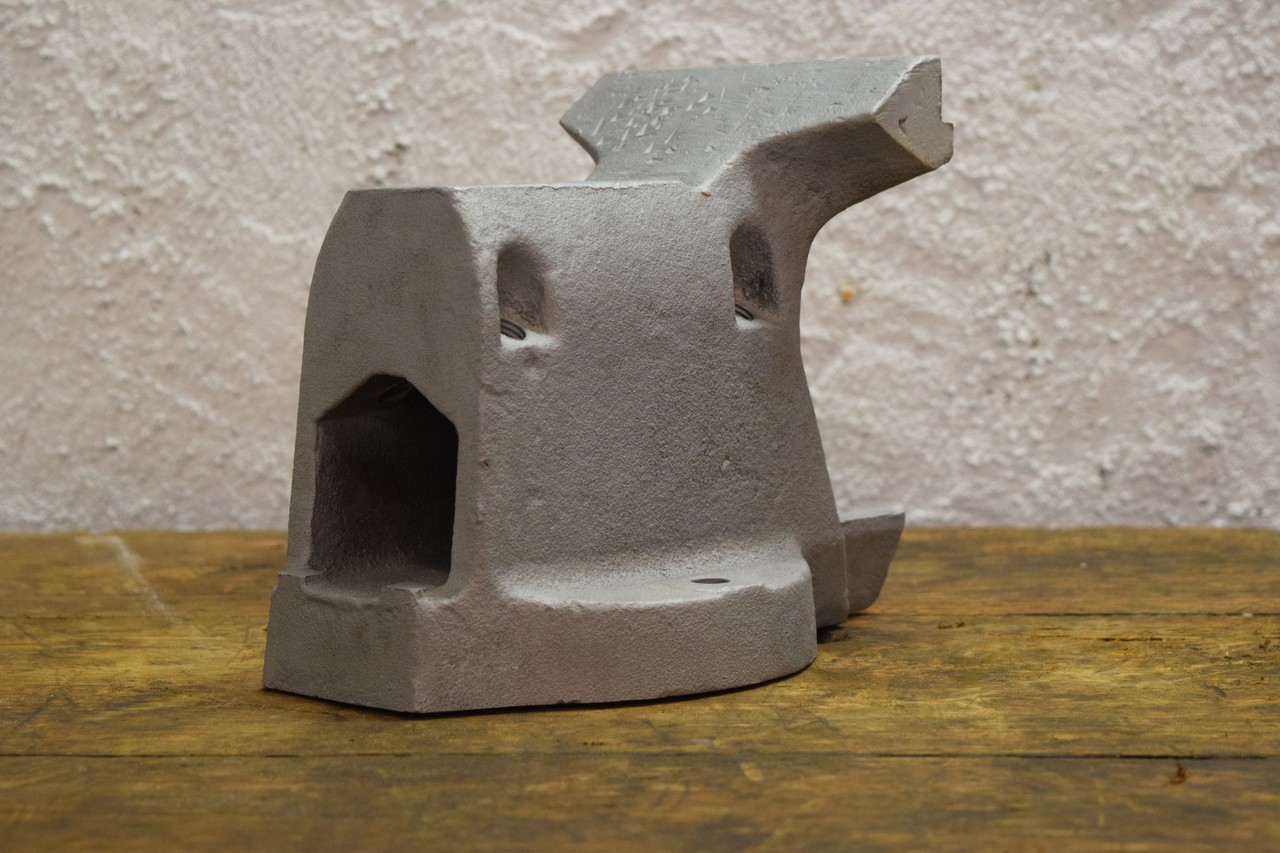

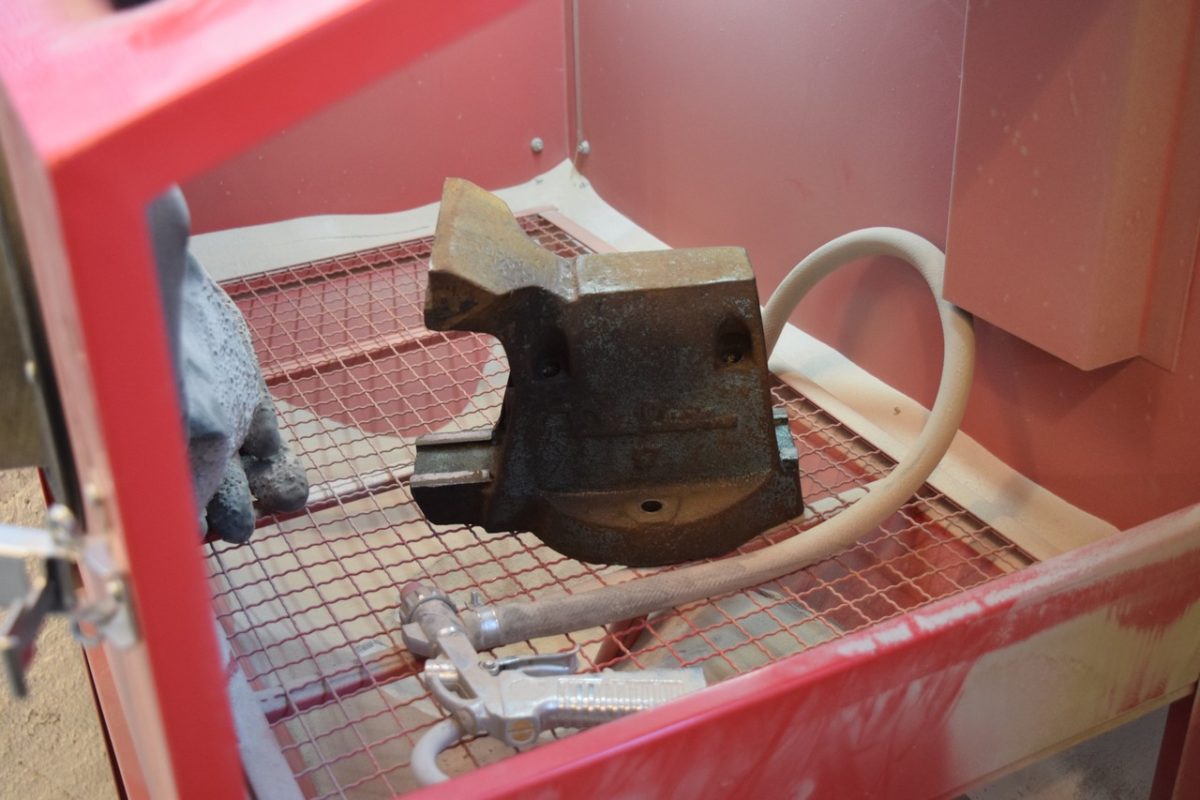

  • Avant sablage au granulat de verre…
  • … après sablage ! Rassurez-vous, le filetage de la vis n’a pas été sablé.

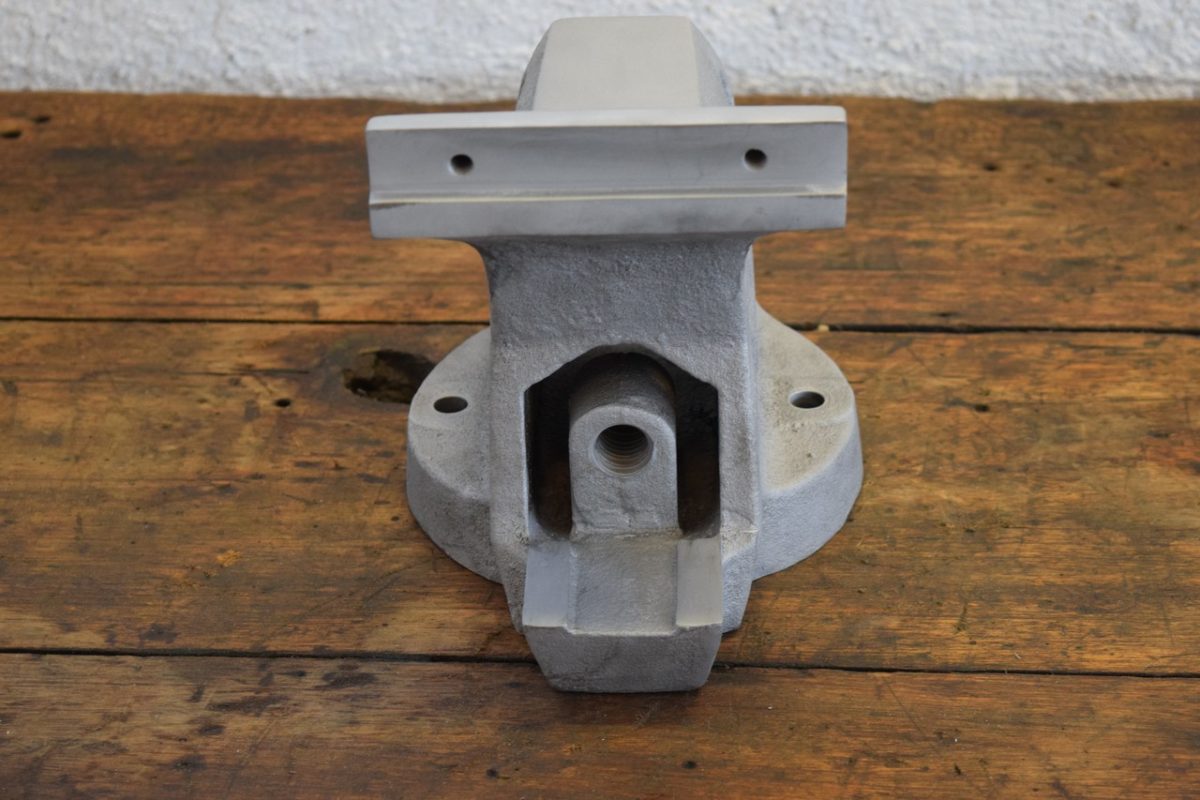

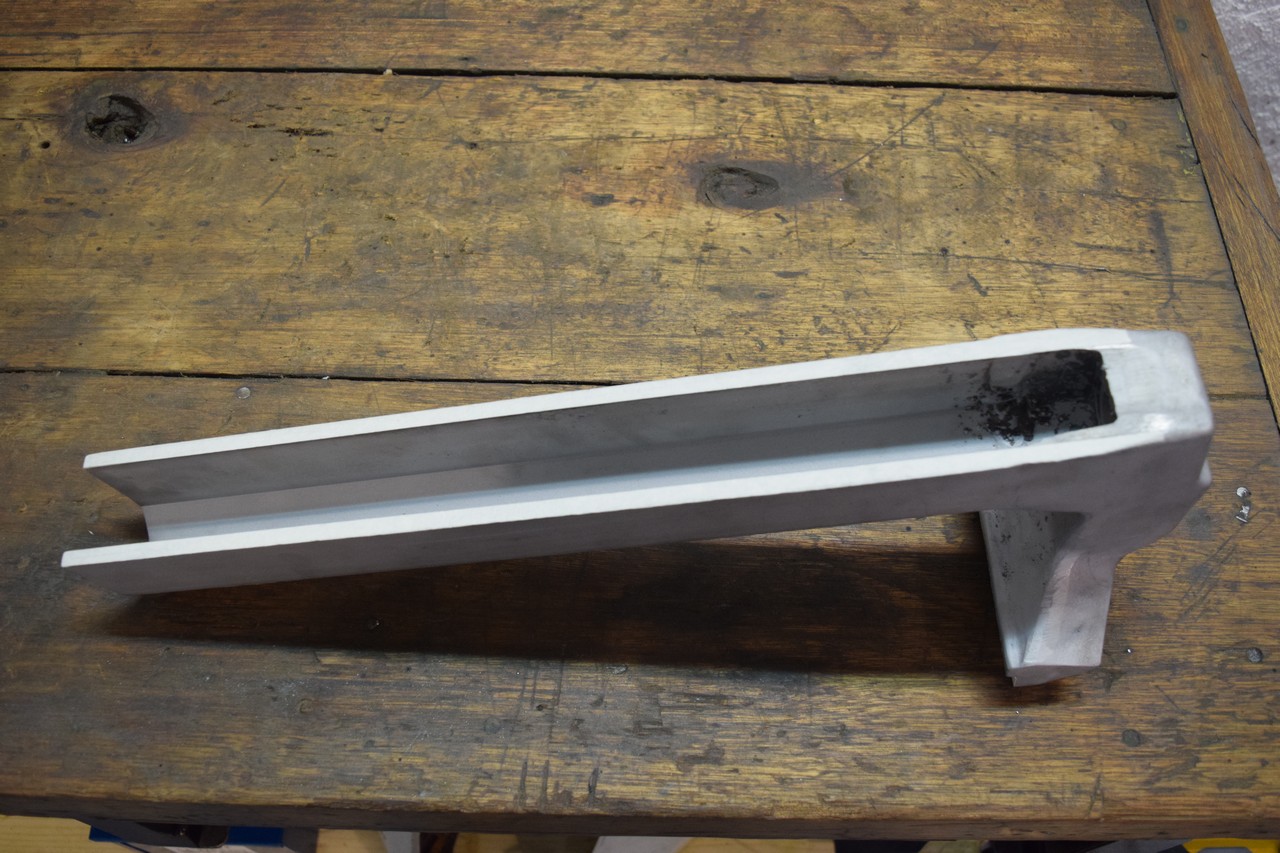

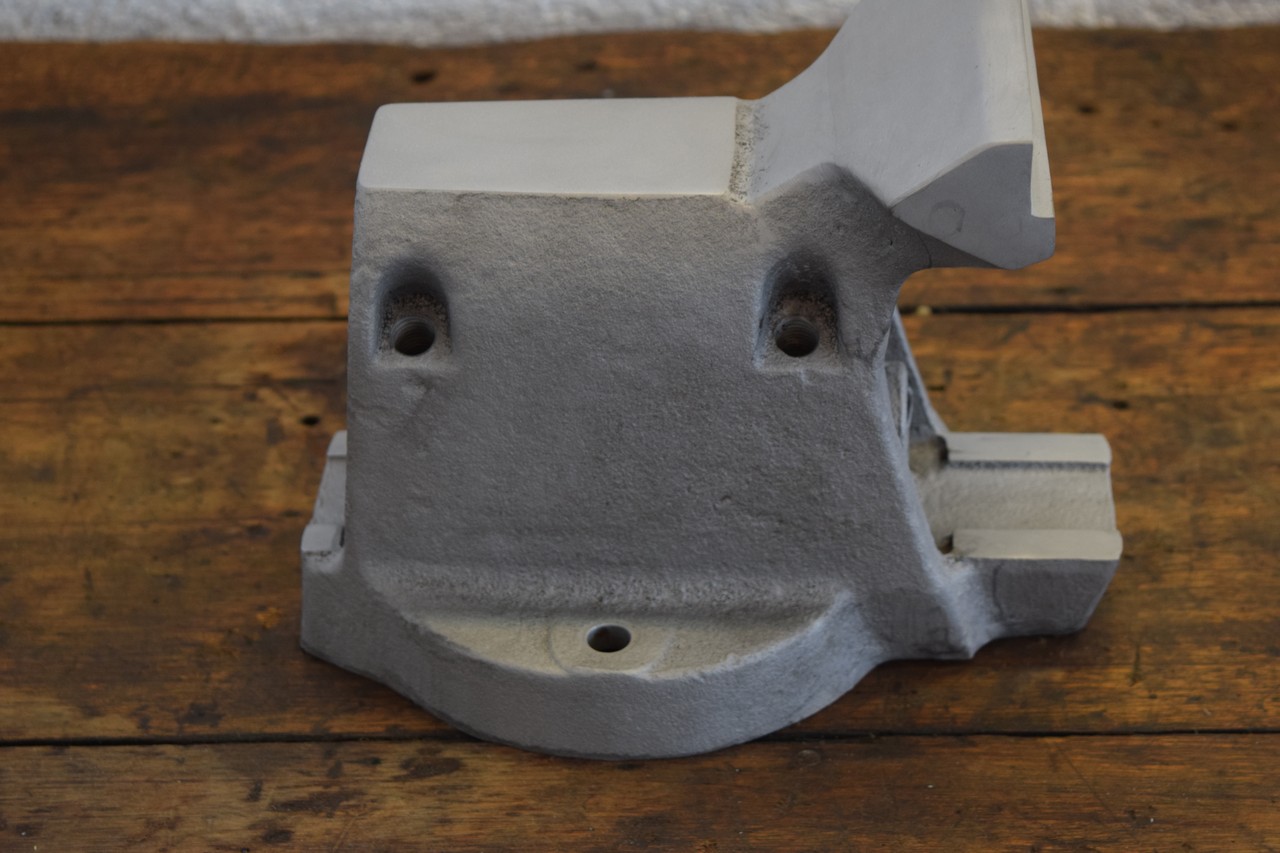

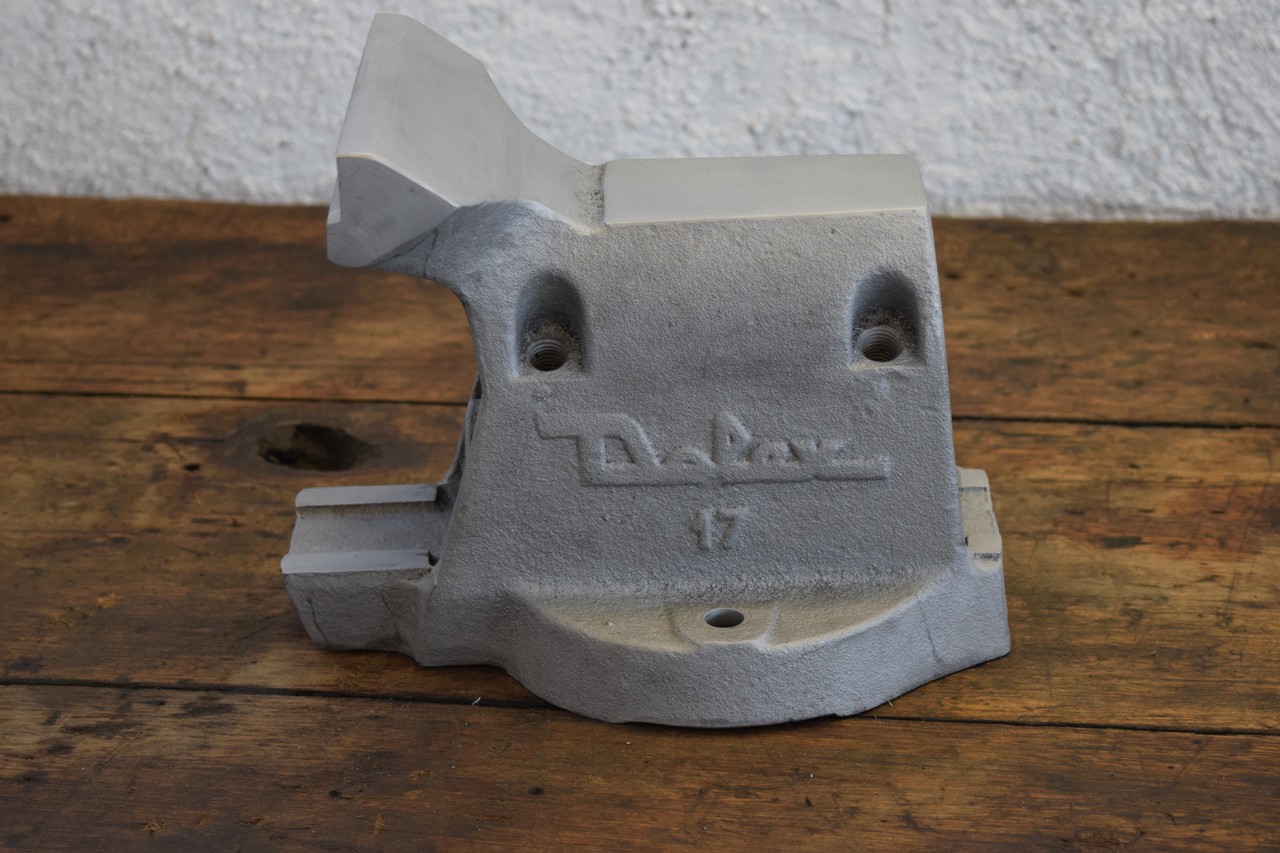

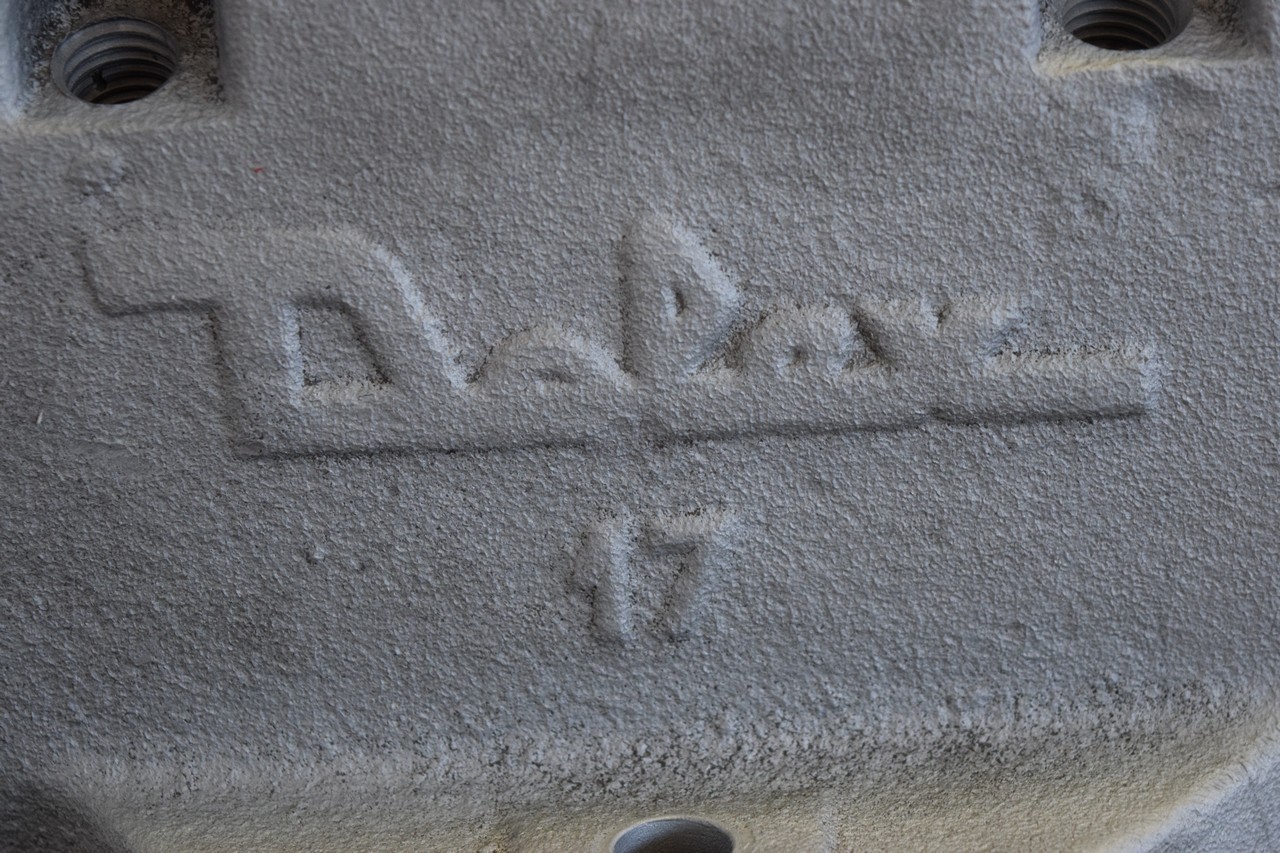

  • C’est propre 😉

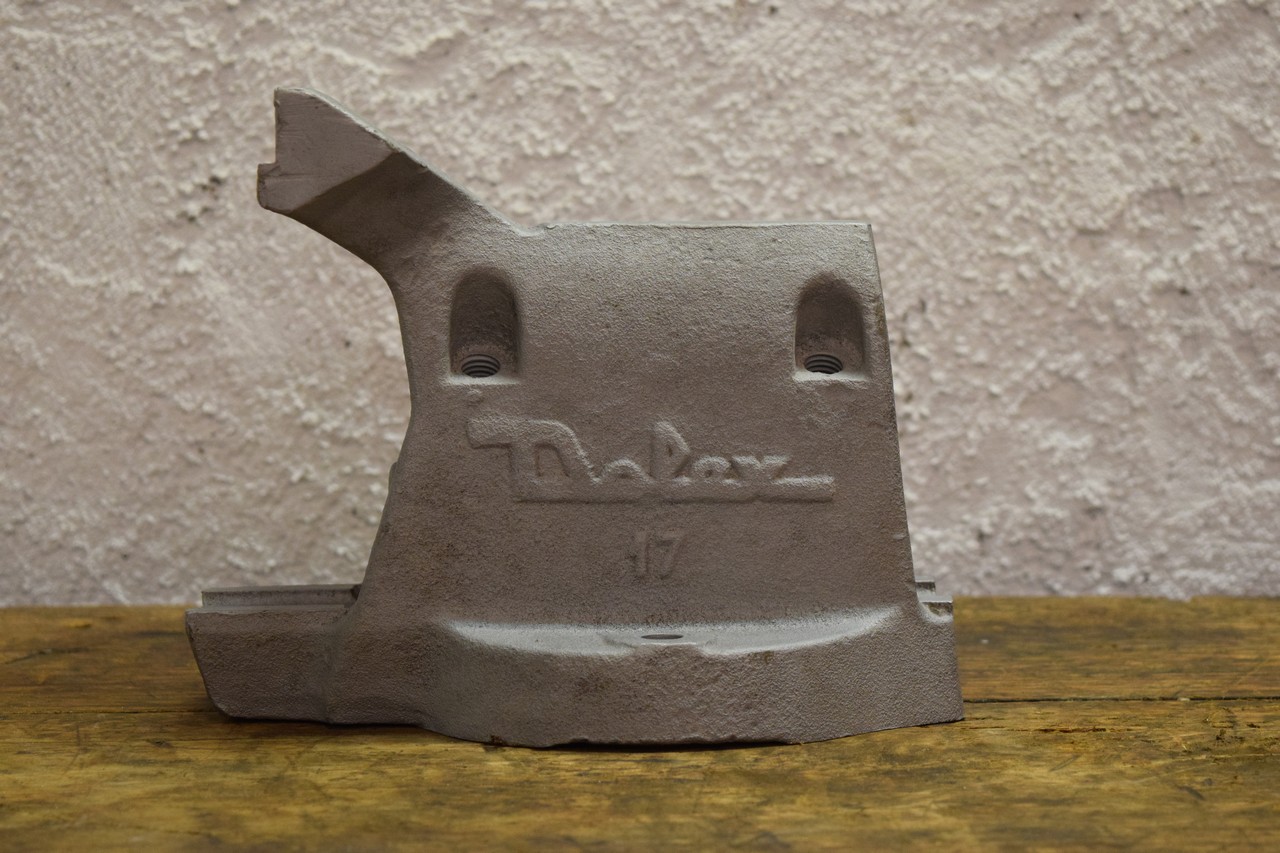

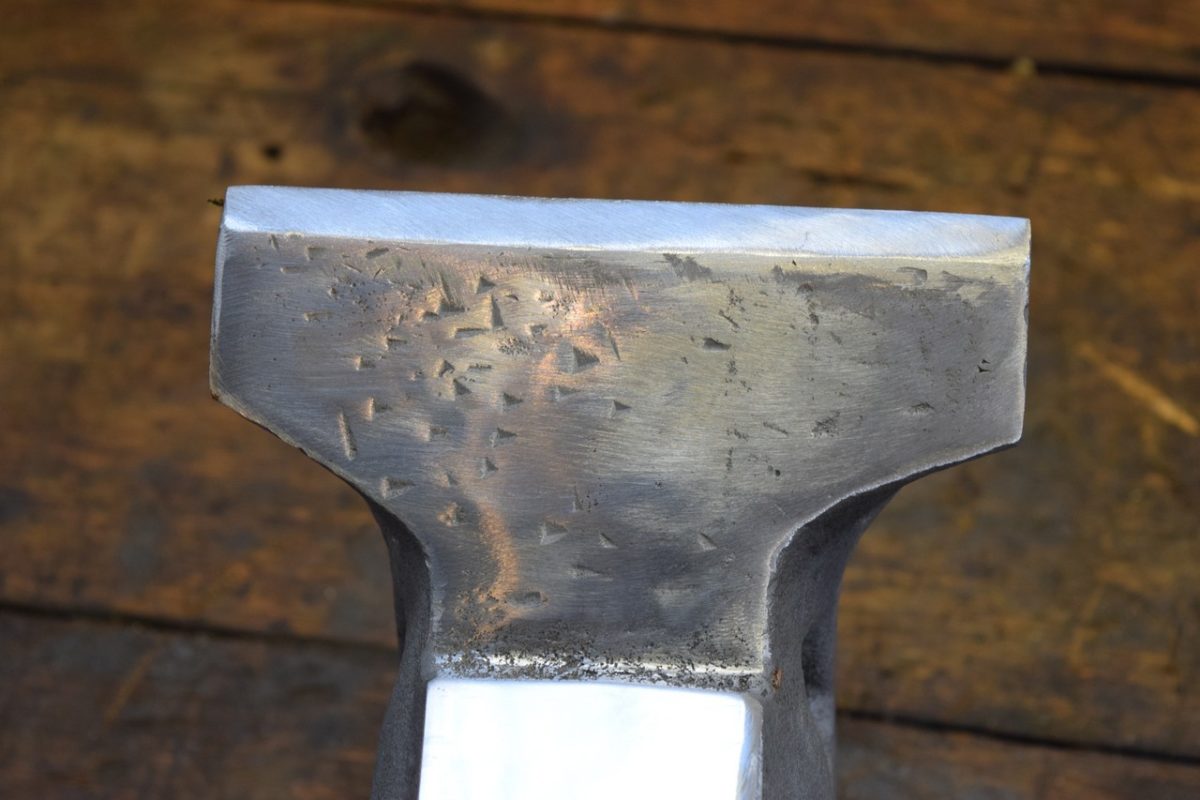

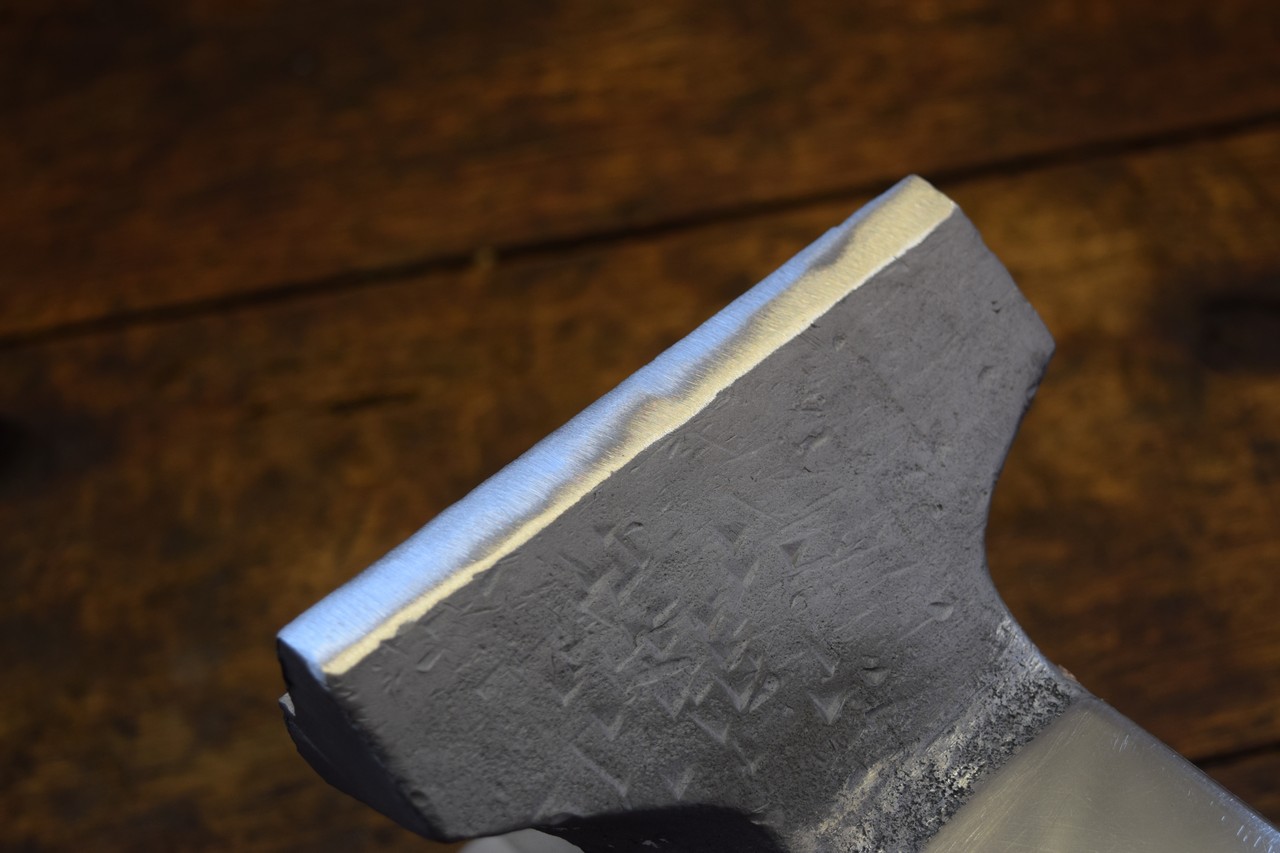

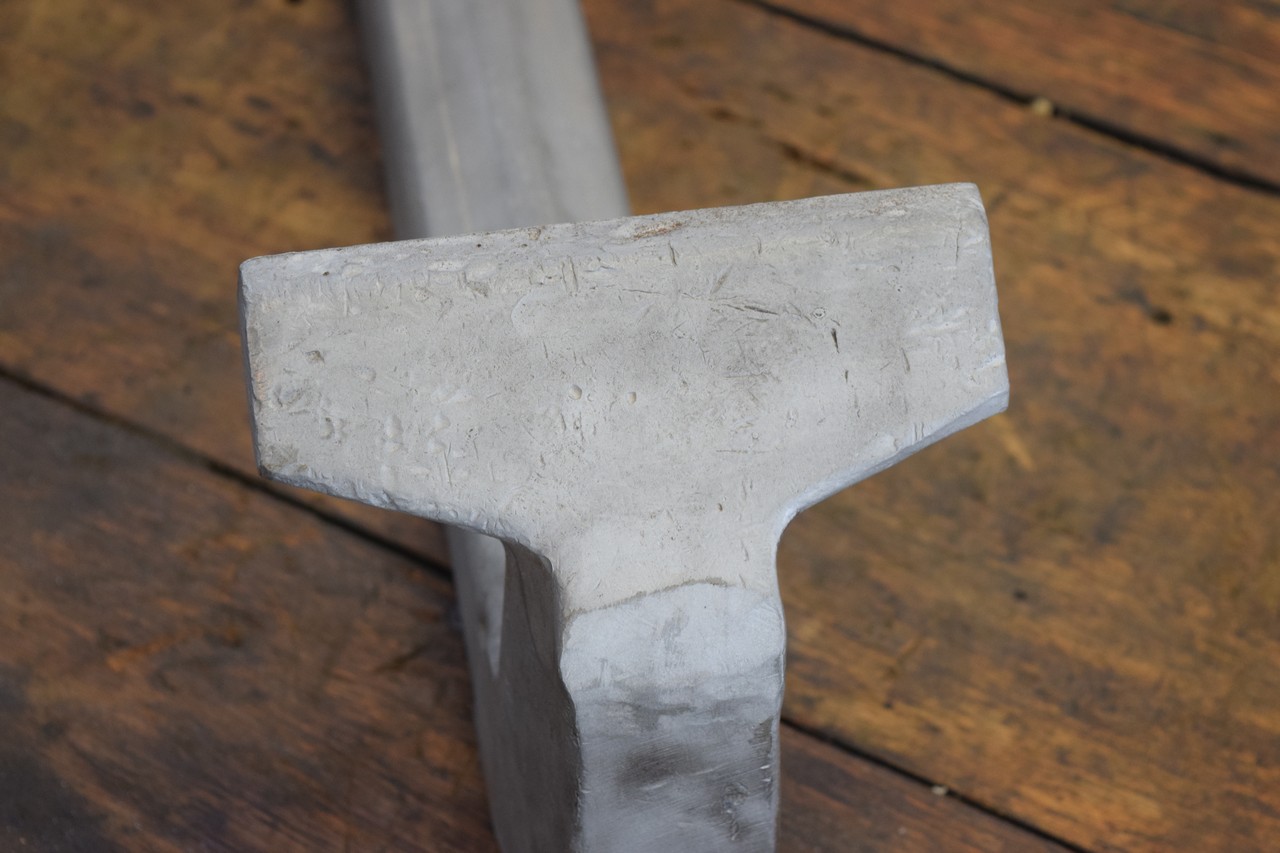

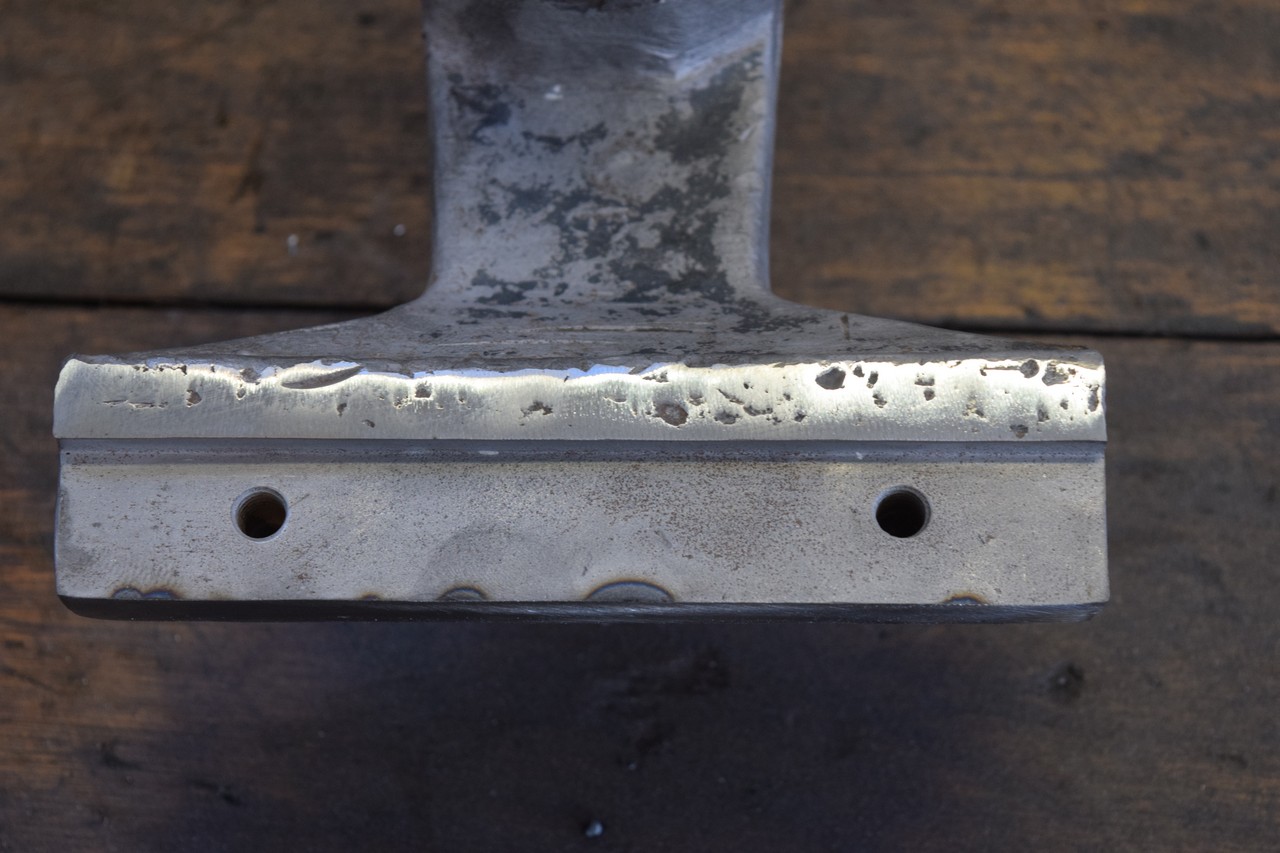

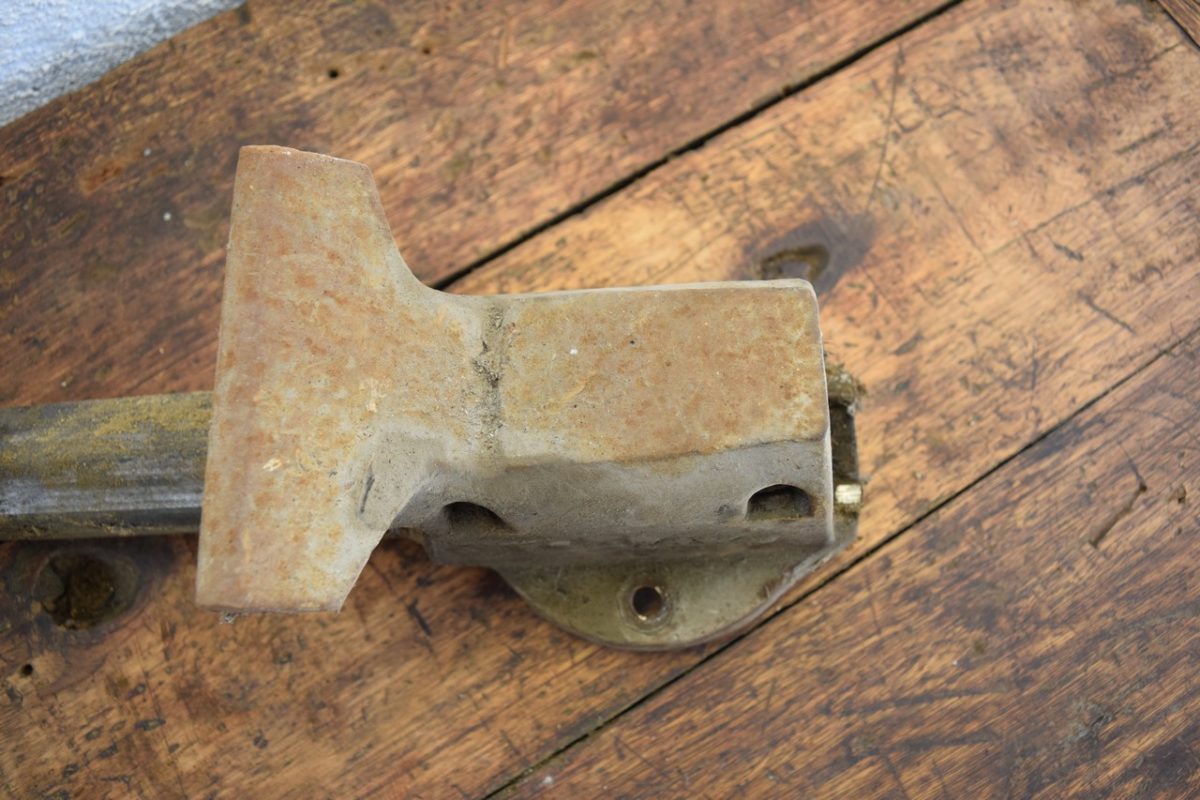

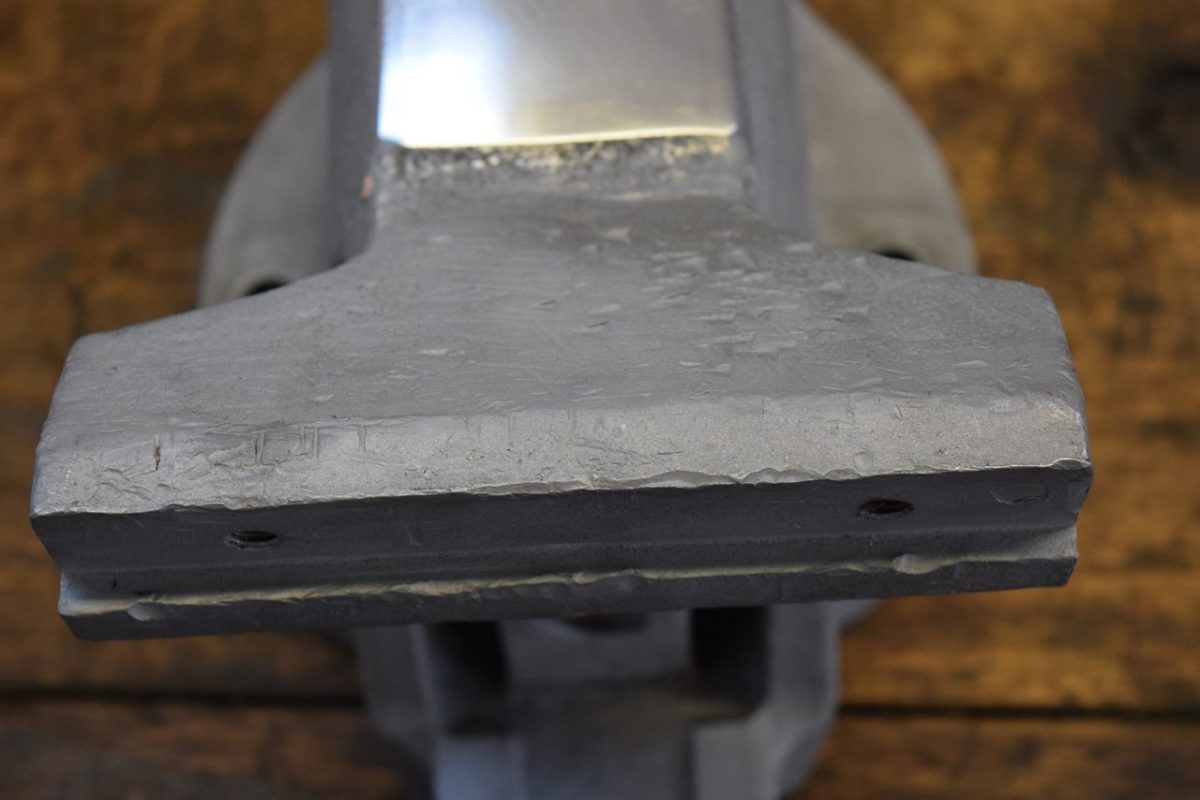

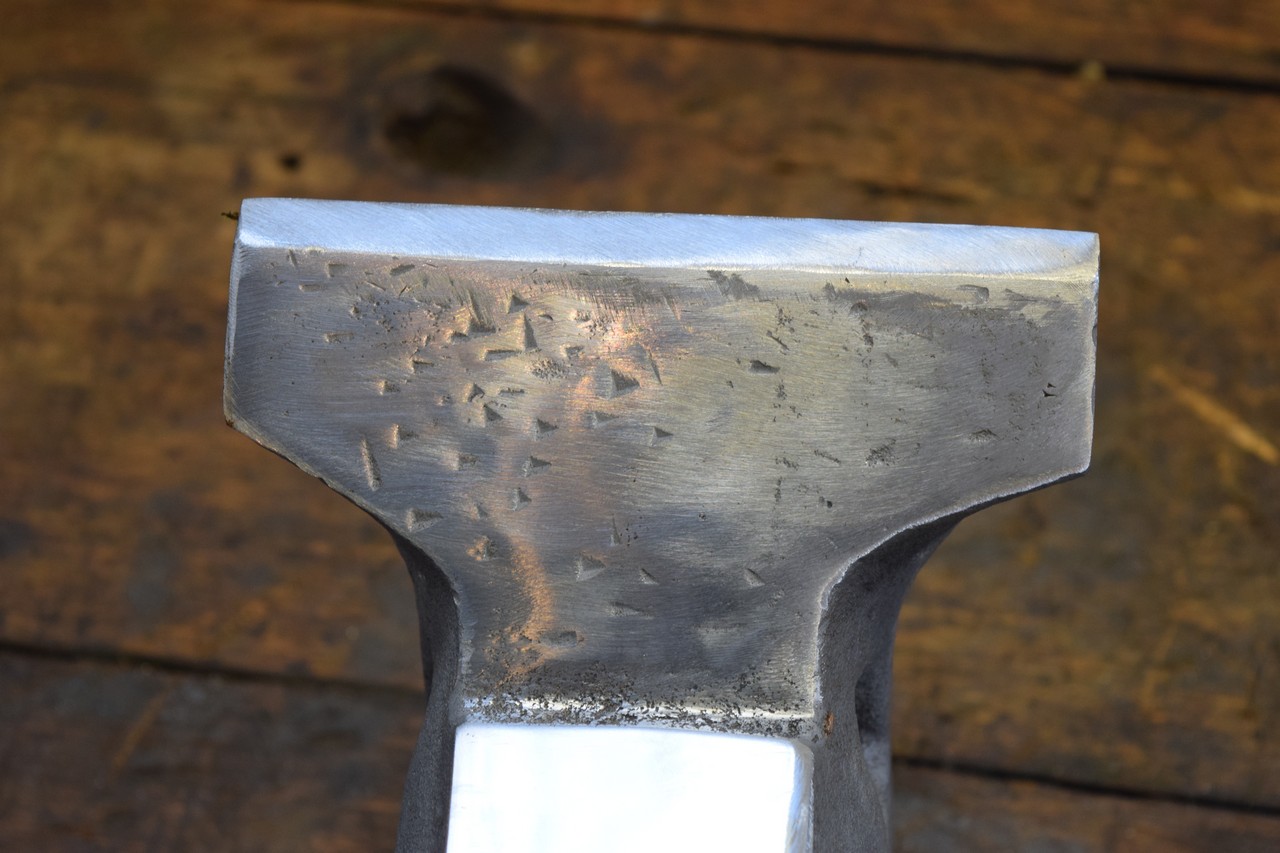

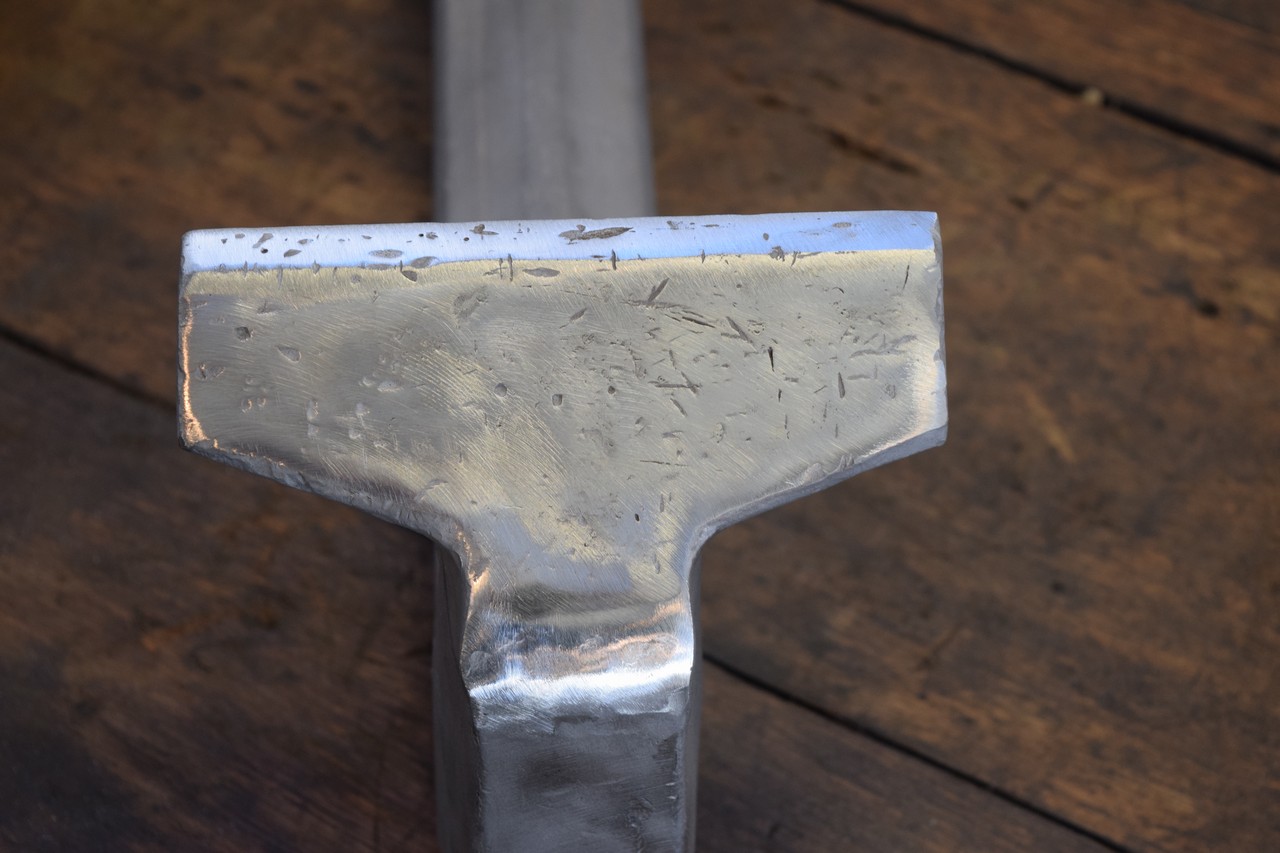

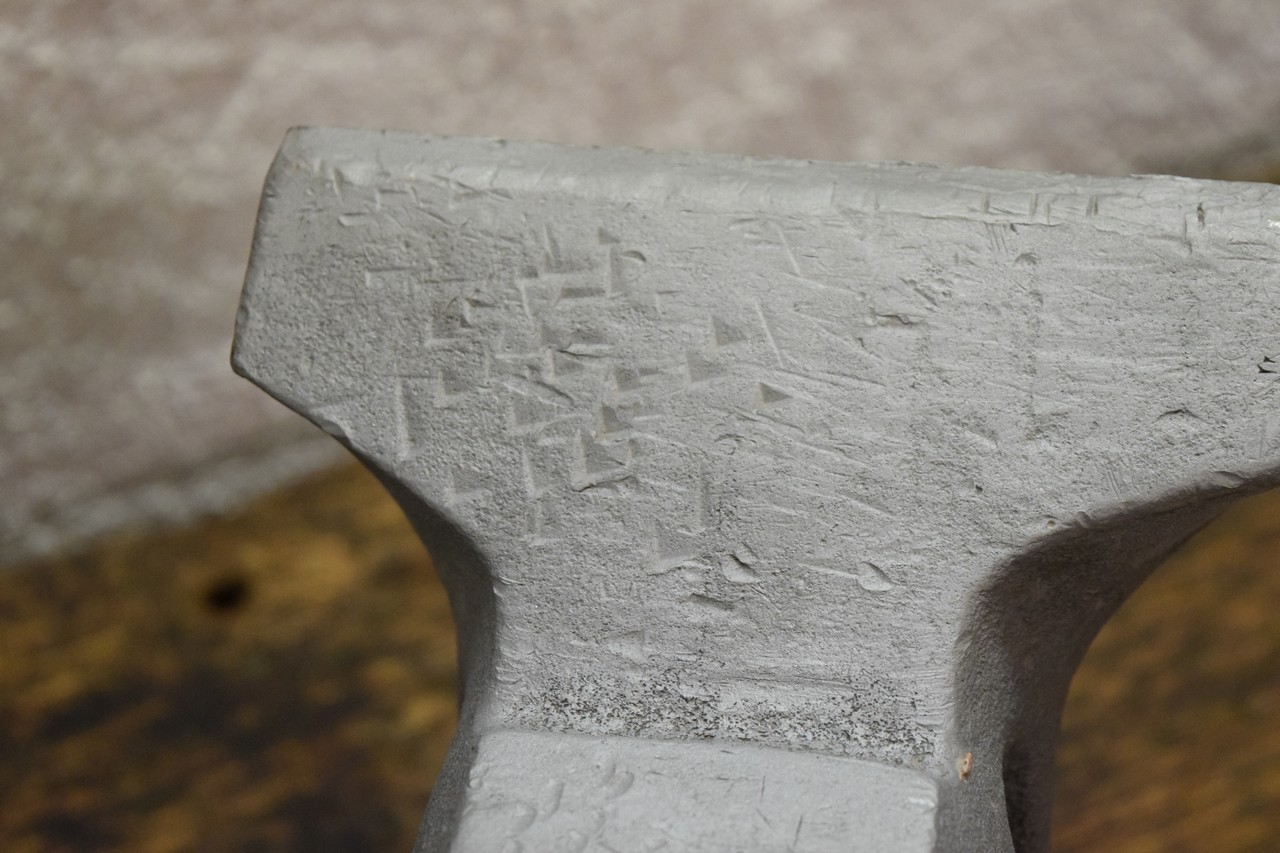

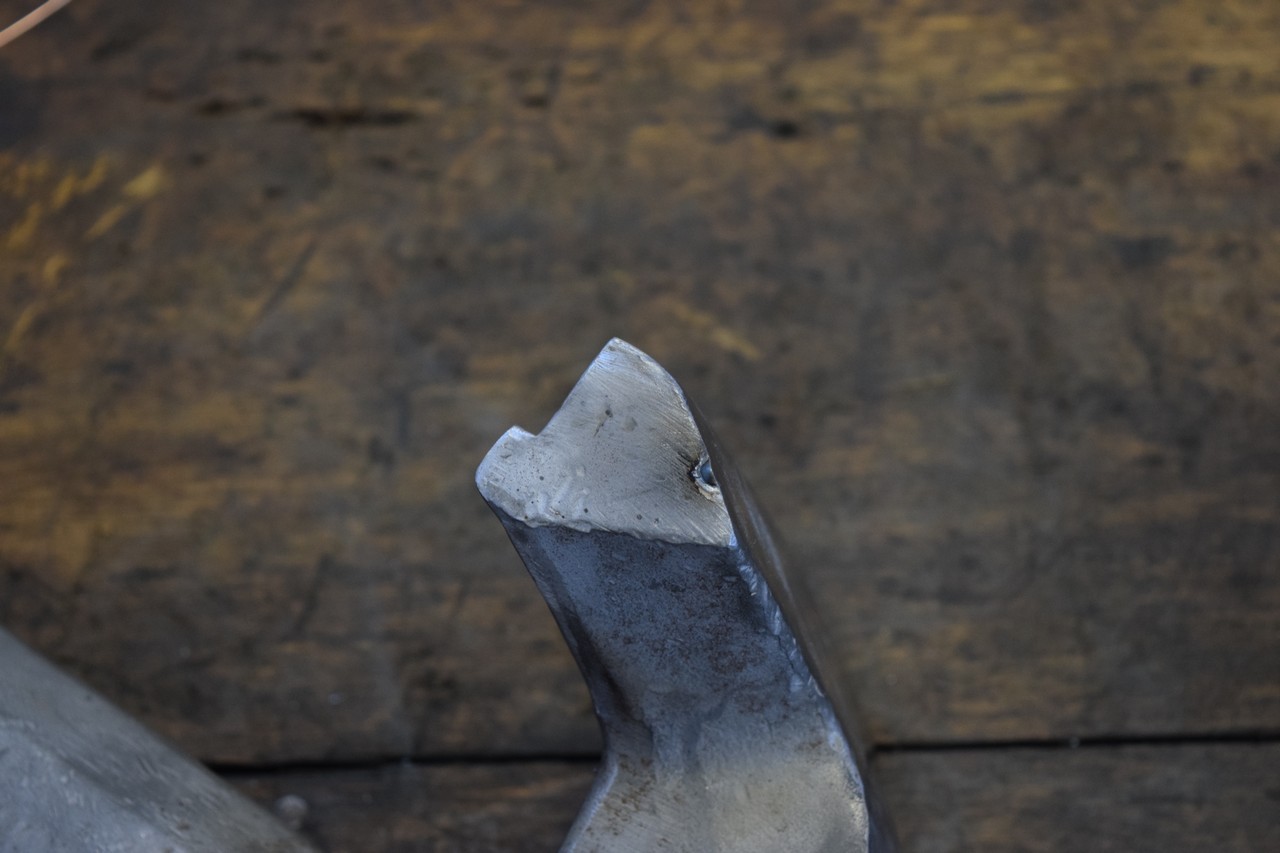

  • L’enclume et la surface de l’étau ont pris de sacrés coups !

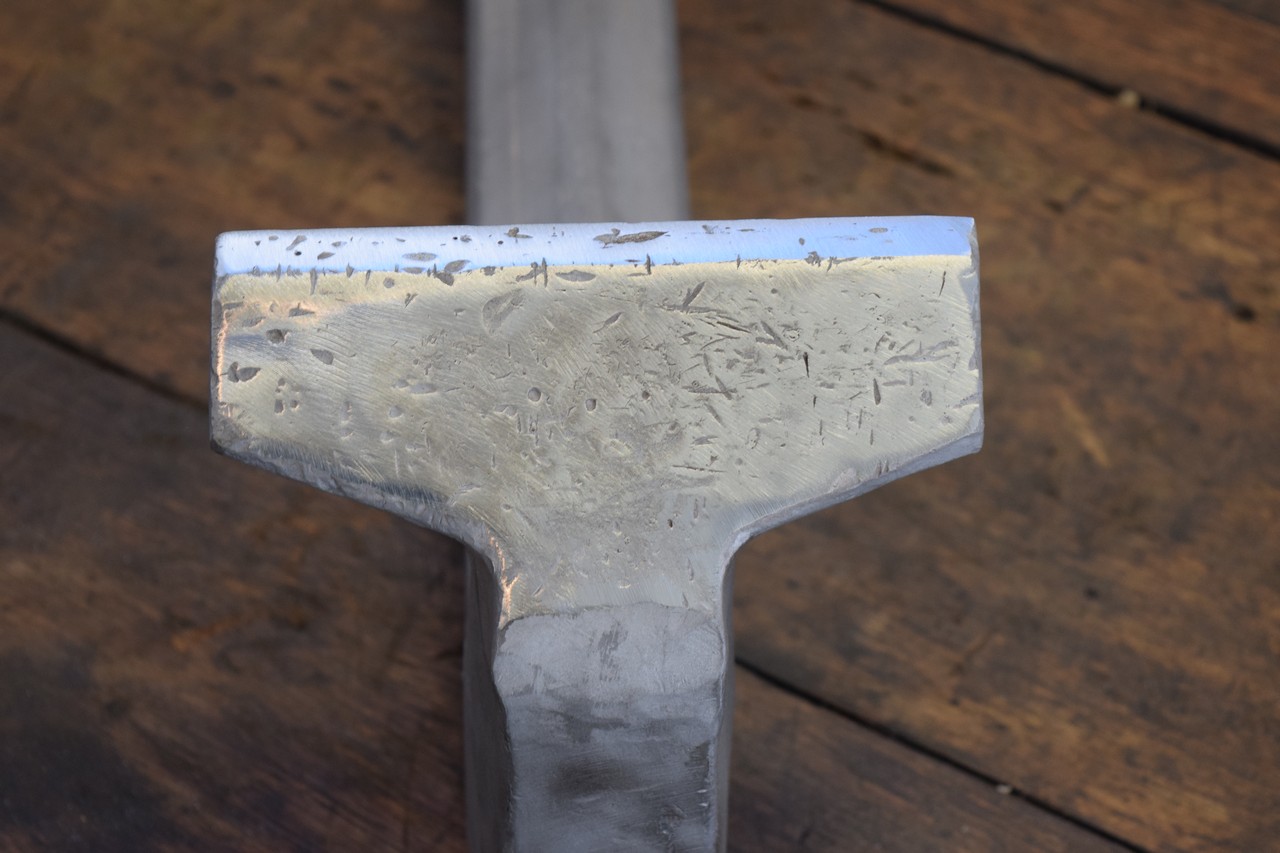

Étape 5 : rénovation de l’enclume

L’enclume étant pleine de coups de marteaux, je décide d’enlever un peu de matière pour lui refaire une surface lisse et parfaitement plane.

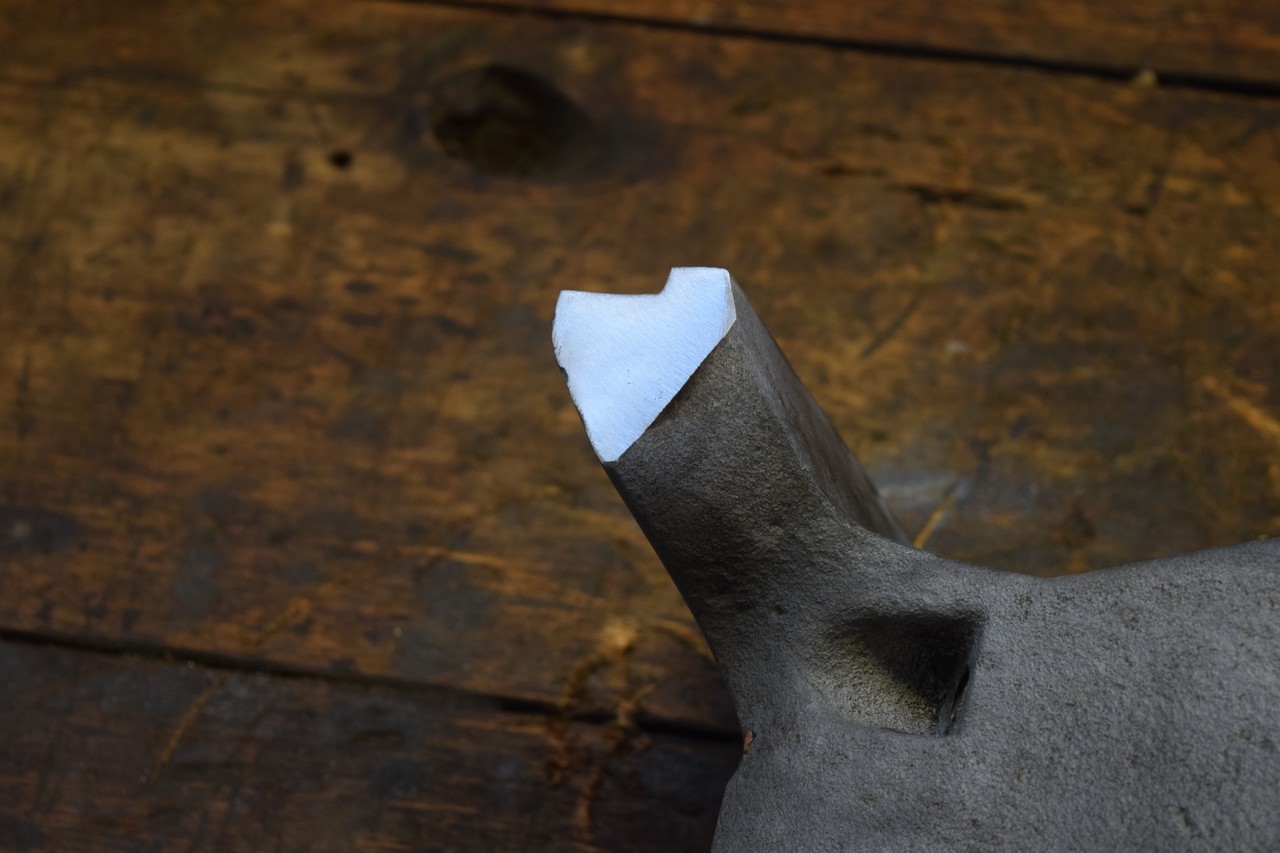

N’étant pas équipée de fraise, je fais ça à la lime. C’est long, mais c’est le seul moyen que j’ai pour enlever de la matière tout en obtenant une surface plane.

Je ne veux pas non plus une surface poli “miroir”, ça reste une enclume et je restaure cet étau dans le but de m’en servir tous les jours à l’atelier, pas pour le mettre en vitrine ! 🙂

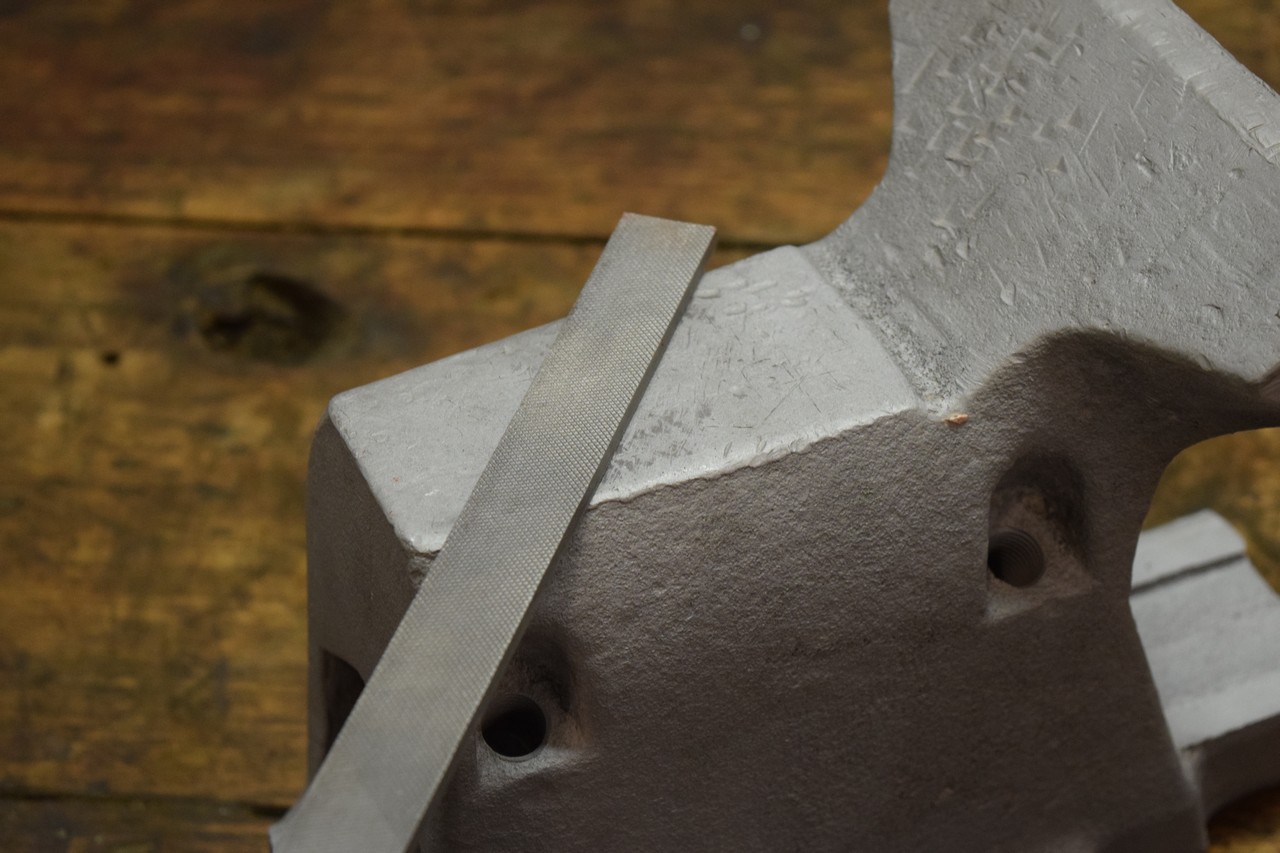

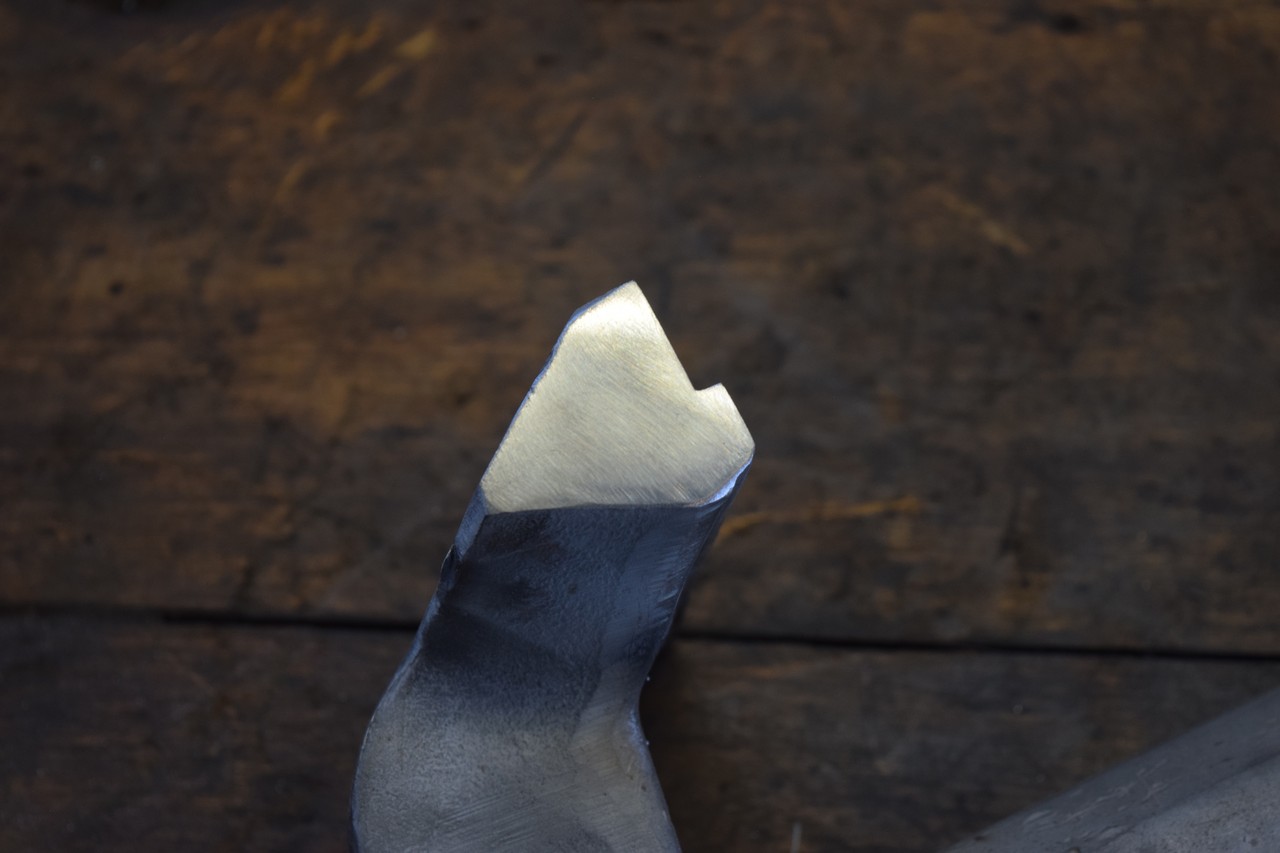

  • Je commence à la lime bâtarde puis à la lime demi-douce.

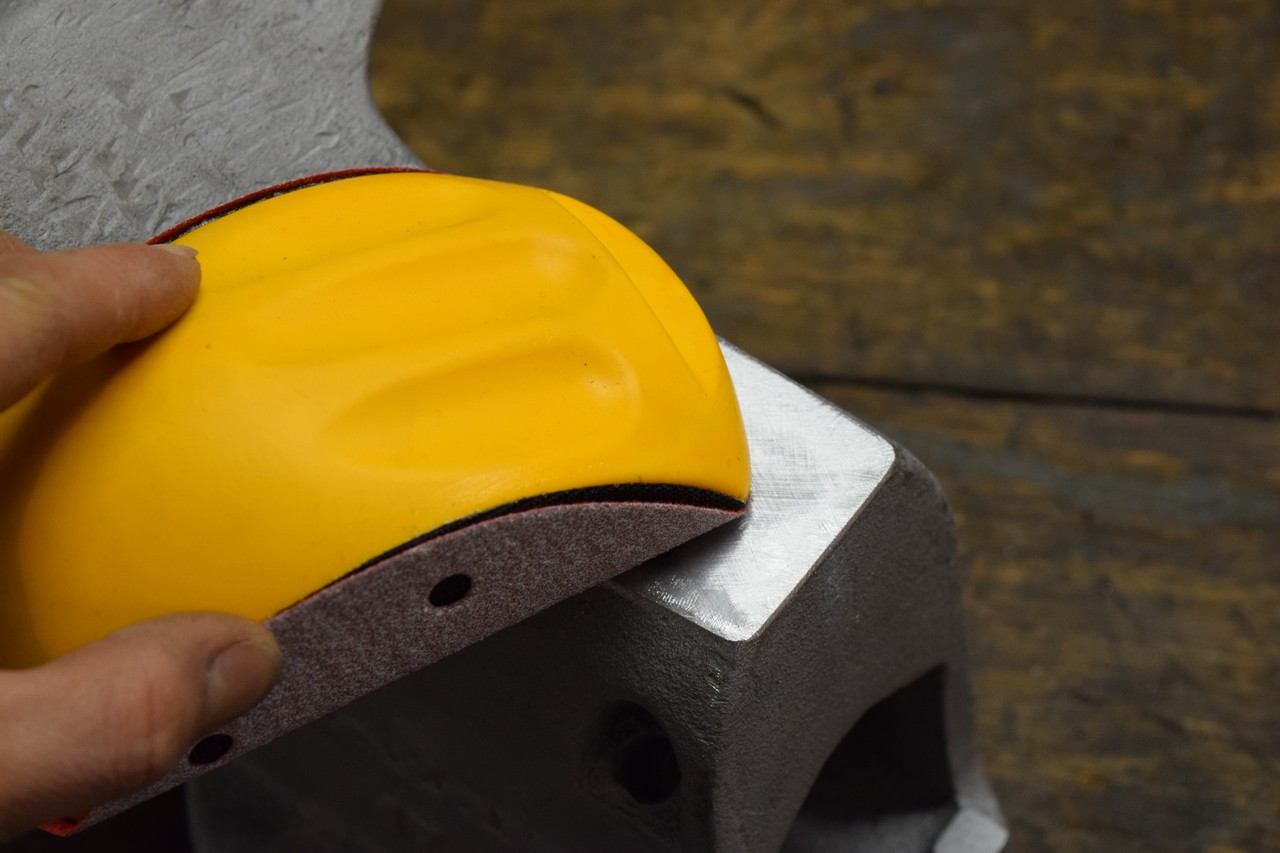

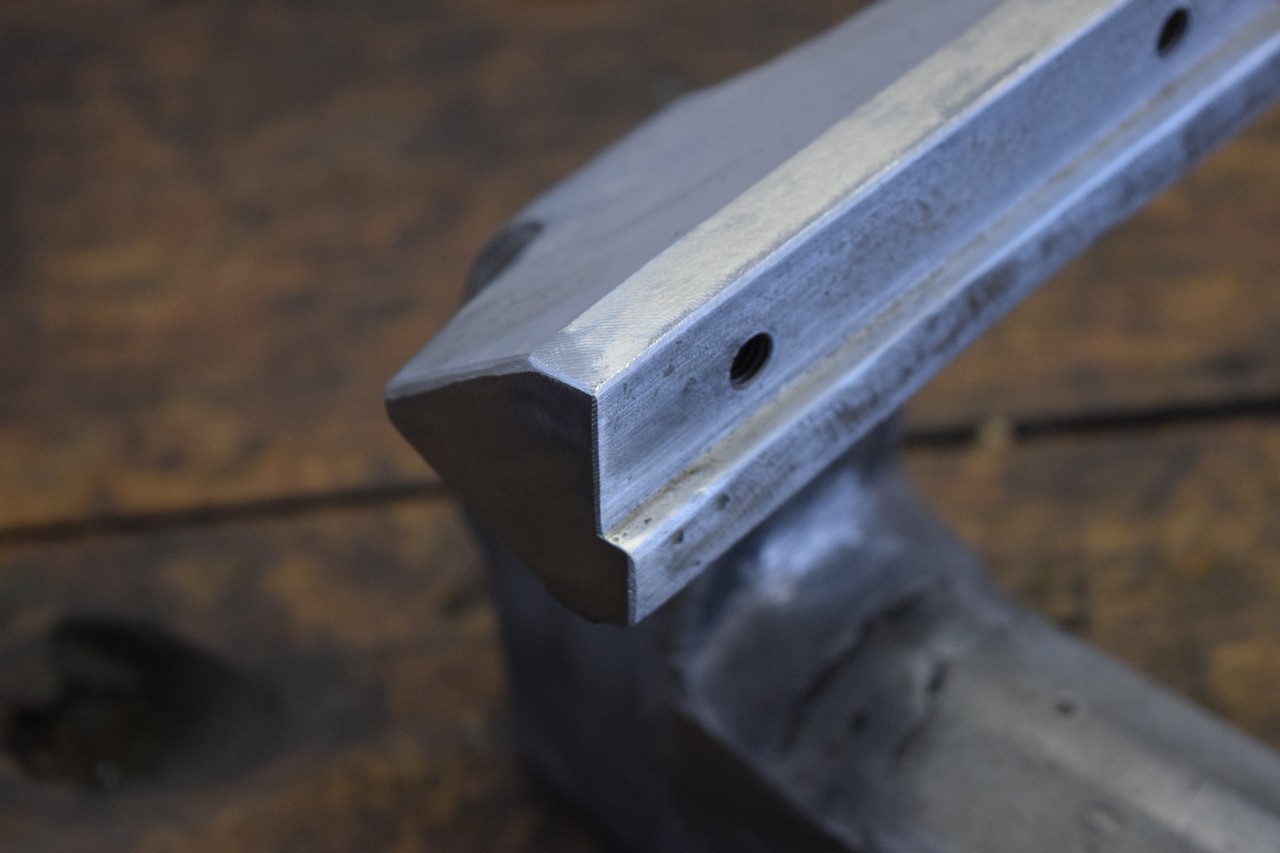

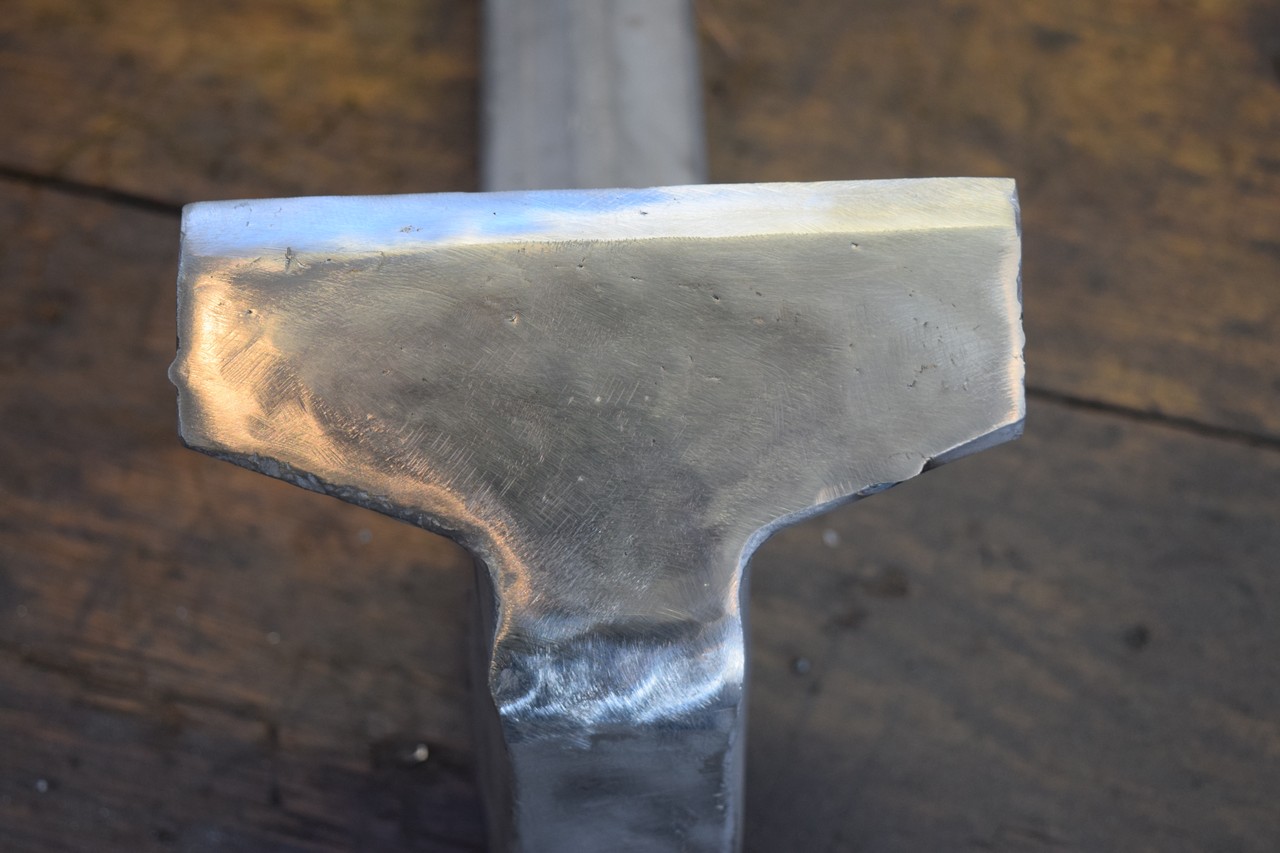

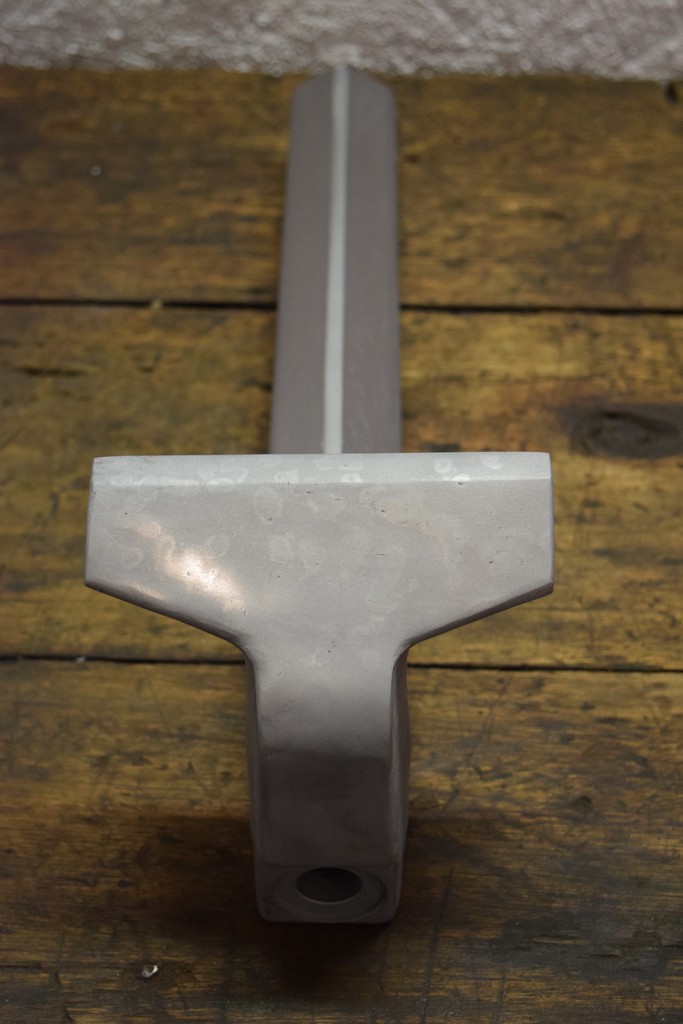

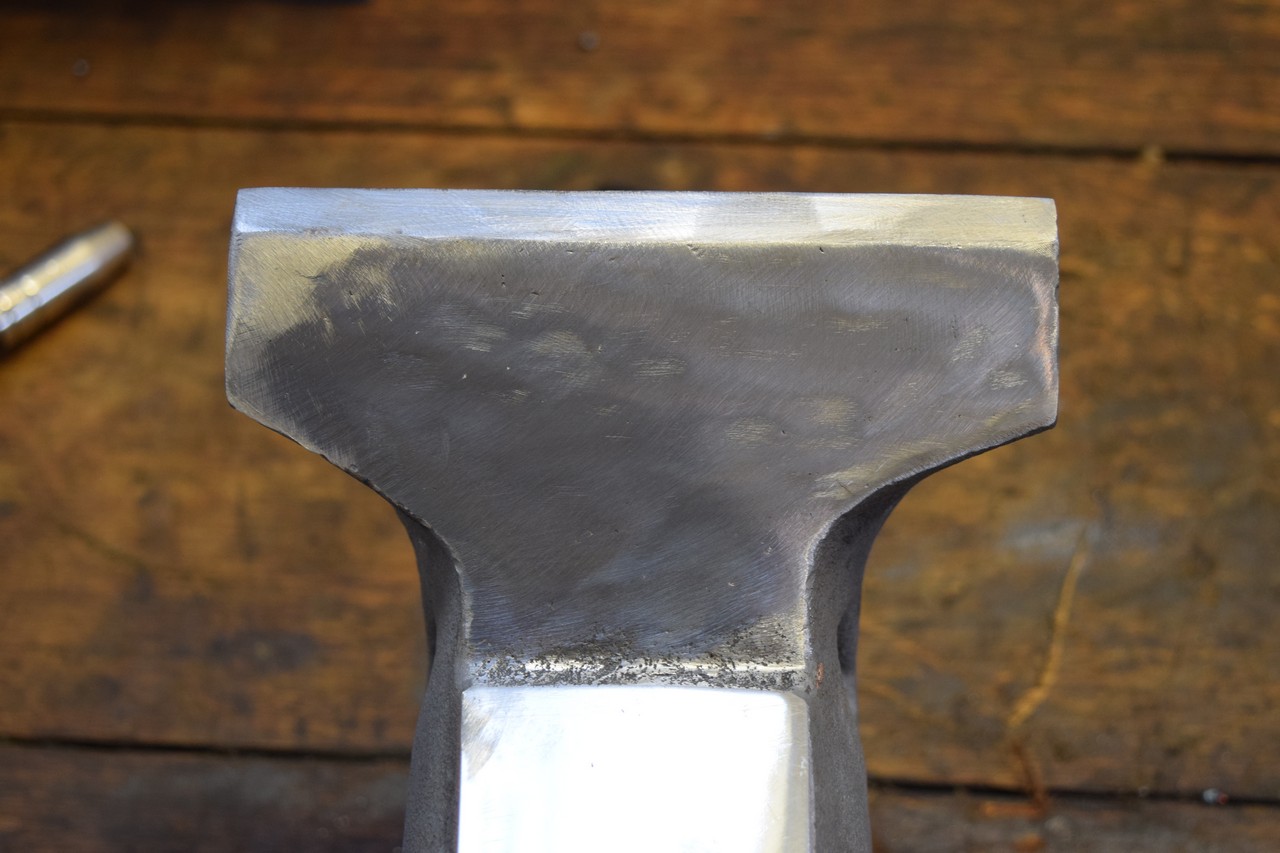

  • Puis ponçage au grain P80, puis 120, 180 etc jusqu’à descendre au grain 400.

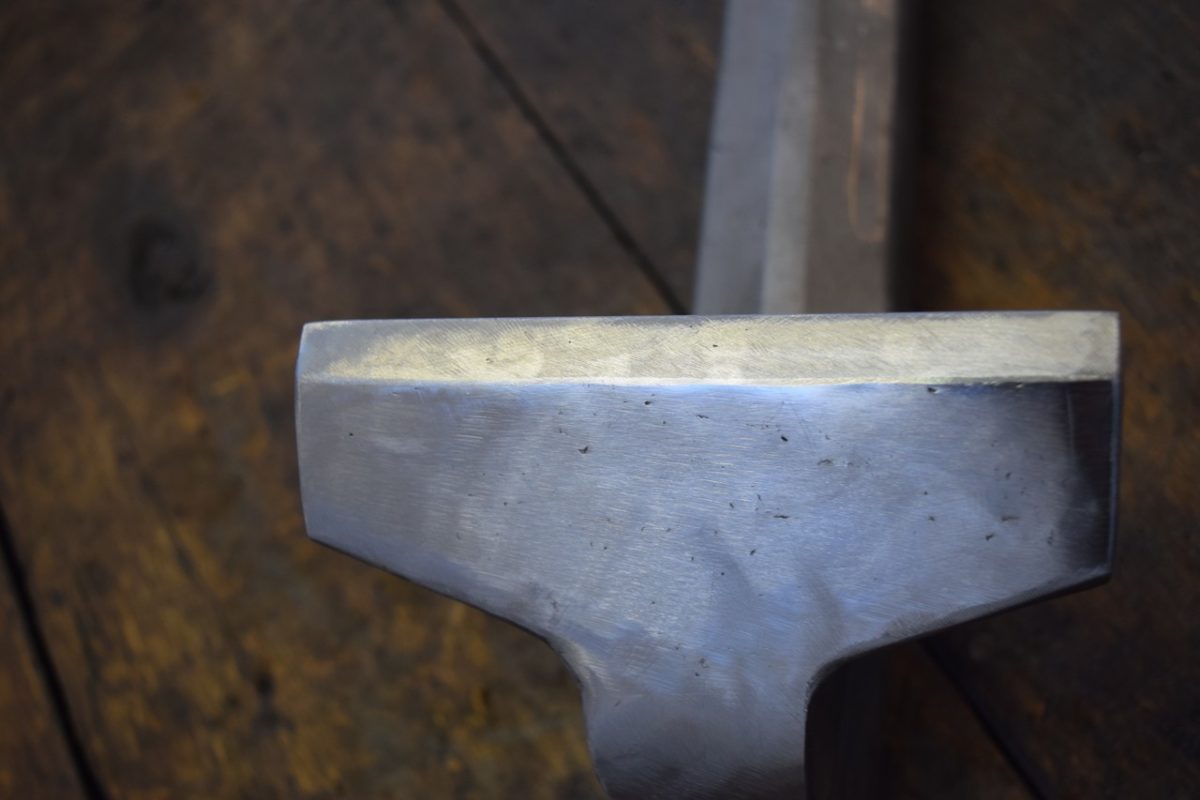

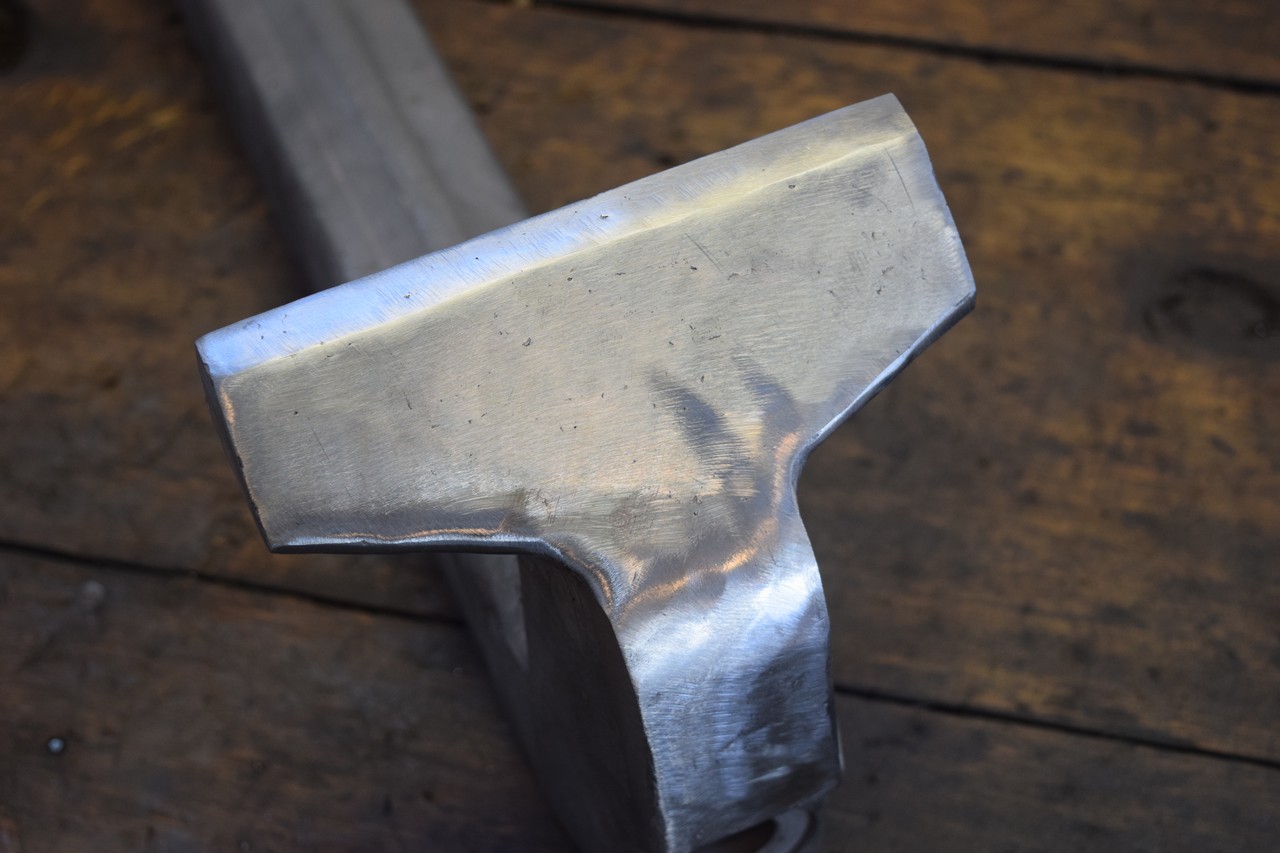

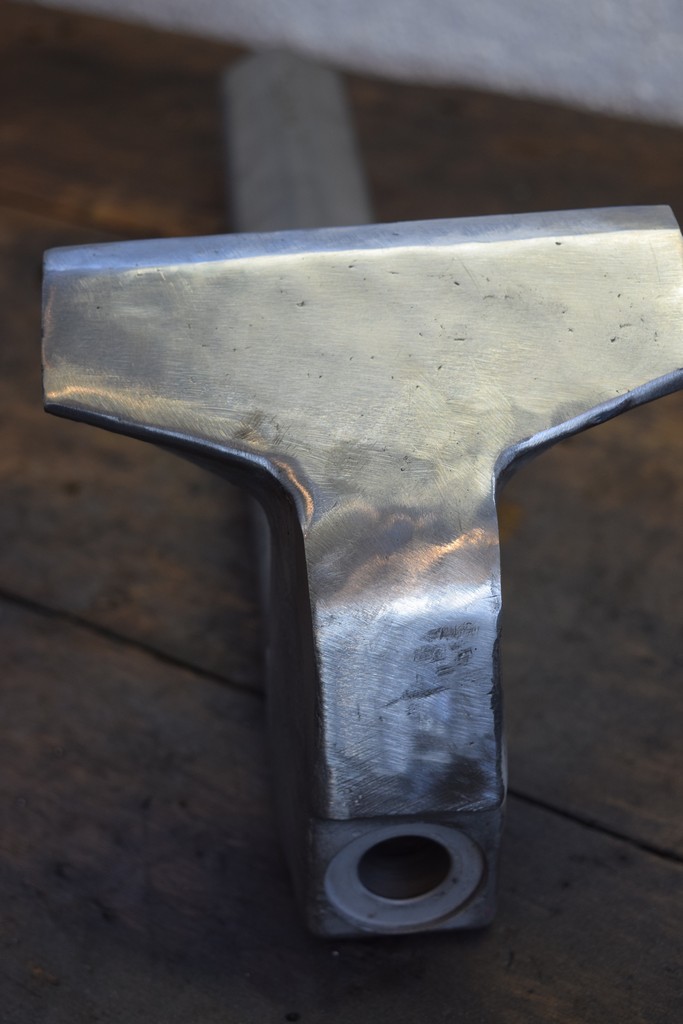

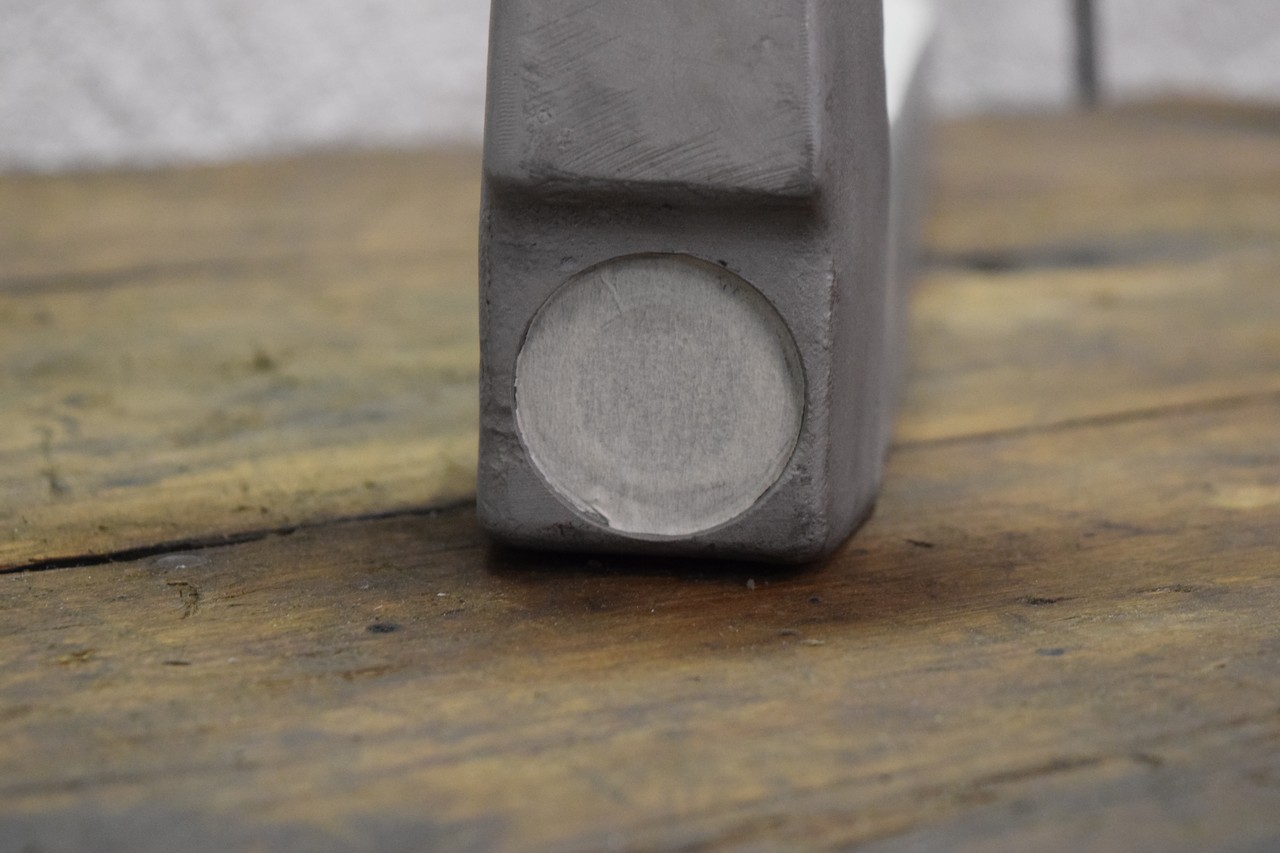

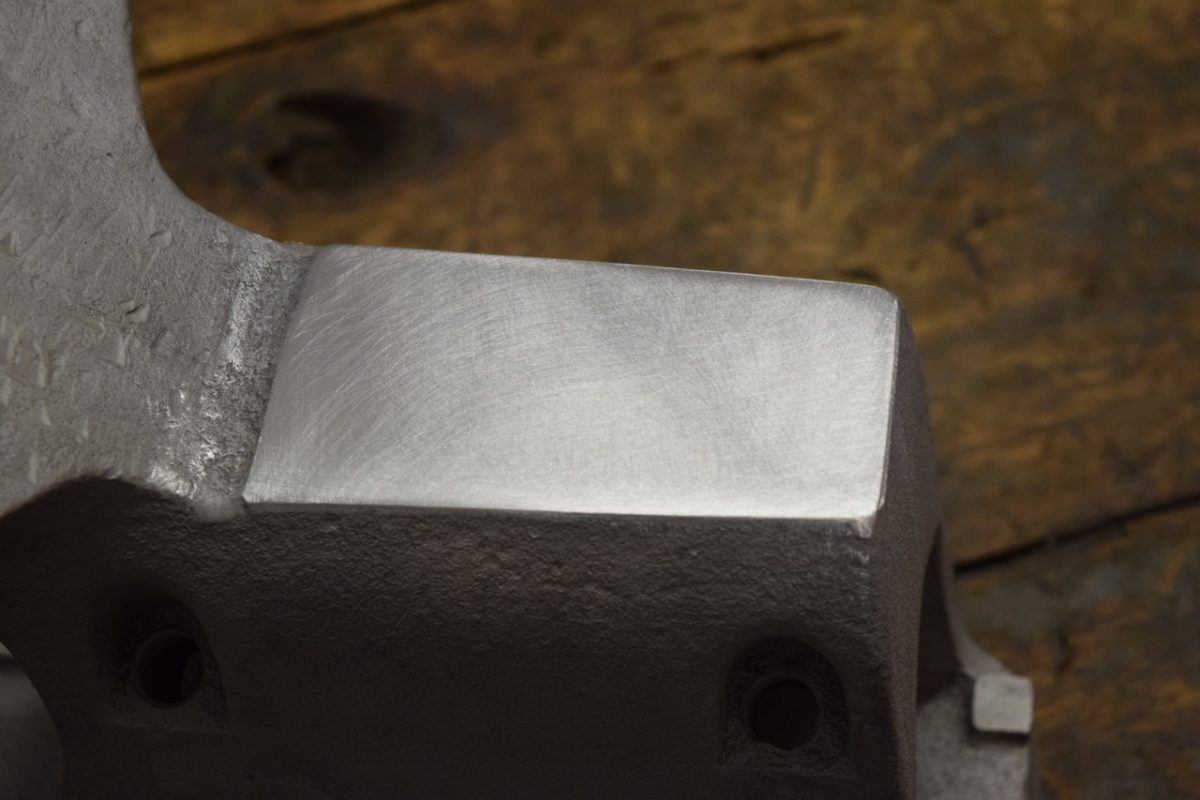

  • Après un léger polissage, ce sera amplement suffisant.

Étape 6 : réfection des surfaces

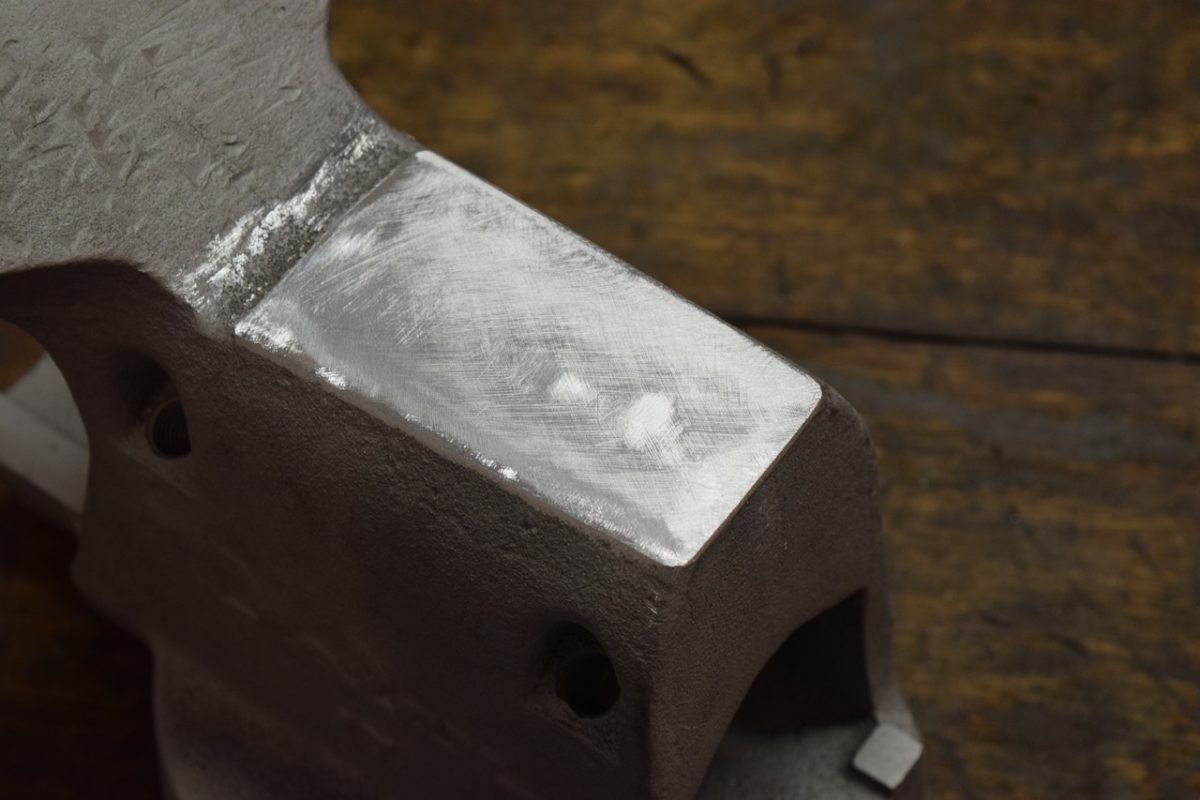

Réfection des surfaces de la partie mobile

Je commence par la partie supérieure qui, comme toujours sur un étau, est la plus endommagée.

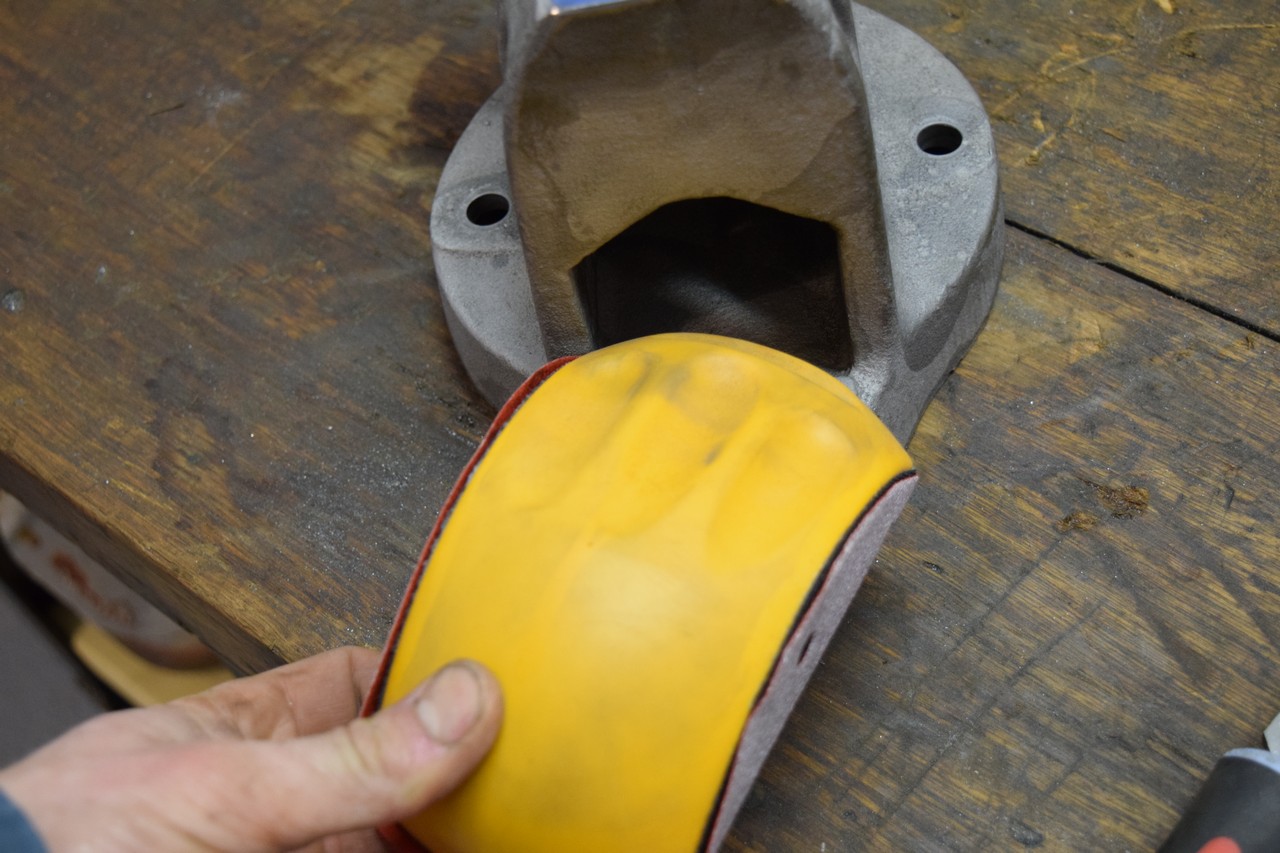

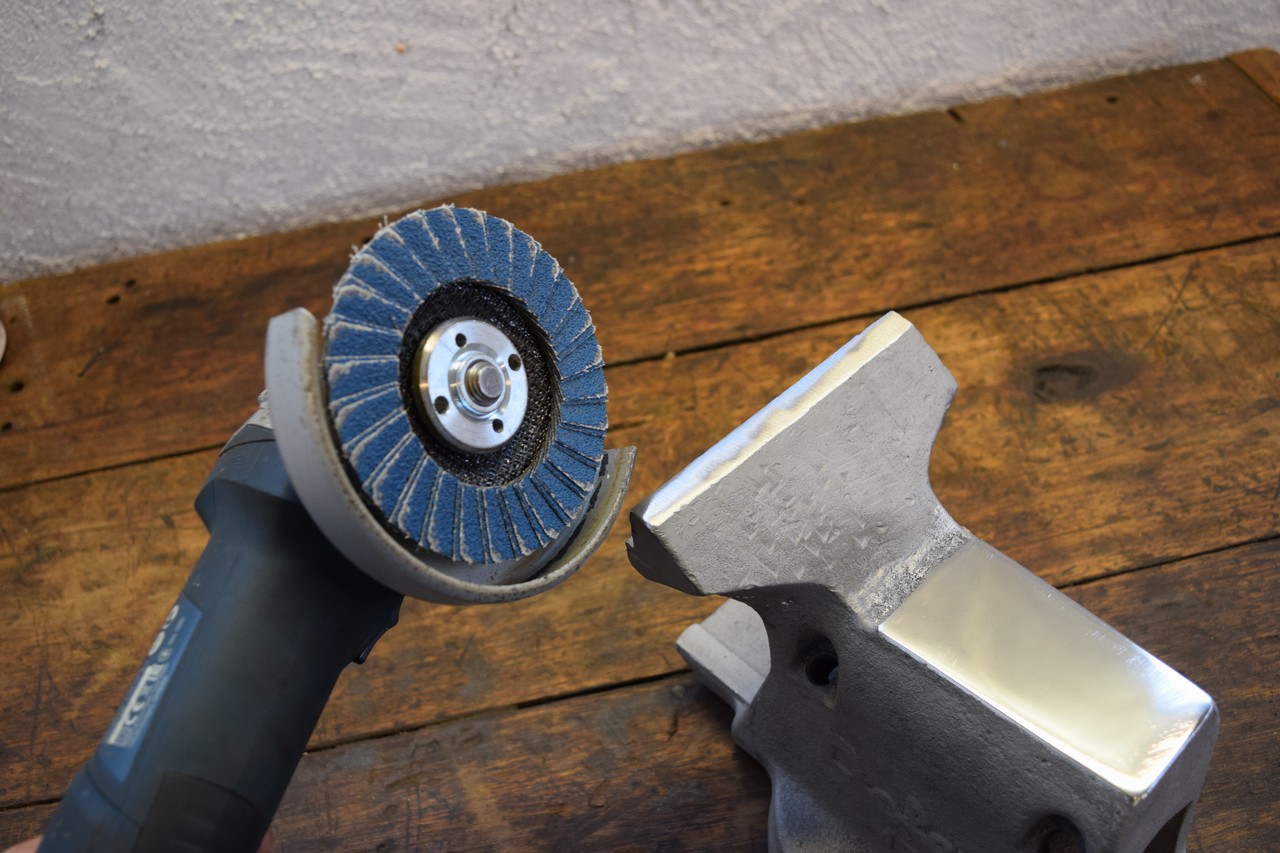

Je commence par enlever un peu de matière à l’aide d’un disque à décaper monter sur une meuleuse, puis, pour les défauts les plus profonds, je fais des points de soudure au MIG.

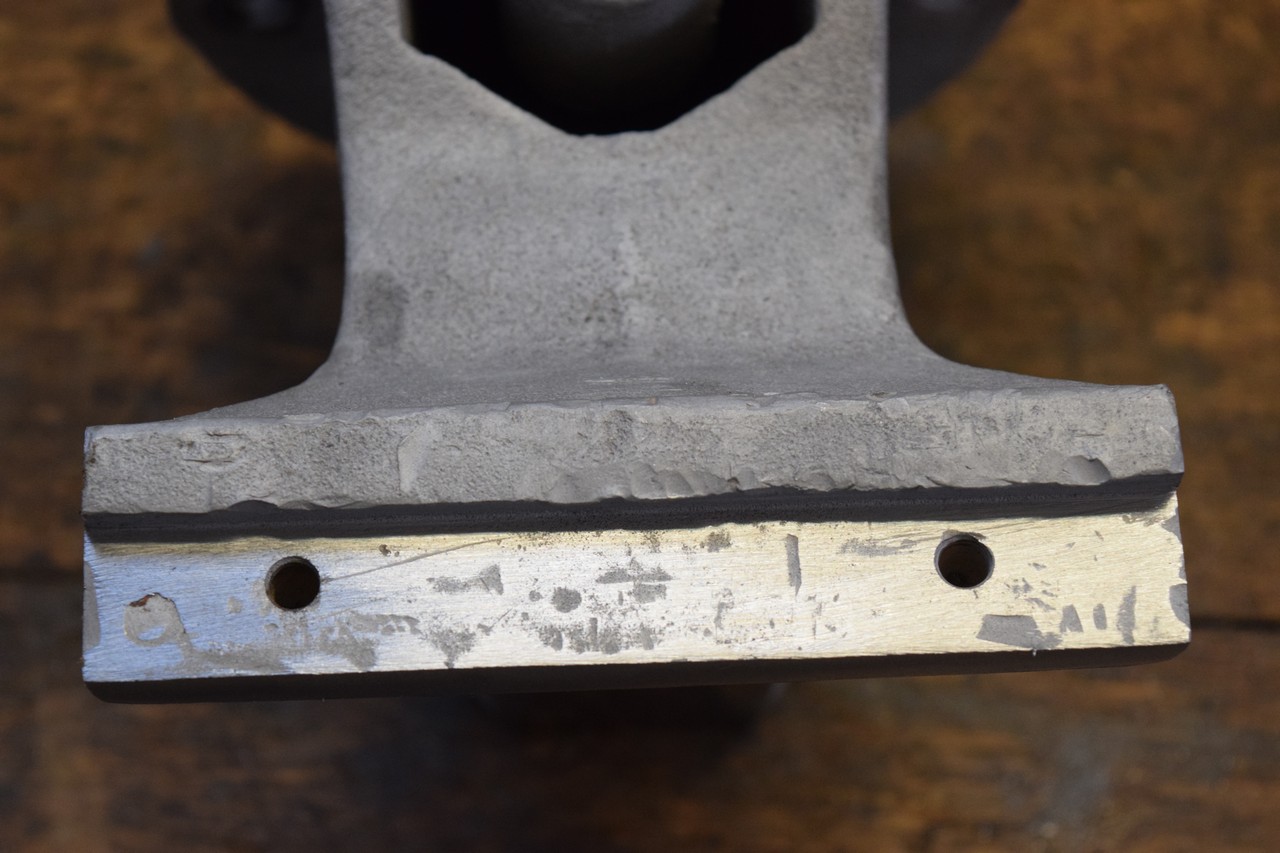

  • Il y a du boulot !
  • Après une première passe au disque à décaper…
  • Après une seconde passe : on a déjà enlevé pas mal de défauts !

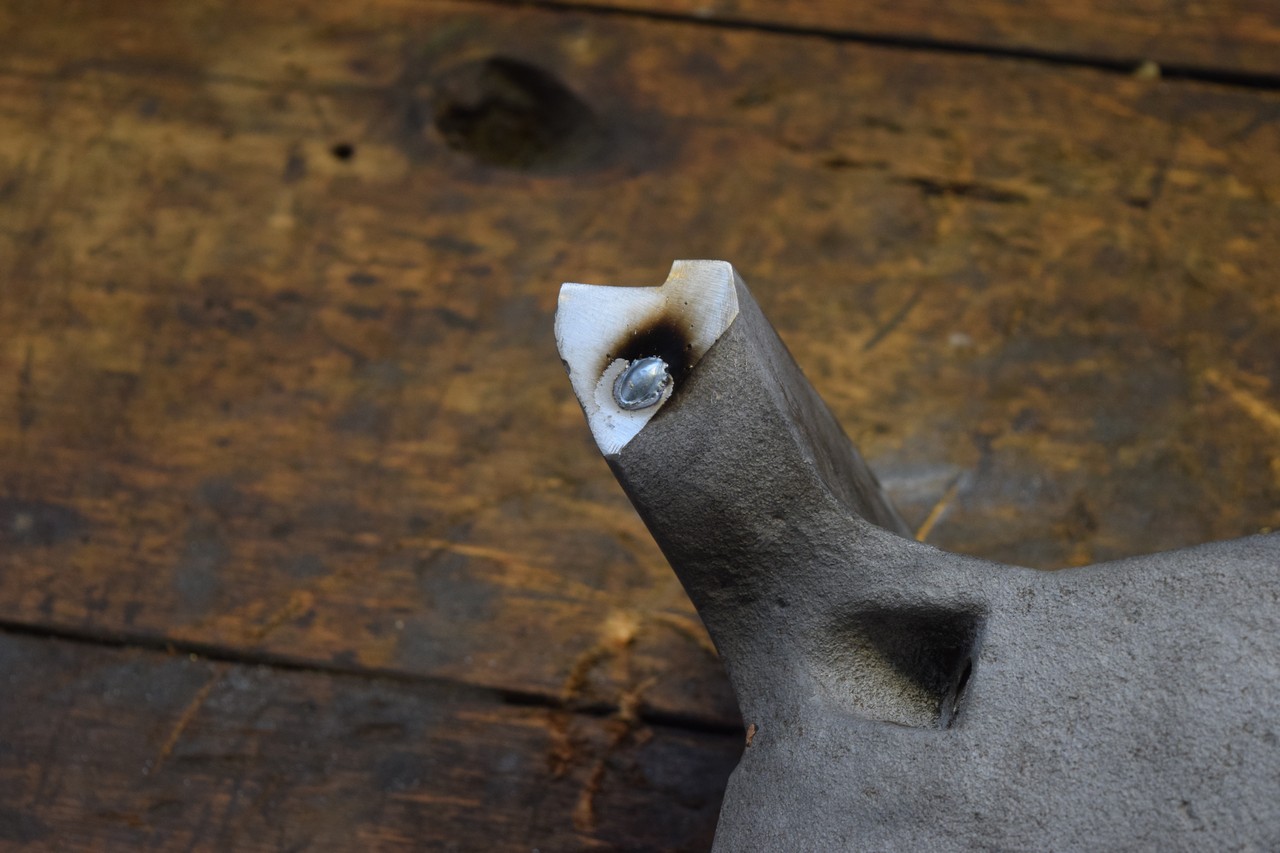

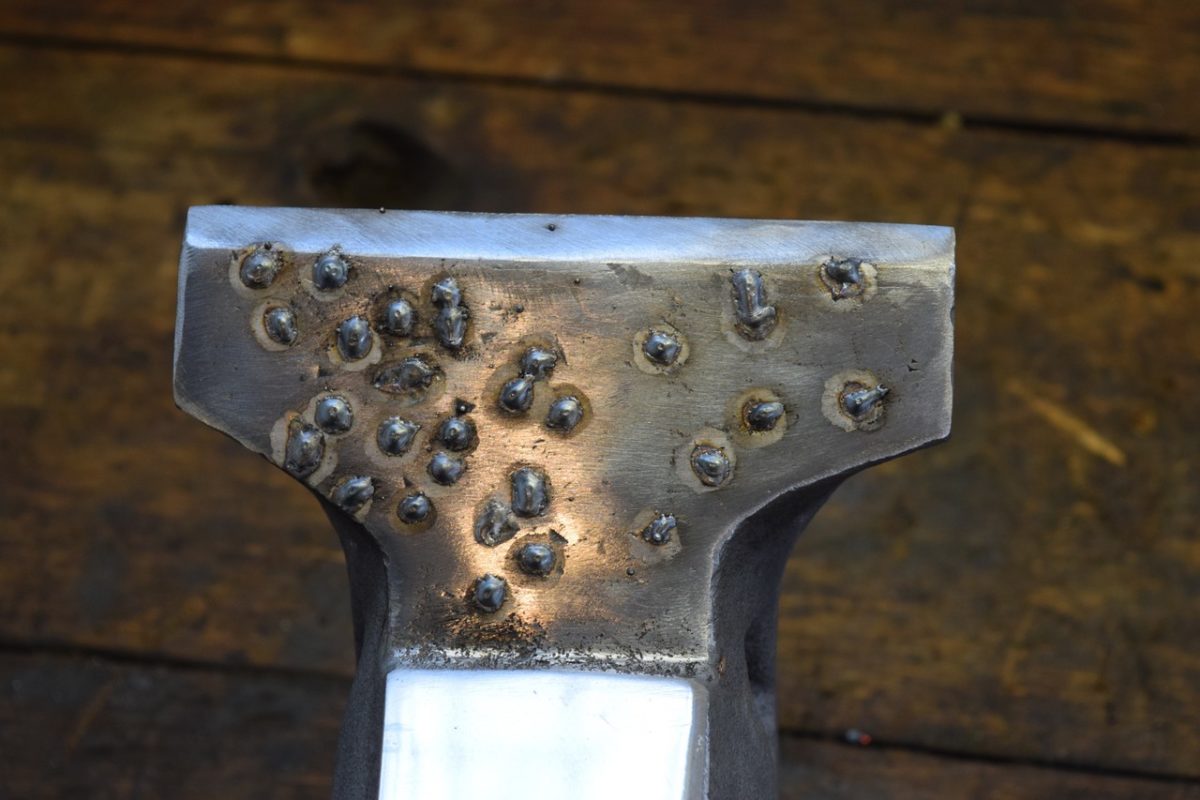

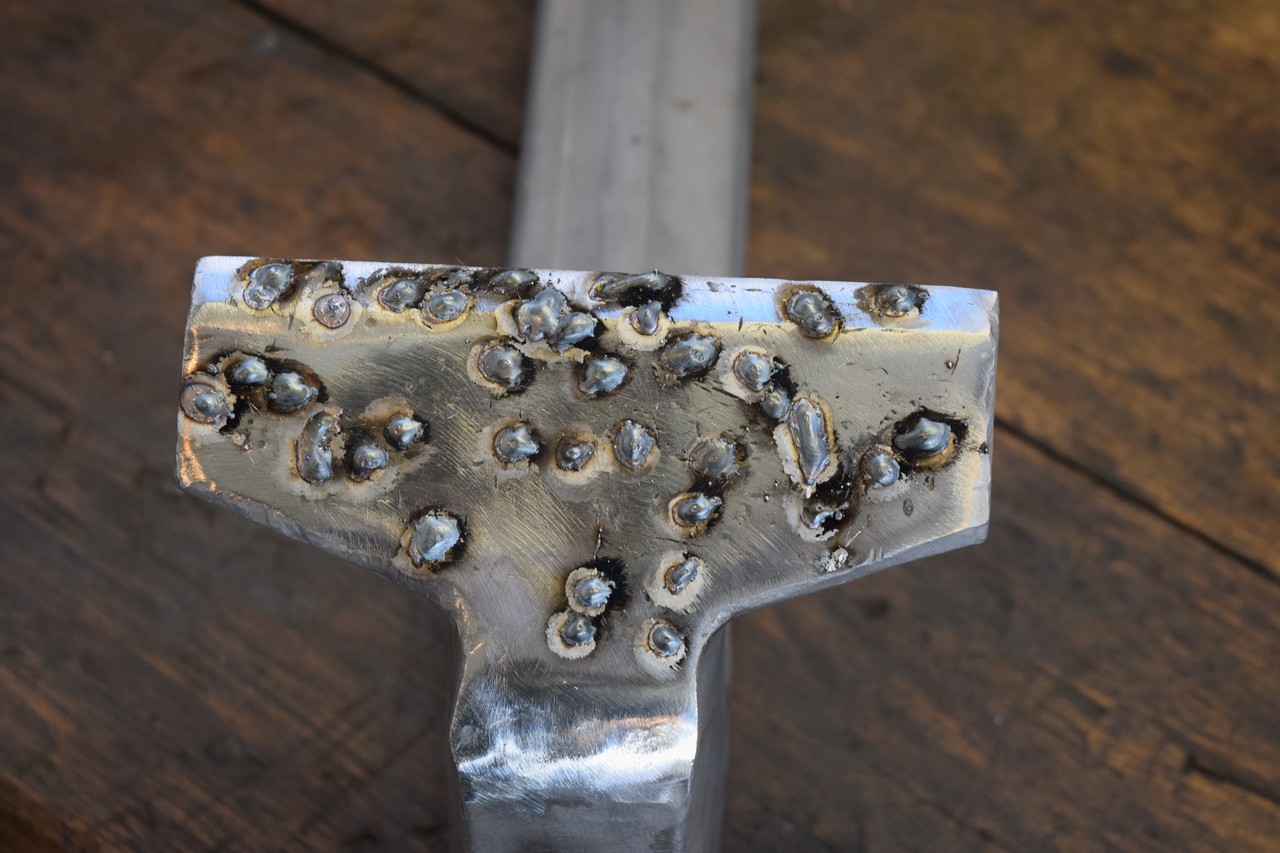

  • Je comble les défauts les plus importants avec des points de soudure.

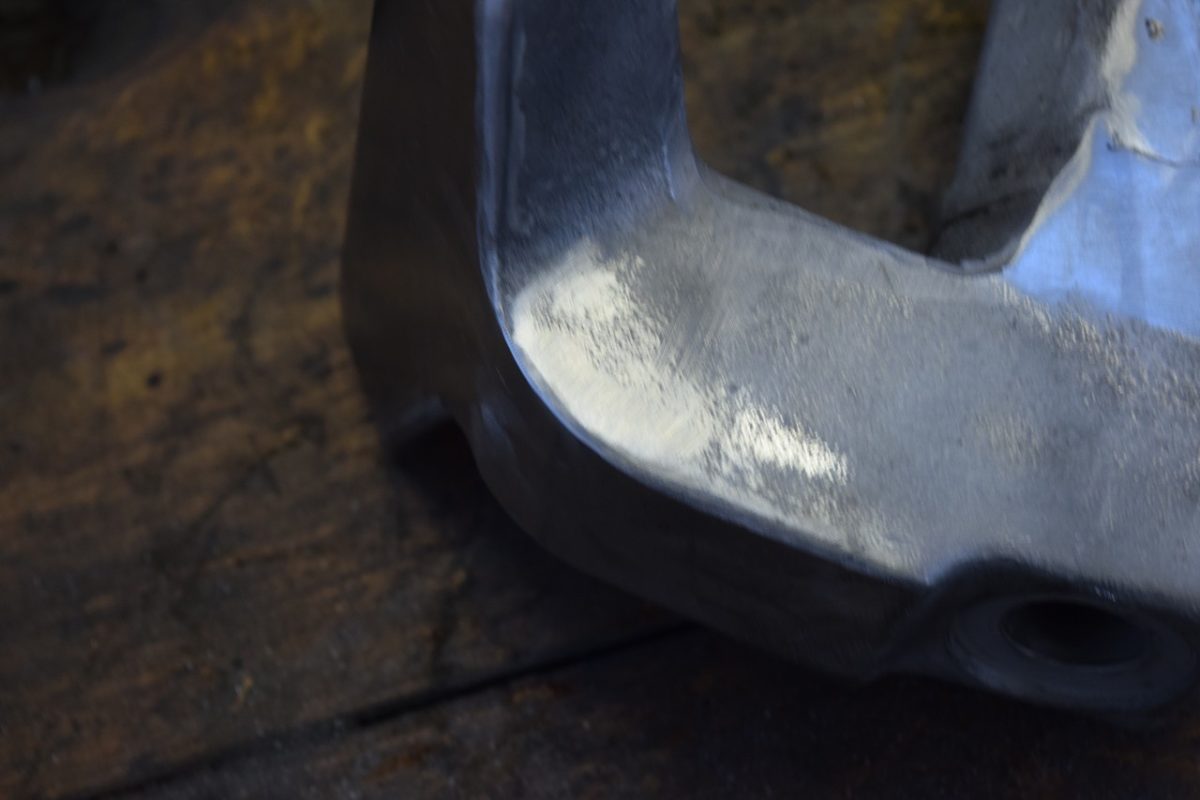

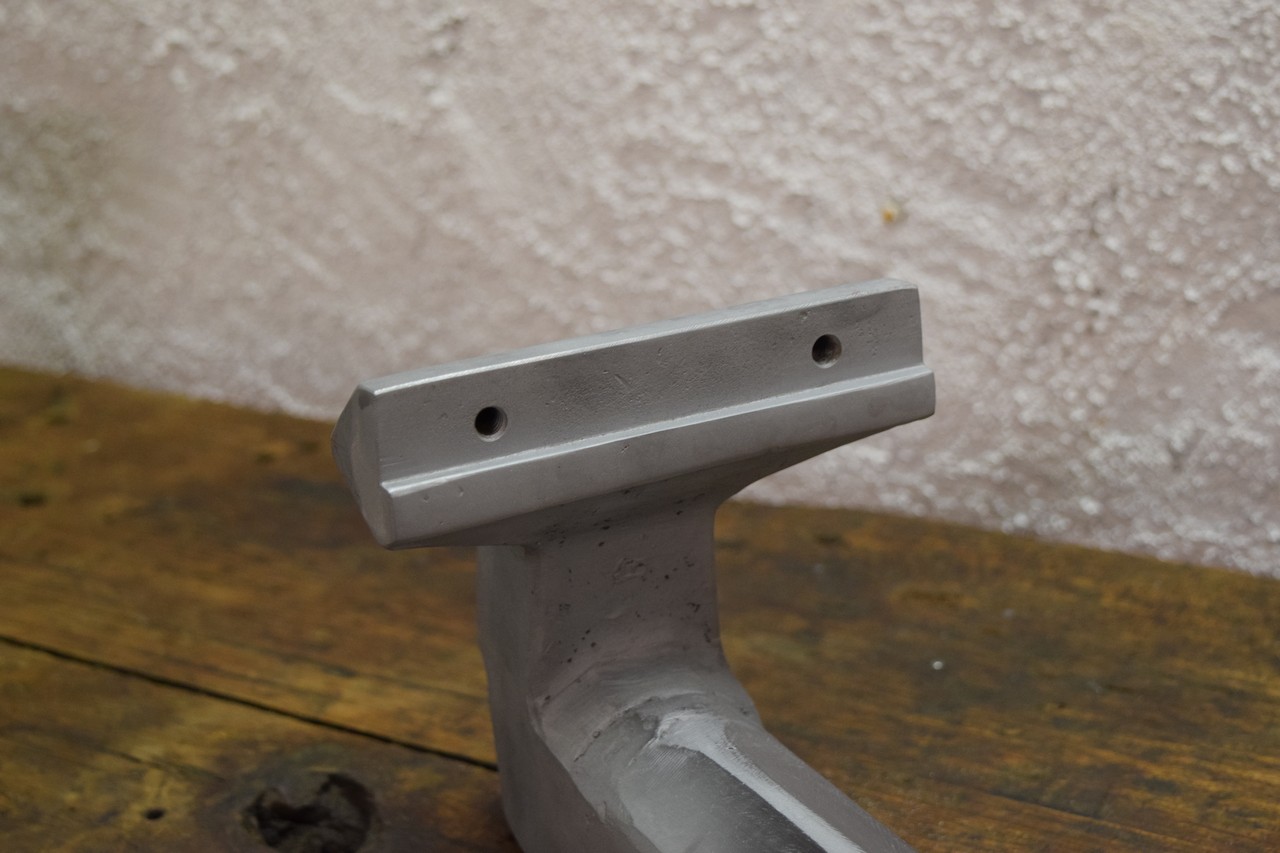

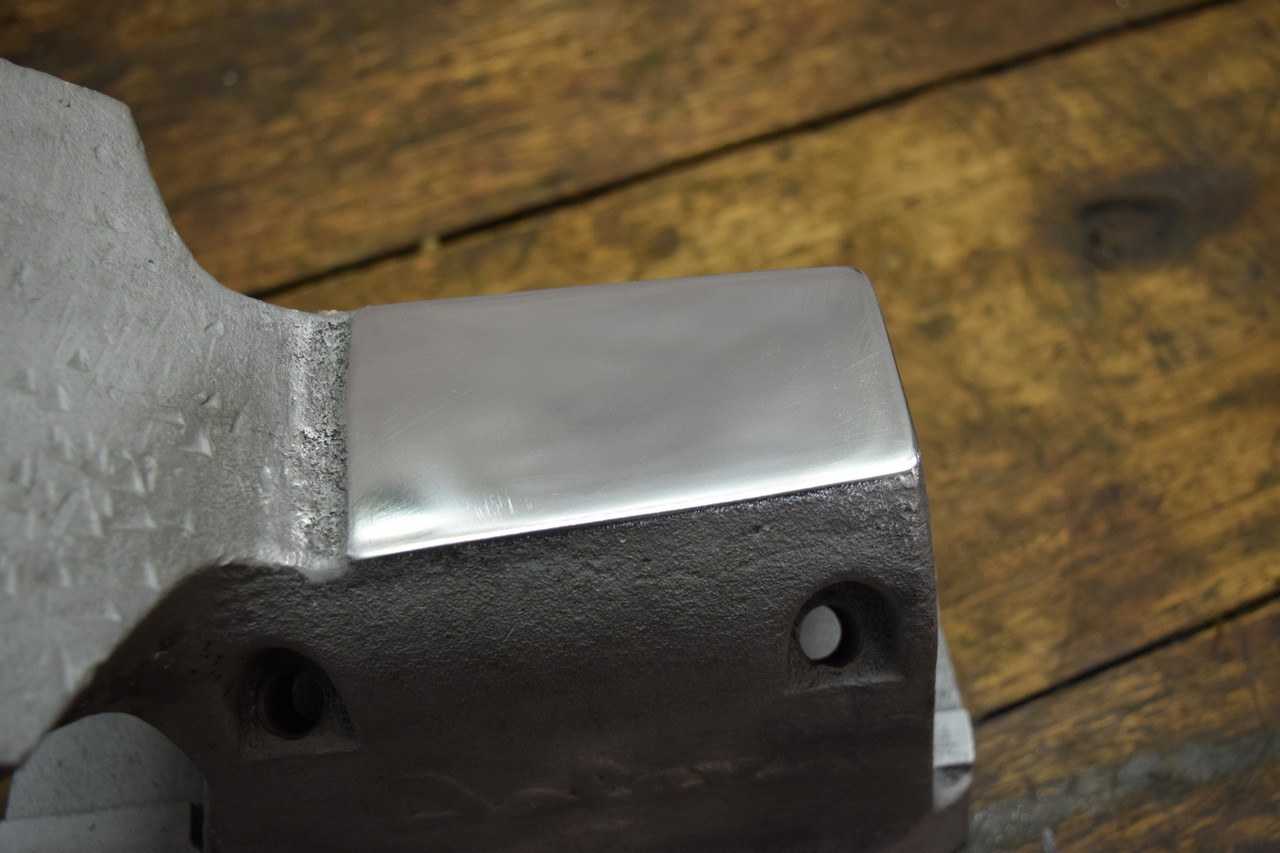

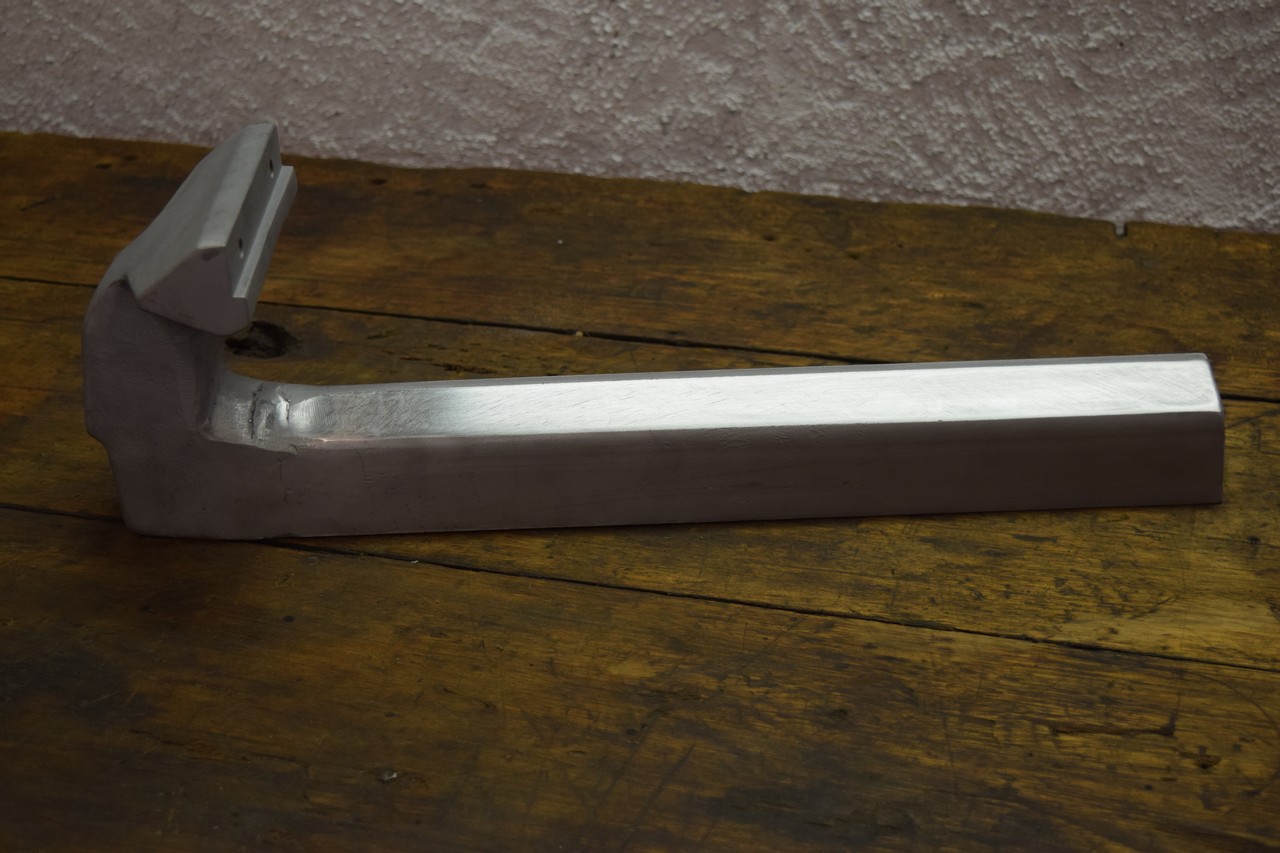

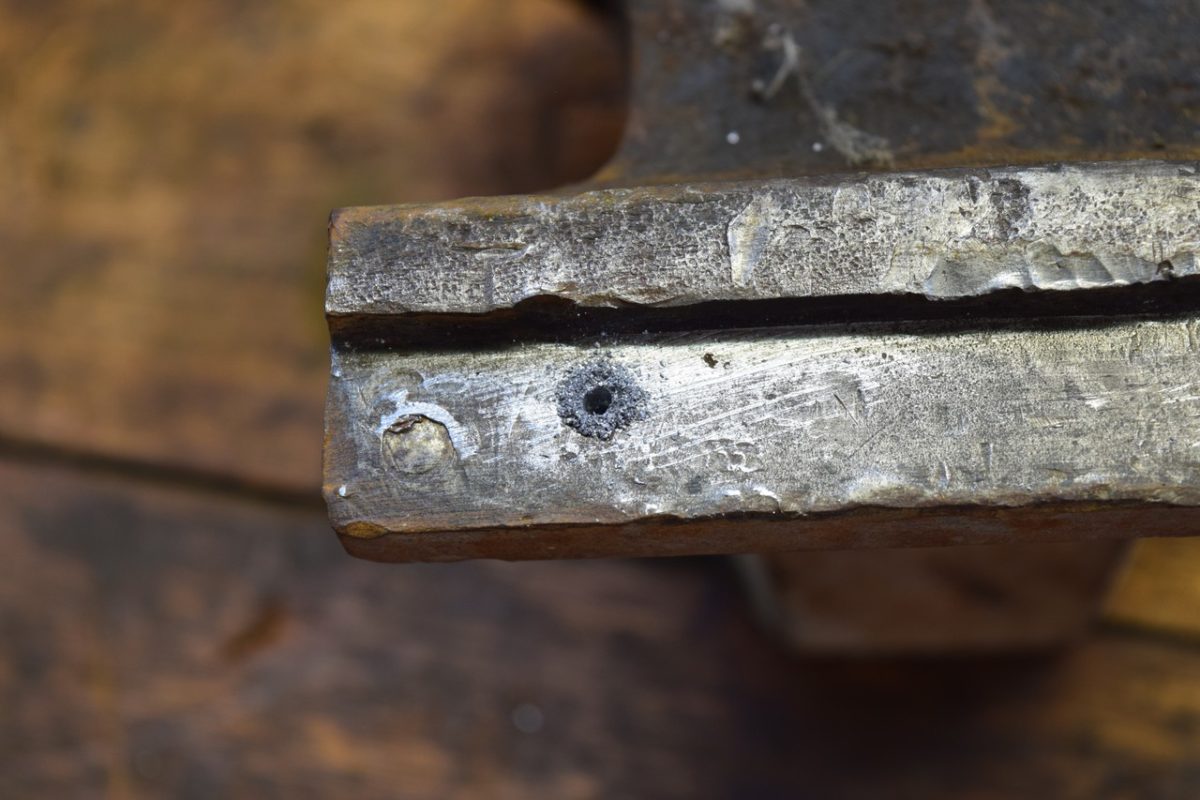

  • Après meulage, c’est beaucoup mieux !

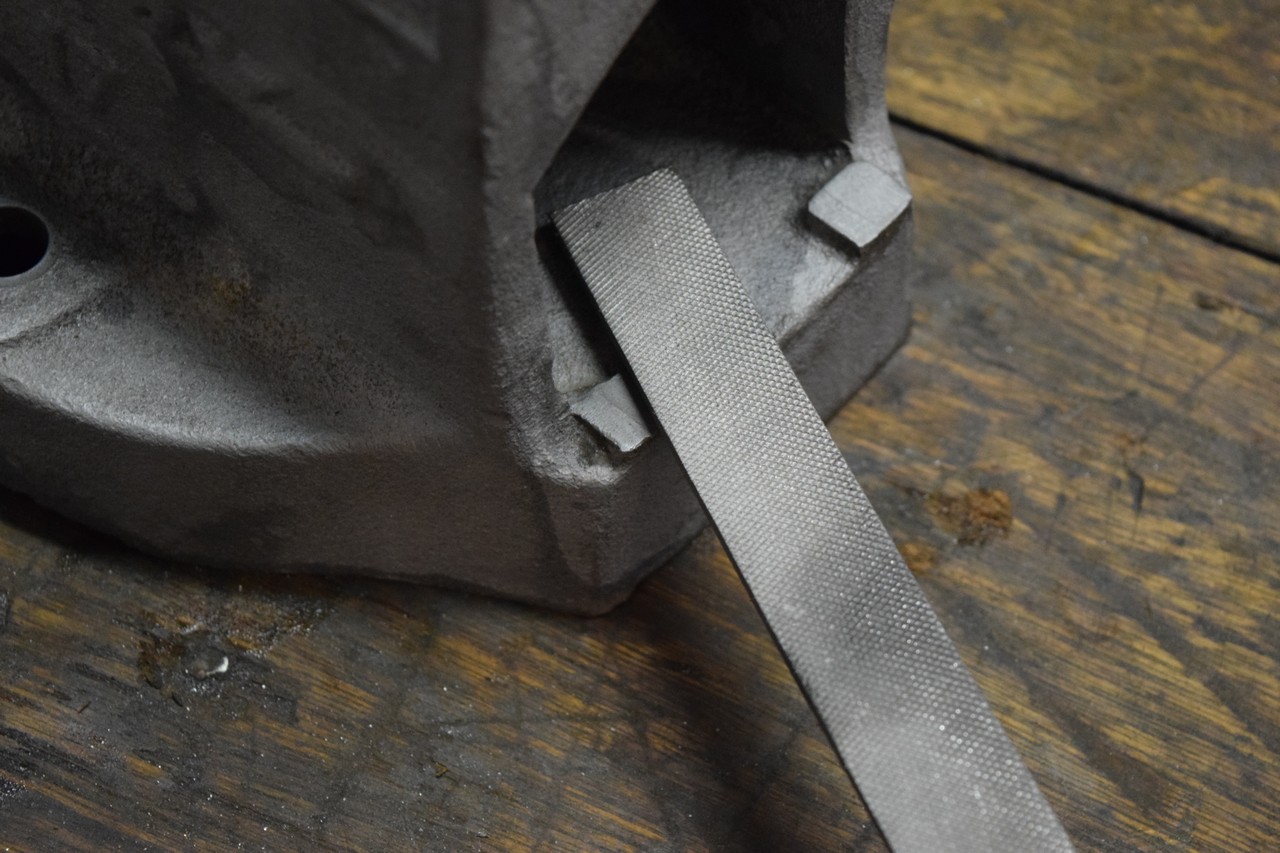

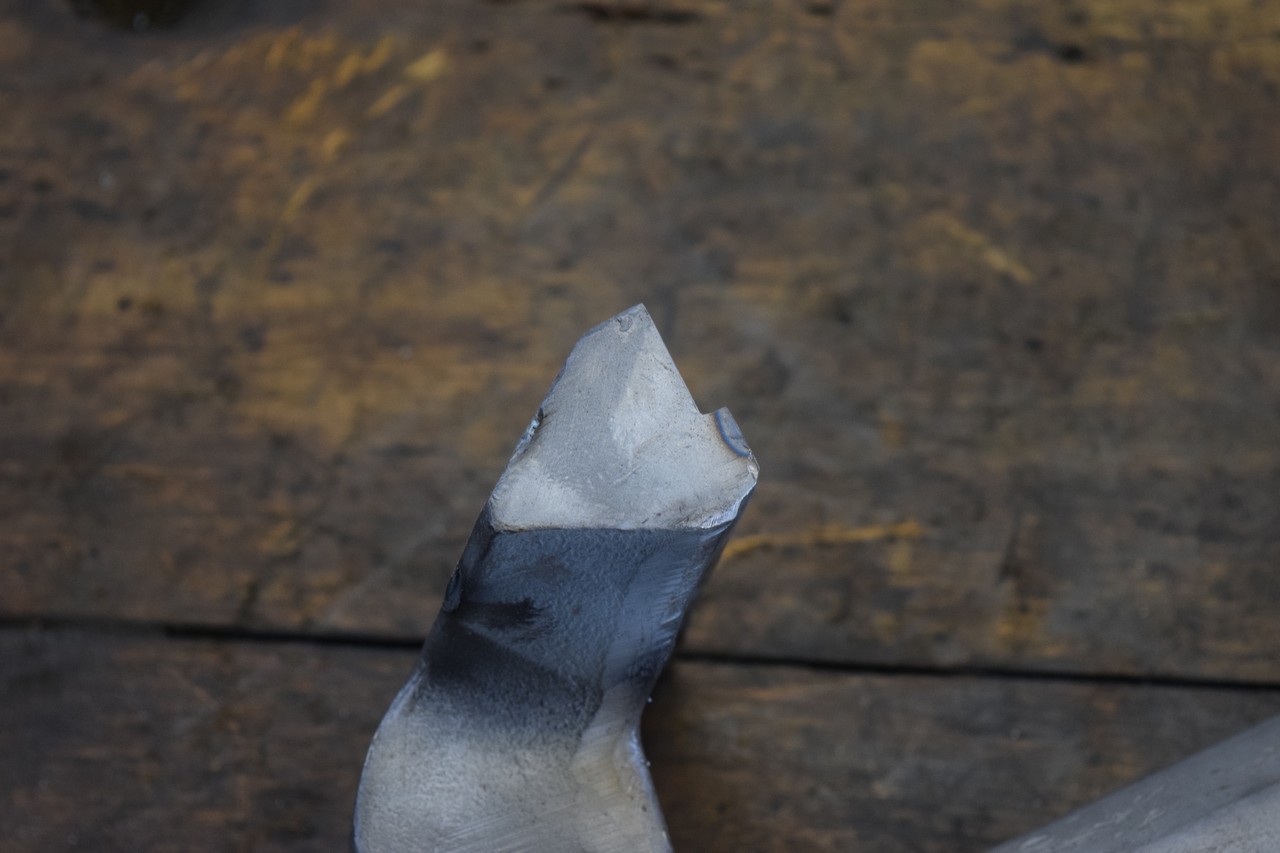

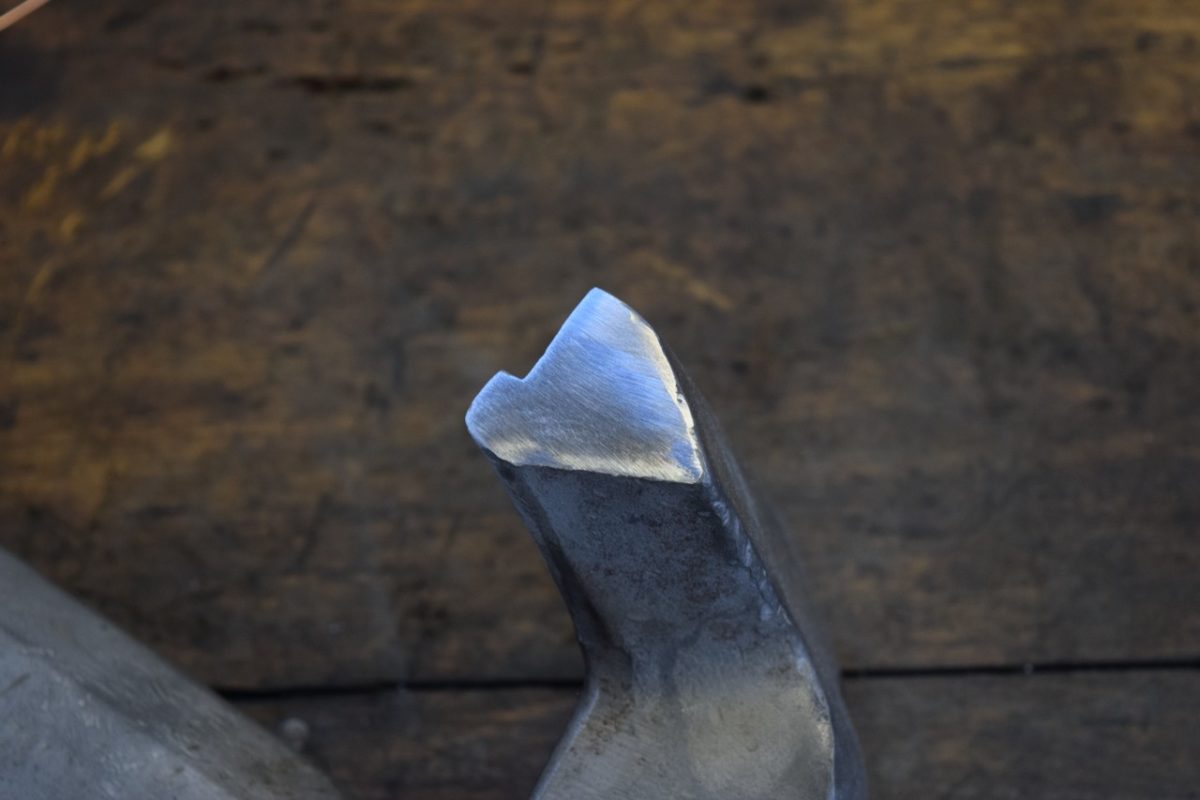

  • Je rectifie ensuite les angles à la lime.
  • Il reste quelques défauts de surface, qui ne se verront pas après peinture.

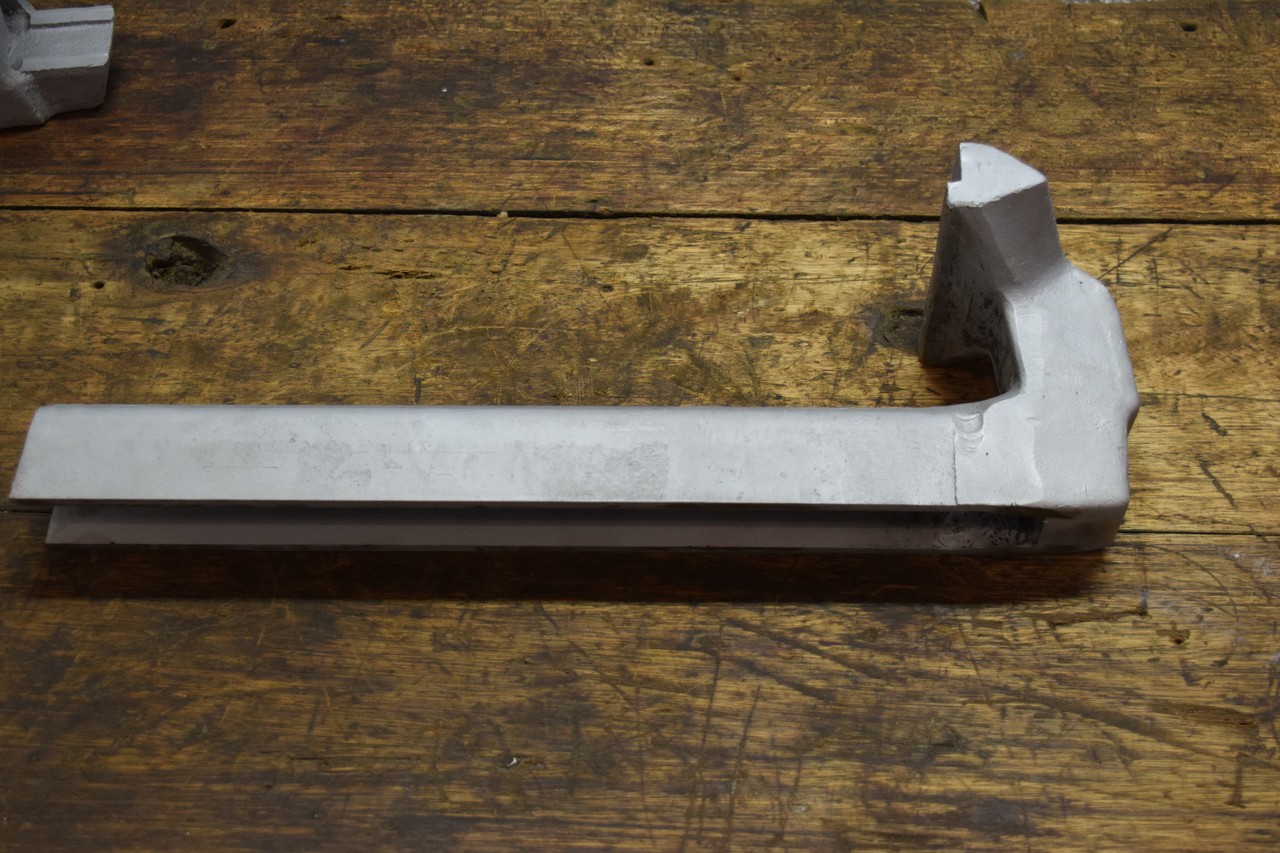

Je fais de même pour les autres zones de la partie mobile. Meule, lime, soudure…

  • Avant
  • Après
  • Avant
  • Après
  • Avant
  • Après

Réfection des surfaces de la partie fixe

Comme pour la partie mobile, la zone supérieure de la partie fixe est bardée de chocs. J’applique la même procédure que précédemment :

  • Encore beaucoup de chocs même après un meulage important.

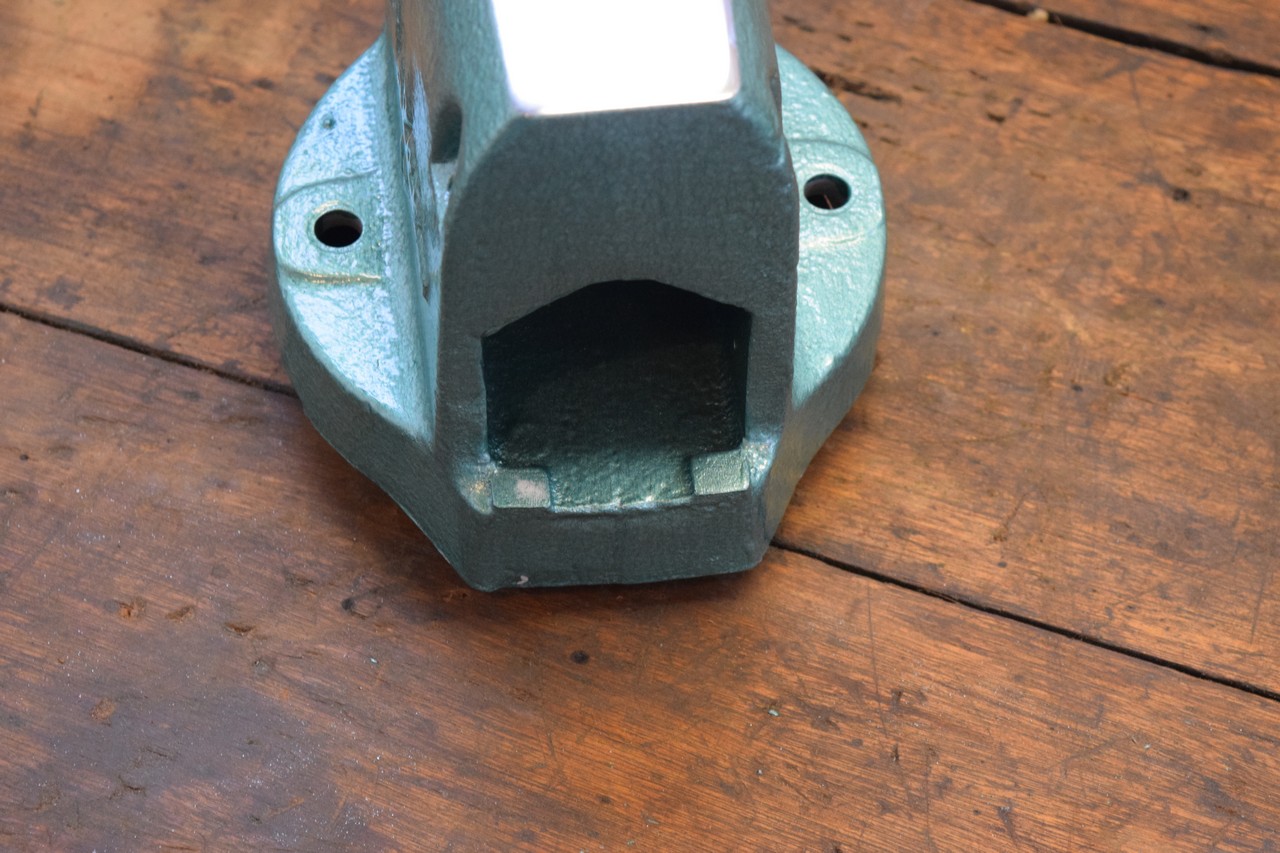

  • Voilà qui devrait suffire !
  • Plutôt pas mal non ?

Même processus pour le reste de la partie fixe :

  • Avant
  • Pendant
  • Après !
  • Avant
  • Après
  • Ici un sacré trou sur le côté…
  • …. que je rebouche au MIG.
  • Ni vu, ni connu après meulage !

Étape 7 : réfection des taraudages

Les vis grippées ont fait souffrir les taraudages de l’étau, que ce soit au niveau des mors que des vis de réglages. Qui plus est, le sablage n’a rien arrangé en laissant de fine particules qui viennent s’incruster entre les filets. Un bon coup de taraud s’impose !

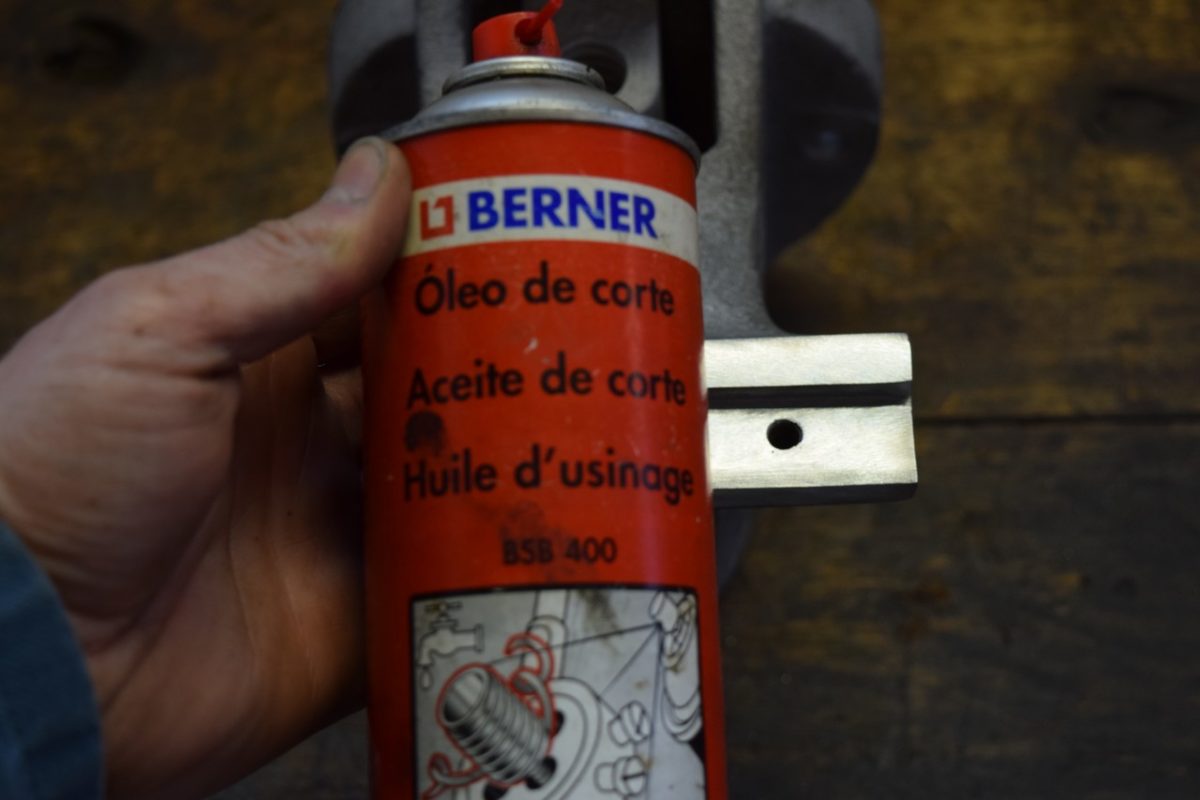

Je commence par les taraudages des vis de fixation des mors :

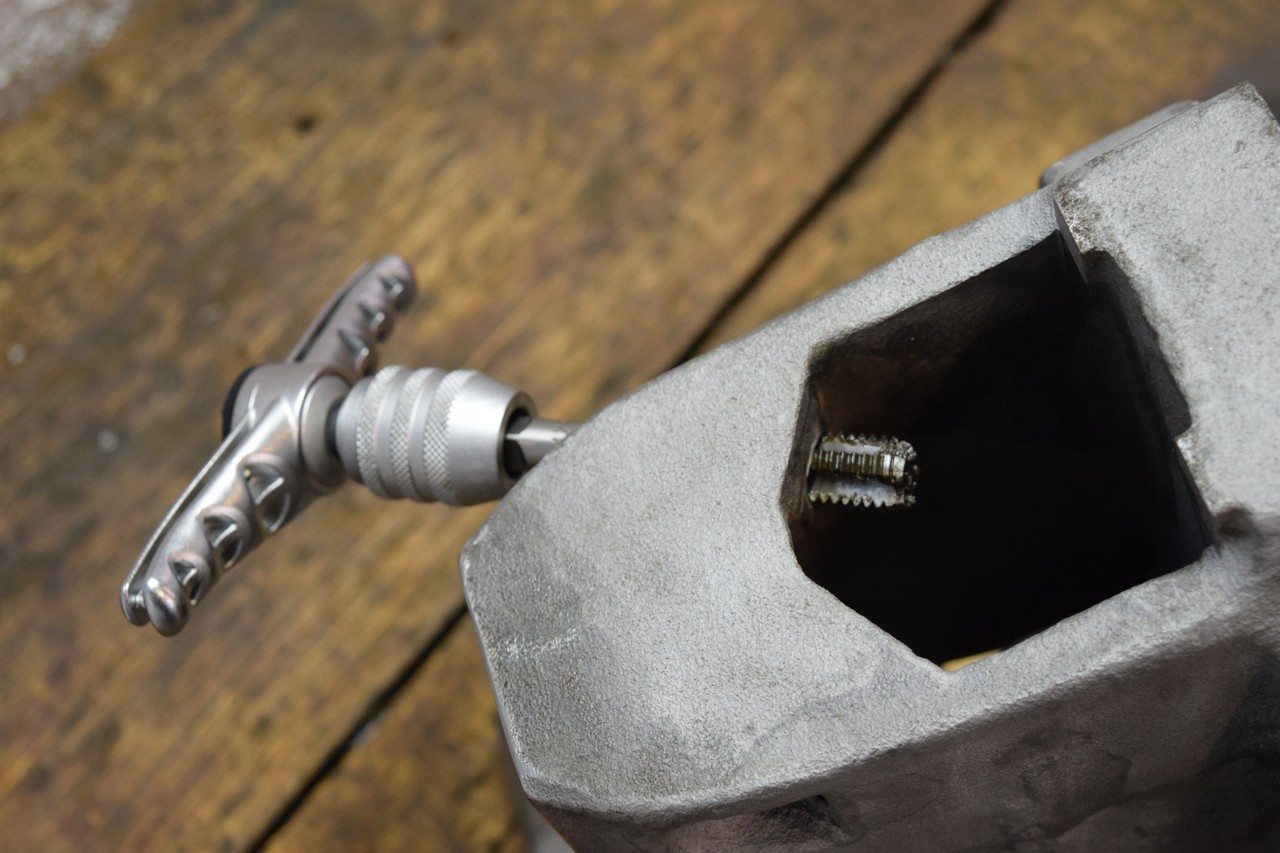

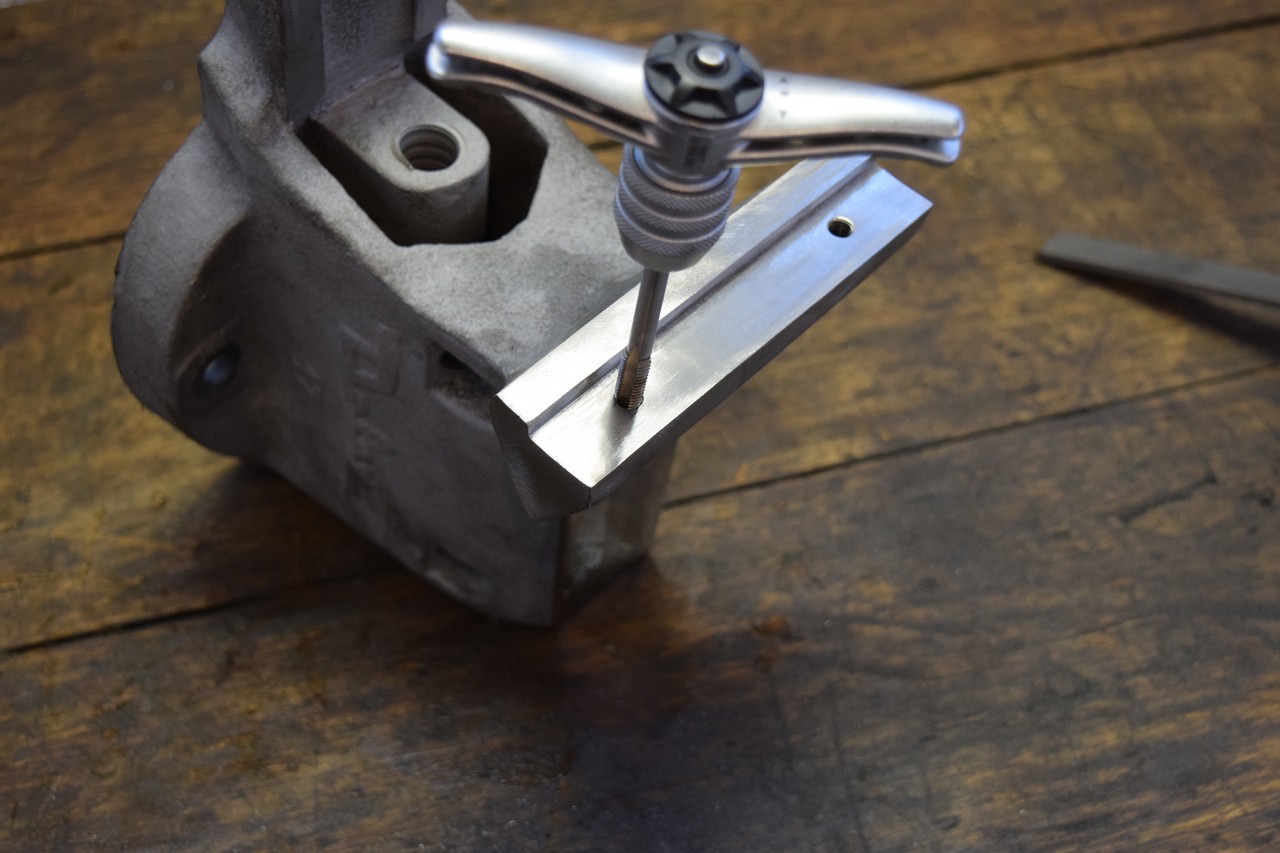

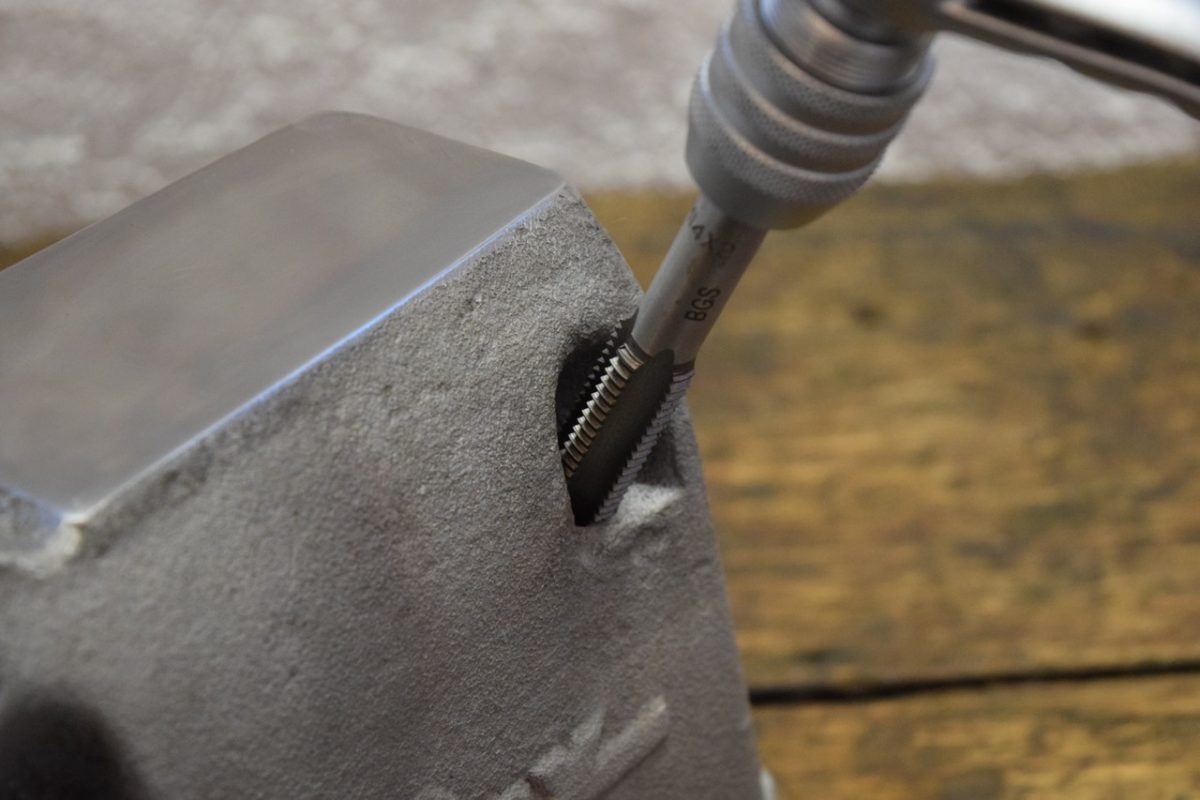

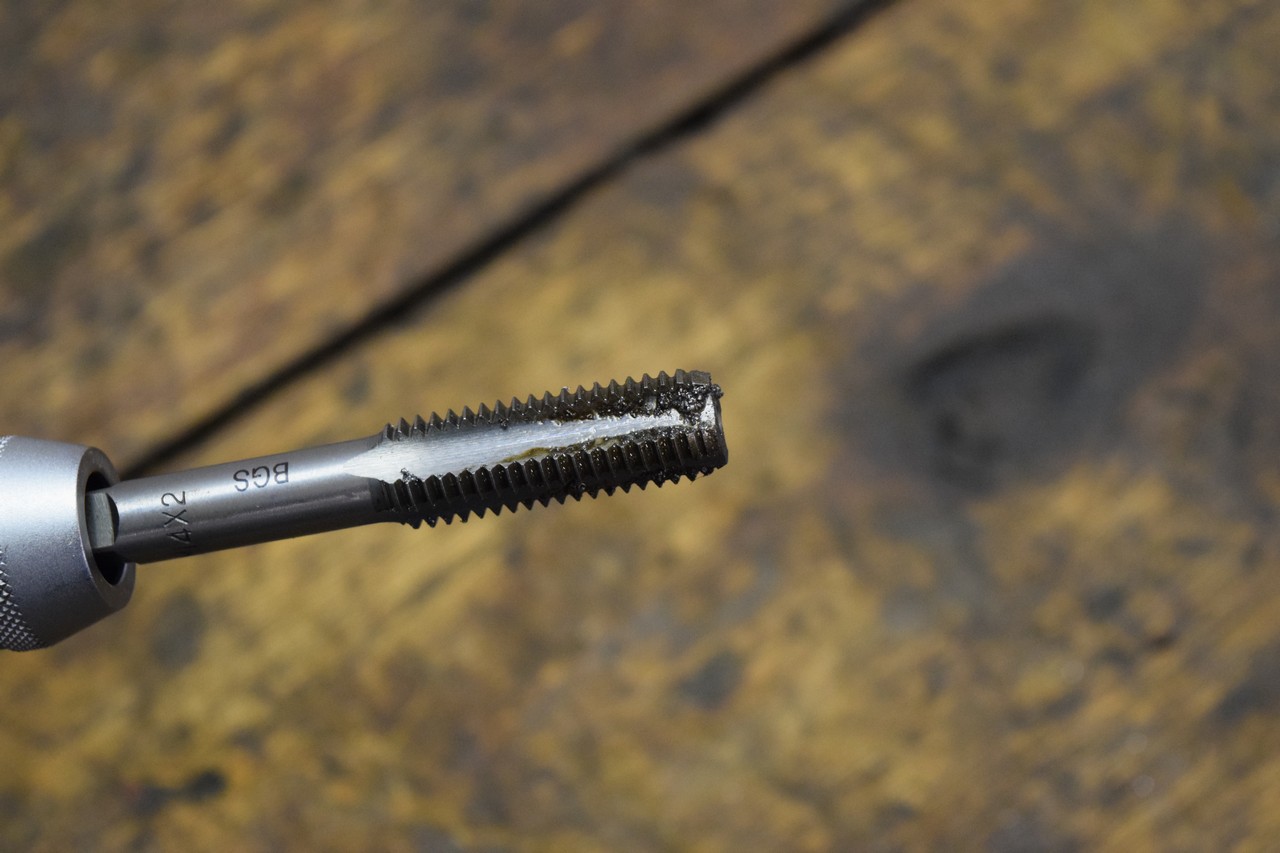

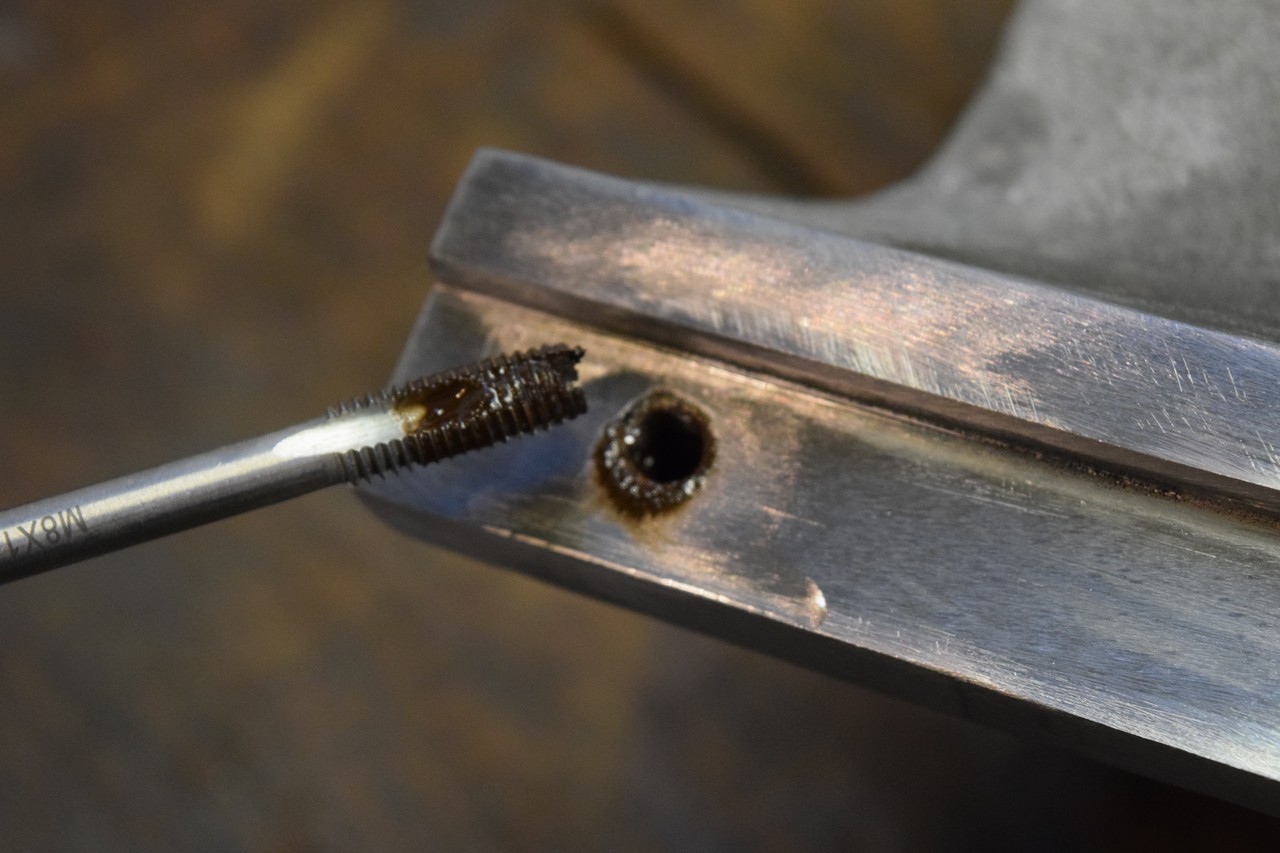

  • Je crois que c’était indispensable : j’ai dû passer 3 fois le taraud pour enlever toutes les impuretés.

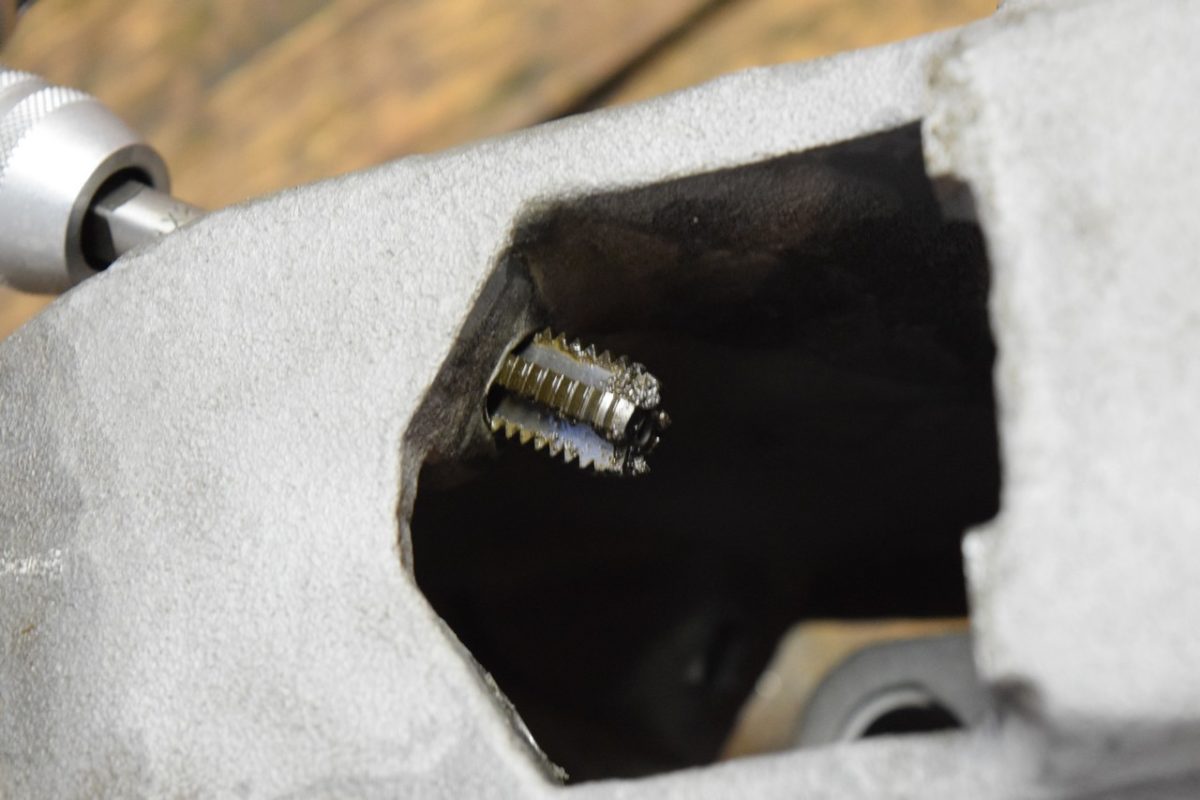

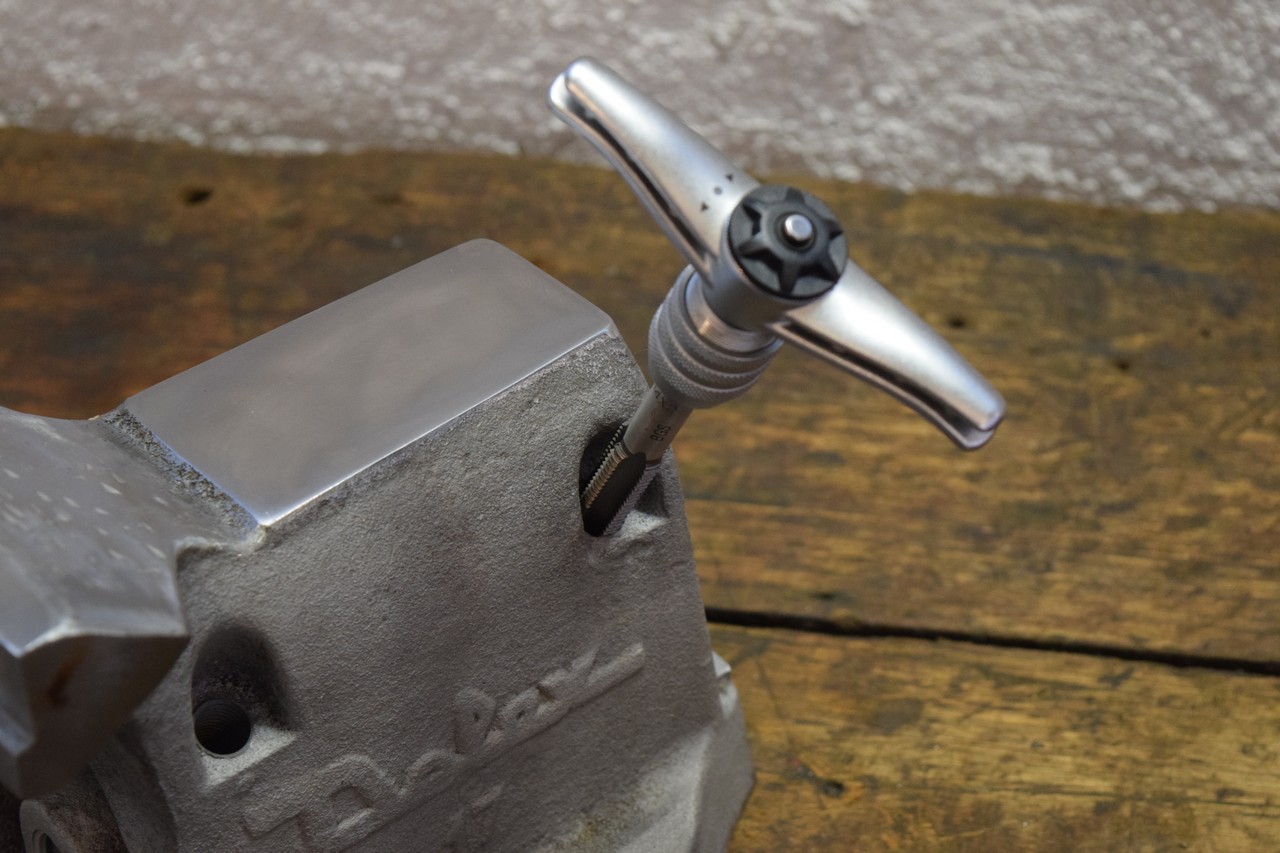

Puis taraudages des vis de réglage :

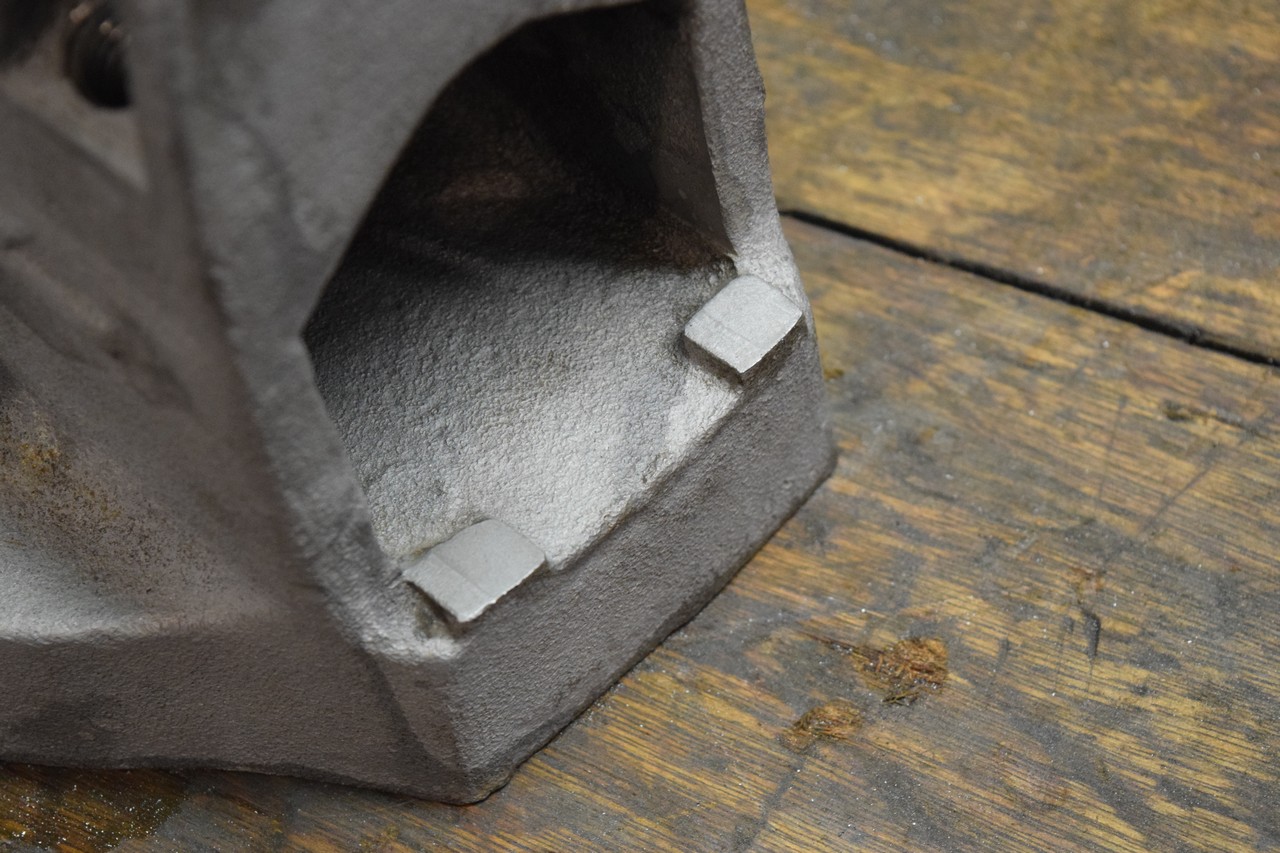

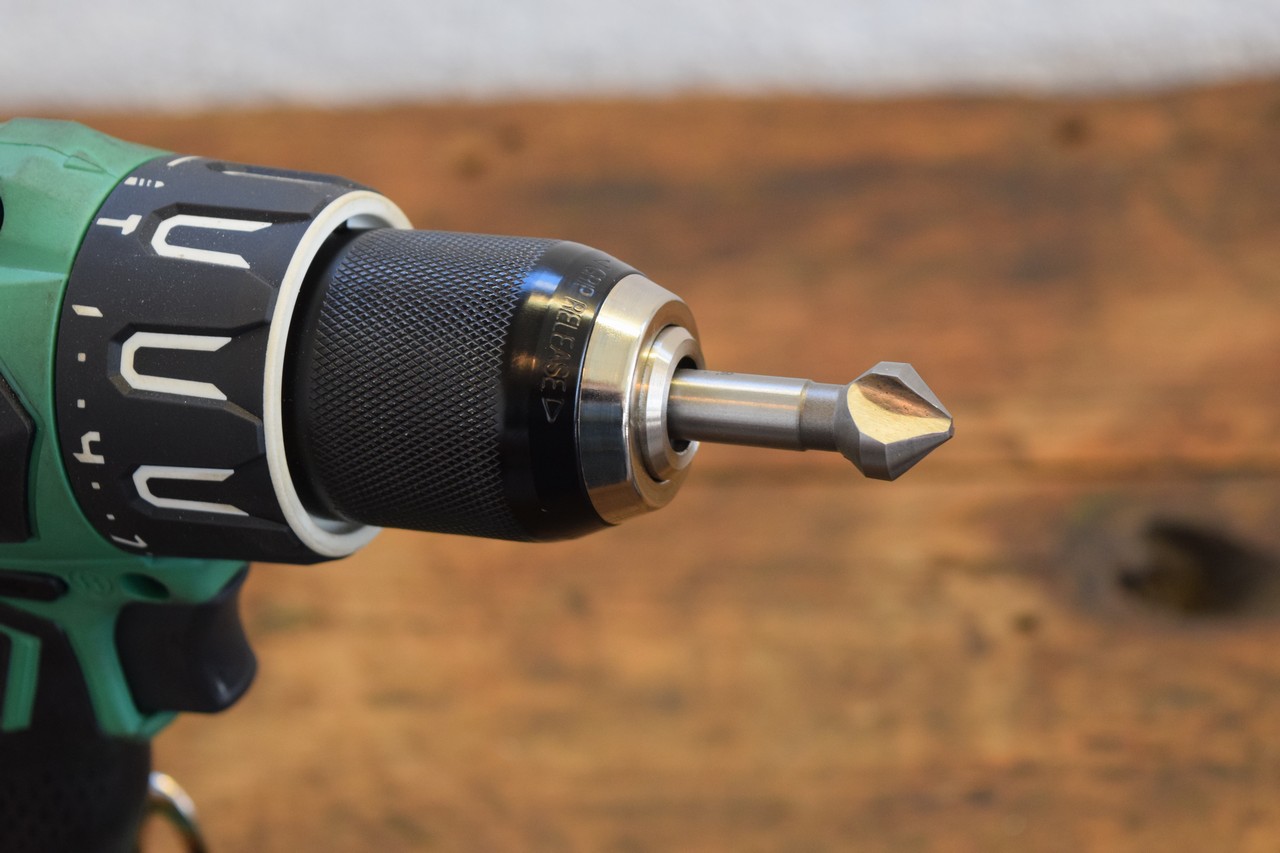

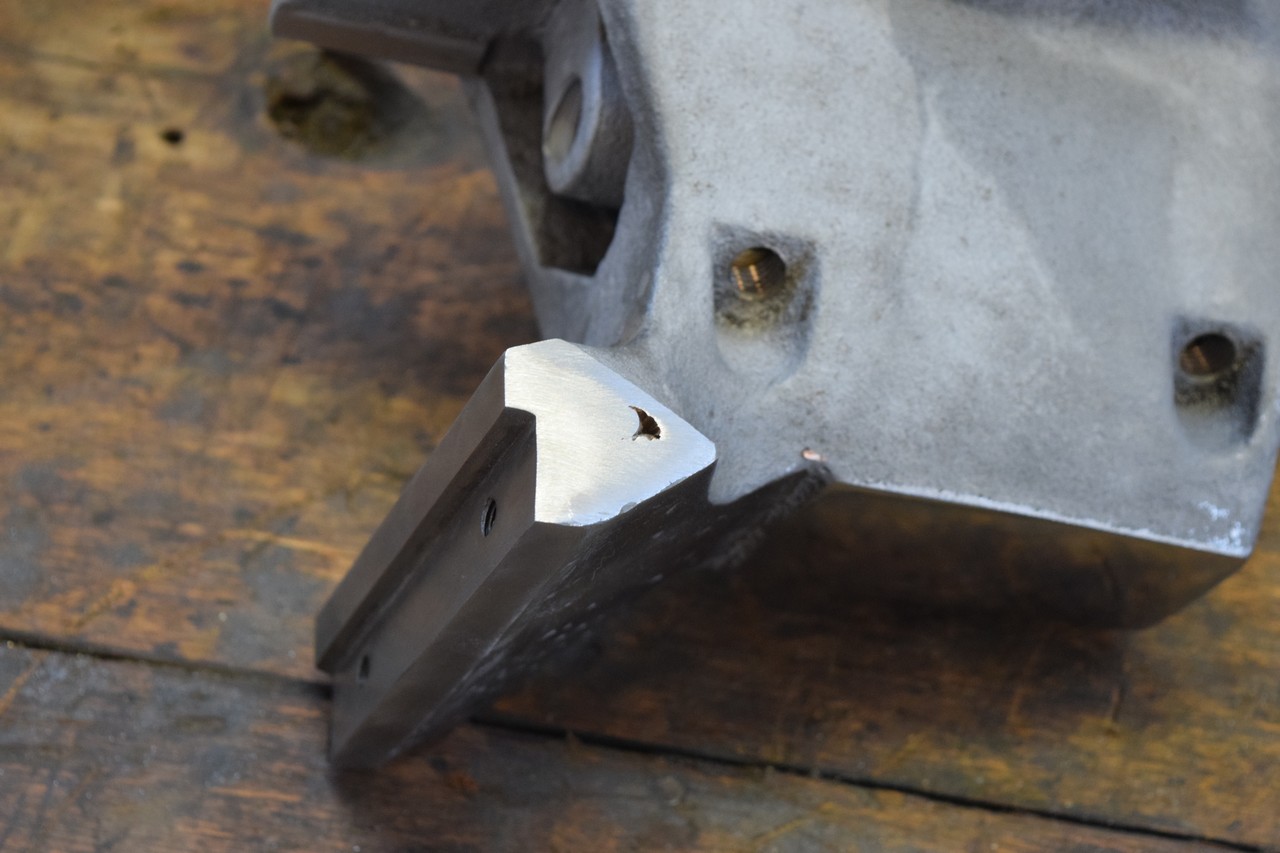

J’en profite également pour chanfreiner tous les perçages à l’aide d’une fraise montée sur perceuse :

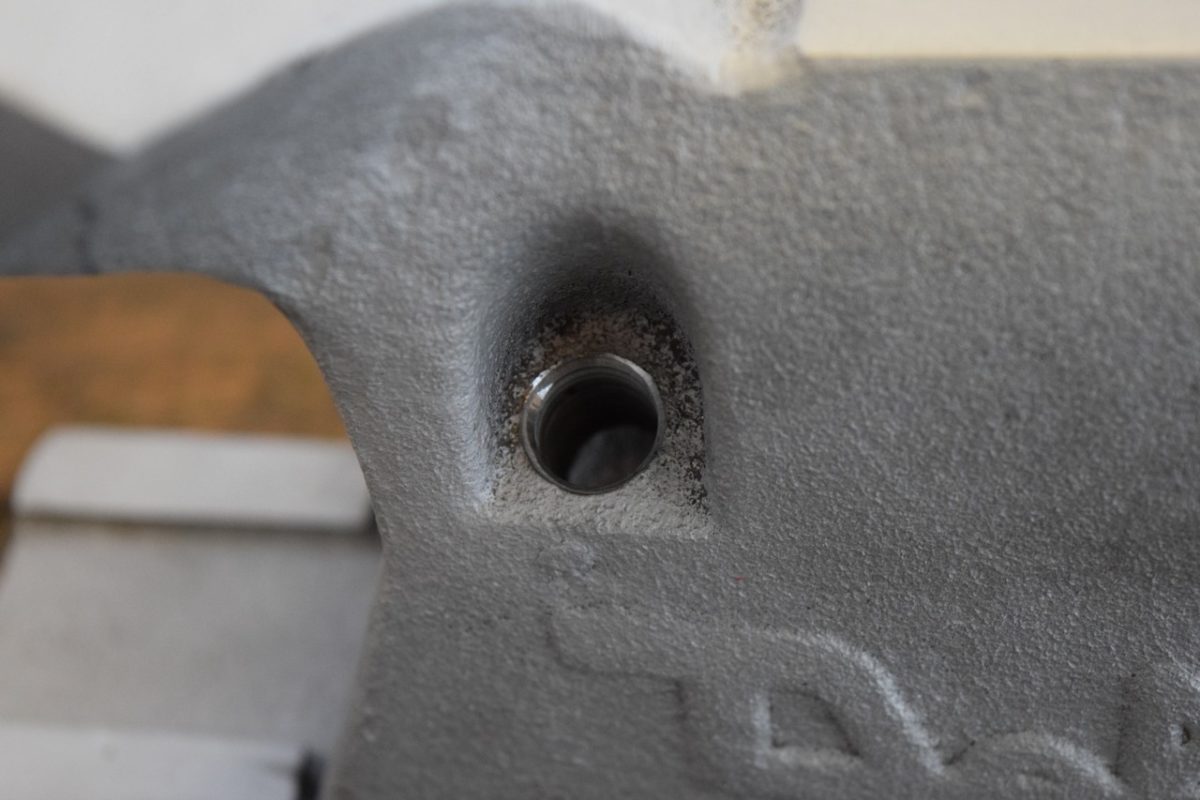

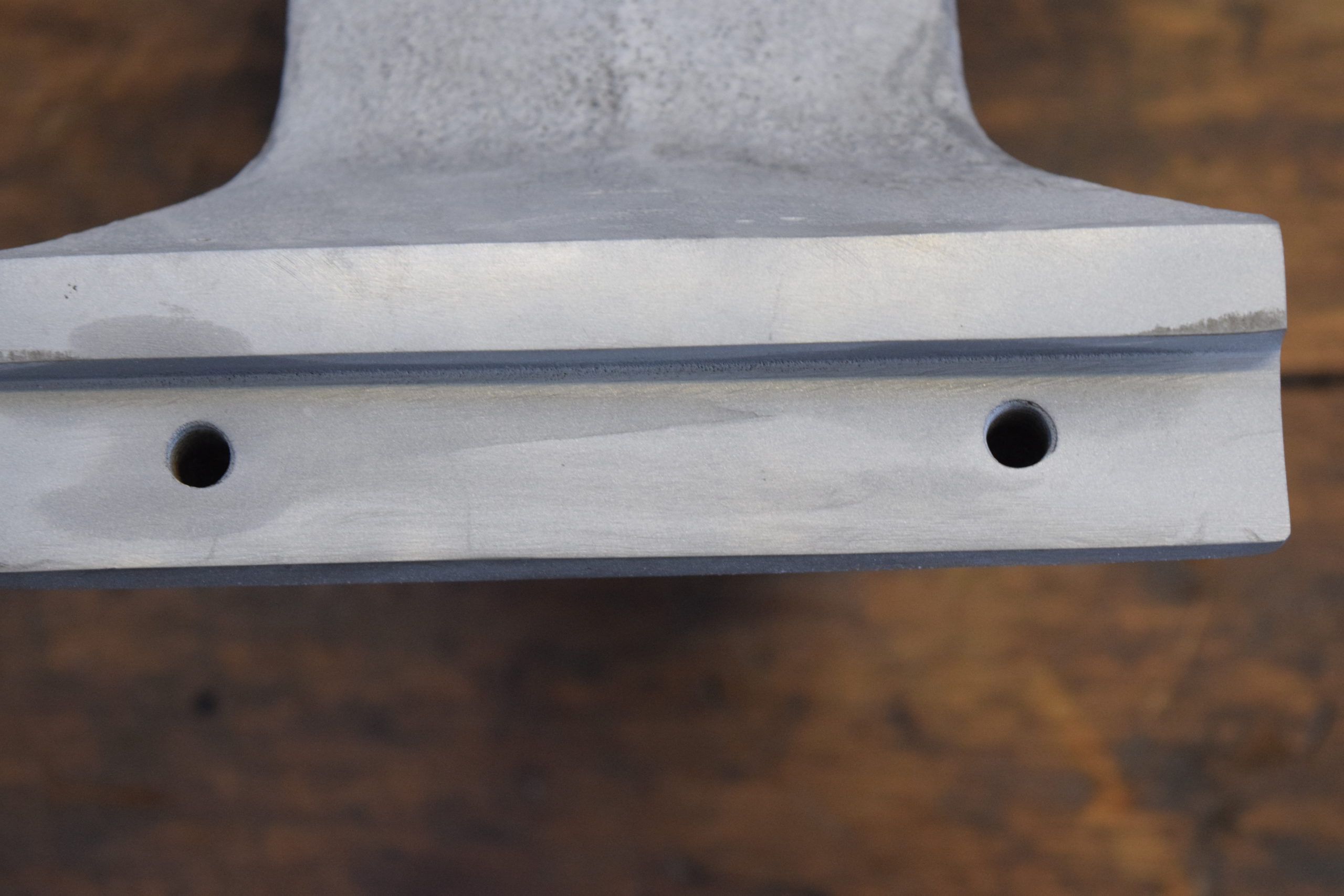

  • Avant chanfrein.

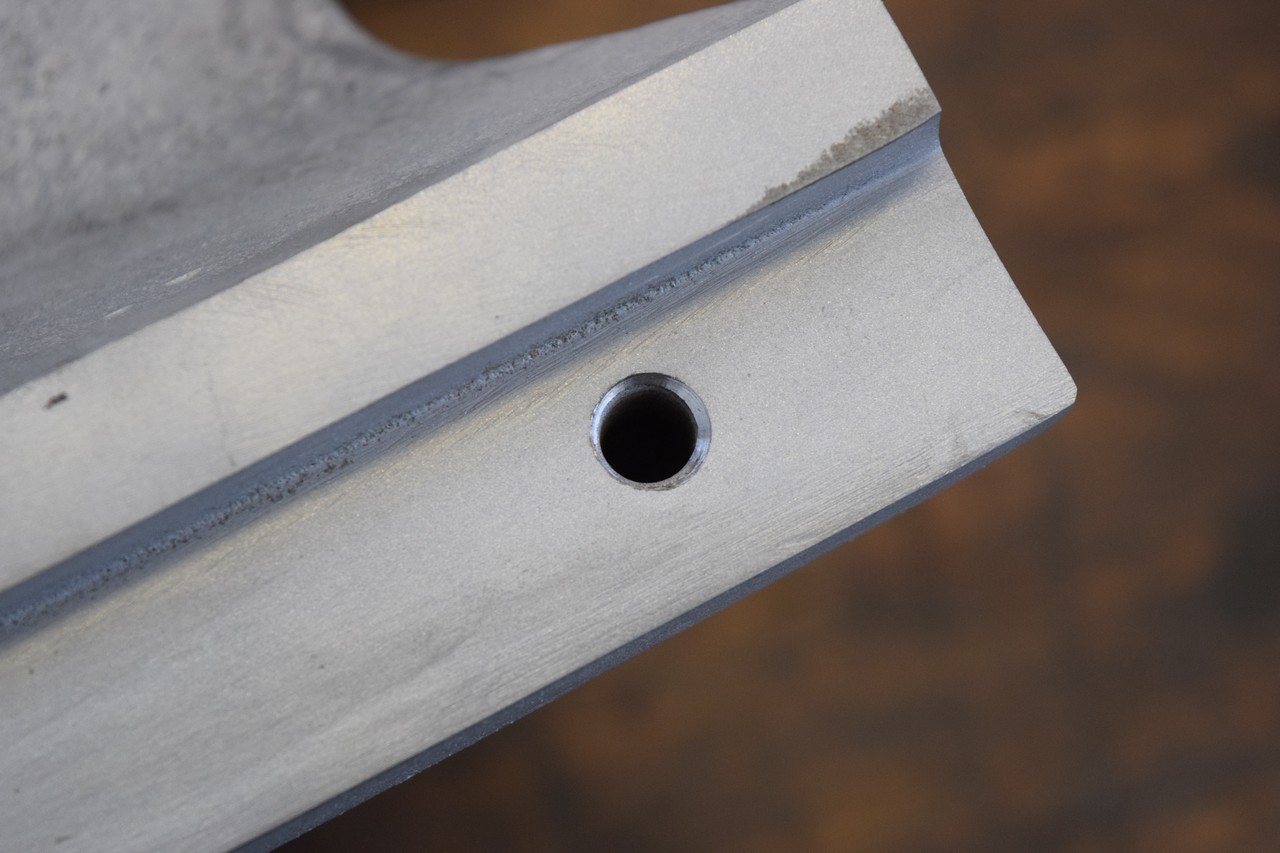

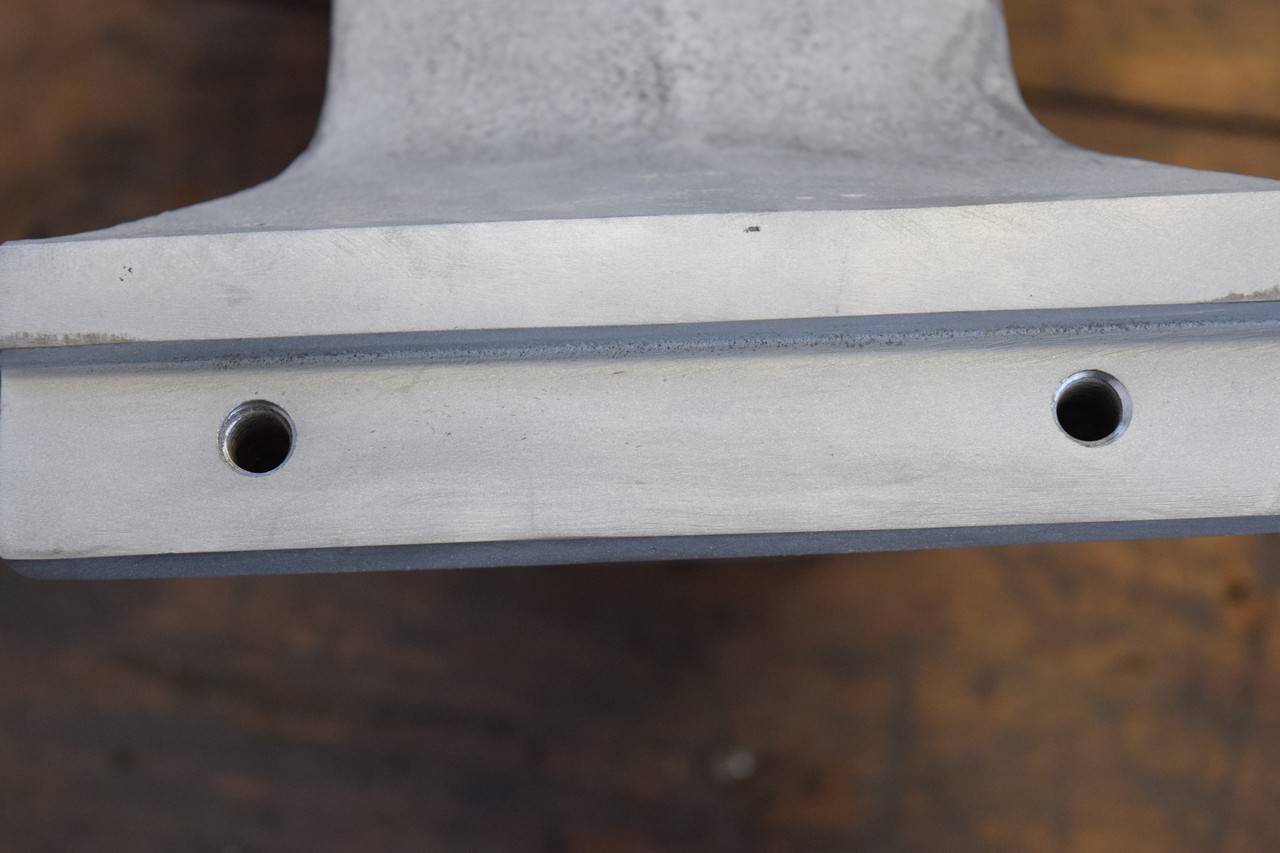

  • Après chanfrein.
  • En détails…
  • Je passe sur le modèle au dessus pour les vis de réglage (diamètre 14 !).
  • Avant chanfrein.

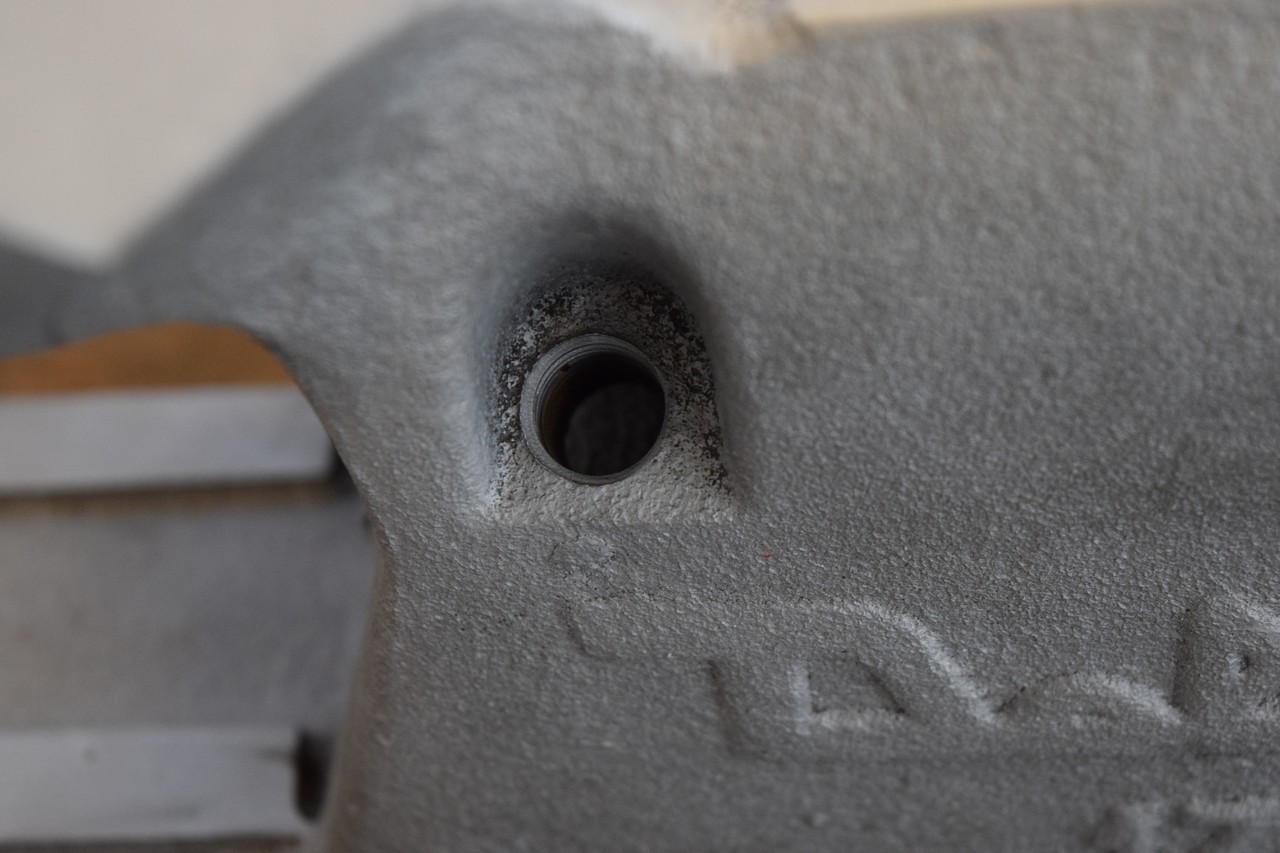

  • Après chanfrein.

Étape 9 : Rectification des surfaces d’appui

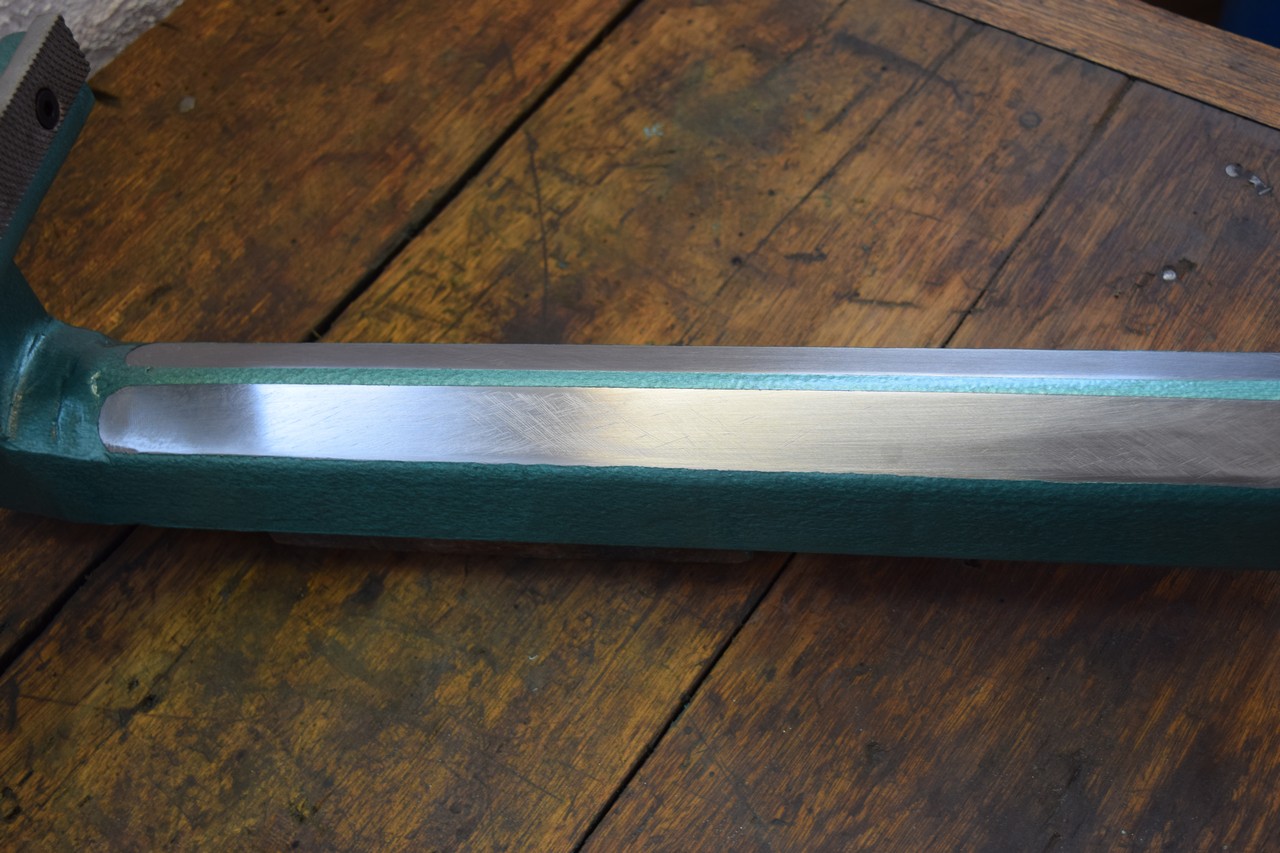

C’est une opération primordiale, car c’est d’elles que va dépendre le bon coulissement de la partie mobile de l’étau. Elles doivent être parfaitement planes et lisses.

Je rectifie toutes les surfaces d’appui à la lime, puis je les lisse avec une cale à poncer en montant progressivement dans les grains.

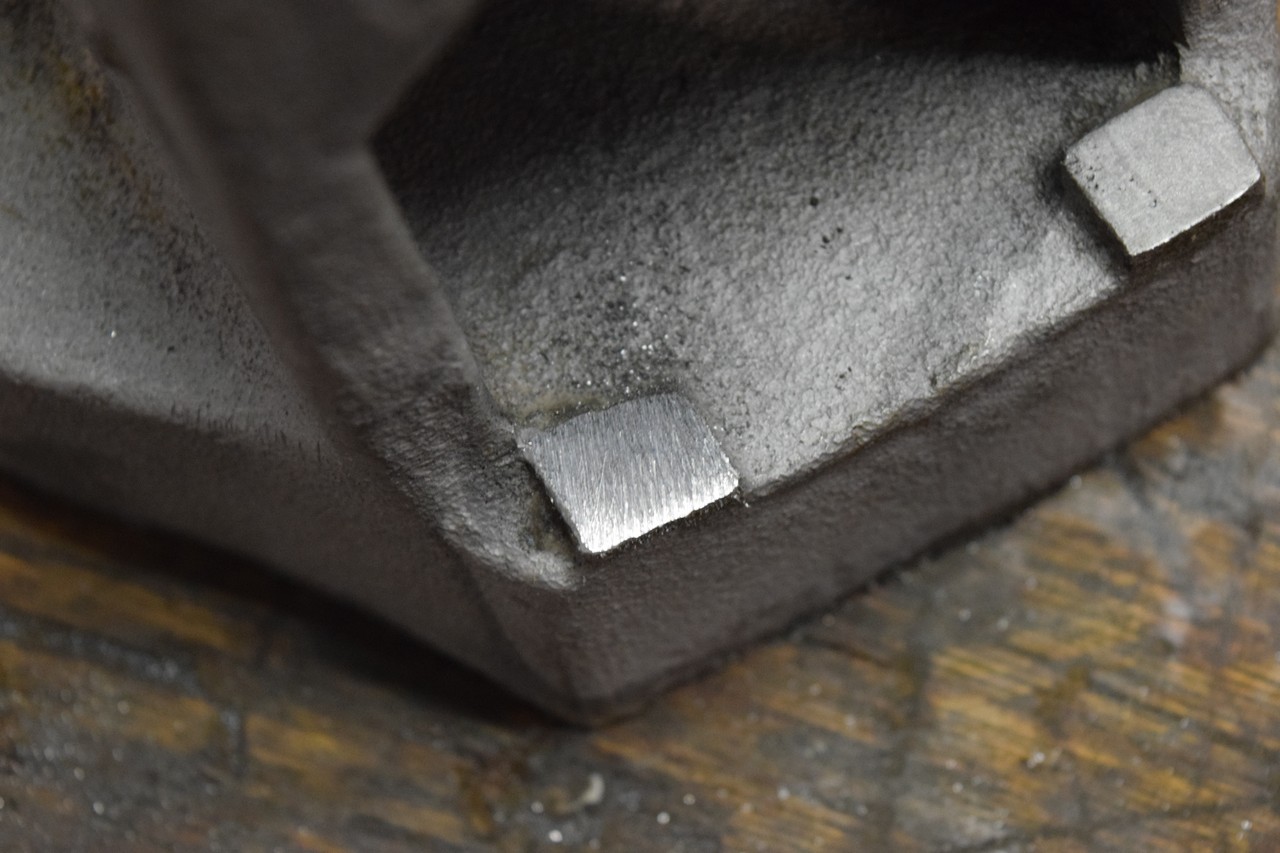

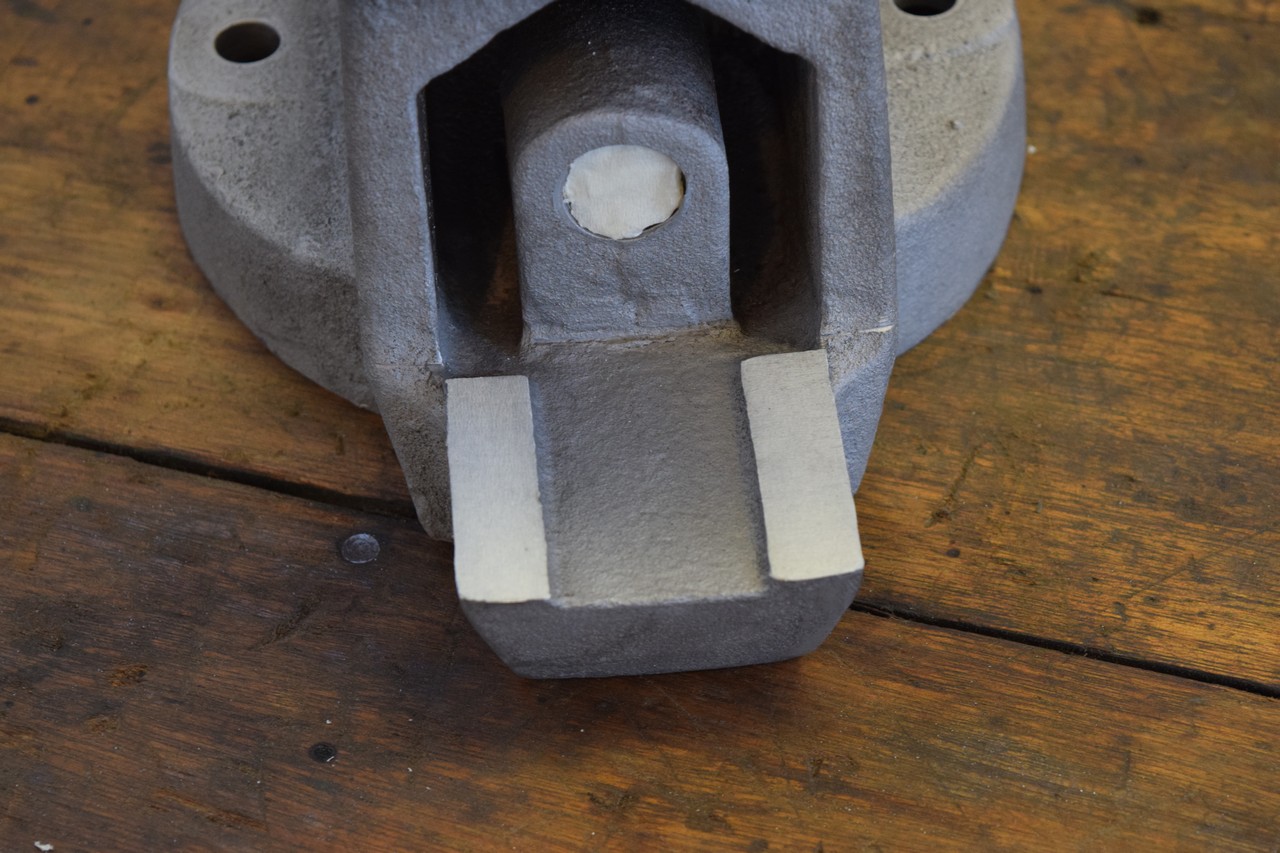

Exemple sur les appuis à l’arrière de l’étau :

Étape 10 : Préparation de l’étau avant peinture

Avant de préparer l’étau à la peinture, je l’ai sablé à nouveau car des traces de corrosion ont réapparu entre temps. Cela permet également de refaire une accroche uniforme pour la peinture, notamment pour les surfaces qui ont été meulés et poncés.

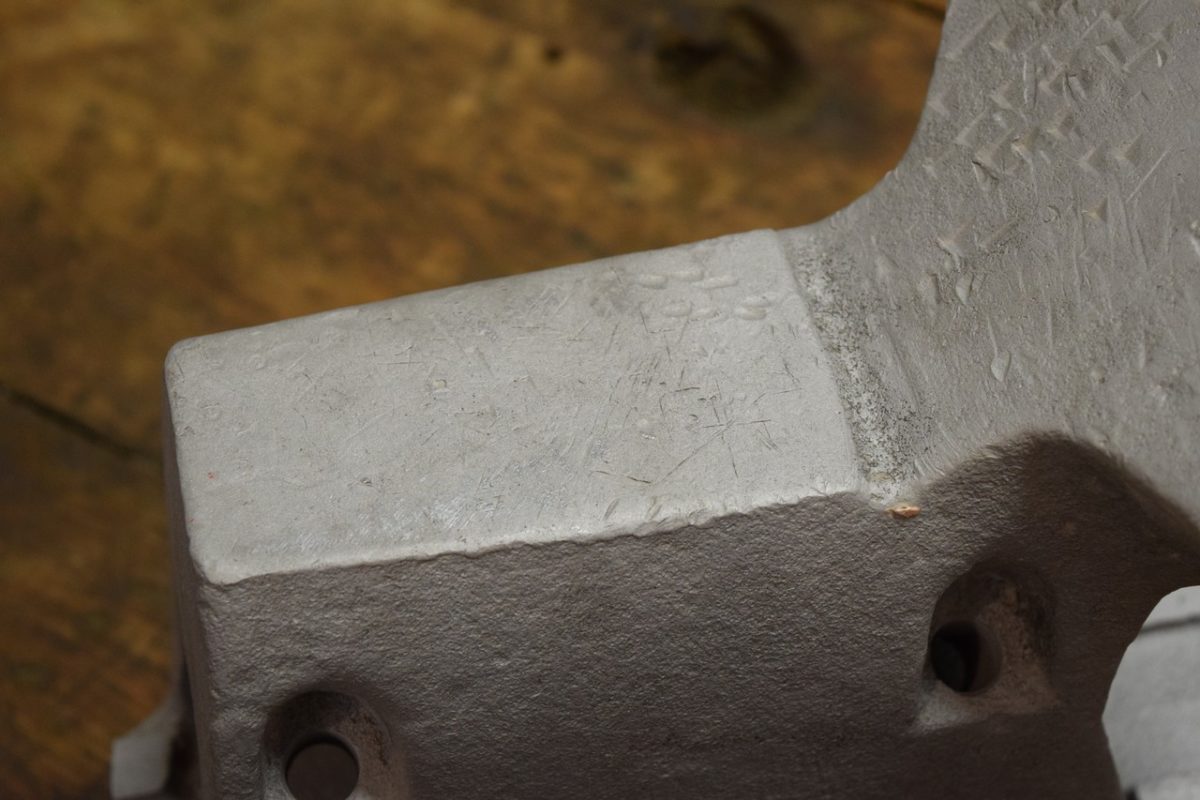

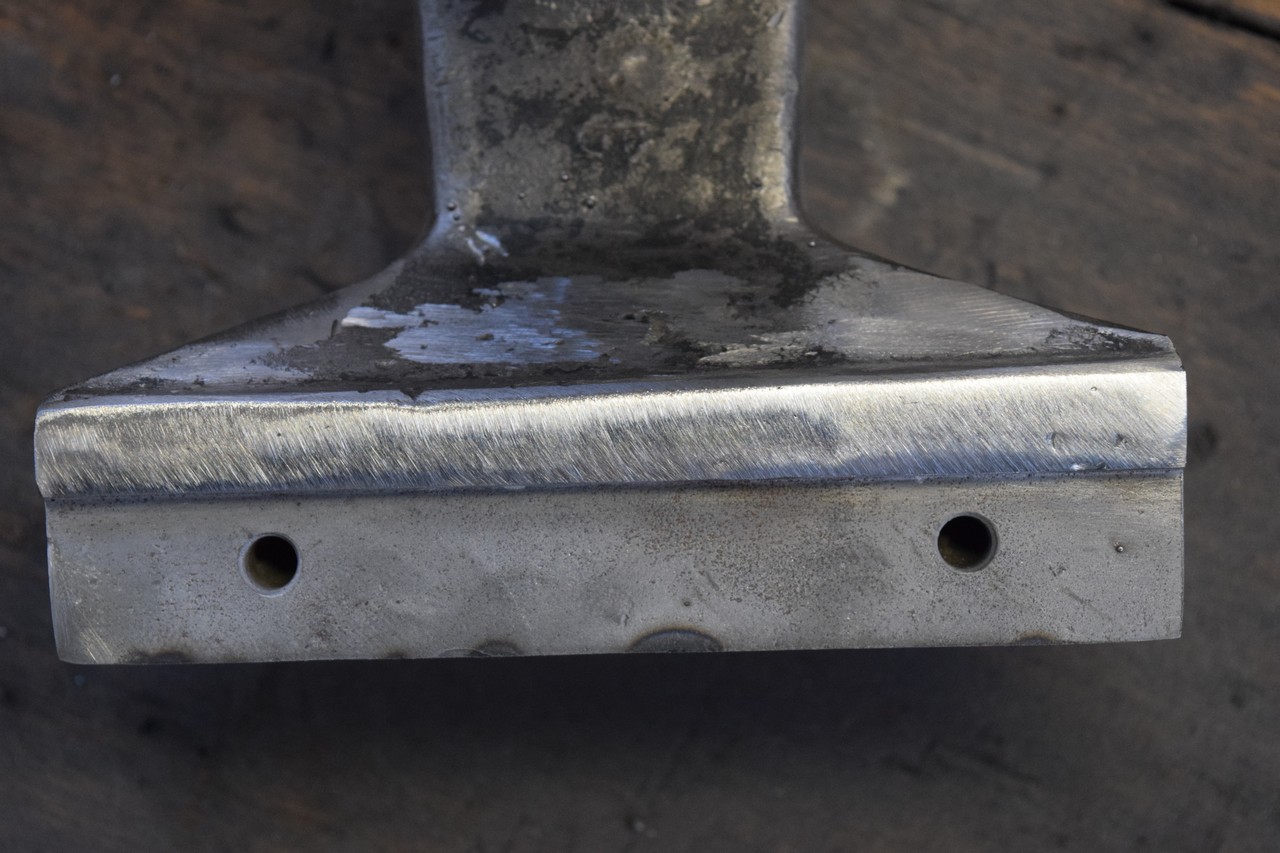

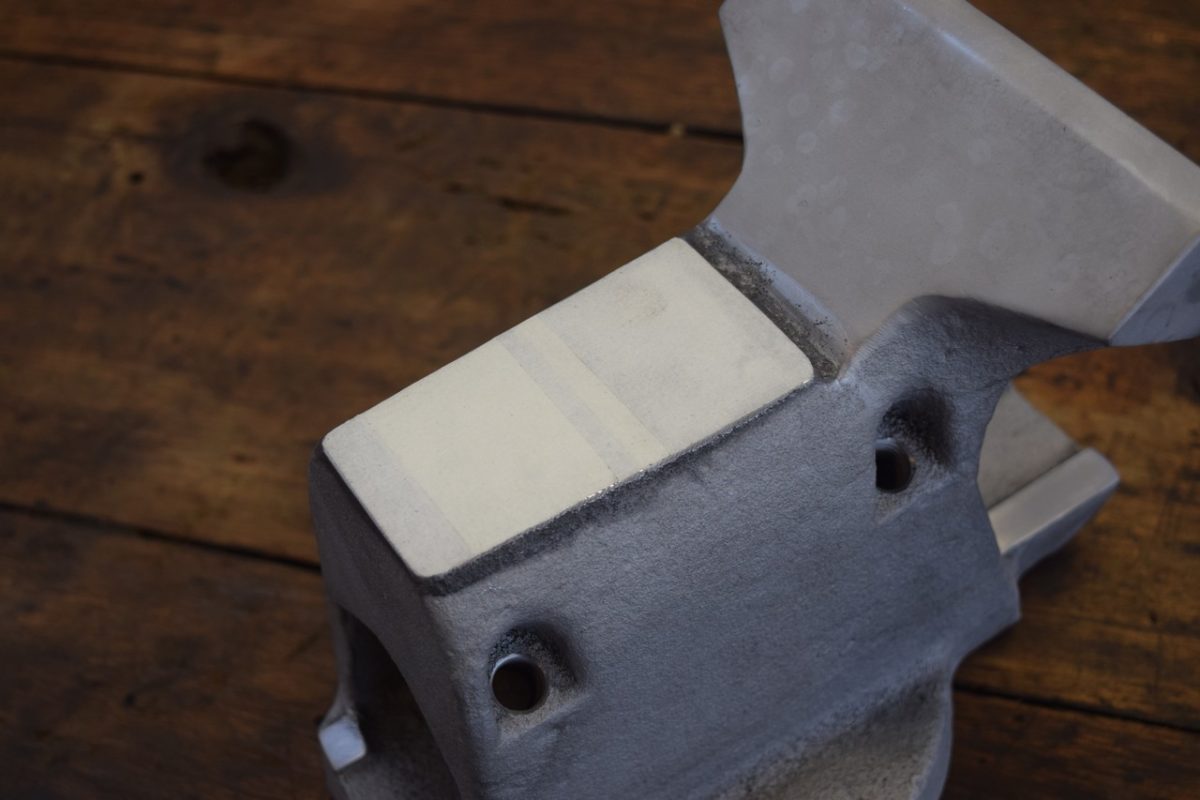

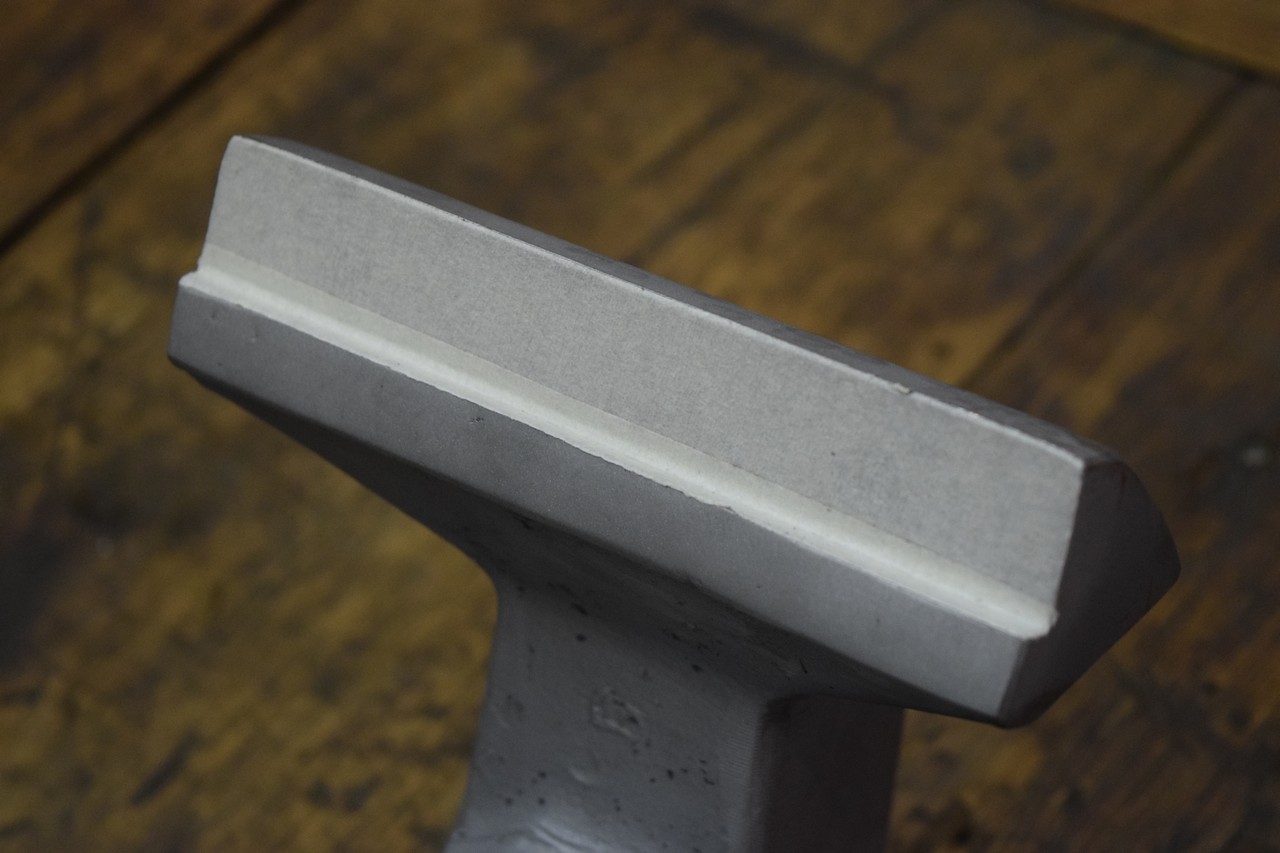

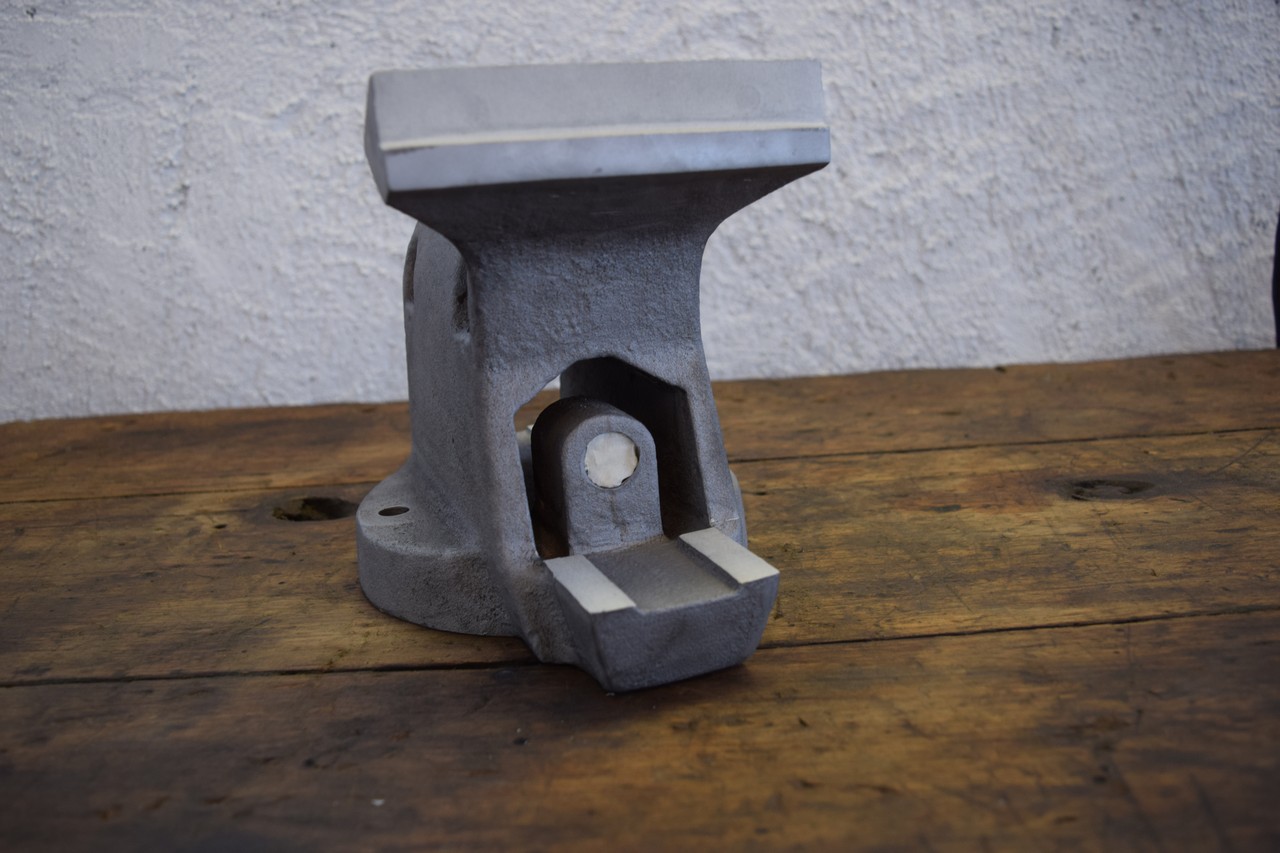

Au passage, j’ai donc dû surfacer rapidement l’enclume et les surfaces d’appui des coulisses…

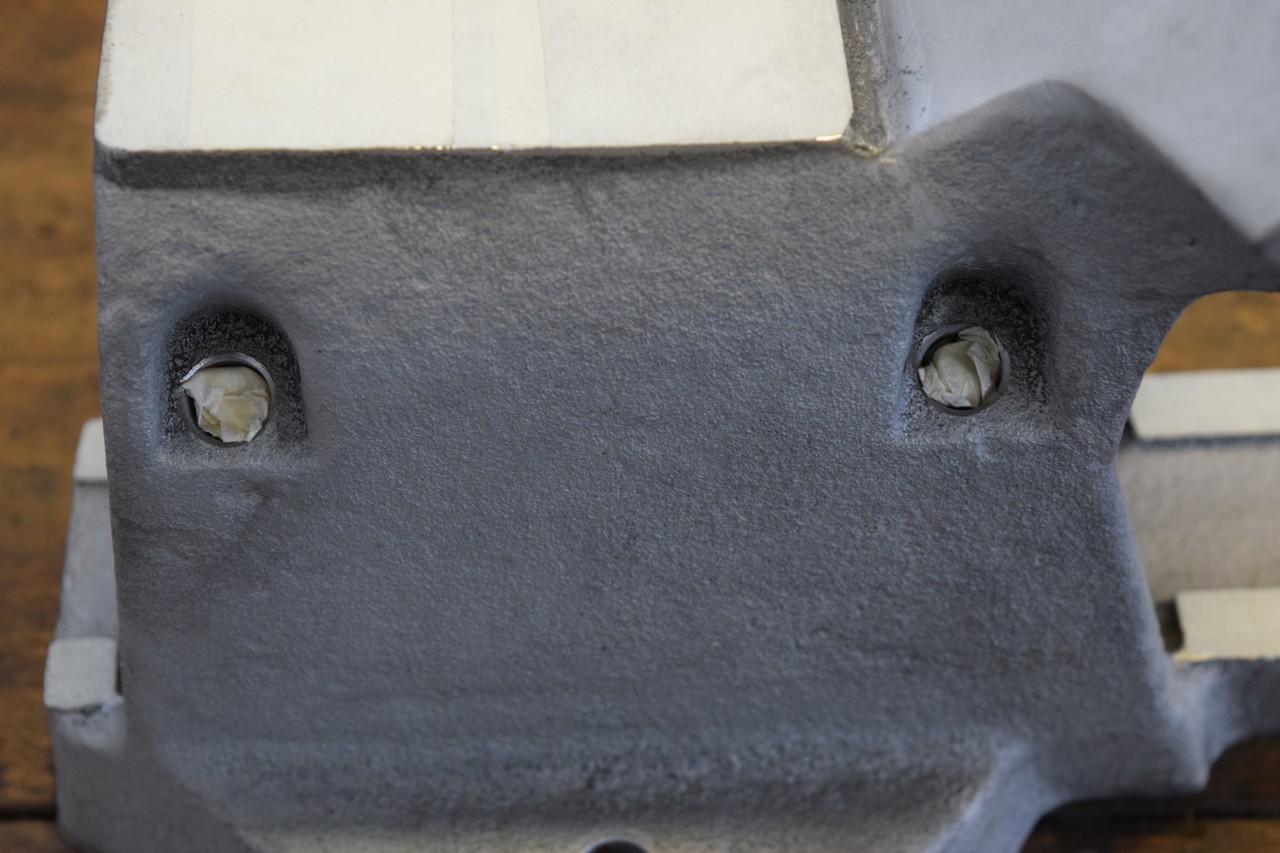

  • Les tâches que l’on voit sont dues aux points de soudure. Cela ne se verra plus après peinture.

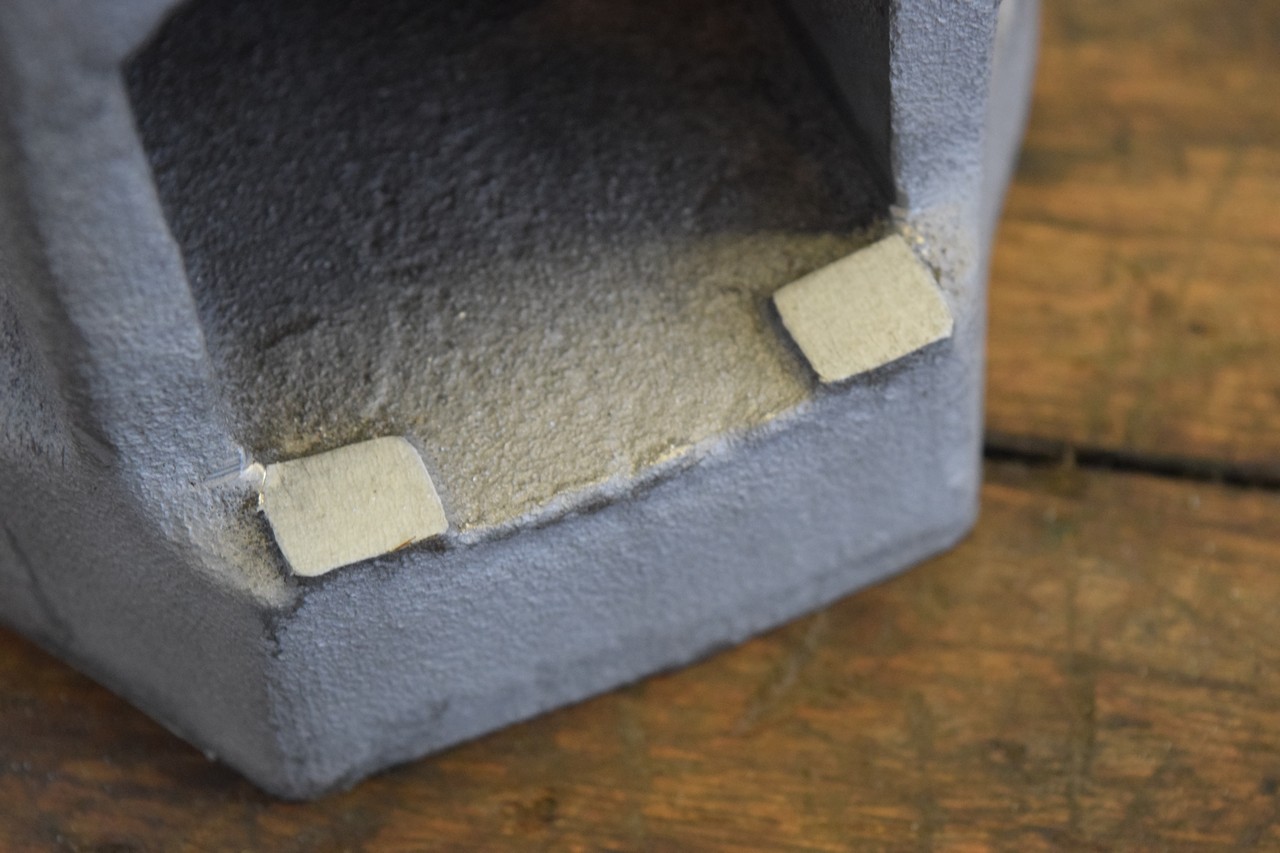

Je peux maintenant passer au marouflage de toutes les zones qui ne seront pas peintes et qui doivent être protégées.

  • Marouflage de l’enclume.

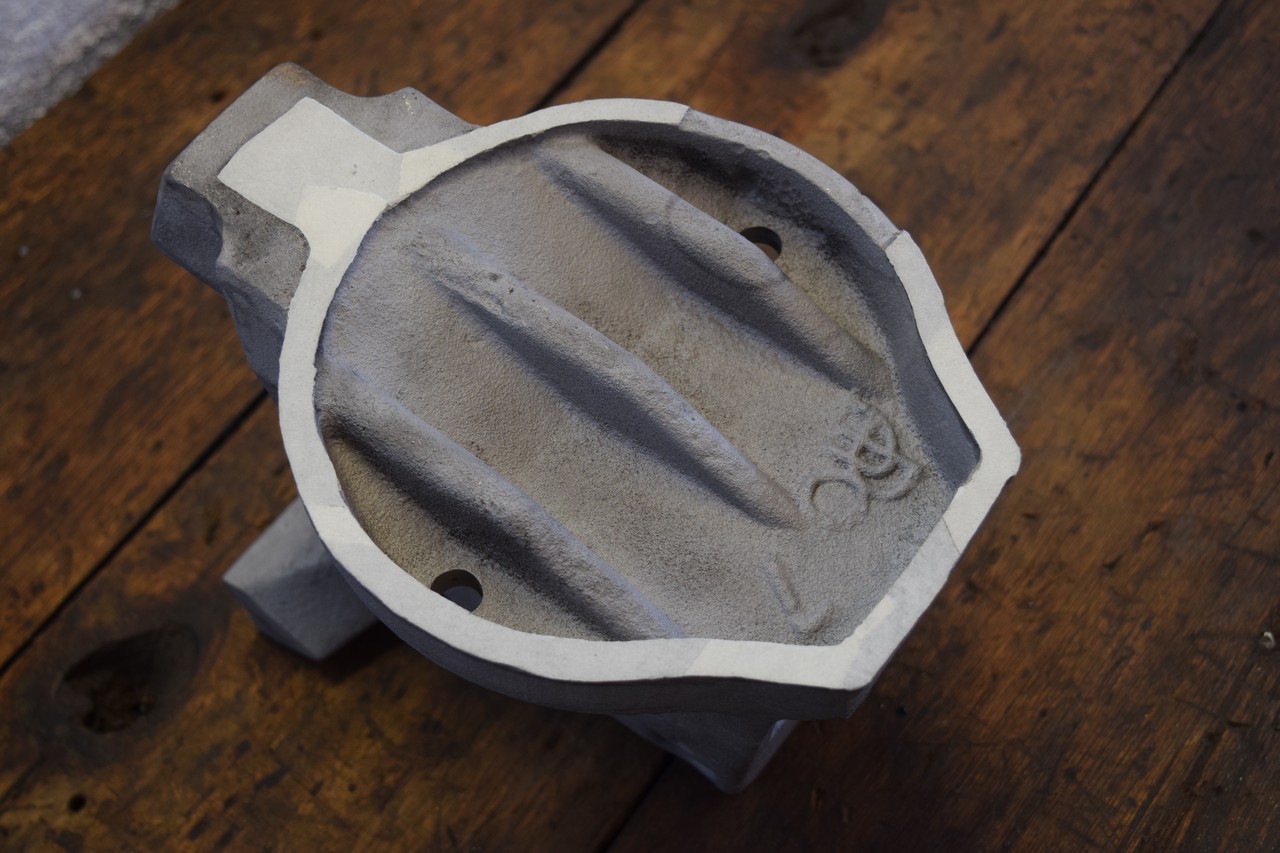

  • Des surfaces d’appui.
  • Des taraudages…

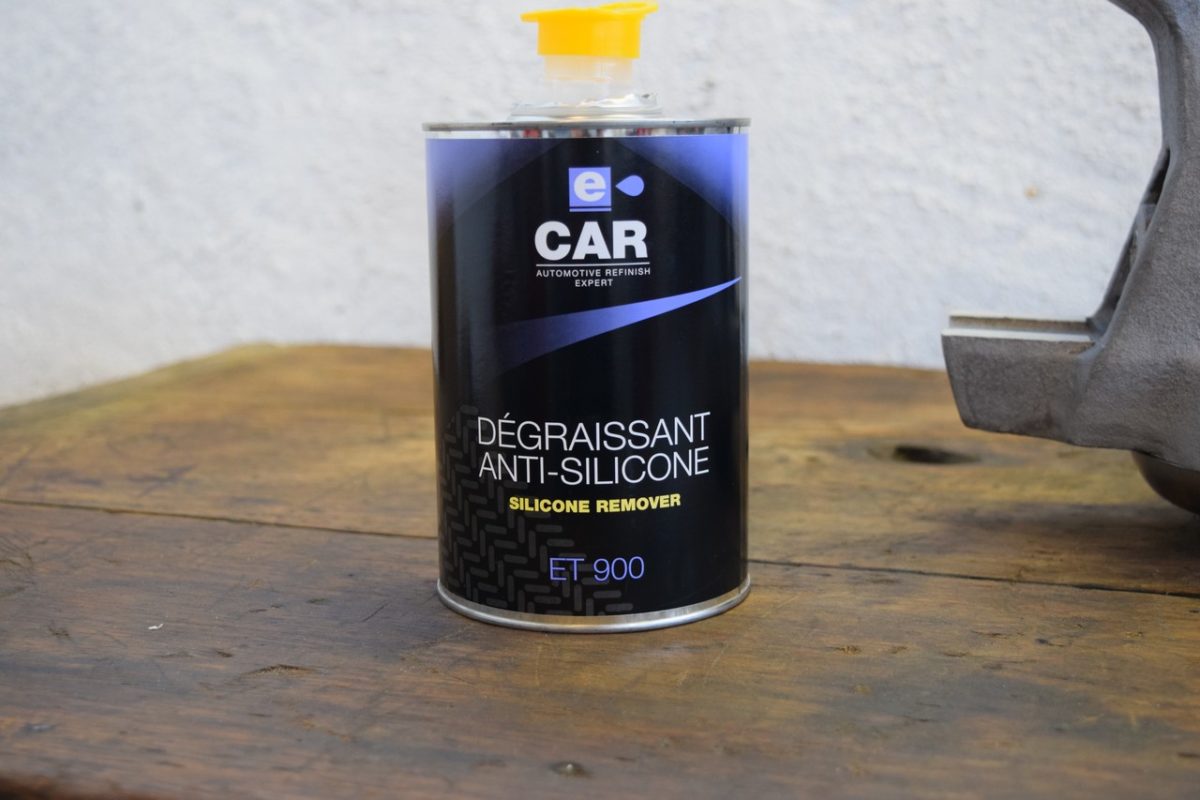

Je dégraisse ensuite minutieusement toutes les surfaces de l’étau au dégraissant anti-silicone (utilisé en carrosserie).

Étape 11 : Peinture de l’étau

C’est parti pour la meilleure phase de cette restauration ! 🙂

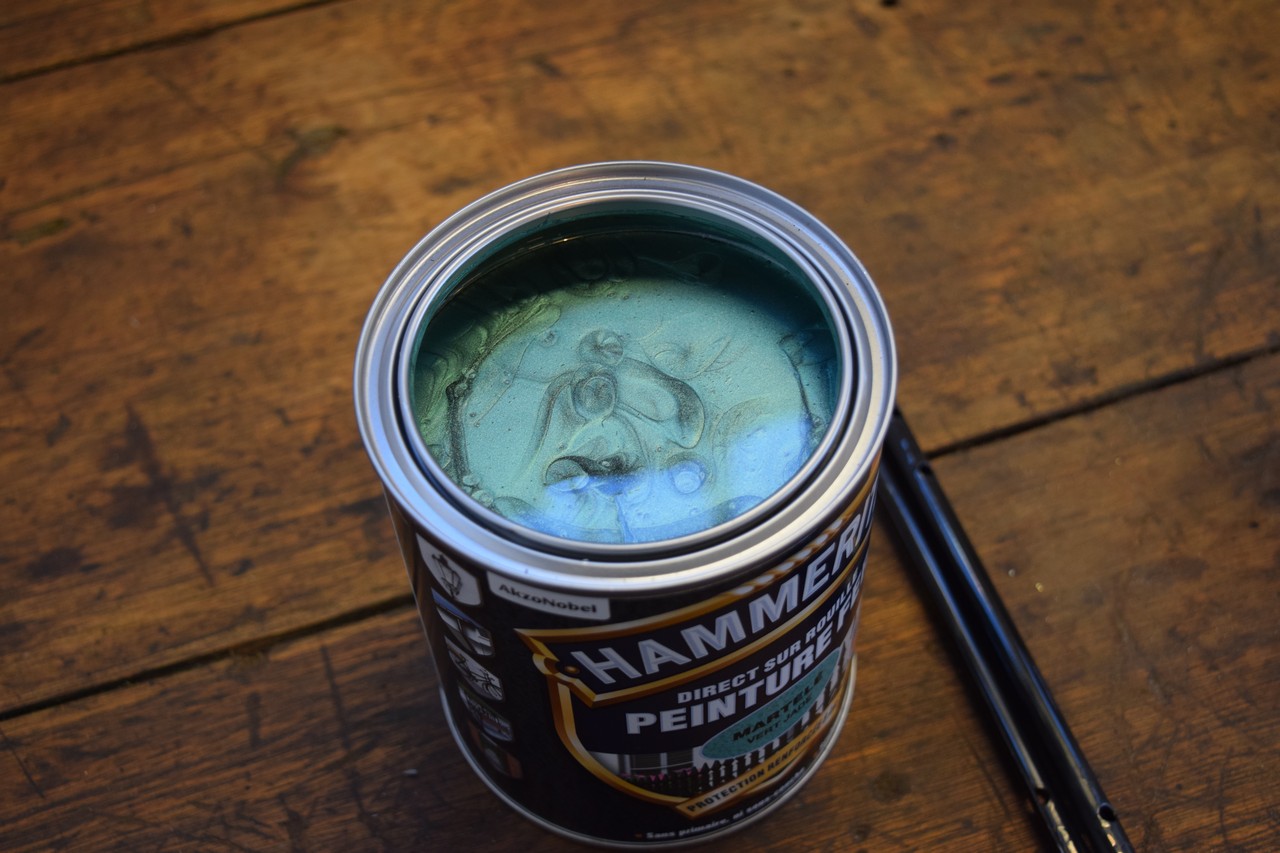

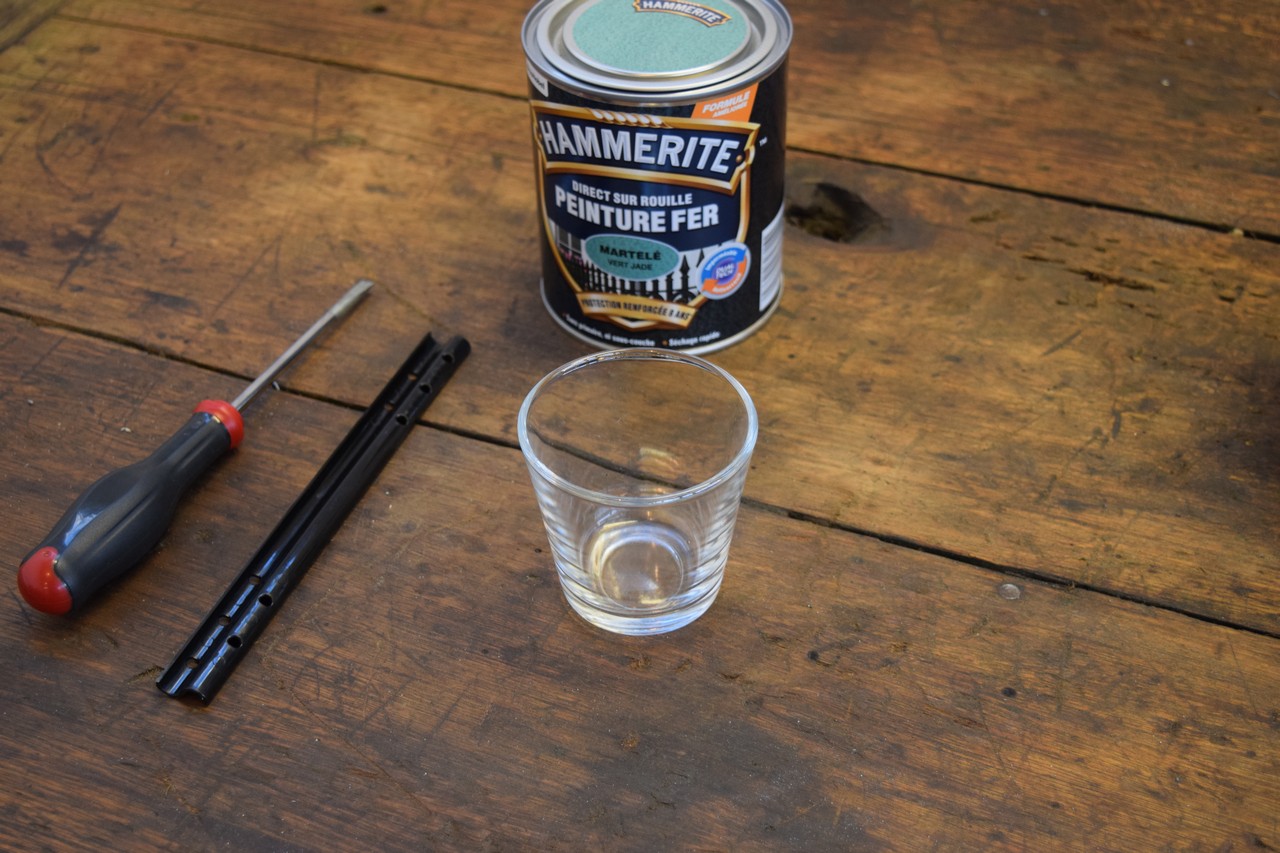

J’utilise de la peinture Hammerite martelée, couleur vert jade, qui se rapproche le plus possible de la peinture d’origine de l’étau. C’est une peinture assez chère, mais qui est très bien adaptée pour un étau et présentent de nombreux avantages :

  • Elle est résistante aux coups et aux chocs.

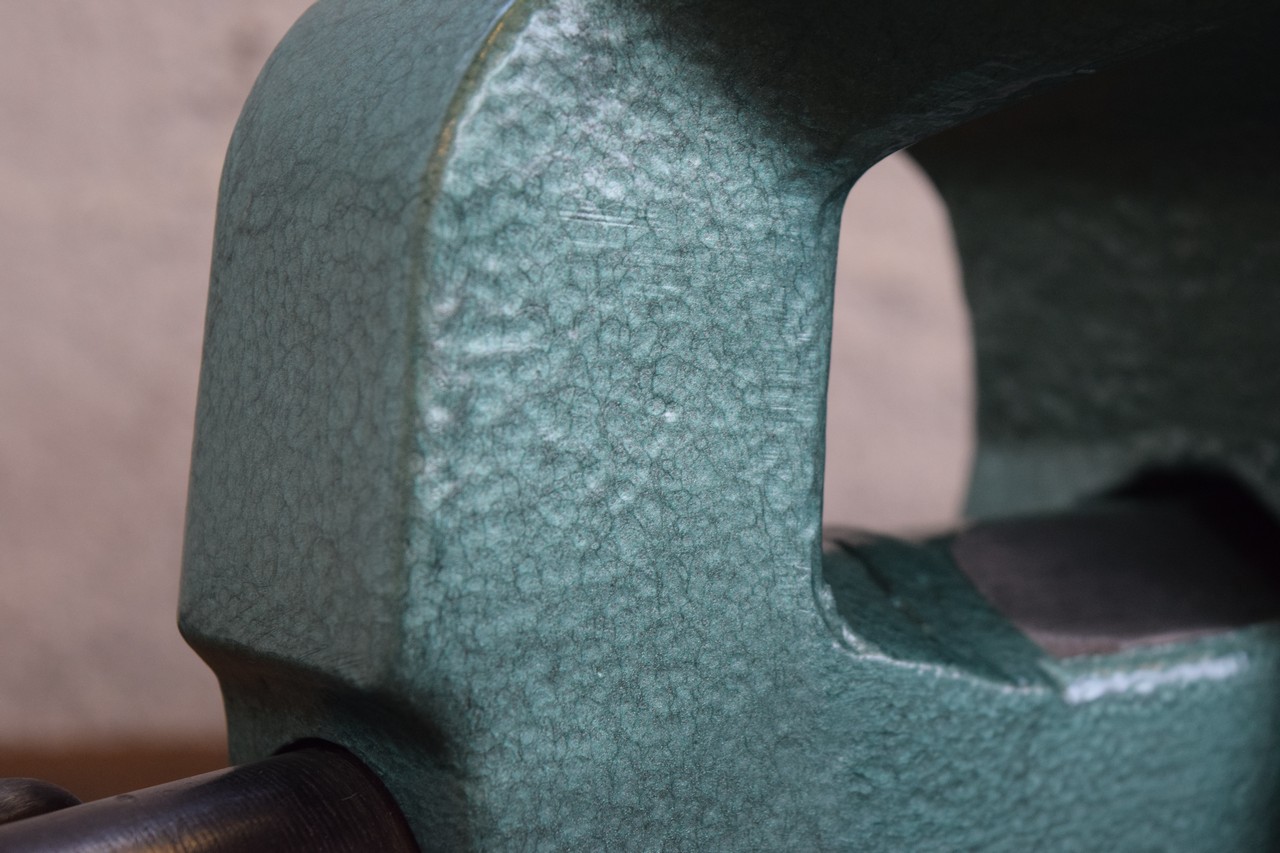

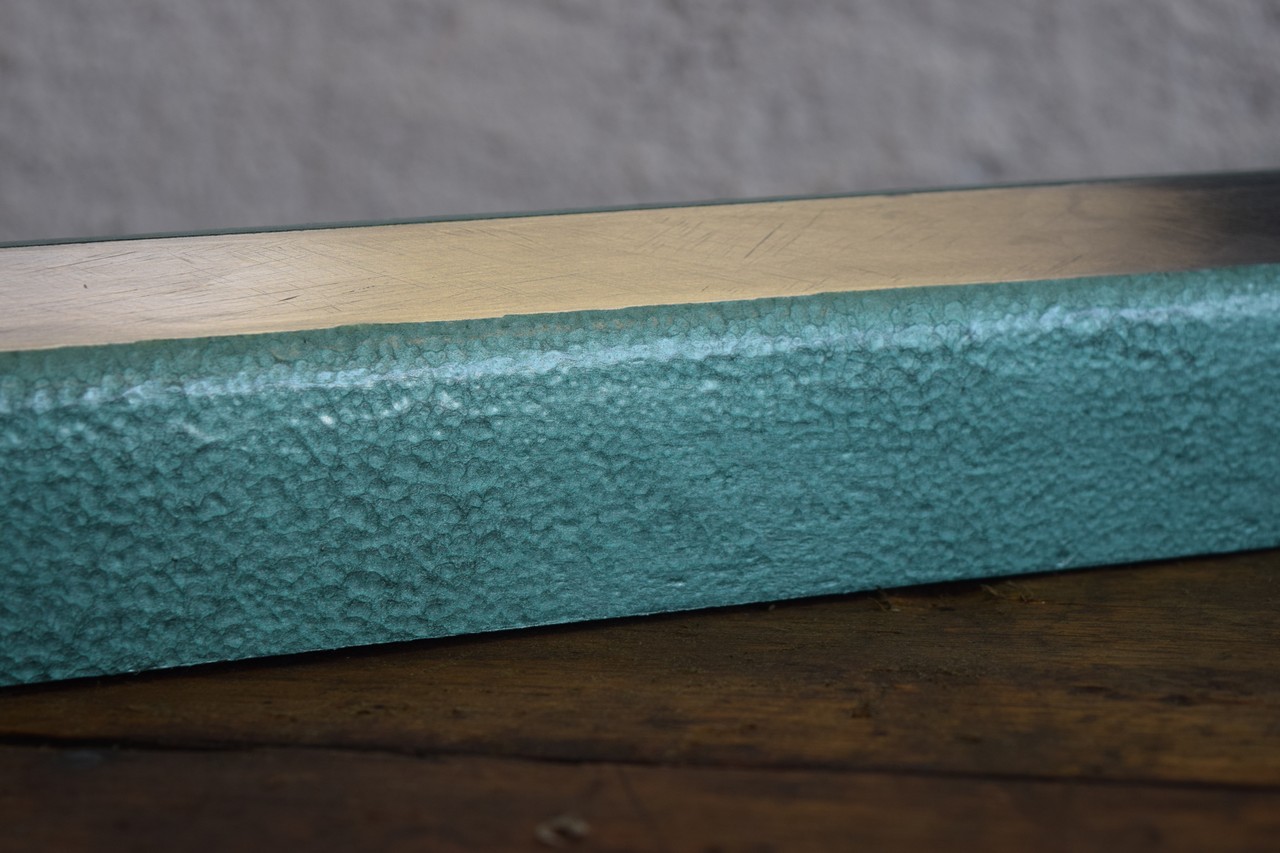

  • La Hammerite permet d’obtenir ce fameux effet “martelé” d’origine sur les étaux
  • Elle est résistante à de très hautes températures (400°C), ce qui offre la possibilité d’utiliser un décapeur thermique ou un petit chalumeau sans risque de brûler la peinture.
  • Cette peinture offre un excellent pouvoir anti-rouille.
  • Elle s’applique sans aucun primaire.

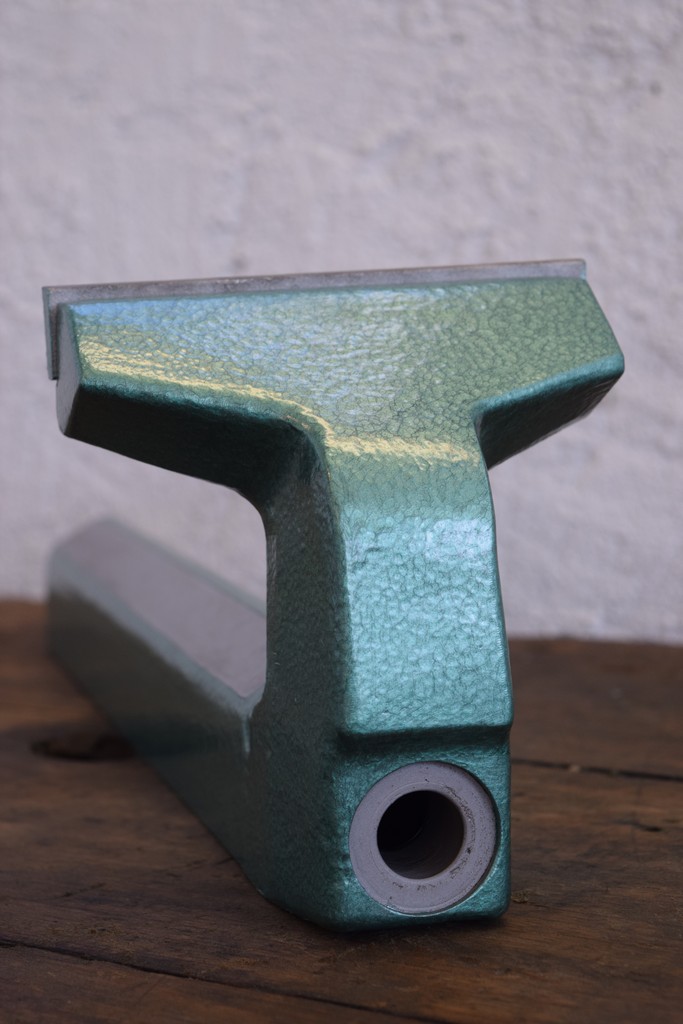

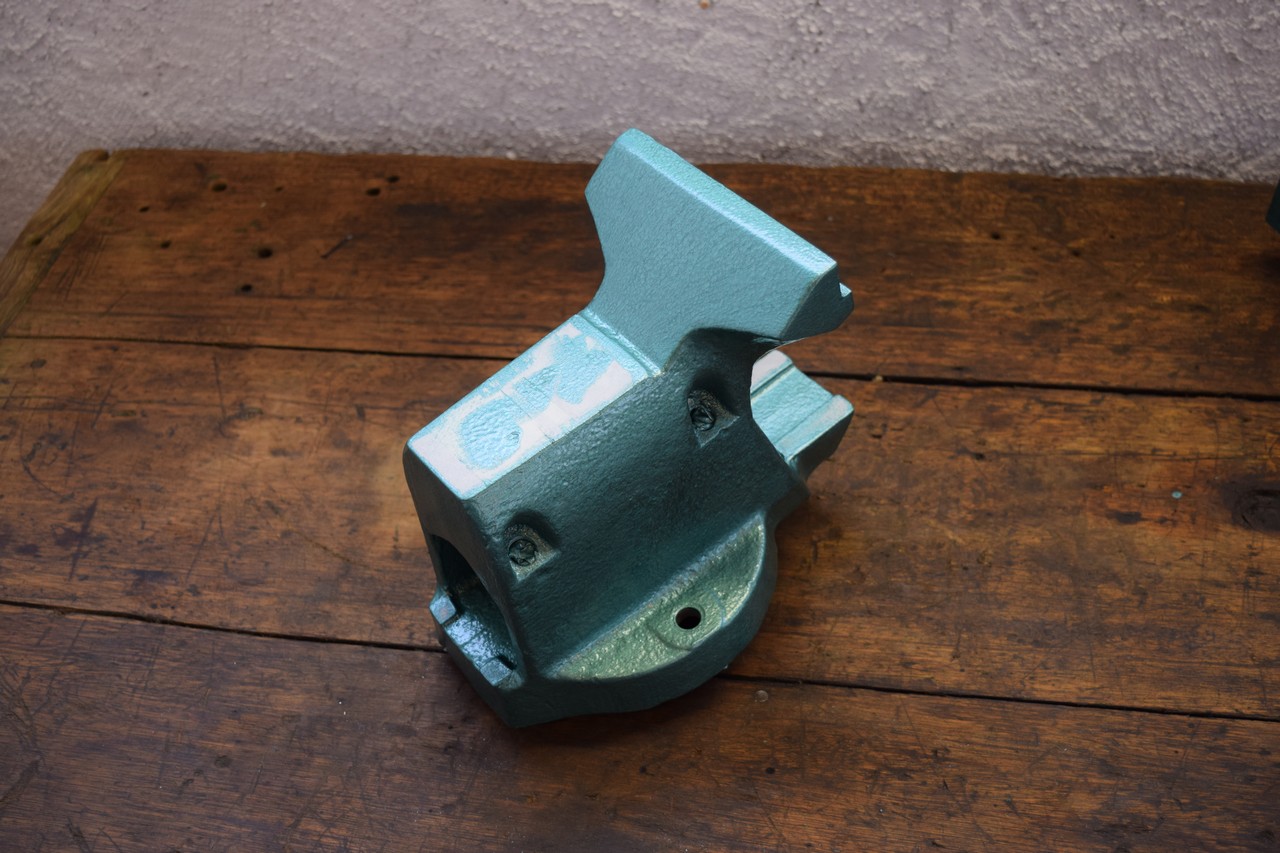

Je commence par la peinture de la partie fixe. J’applique la peinture au pinceau, en deux couches, avec environ 7h de séchage entre les deux.

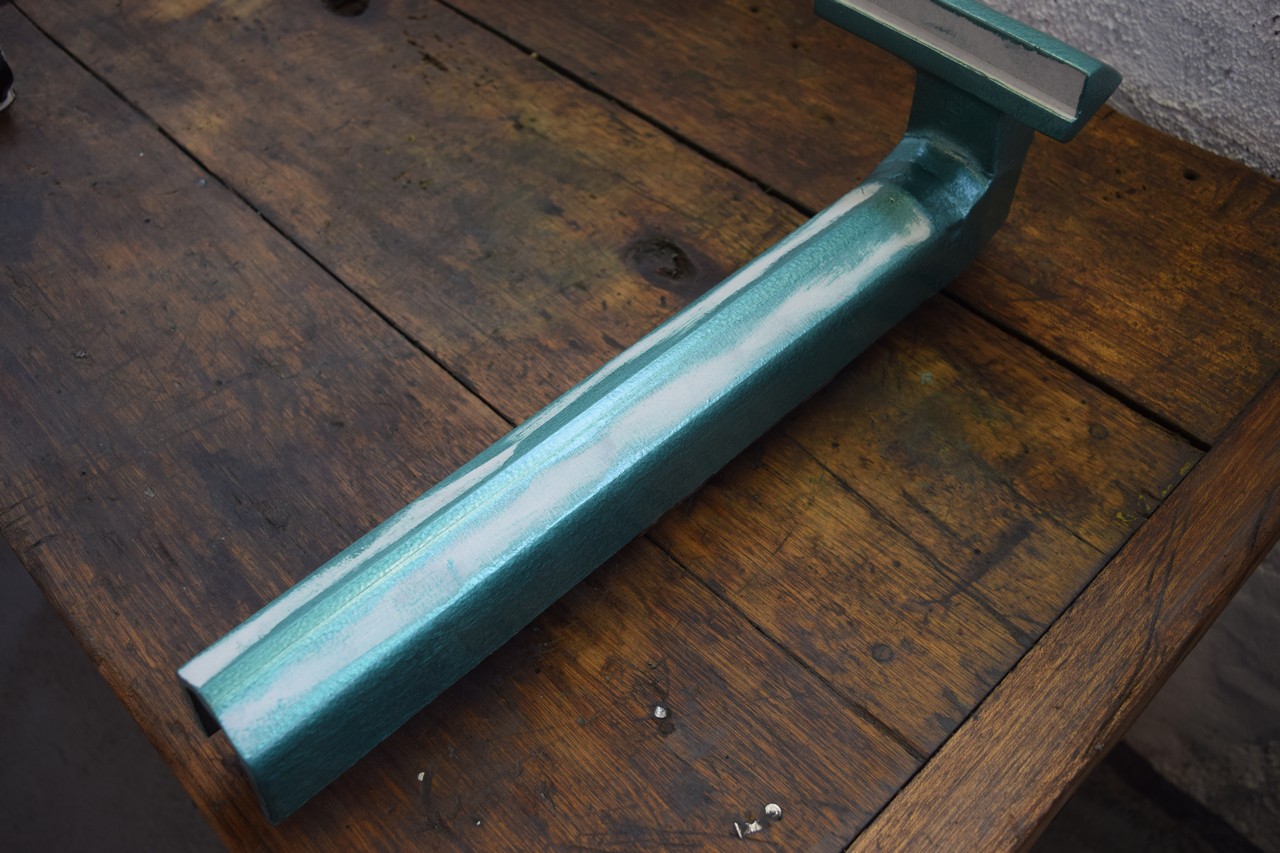

Puis la partie mobile :

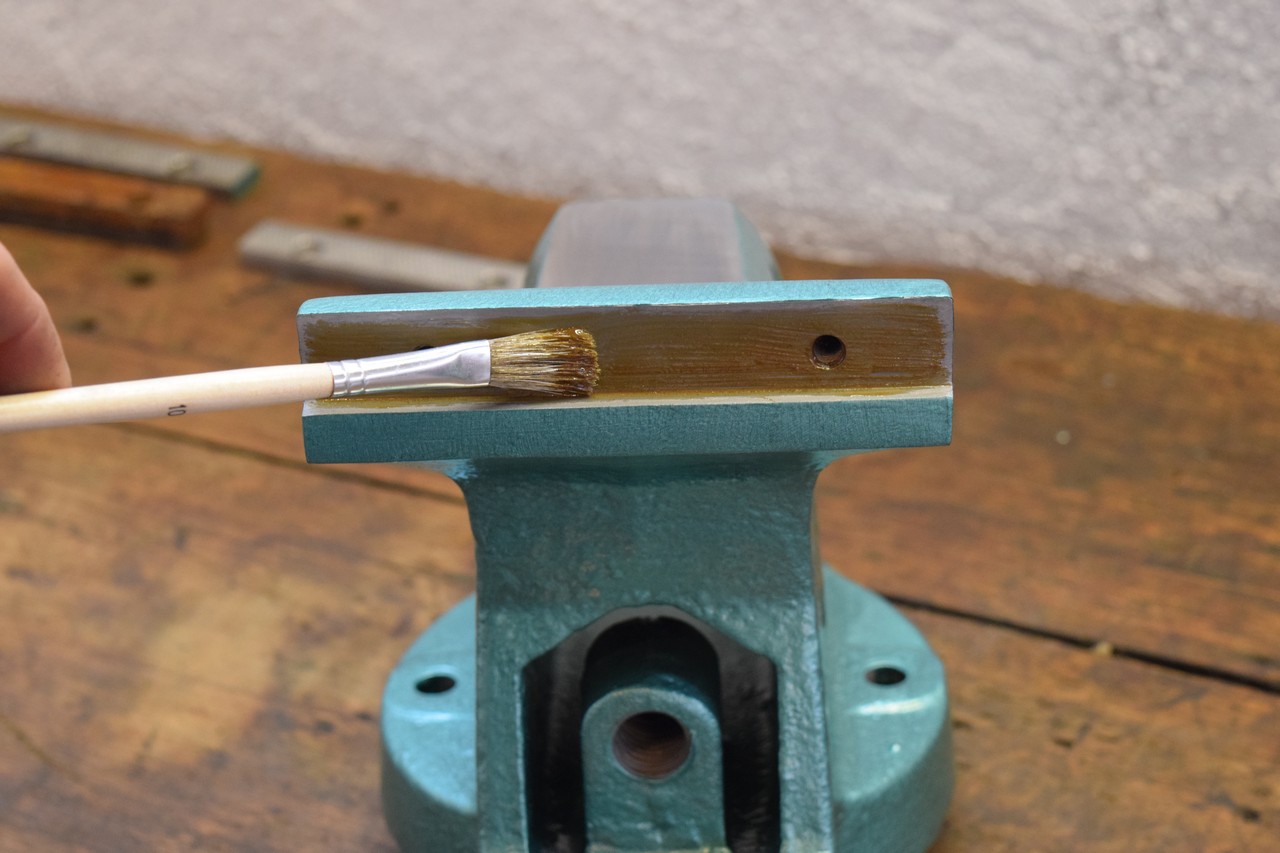

Avec le recul, l’application aurait été plus facile avec un petit rouleau. J’aurais aussi pu le faire au pistolet, mais Hammerite ne le préconise nul part sur la fiche technique… Si quelqu’un l’a déjà fait, n’hésitez pas à nous dire ce que ça rend en commentaires !

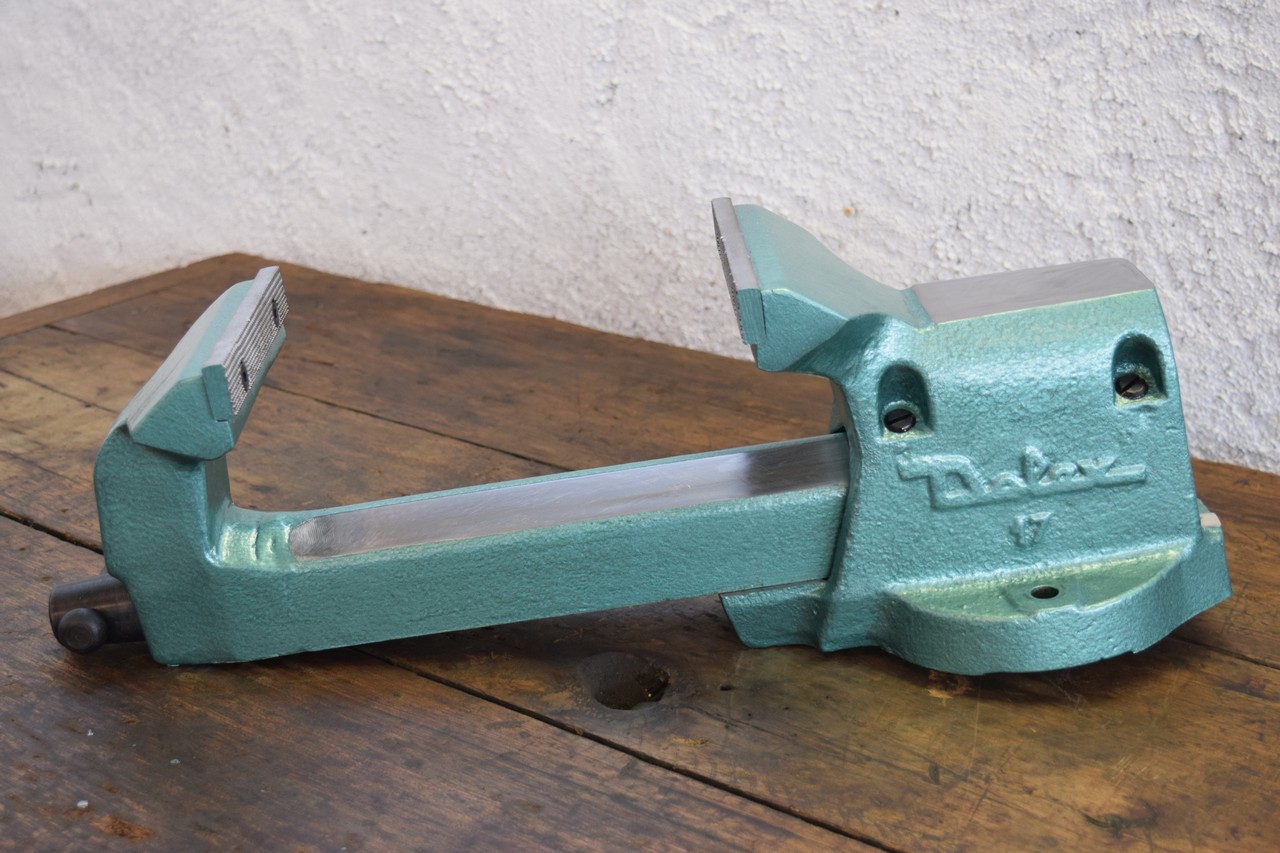

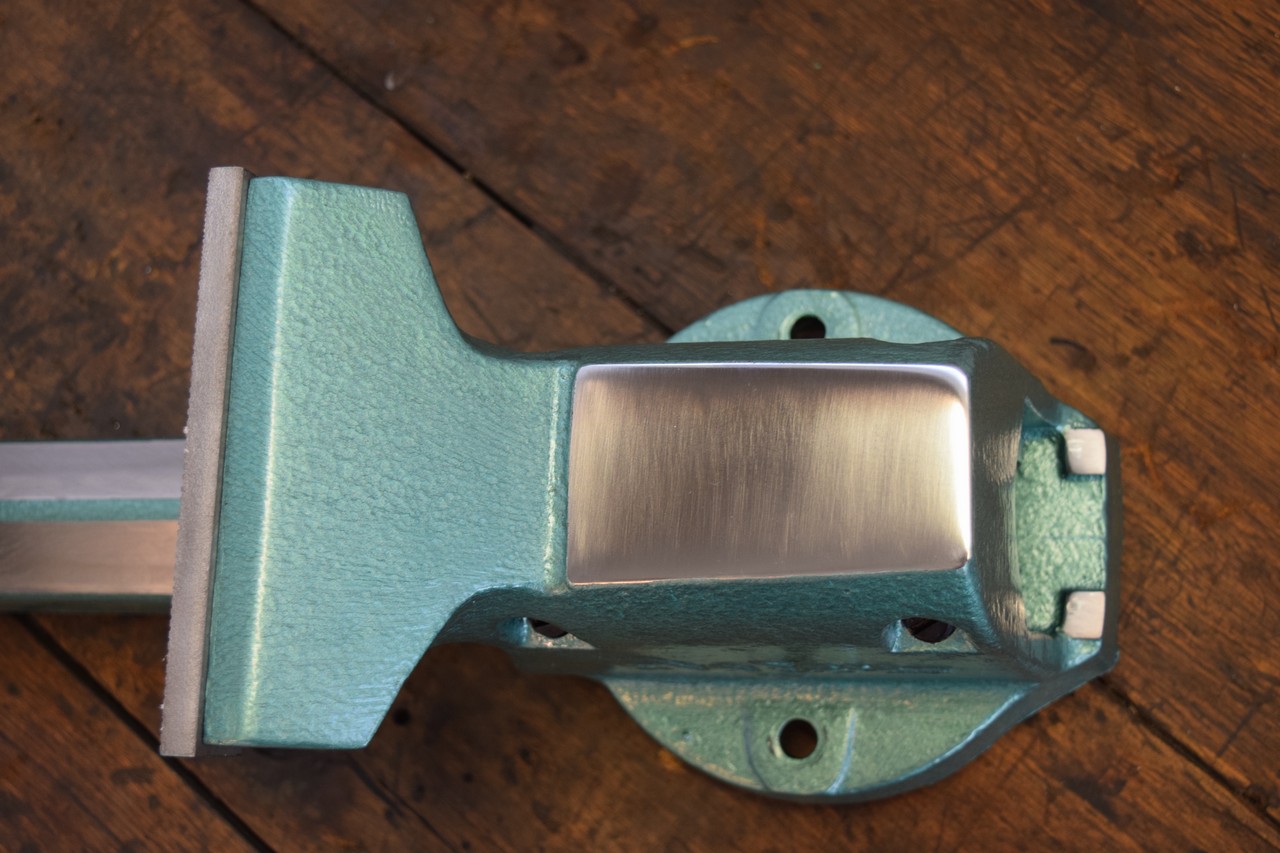

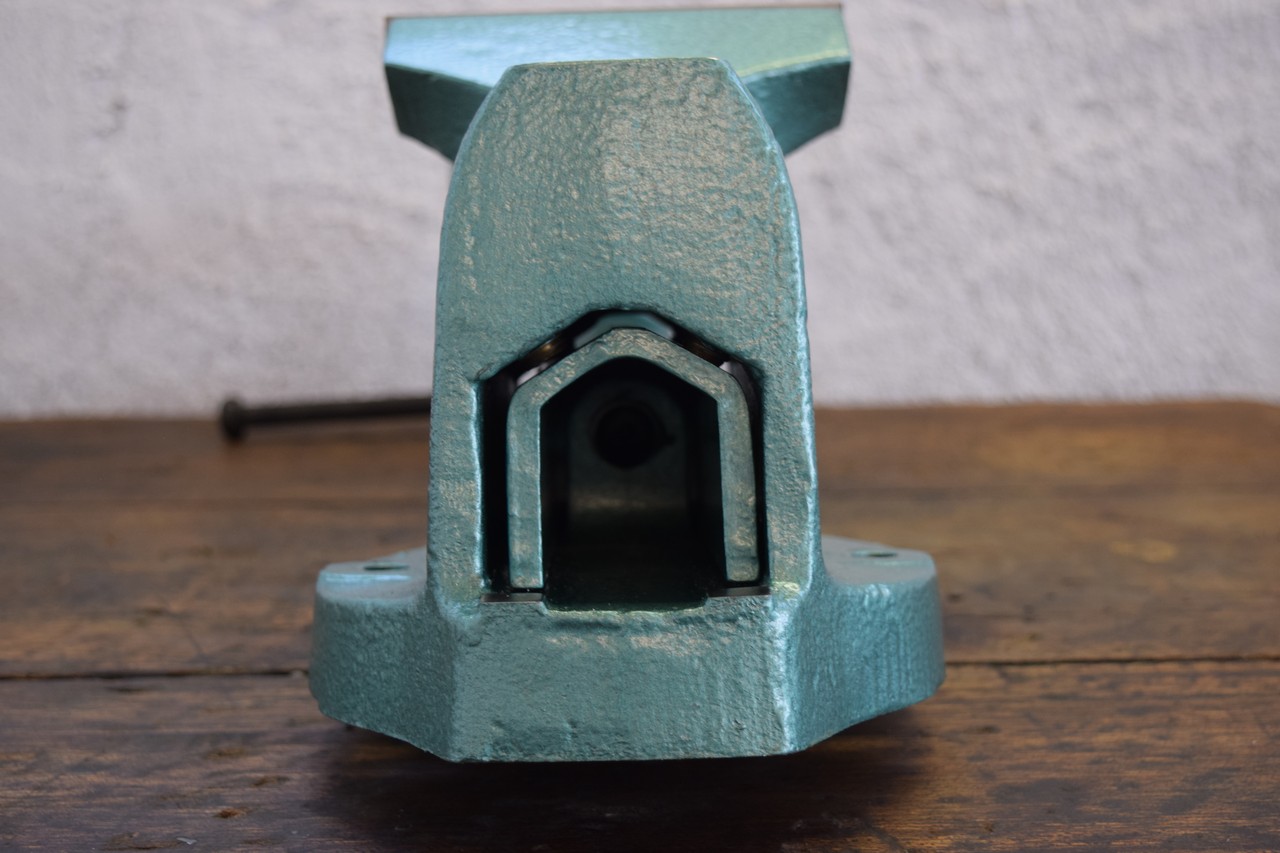

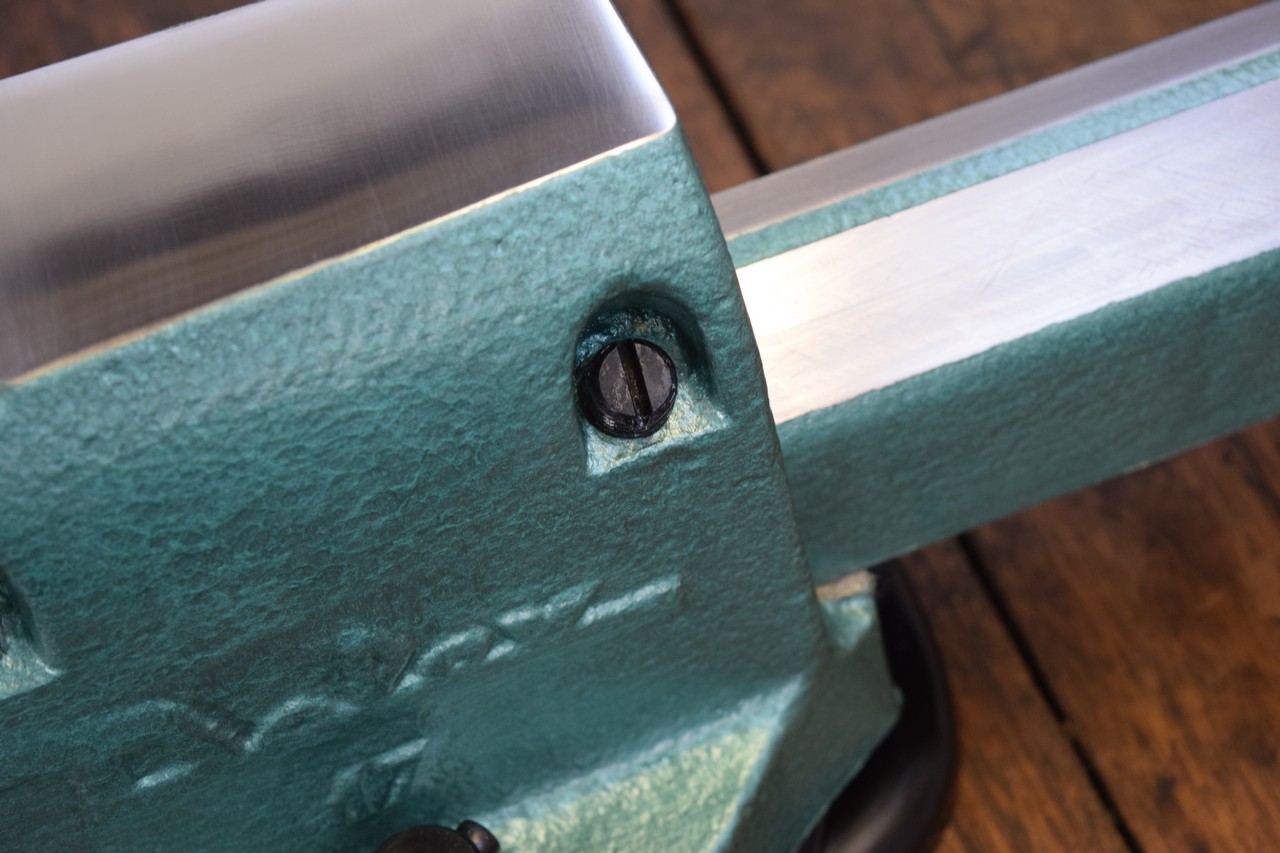

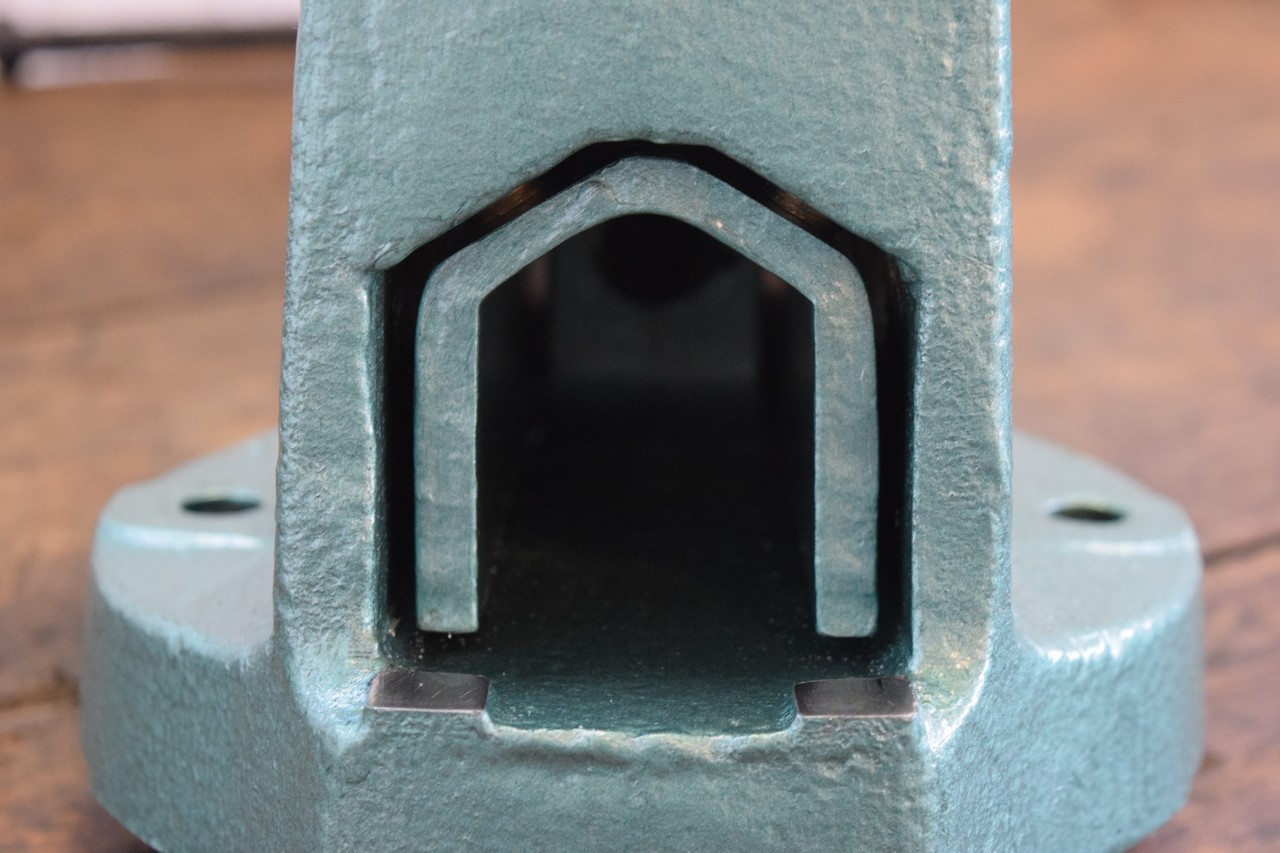

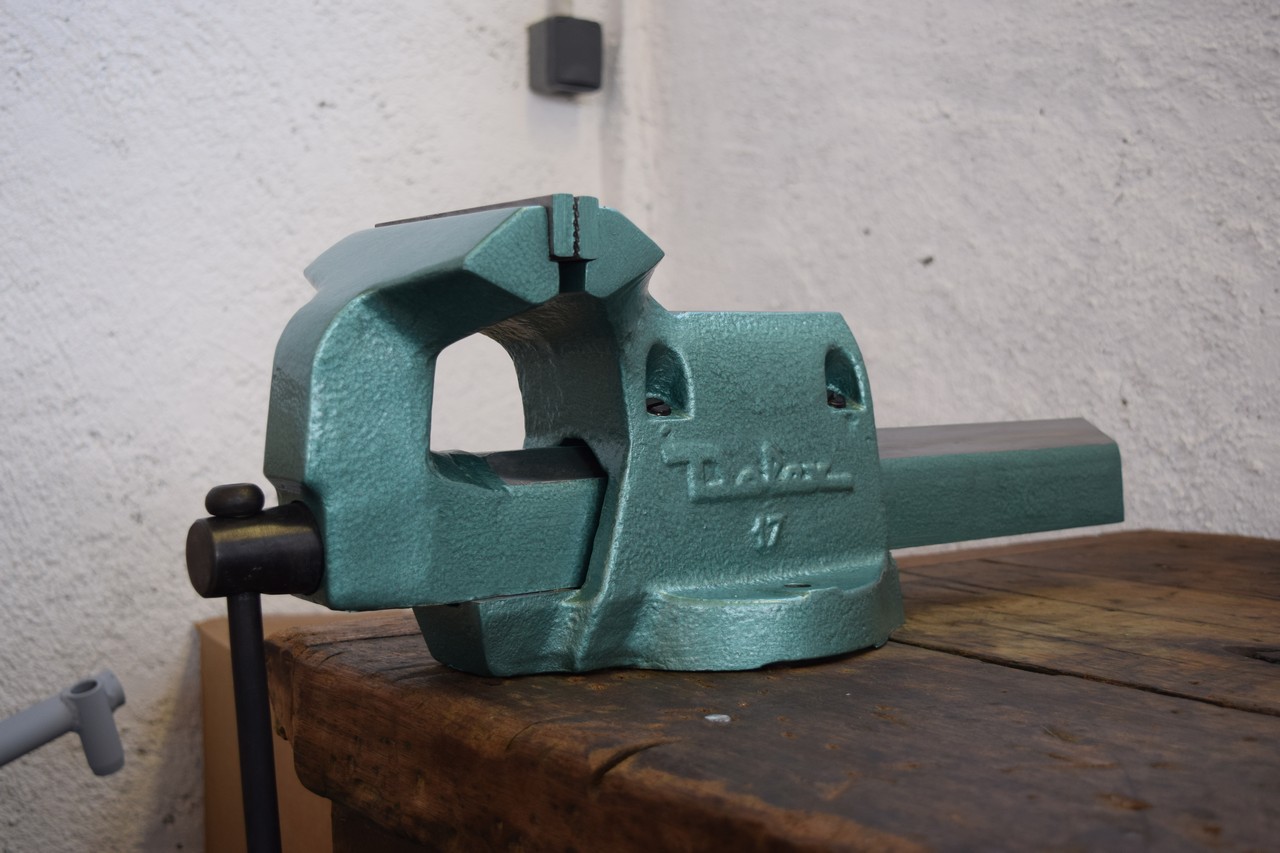

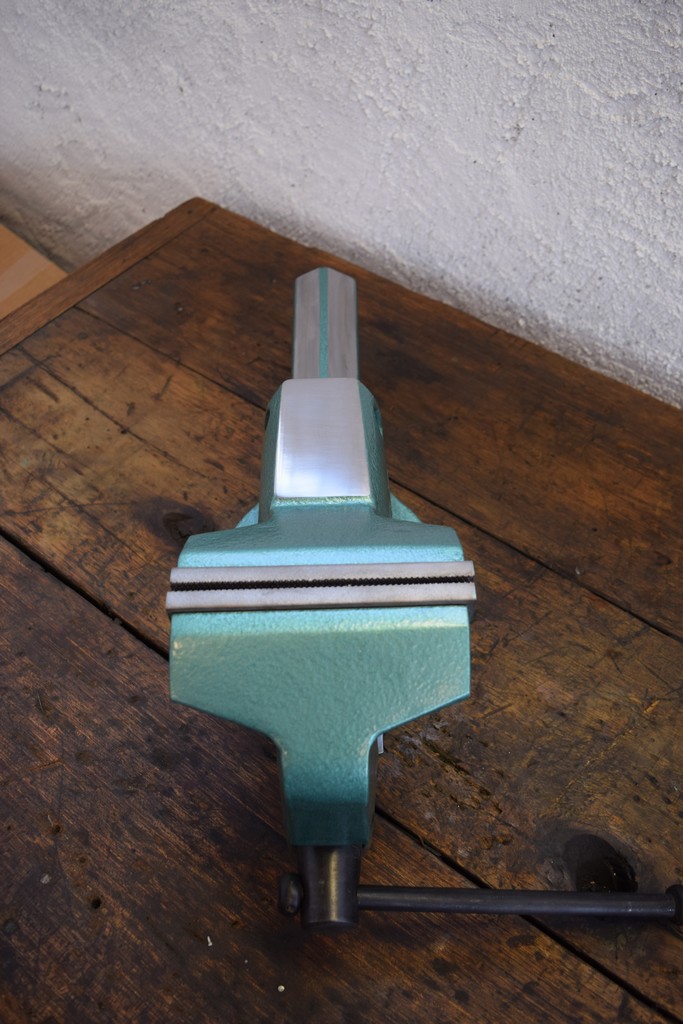

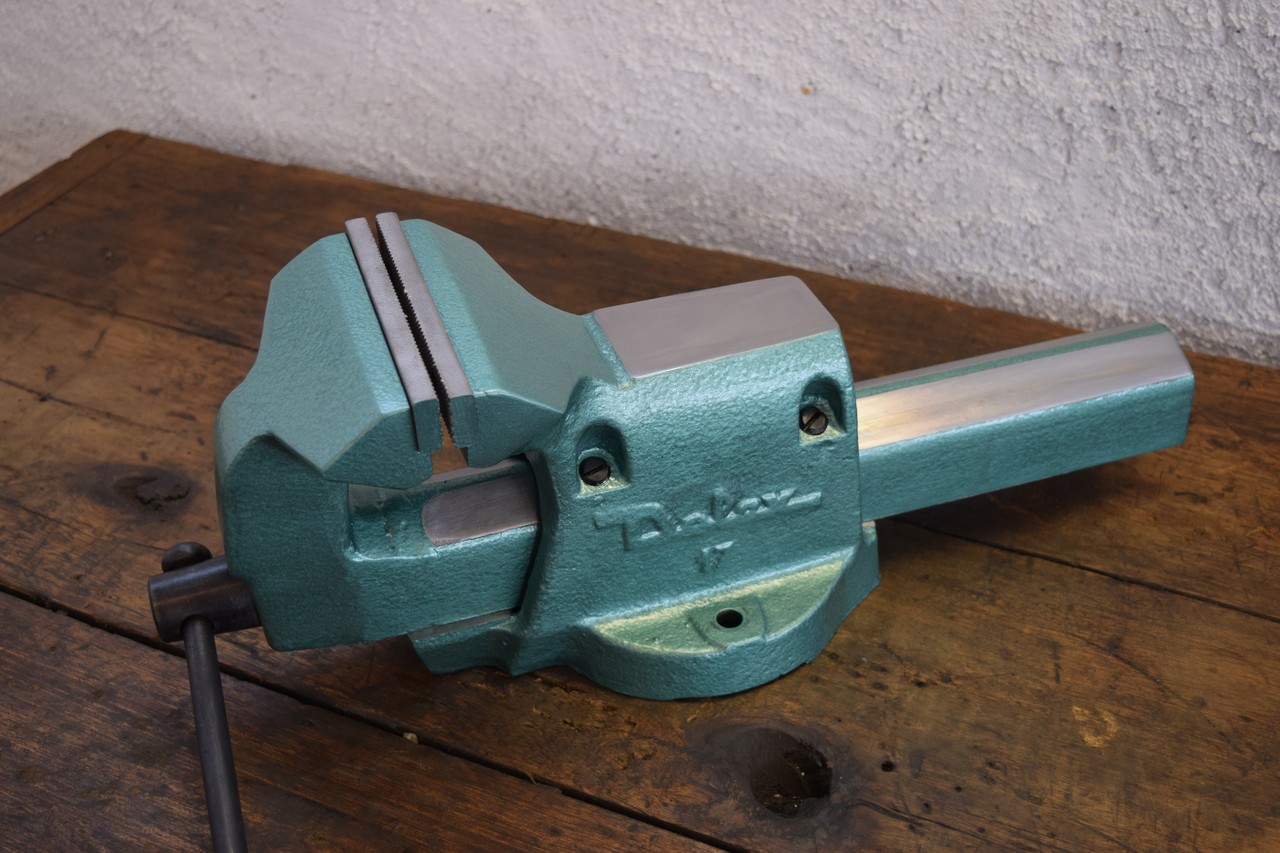

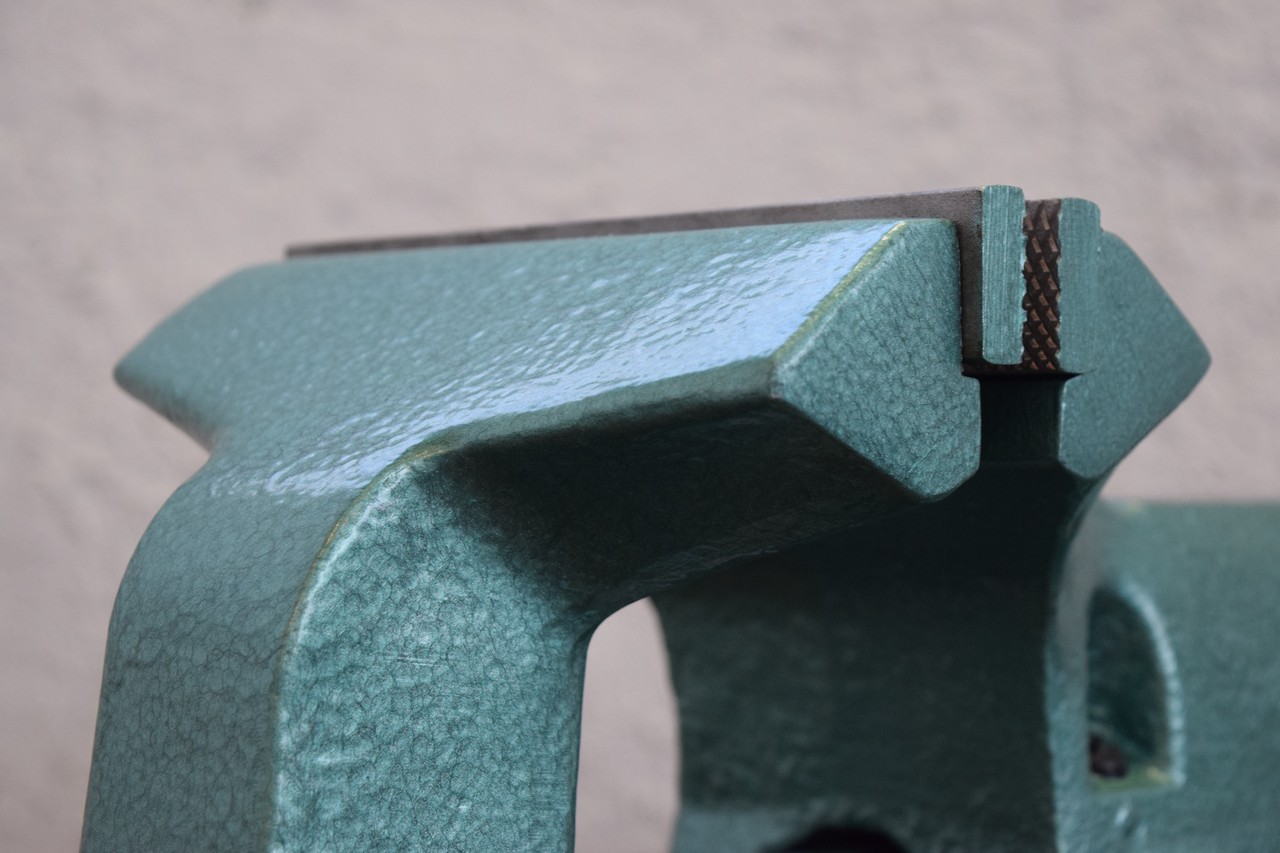

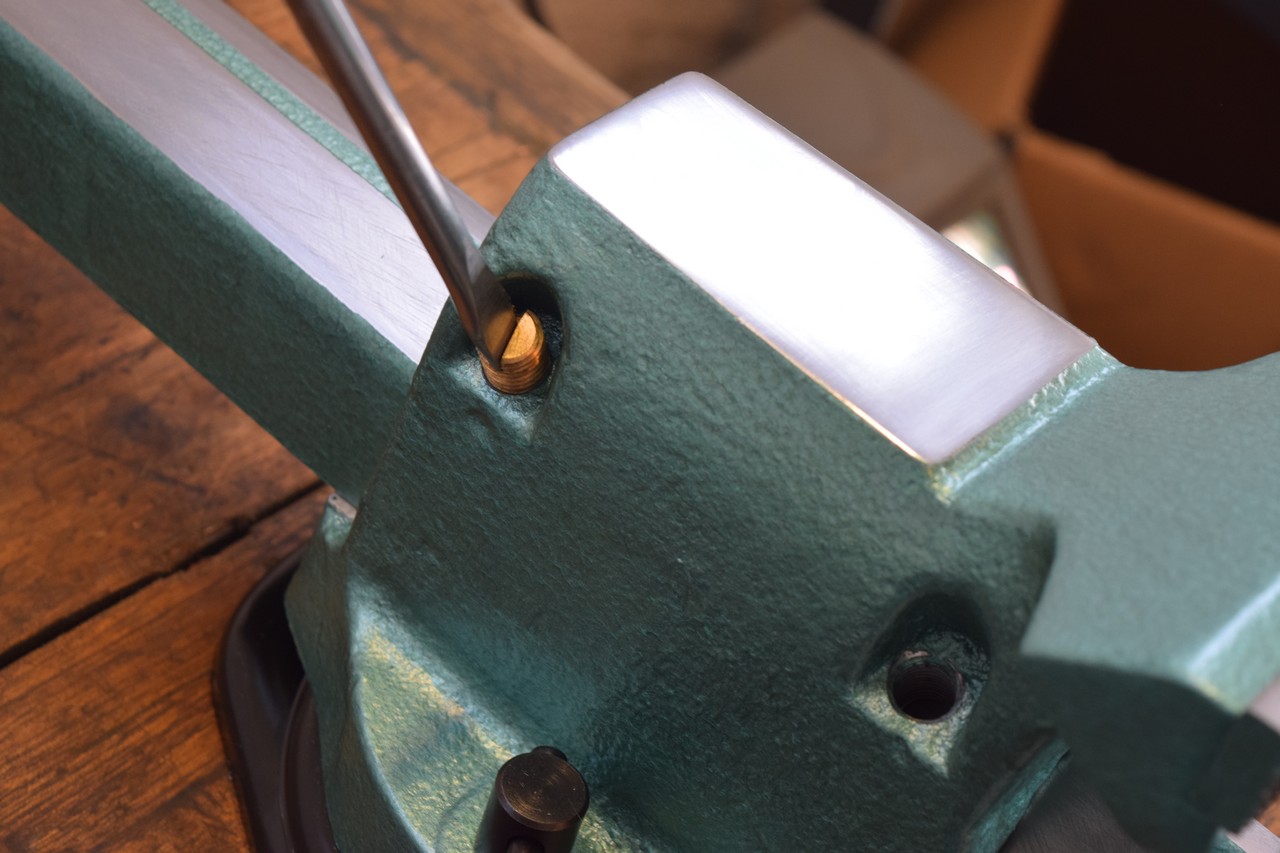

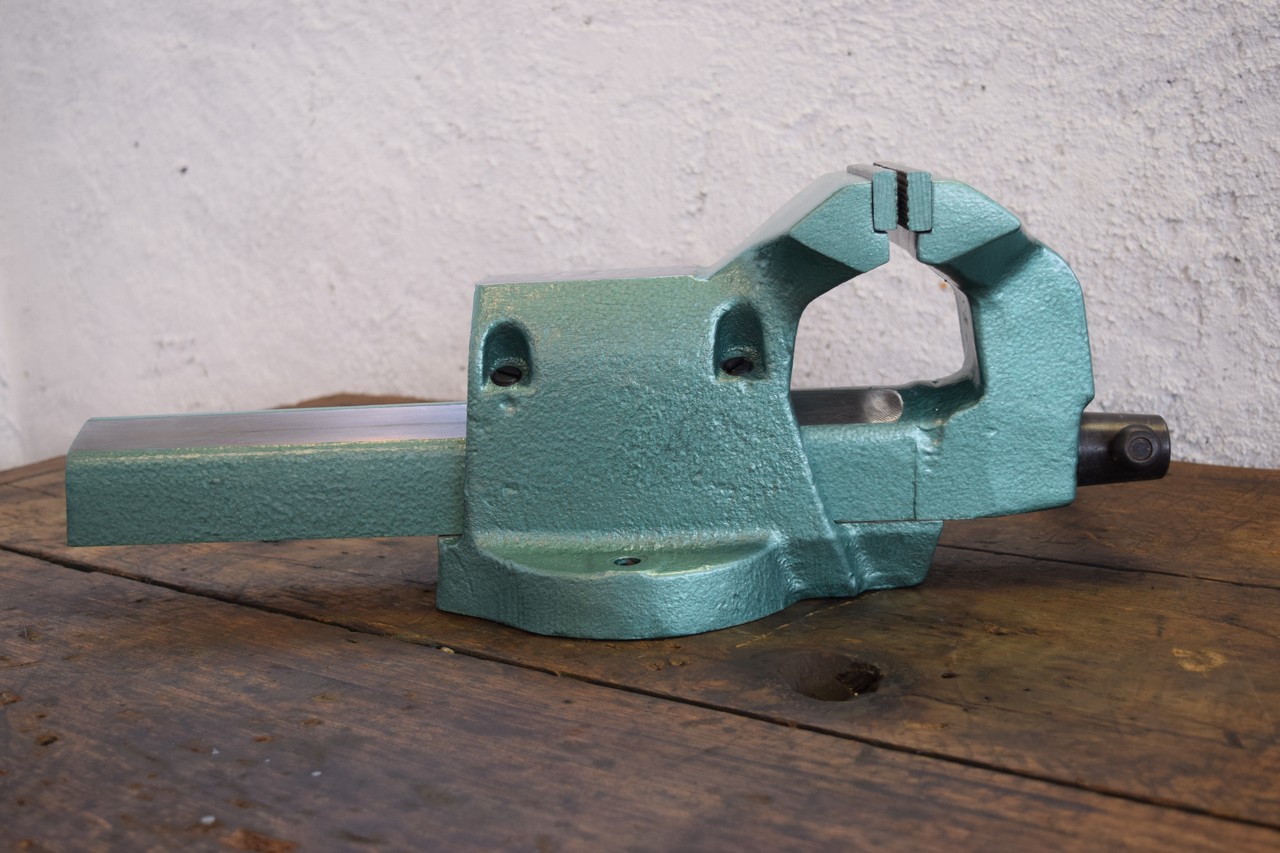

Le résultat est malgré tout très satisfaisant. Je vous montrerais plus bas les détails de la peinture et de l’effet martelé, c’est magnifique !

Étape 12 : montage de mors neufs

Comme évoqué au début de l’article, les mors sont H.S. : le premier est trop usé, et le second est complètement rongé par la rouille, avec les vis cassées à l’intérieur. Ce dernier n’était d’ailleurs plus monté sur l’étau quand je l’ai récupéré.

J’ai donc décidé de les remplacer. Par chance, ce sont les mêmes que pour l’étau Dolex 57 encore fabriqué aujourd’hui, j’ai donc pu m’en procurer des neufs de chez Dolex. Ces mors ne sont pas interchangeables avec d’autres étaux, puisqu’ils ont la particularité d’avoir les perçages excentrés vers le bas.

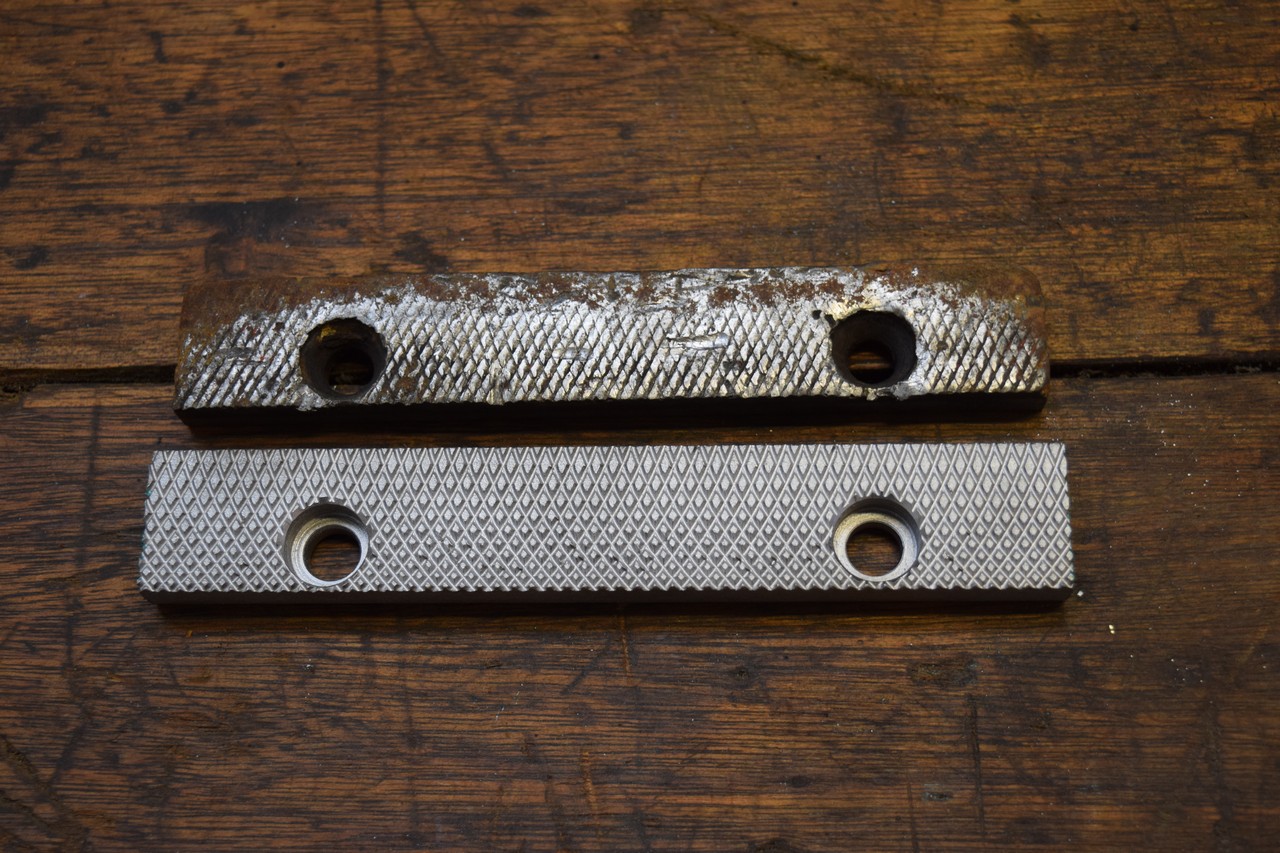

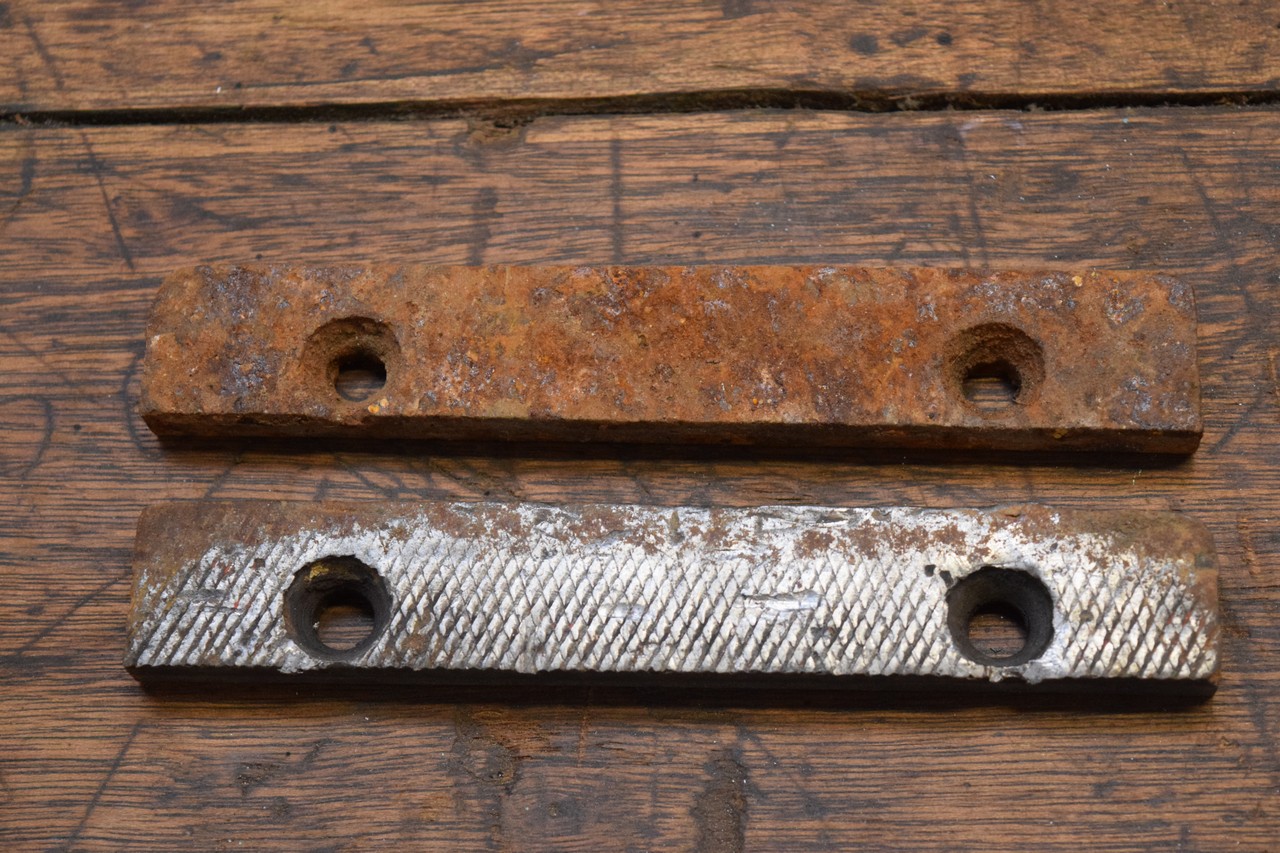

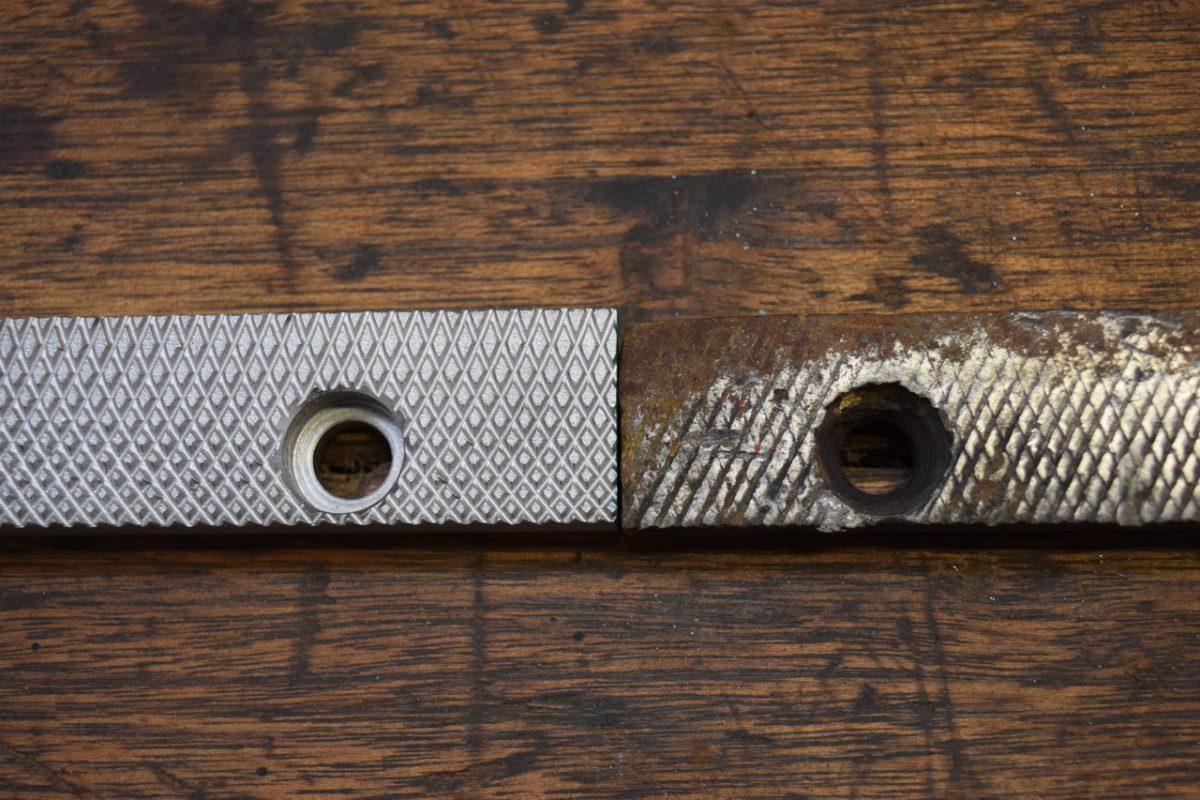

  • Voilà les anciens mors…

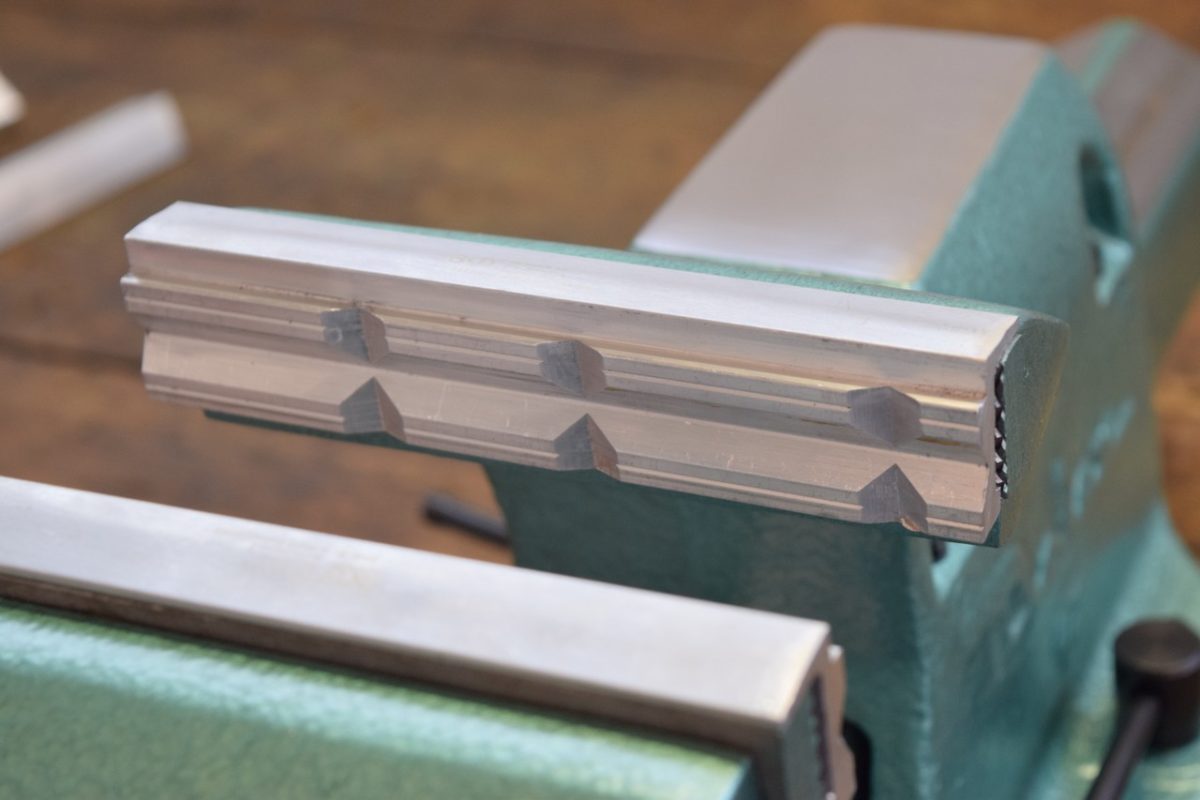

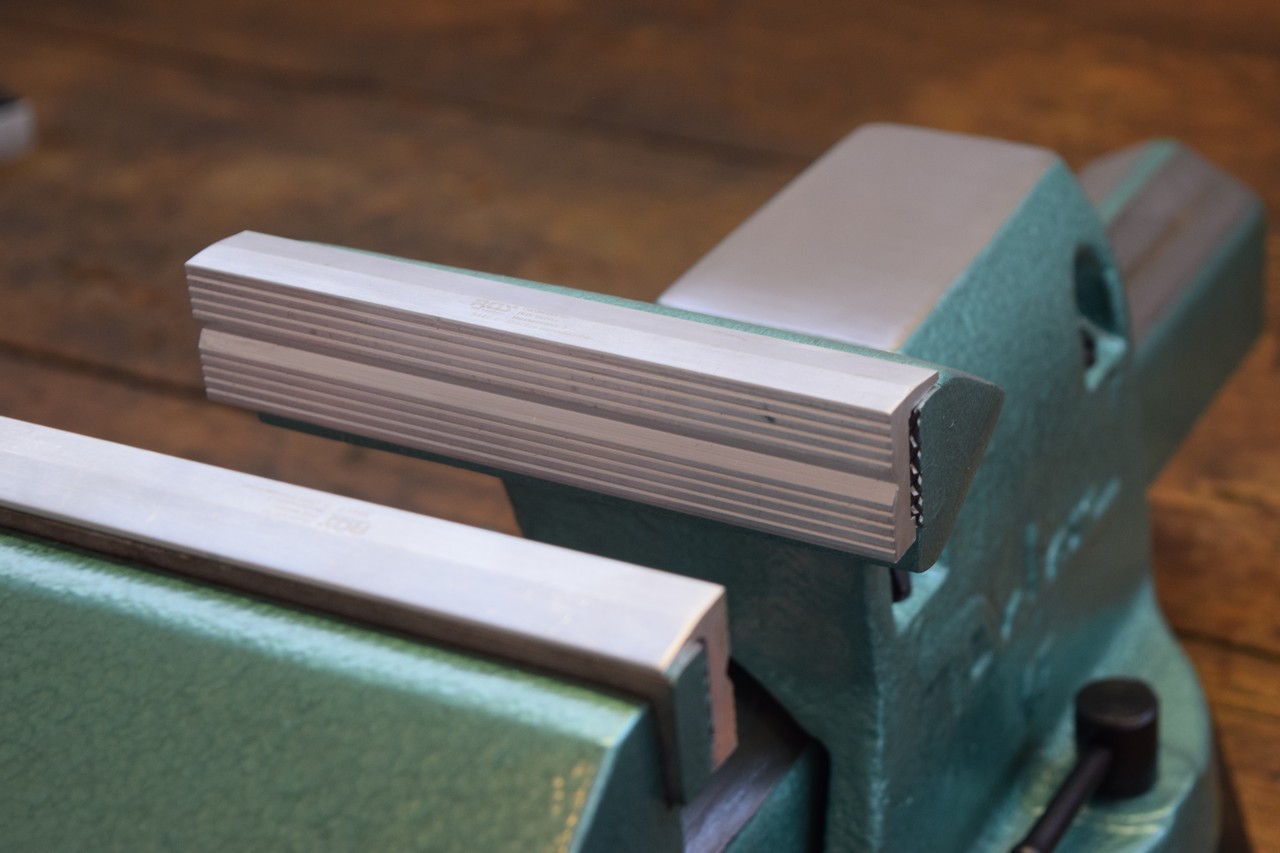

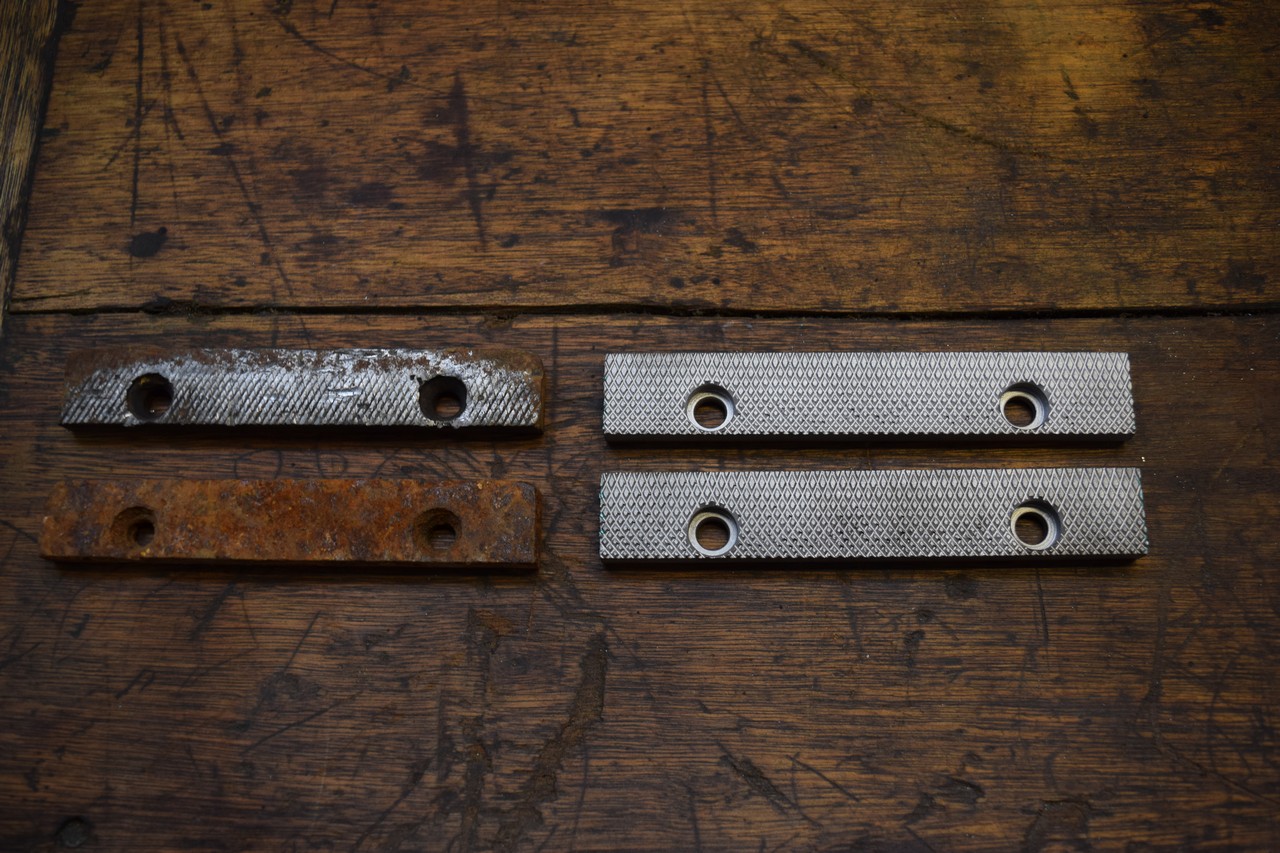

  • … vs les nouveaux !!!
  • Les nouveaux mors sont légèrement plus longs que ceux d’origine, mais ce n’est pas un problème.
  • On se rend bien compte sur cette photo de l’usure du mord d’origine.

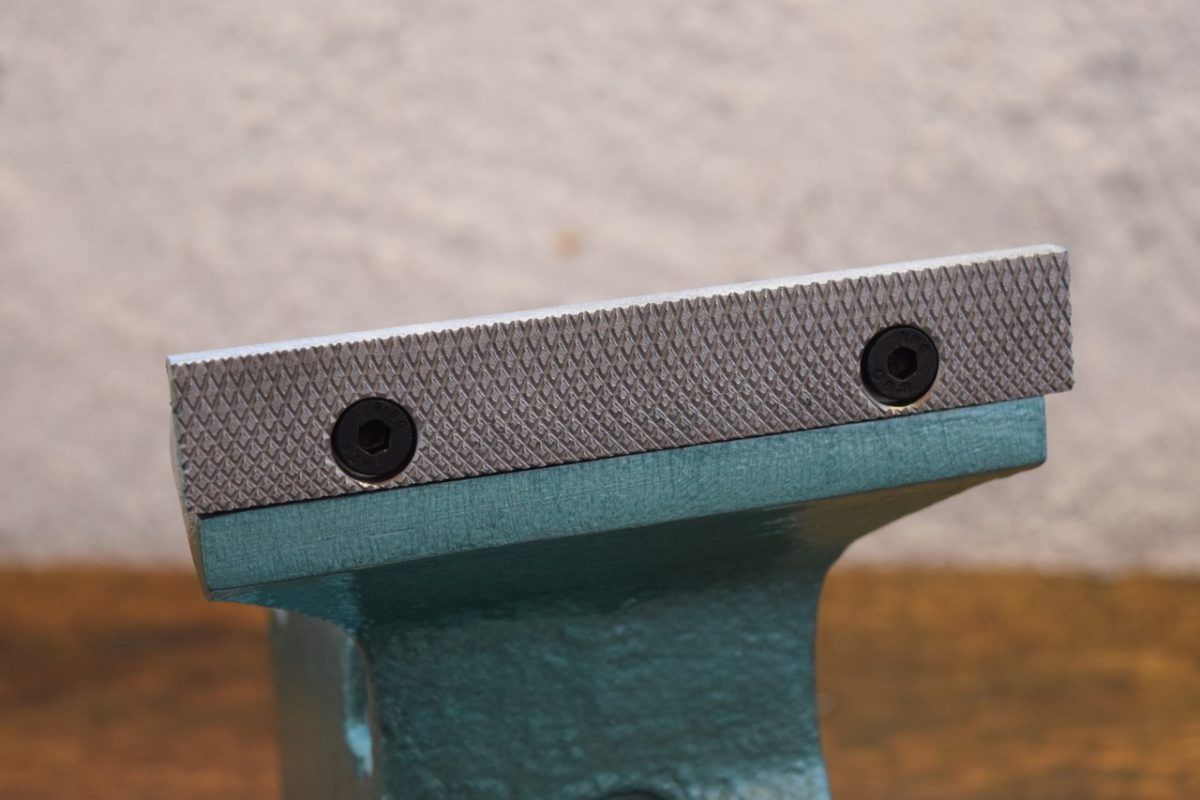

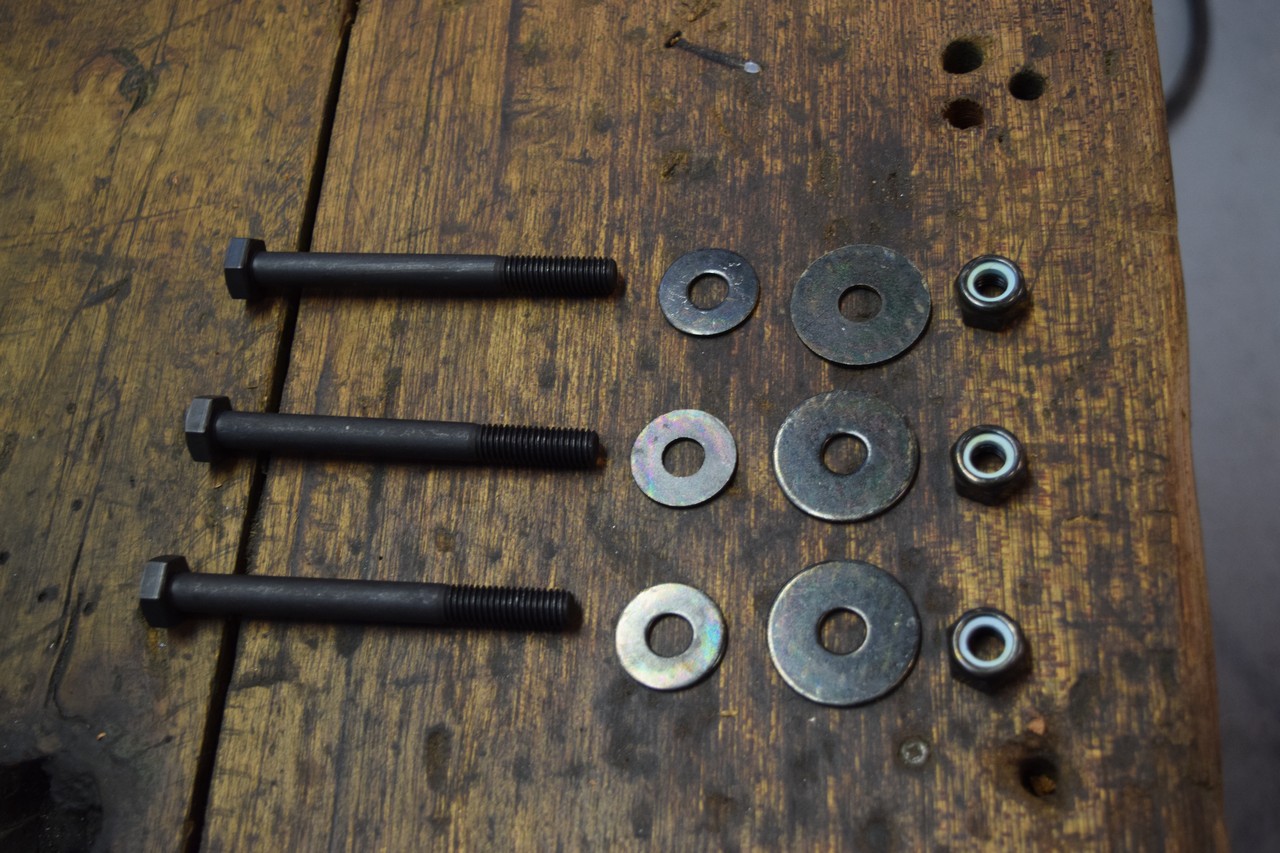

  • Les mors sont neufs sont vendus avec leurs vis BTR.

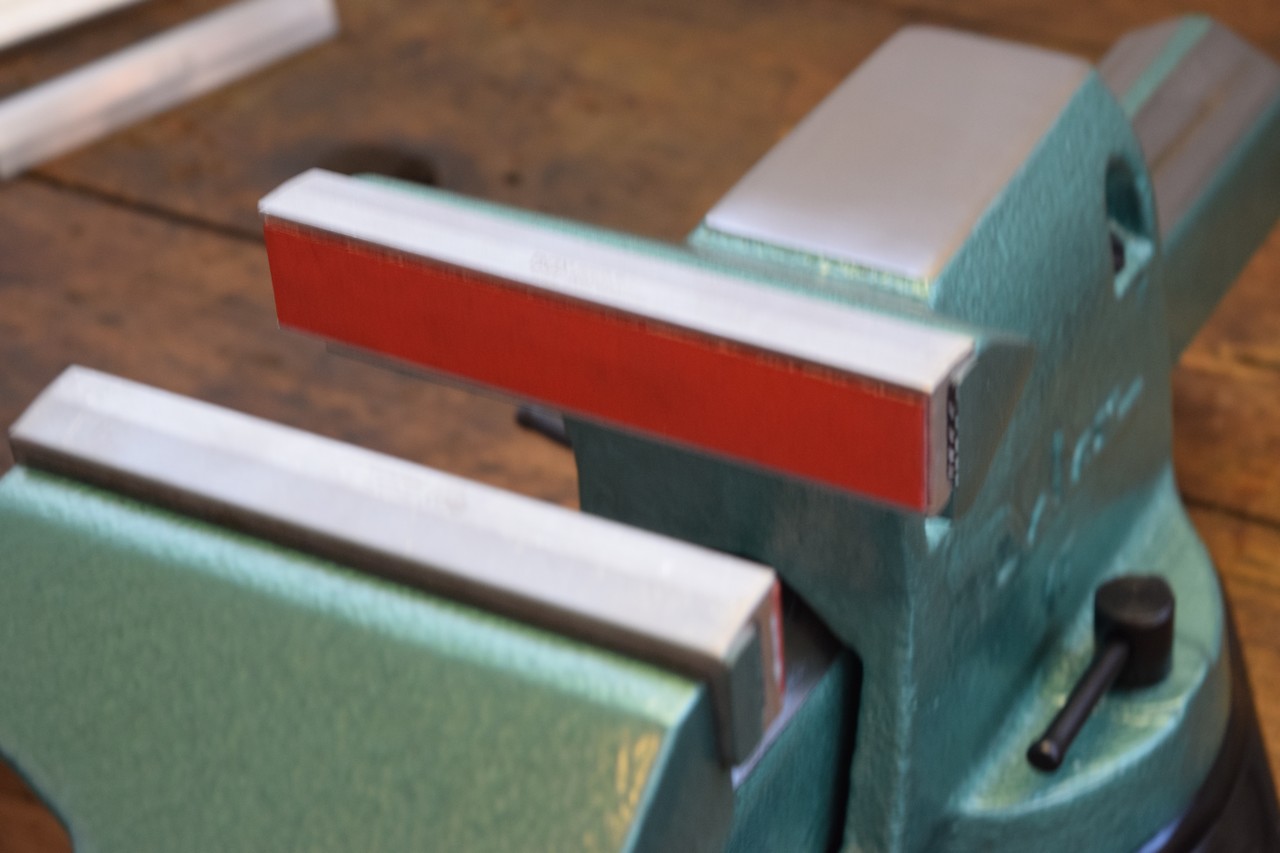

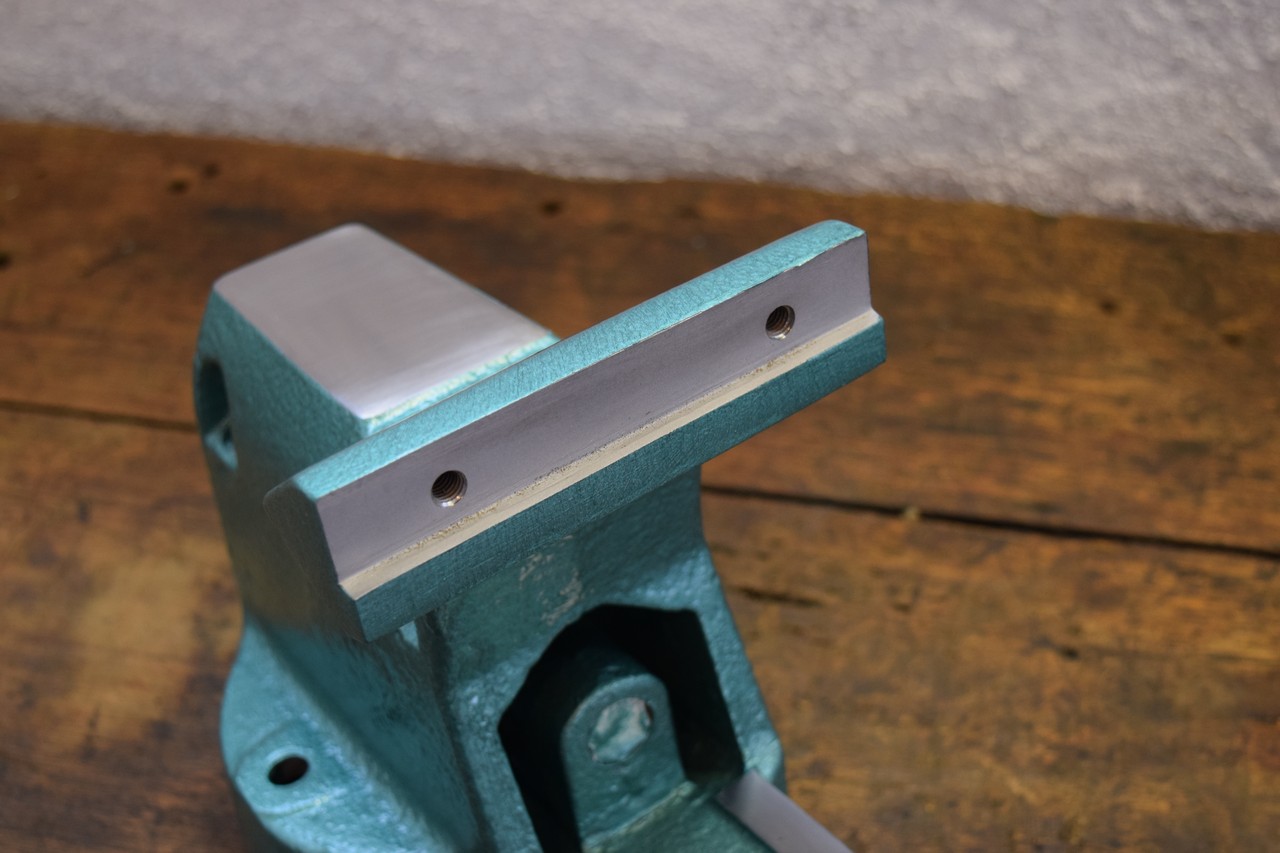

Passons donc au montage des mors ! Aucune difficulté particulière, je veille simplement à bien graisser à la graisse cuivrée les surfaces d’appui des mors ainsi que le filetage des vis.

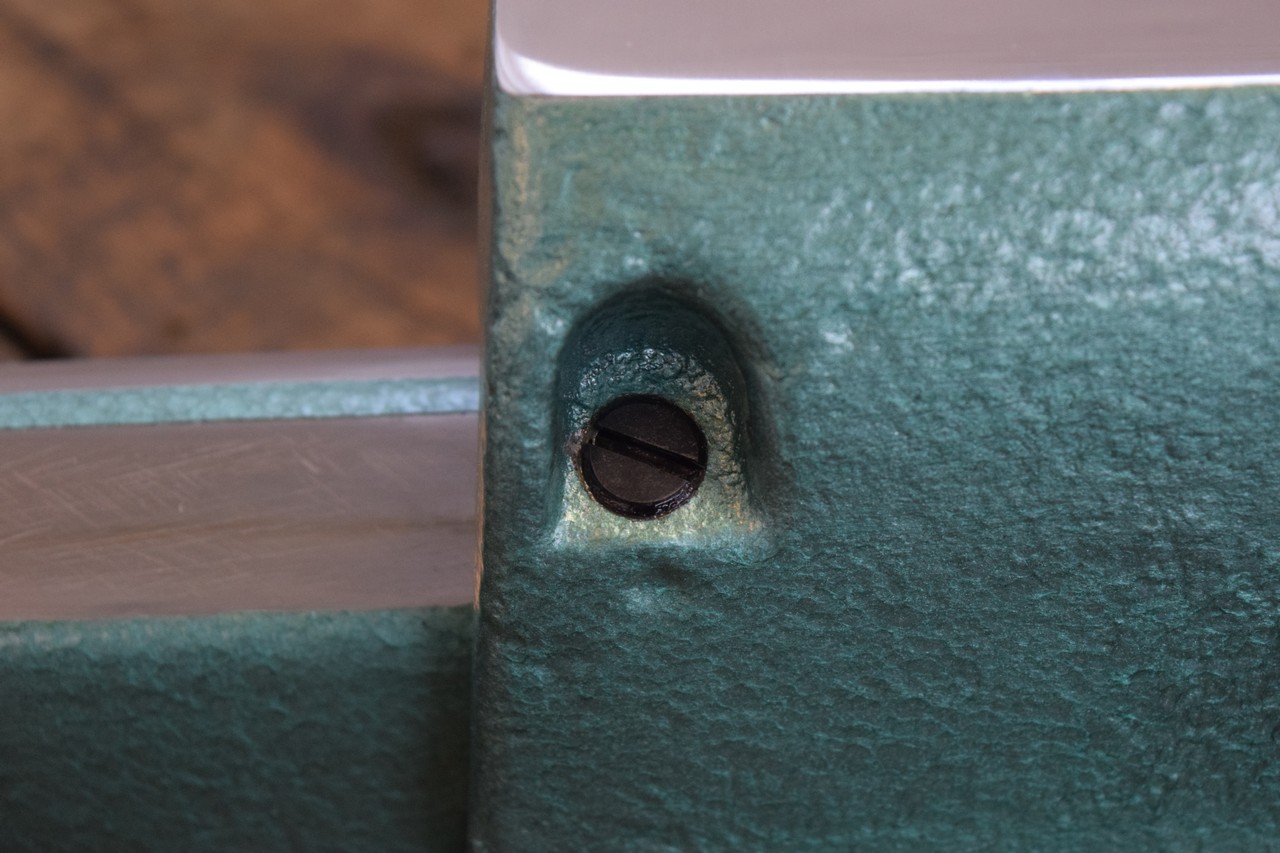

Cela permettra de prévenir l’apparition de la corrosion, éviter le grippage des vis et faciliter la dépose des mors ultérieurement. J’utilise de la cuivrée pour sa résistance à de très hautes températures (en cas de soudure, chauffe au décapeur thermique etc).

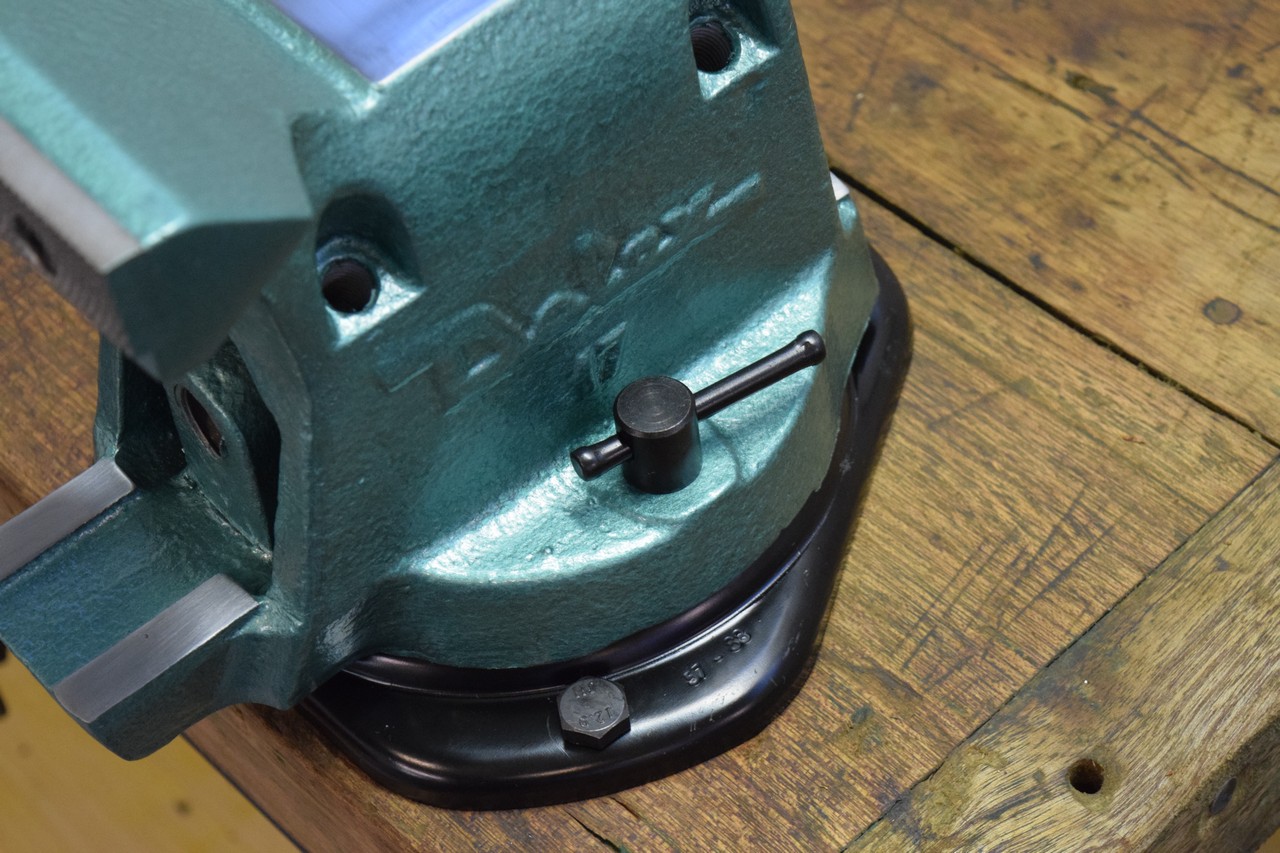

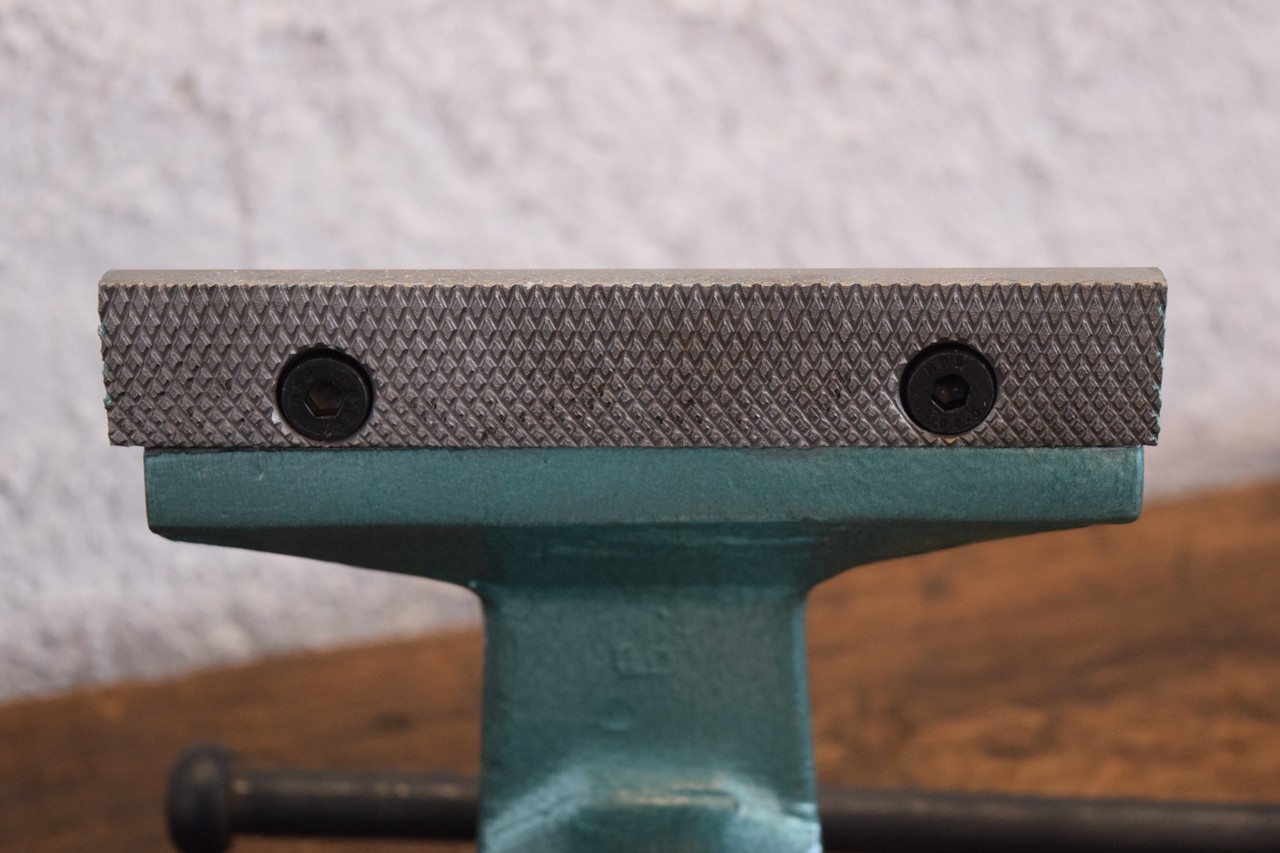

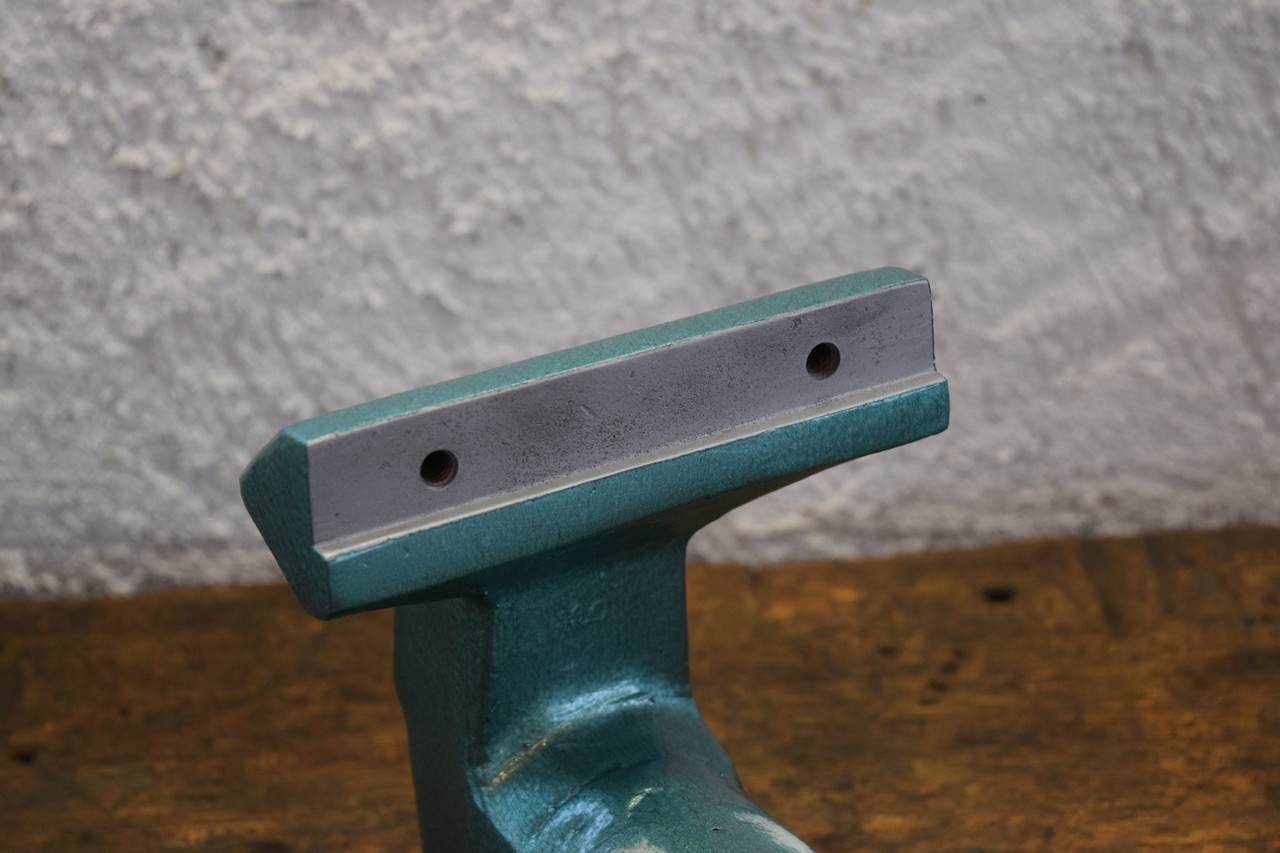

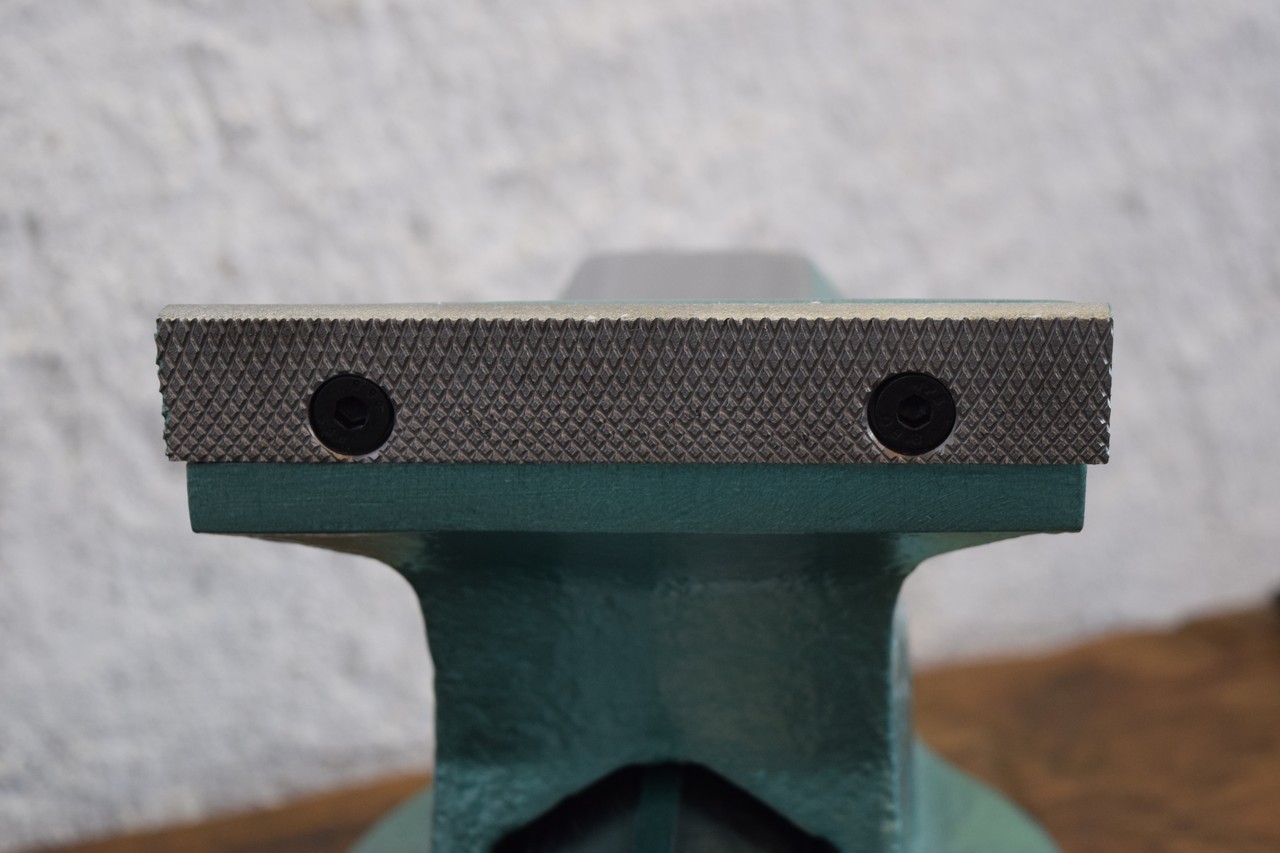

  • Partie fixe

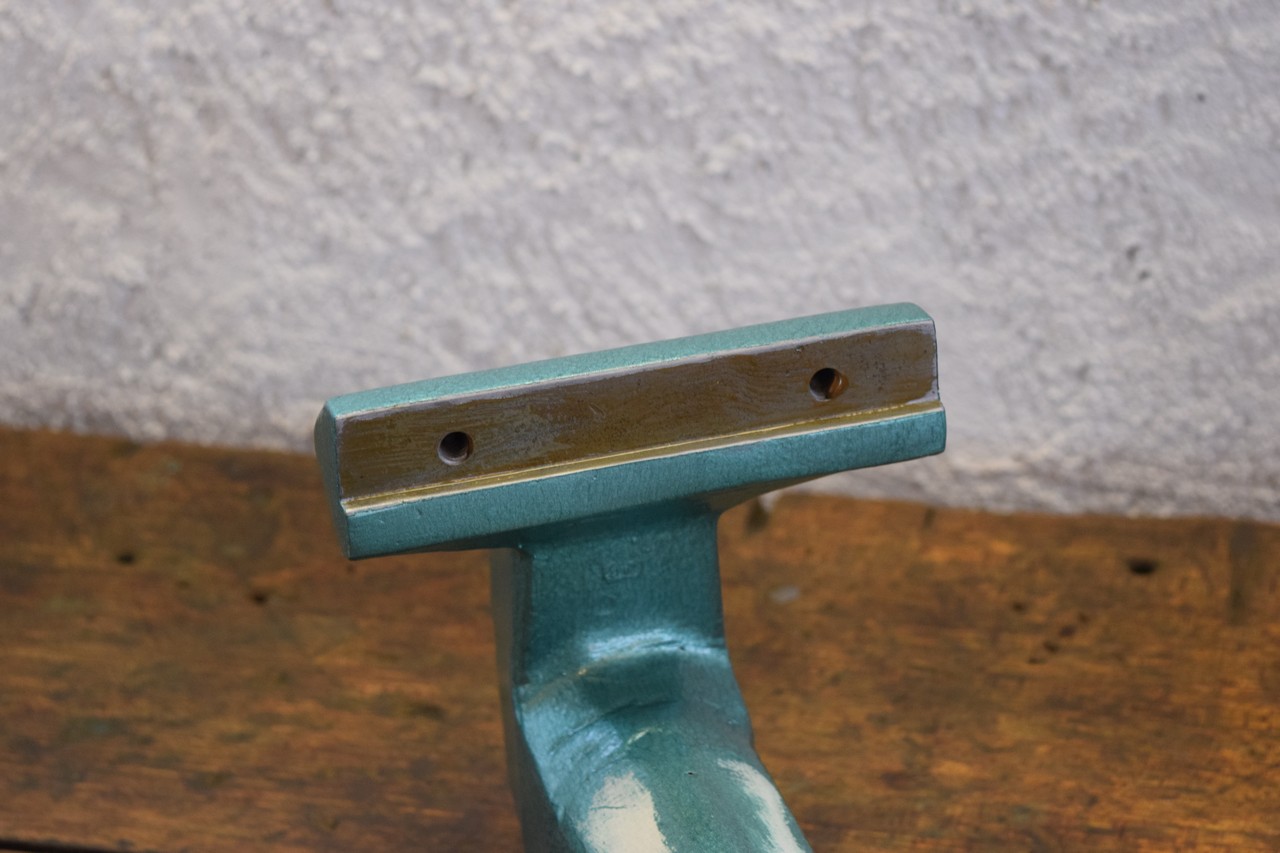

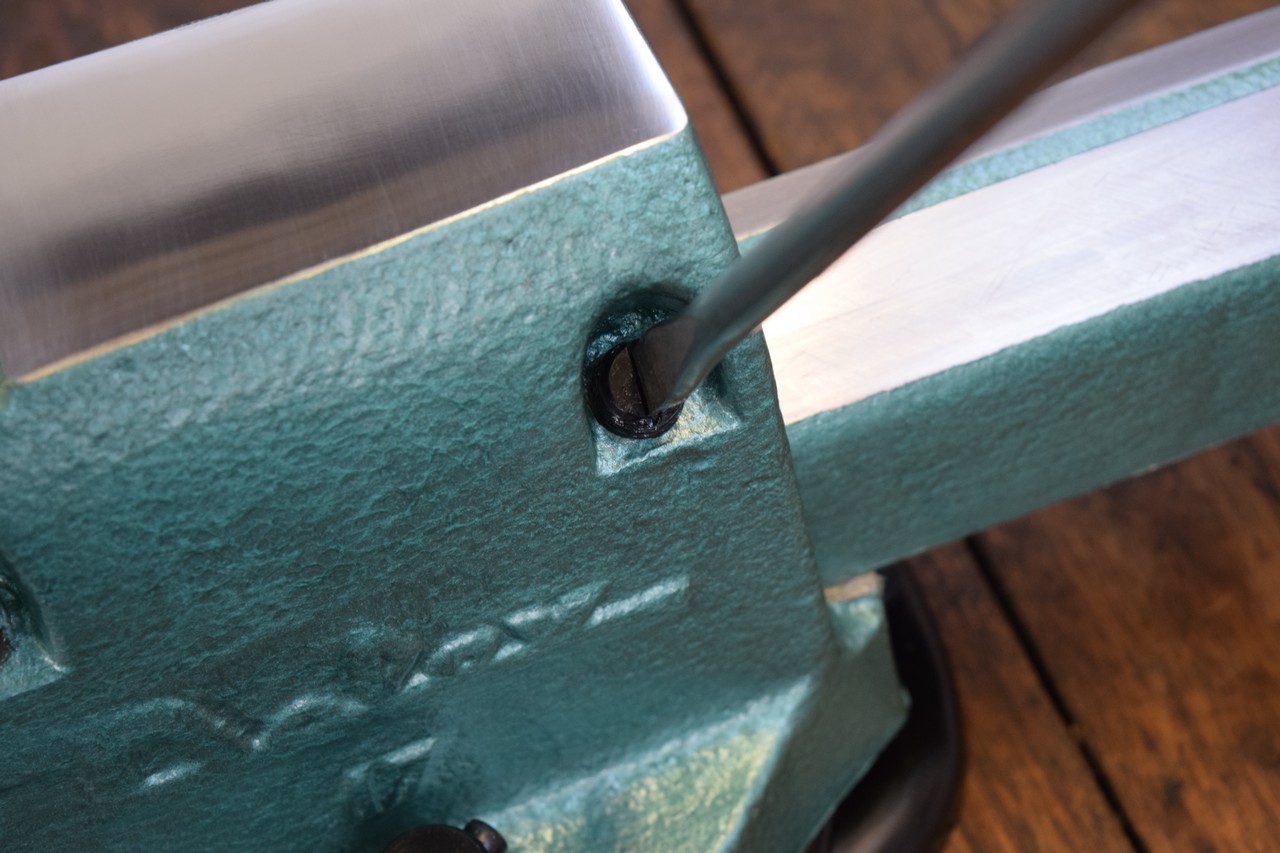

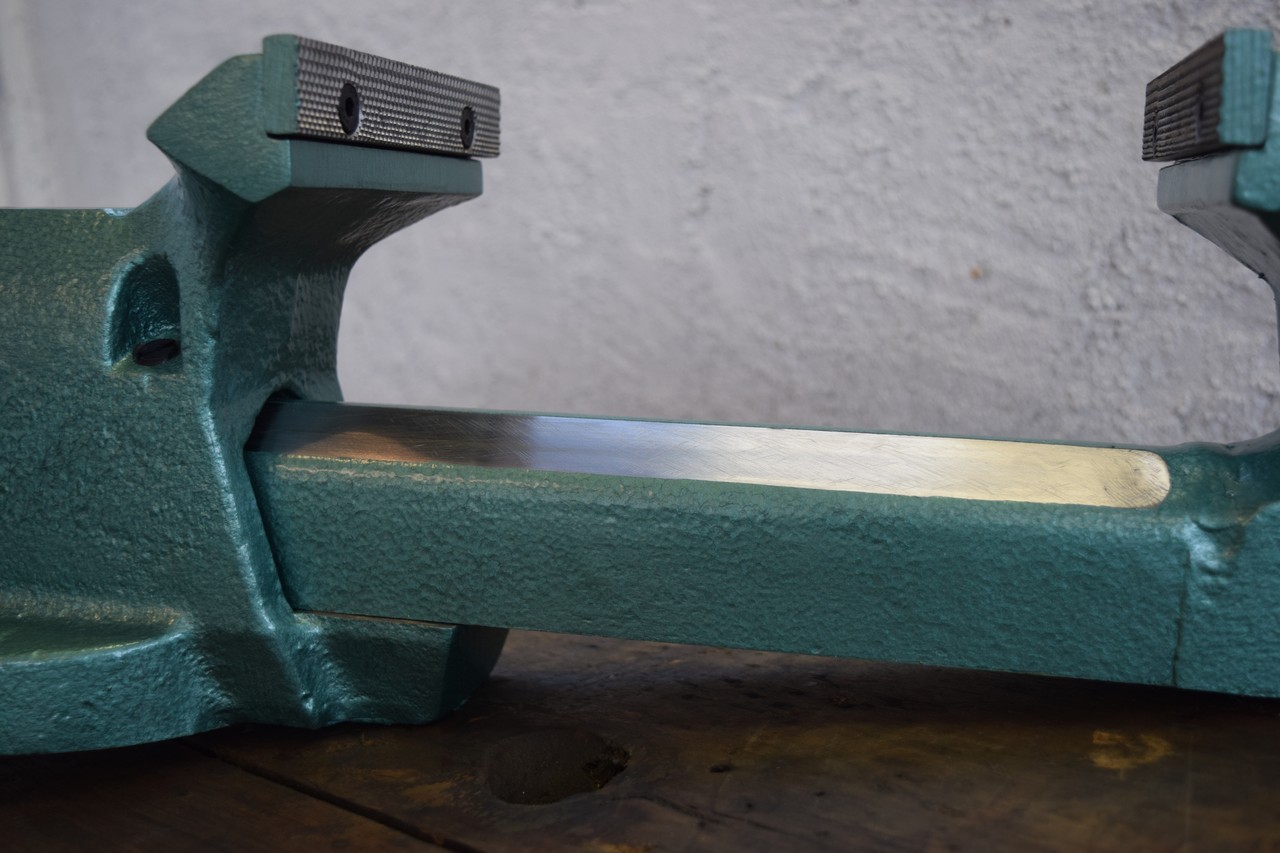

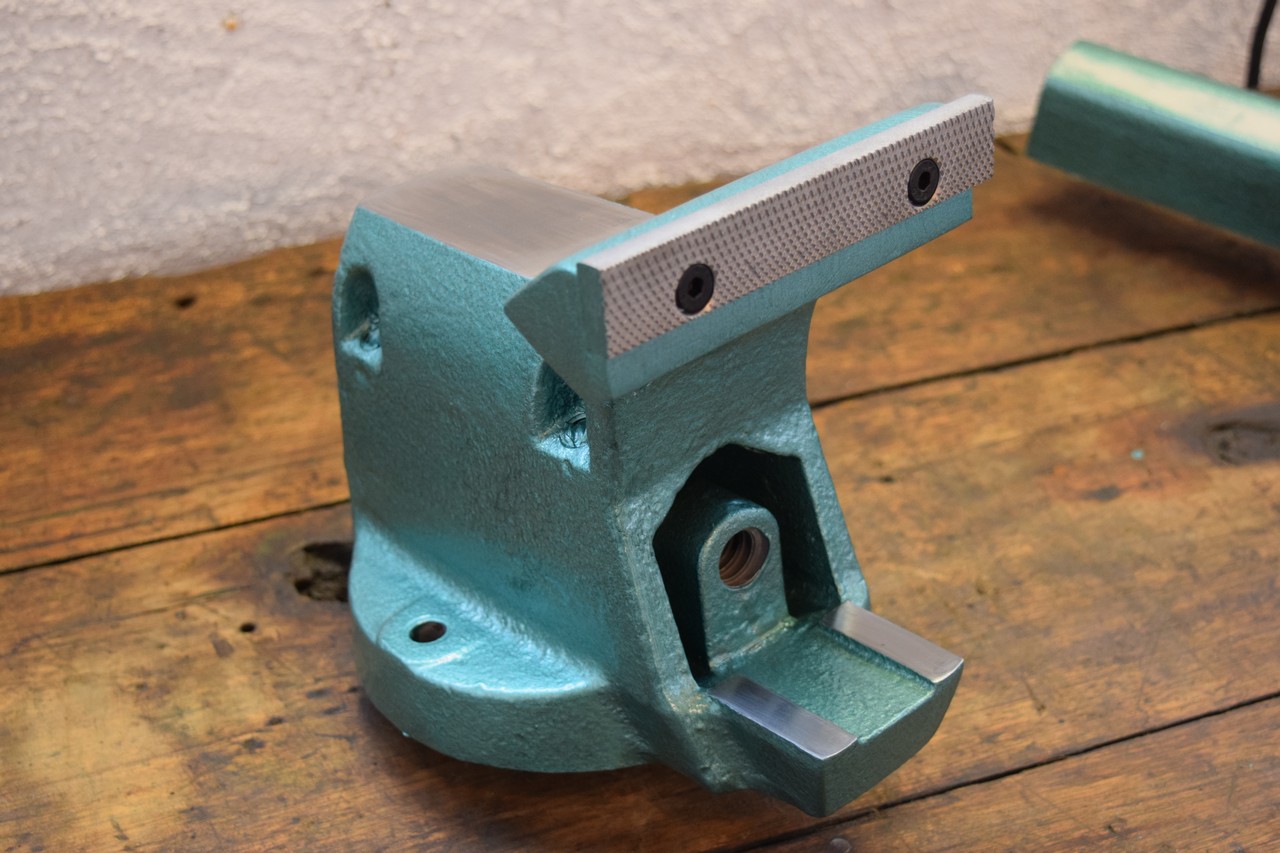

  • C’est parfait !
  • Partie mobile.

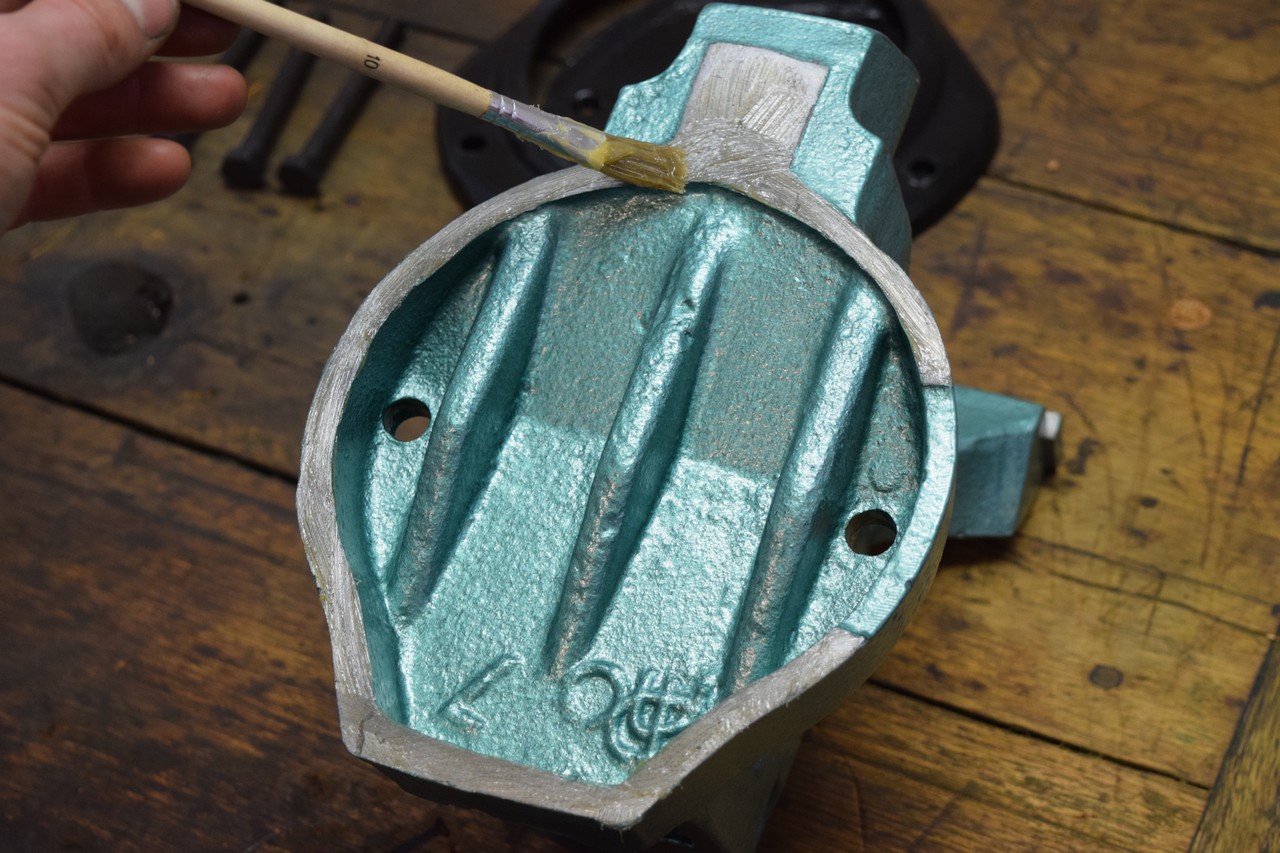

  • Graissage des surfaces.

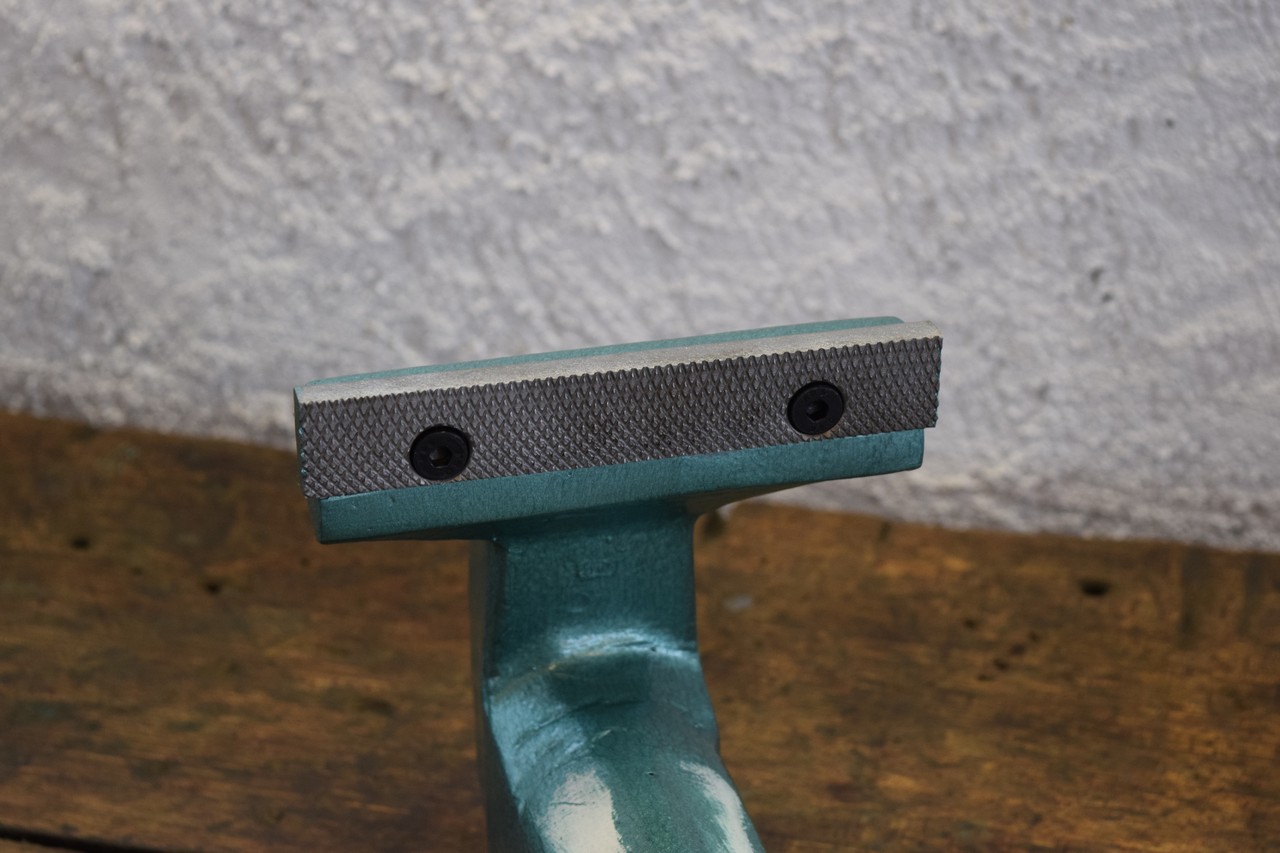

  • Montage et serrage du mord.

Étape 13 : remise en état des vis de réglage

Vis laiton

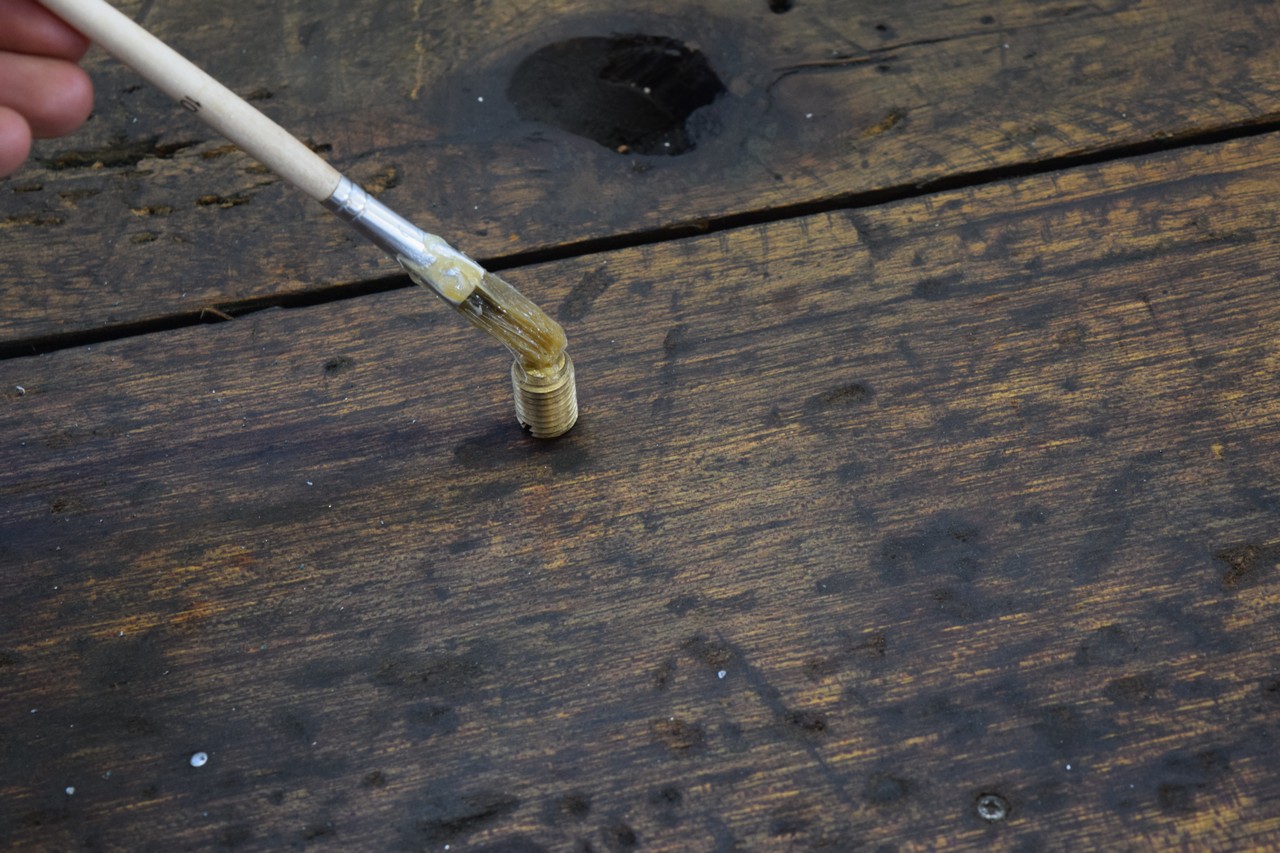

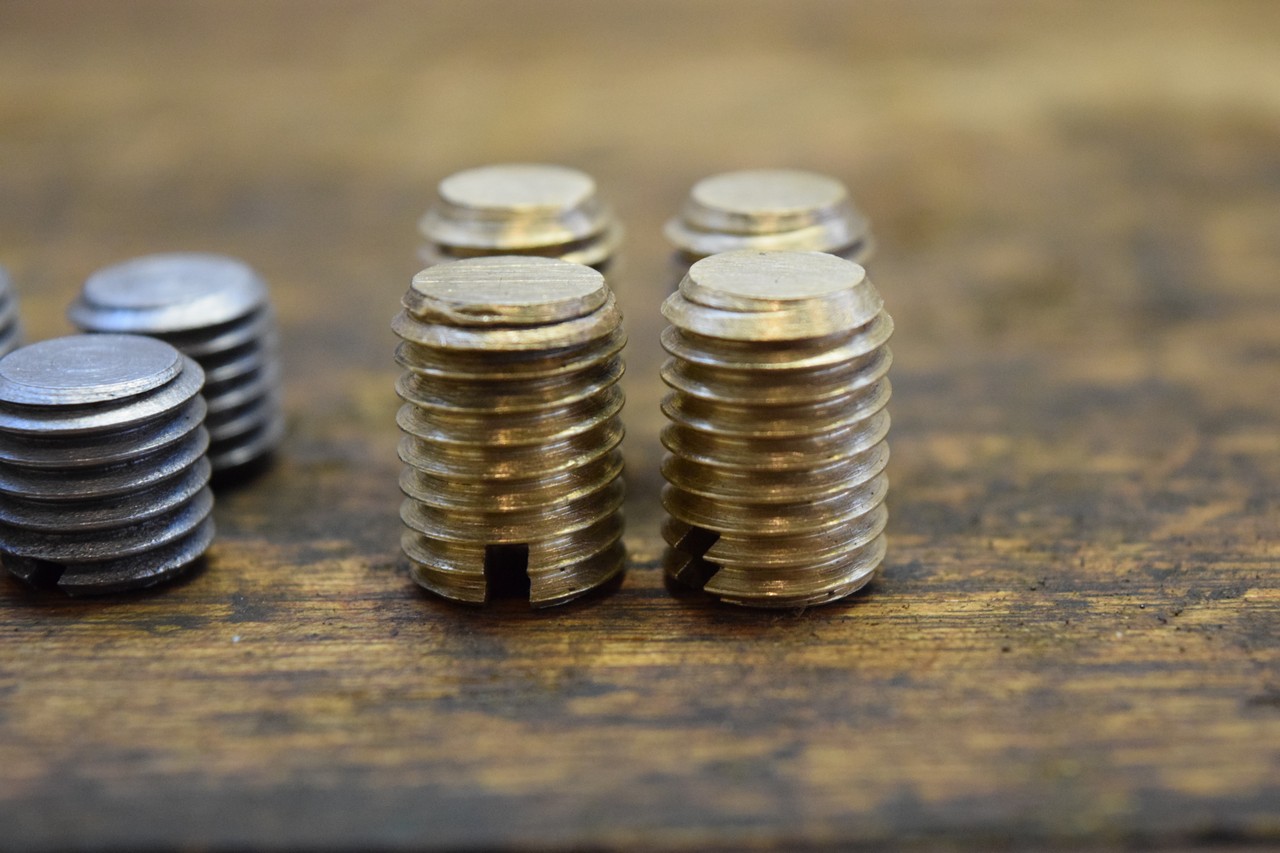

Les vis en laiton sont le vis de réglage à proprement parler. C’est elles qui sont directement en contact avec la coulisse (partie mobile) de l’étau.

Le choix du laiton n’est pas anodin : matériau très tendre, il joue le rôle d’auto-lubrifiant et s’use plus facilement que le métal. Cela permet de n’avoir aucun jeu de fonctionnement de l’étau tout en ayant un coulissement doux. La vis s’usant progressivement, l’étau prend du jeu avec le temps, il faudra donc penser à le régler périodiquement.

Les vis étant en laiton, elles n’étaient pas grippées et ne sont pas abîmées. Je procède donc à un simple nettoyage puis brossage.

  • Les vis avant nettoyage.

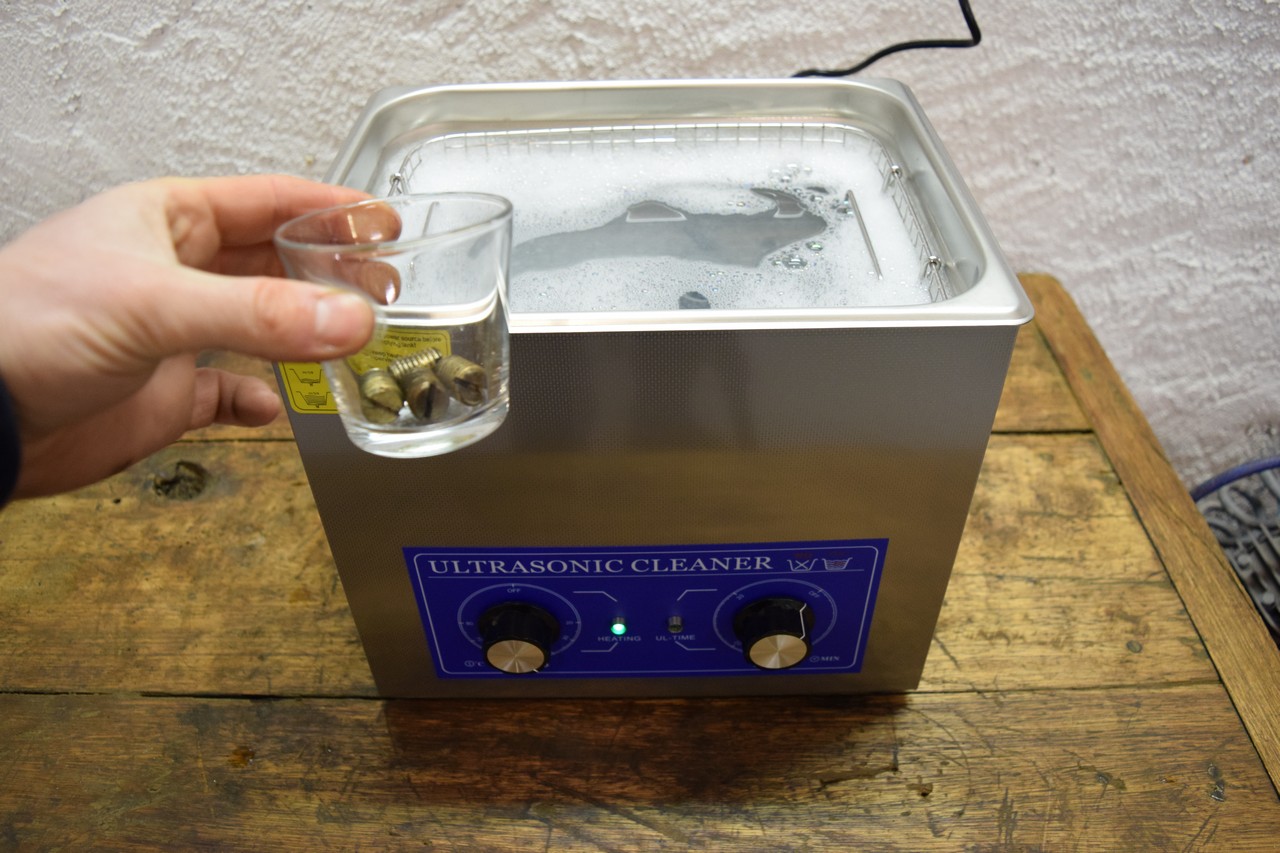

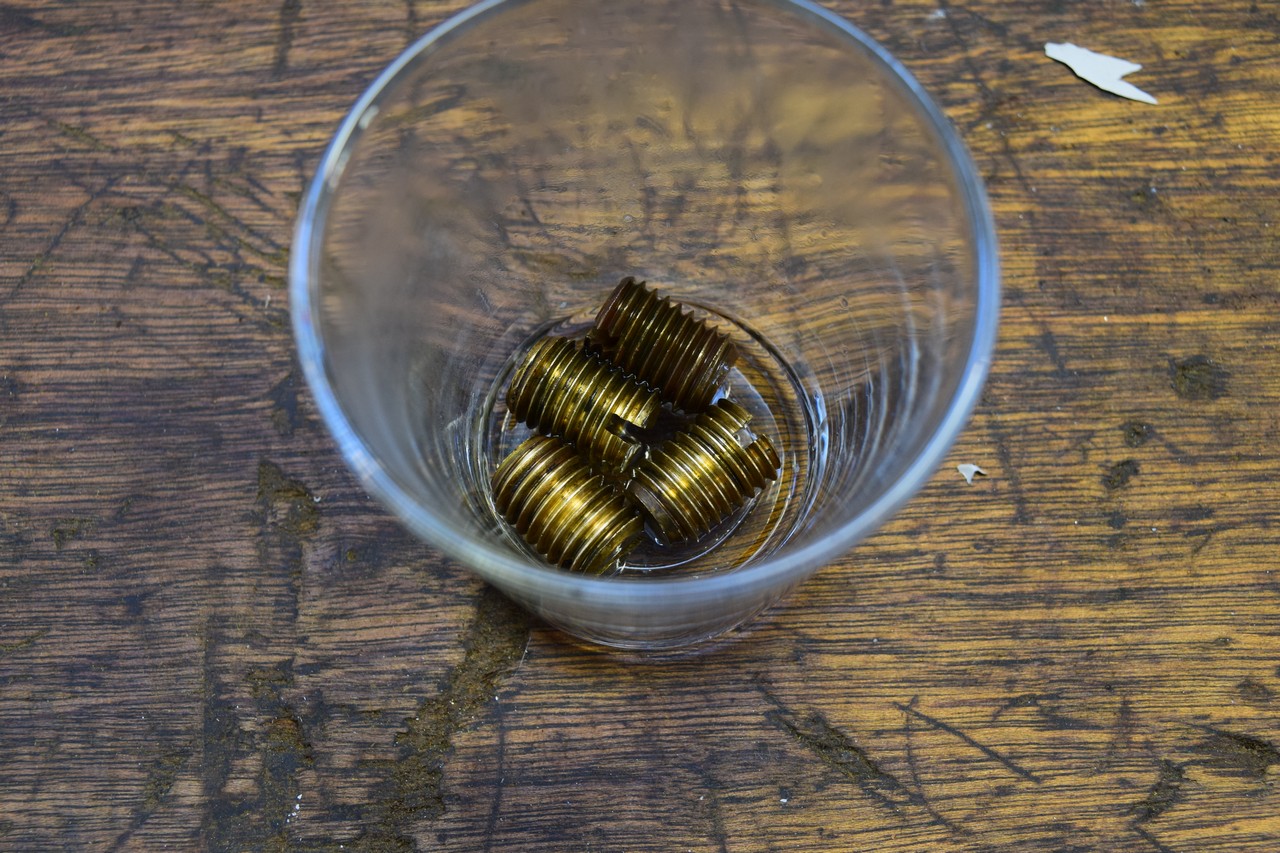

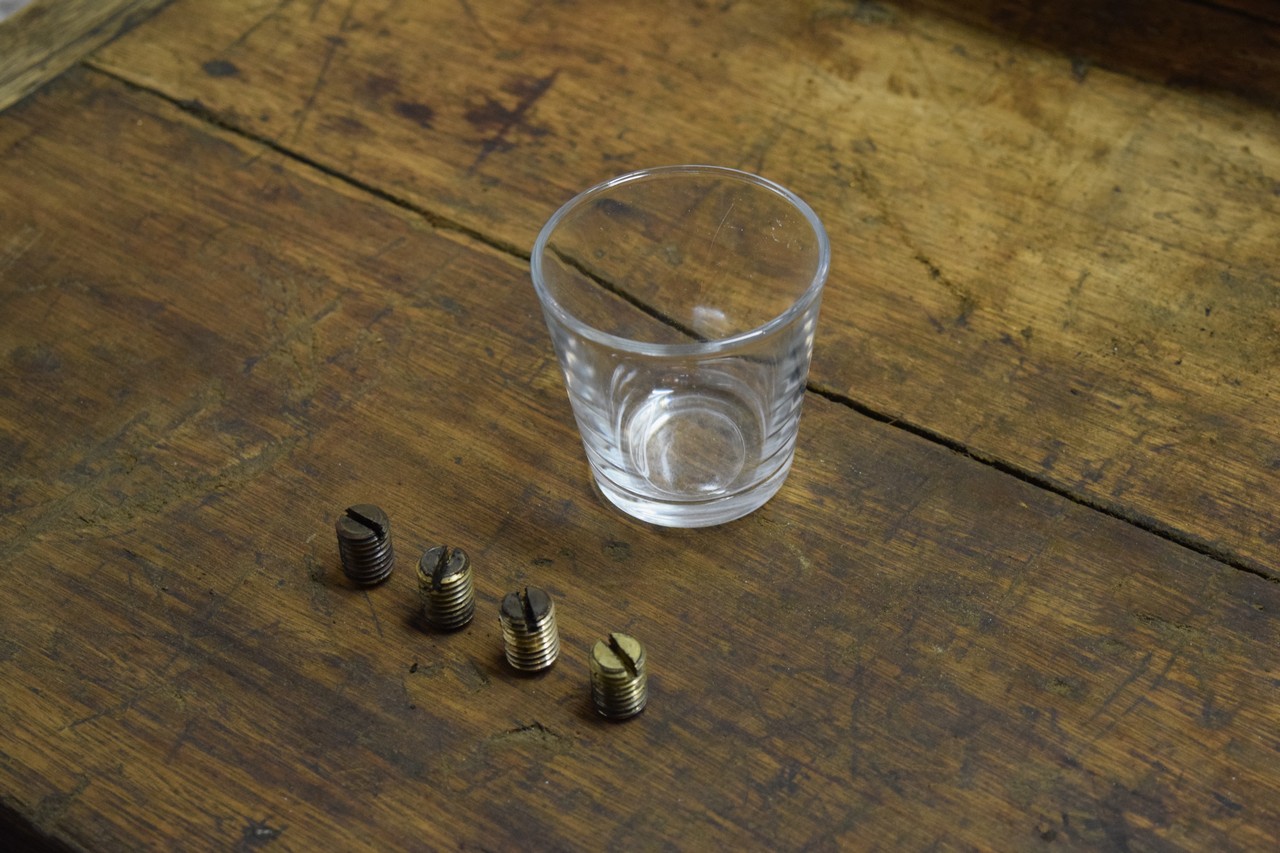

  • Je les mets dans un petit récipient en verre…
  • … direction le bac à ultrasons !
  • 20 minutes de bain…

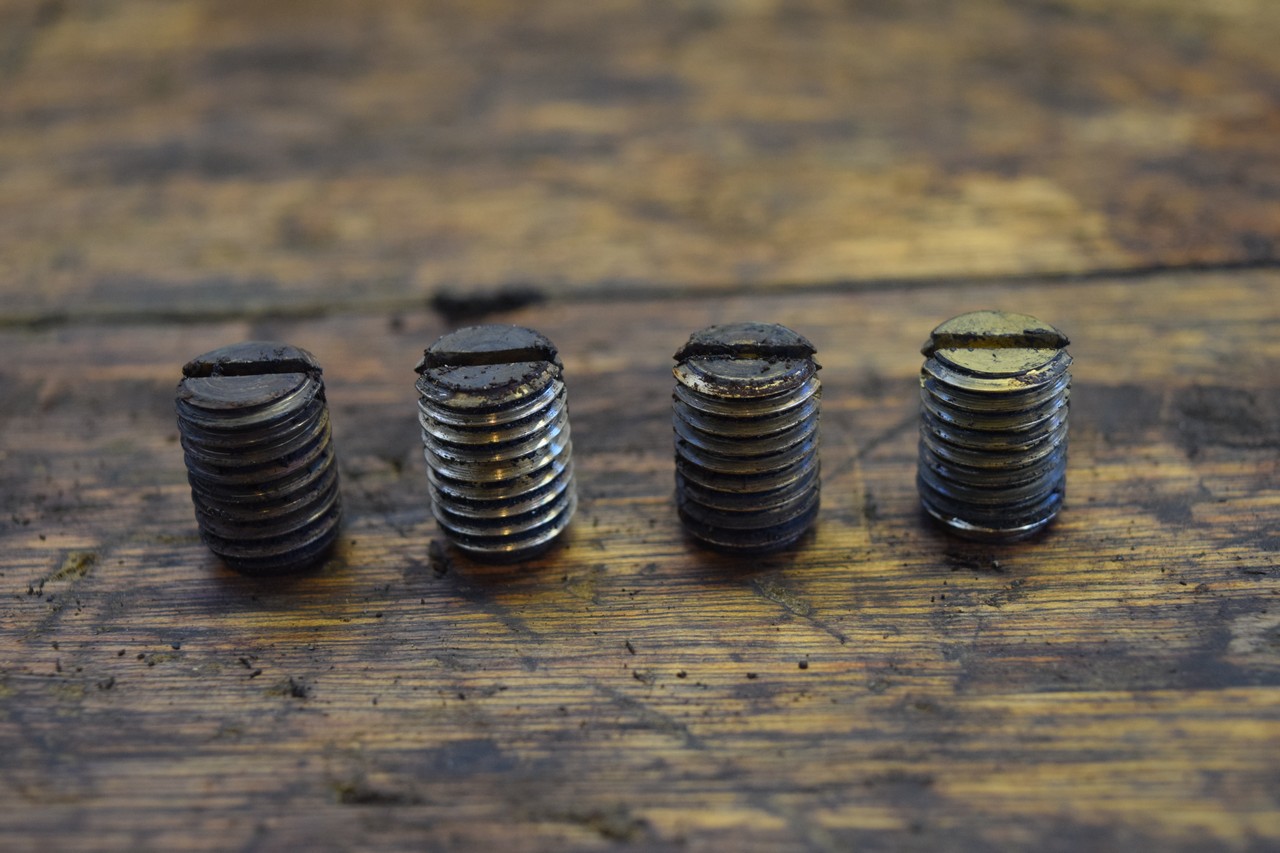

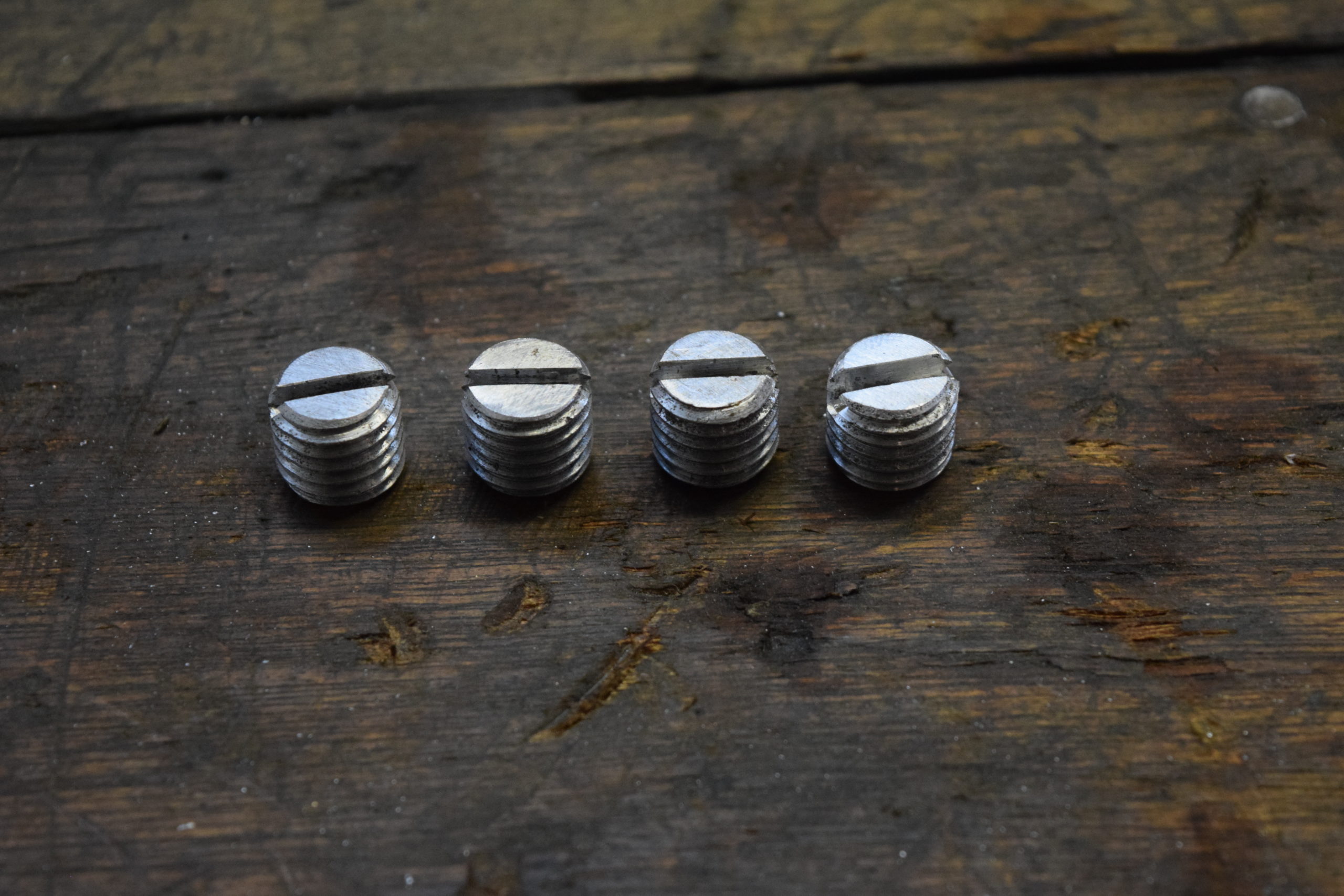

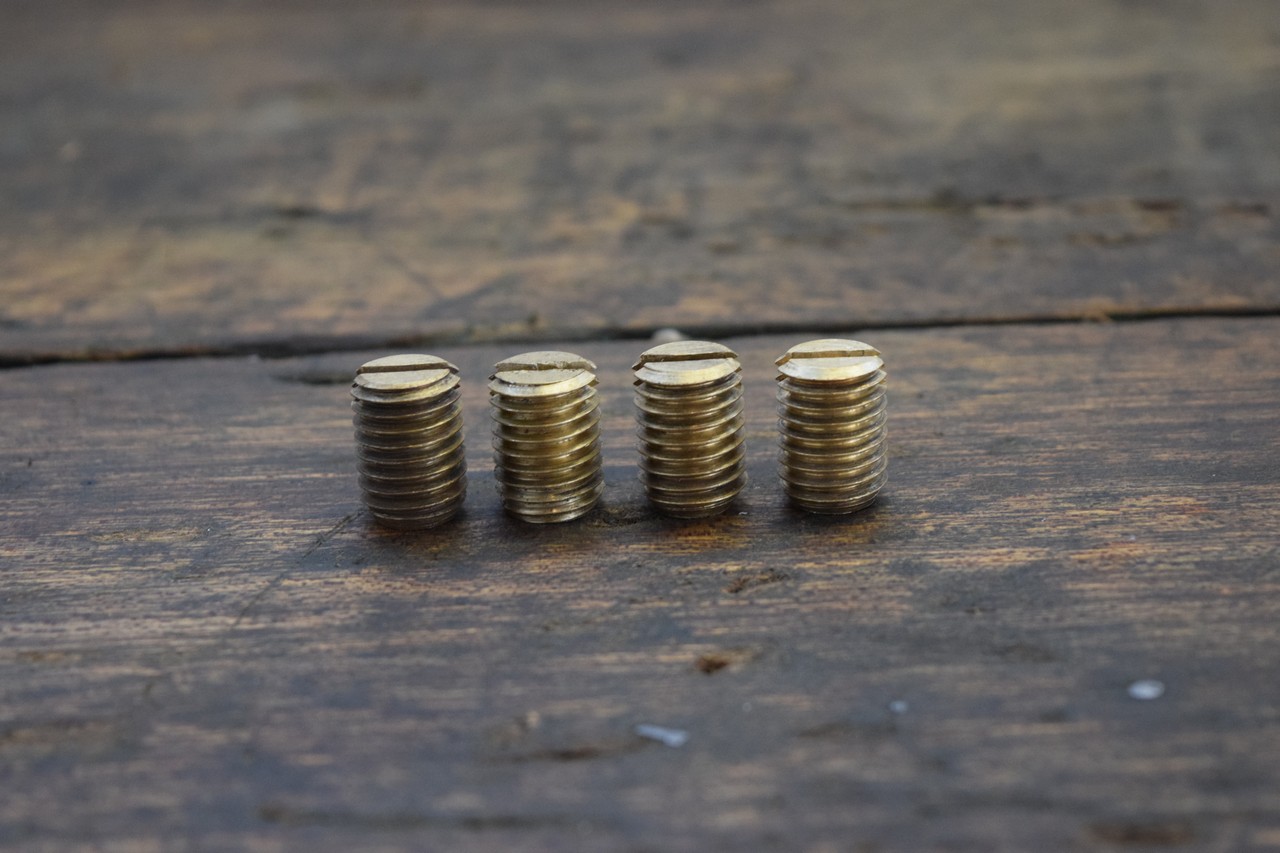

  • Les vis ressortent nickel !
  • L’aspect est un peu terne en revanche.

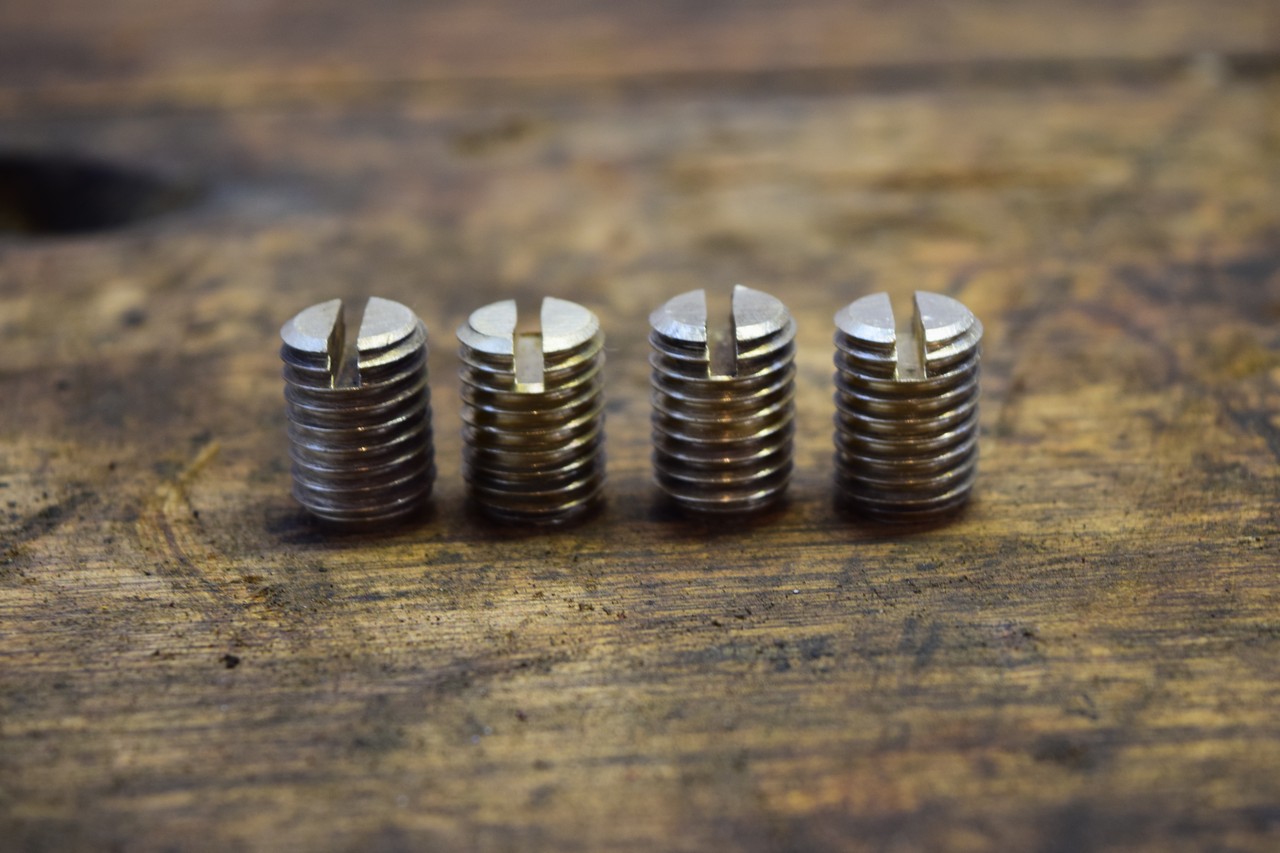

  • Après un léger brossage à la brosse métallique, c’est mieux !

Rénovation des vis de blocage en acier

Il y a un peu plus de boulot sur les vis en acier. Elles sont rouillées, le filetage est abimé et le traitement de surface est à refaire. On va s’occuper de tout ça !

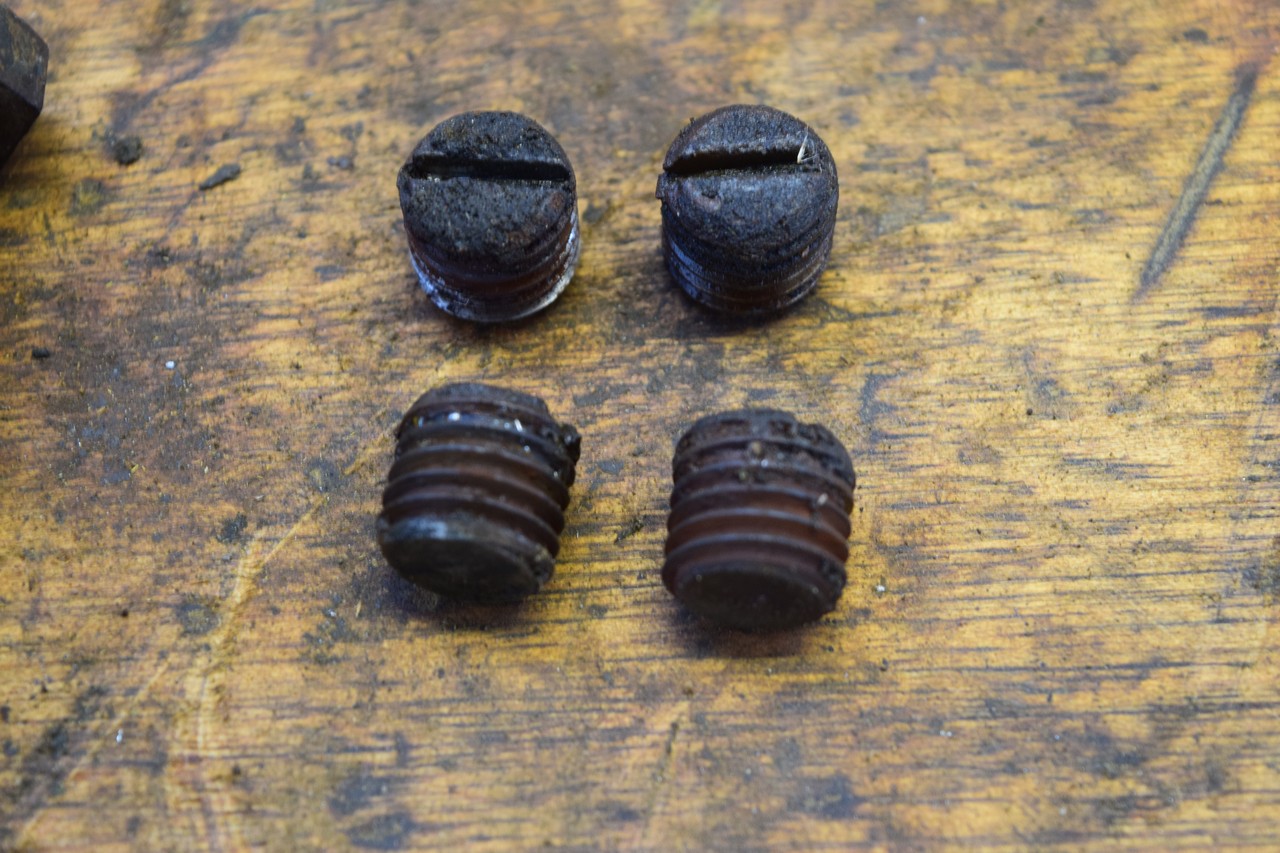

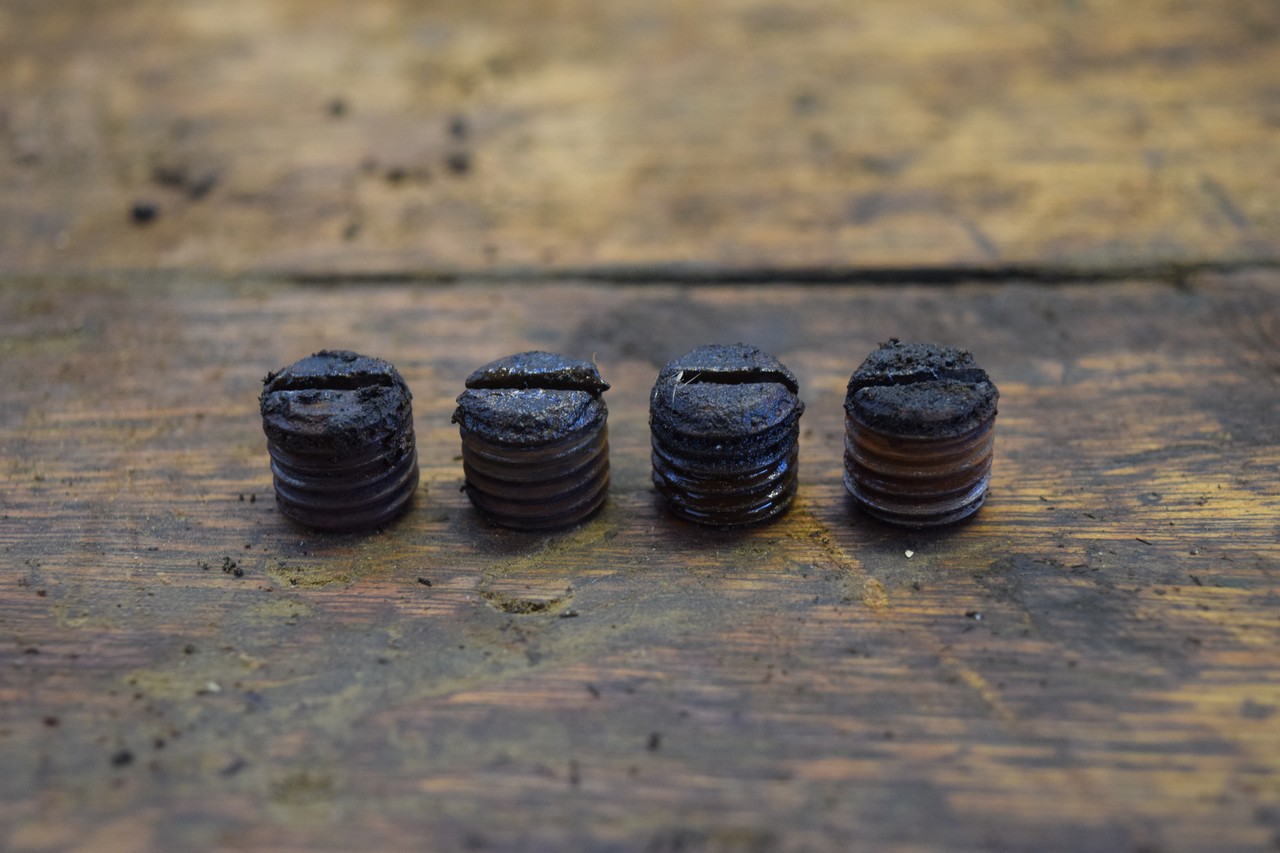

  • C’est pas beau à voir !

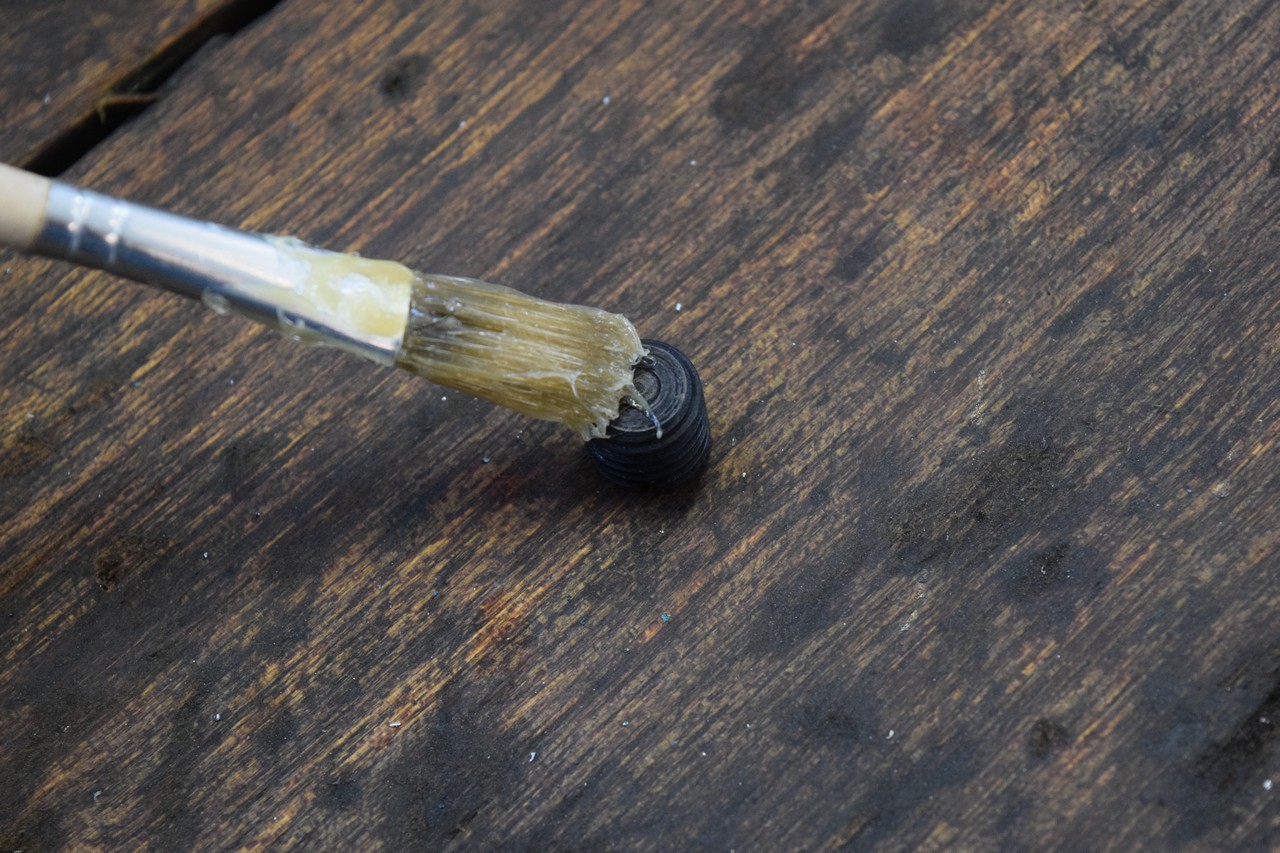

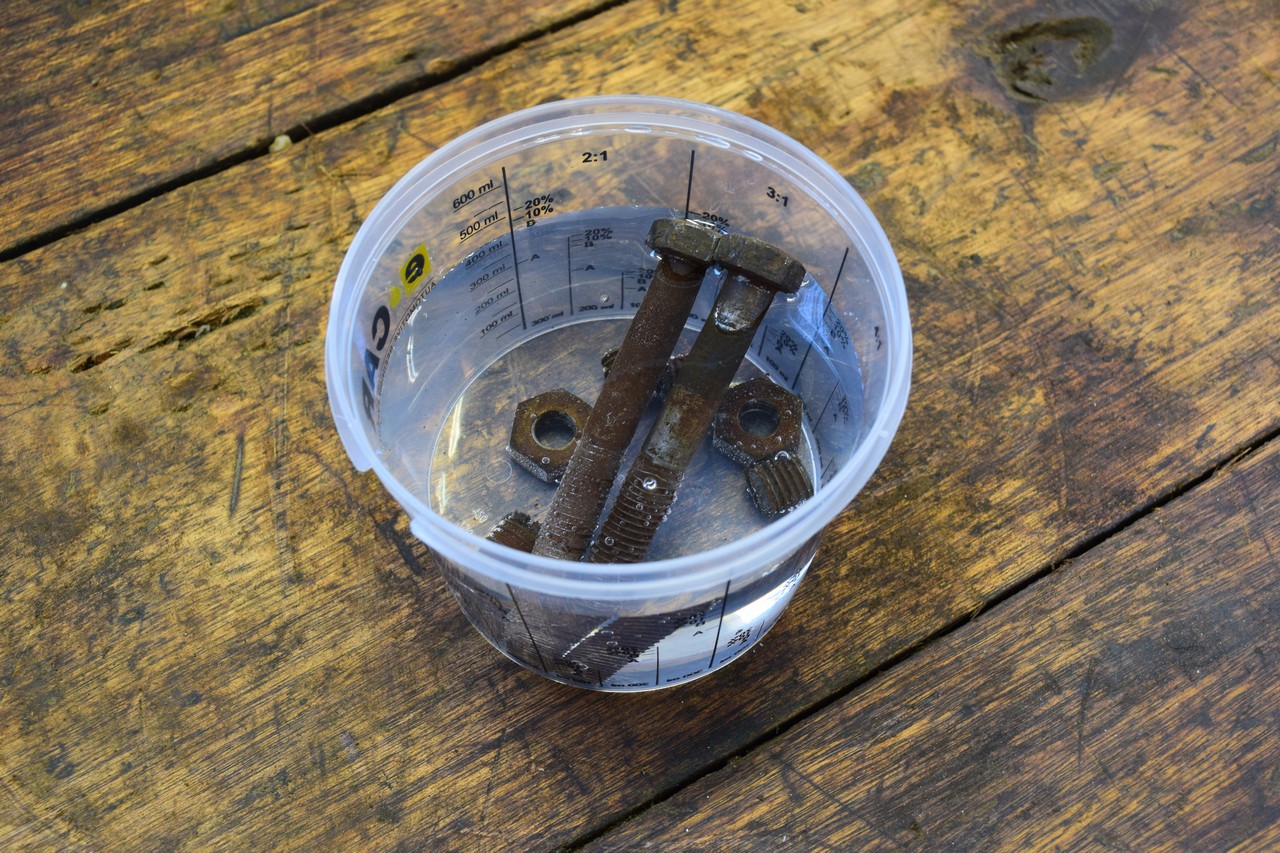

  • Je commence par un petit bain dans l’acide phosphorique pour les dérouiller.
  • Sortie du bain le lendemain.

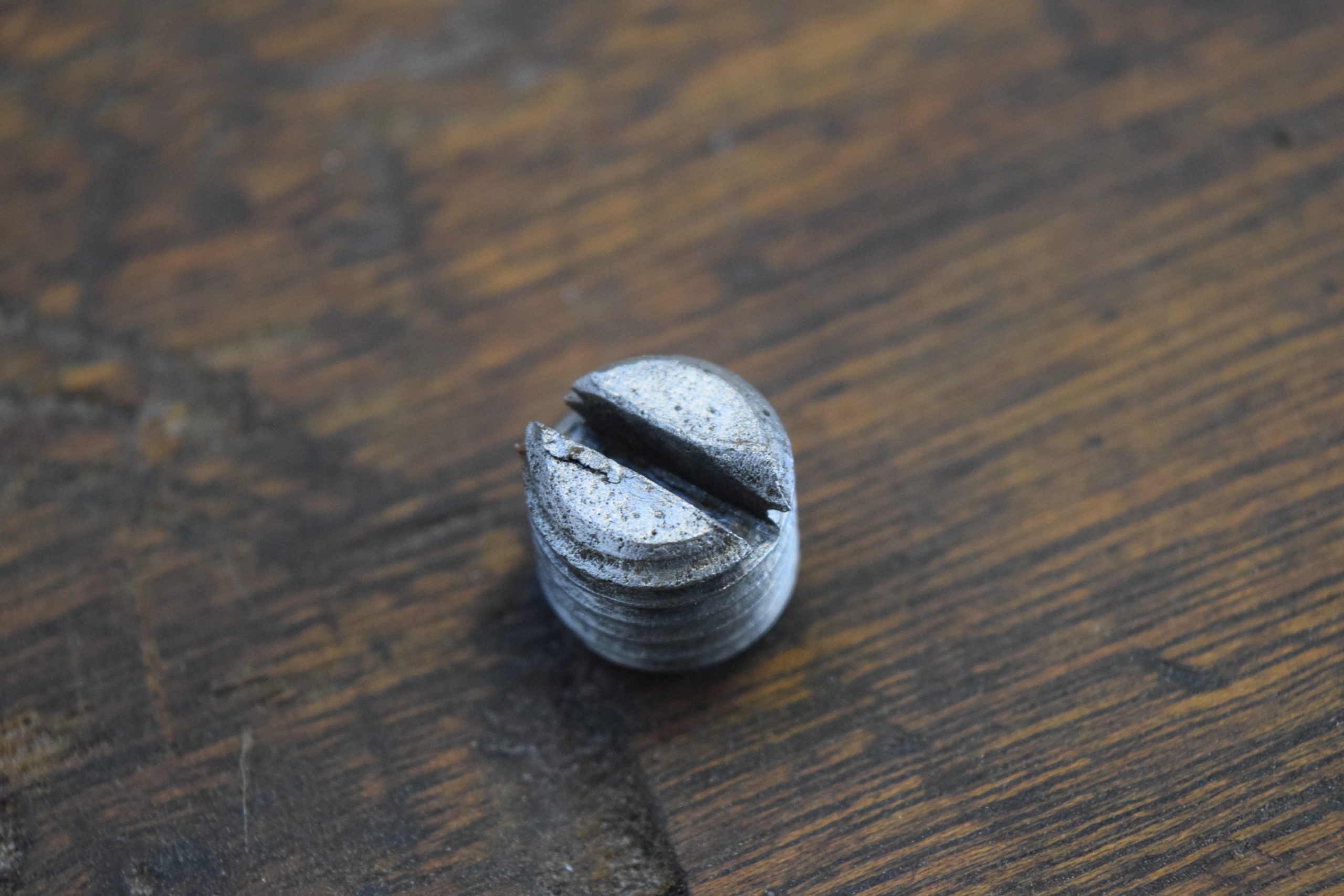

  • Toute la corrosion a disparu. L’aspect gris est dû à la phosphatation.

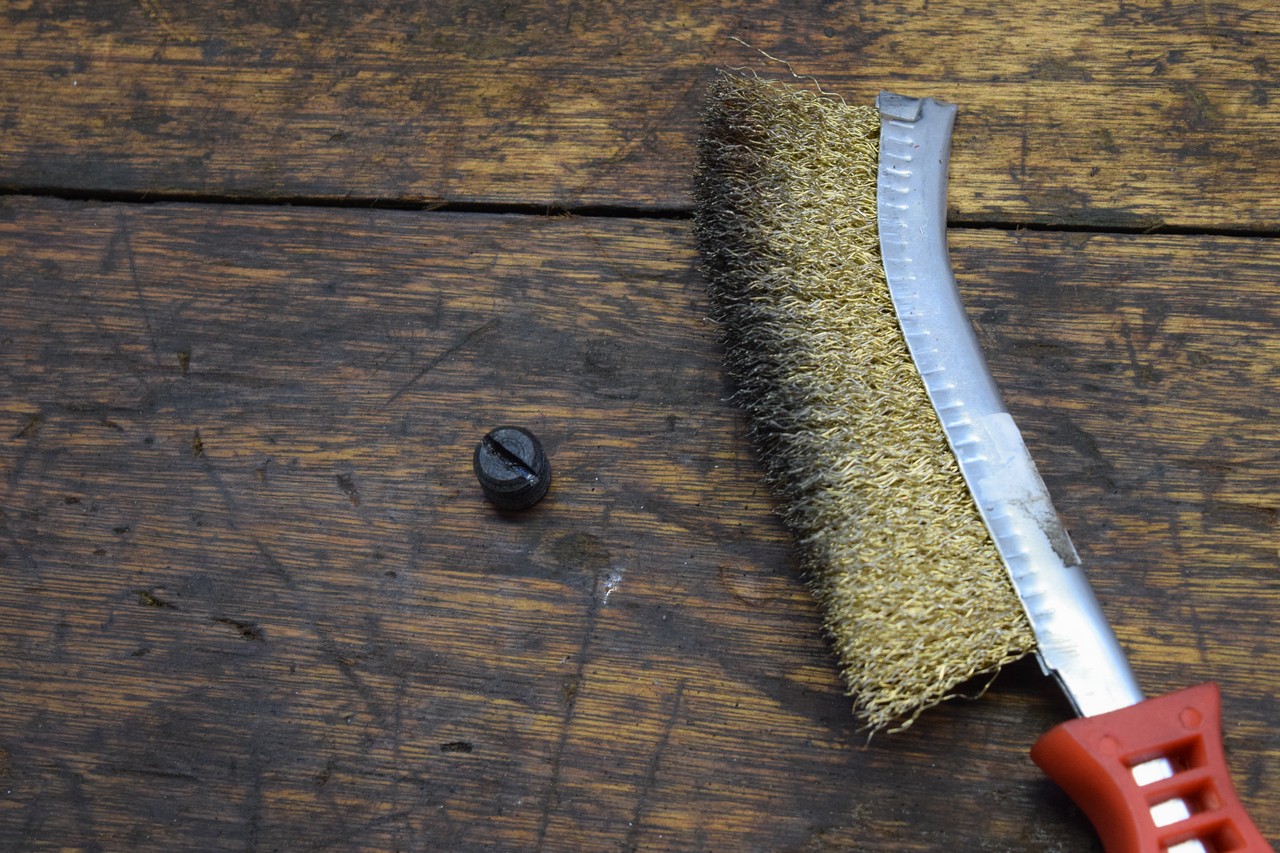

  • Petit brossage.
  • C’est déjà beaucoup mieux !

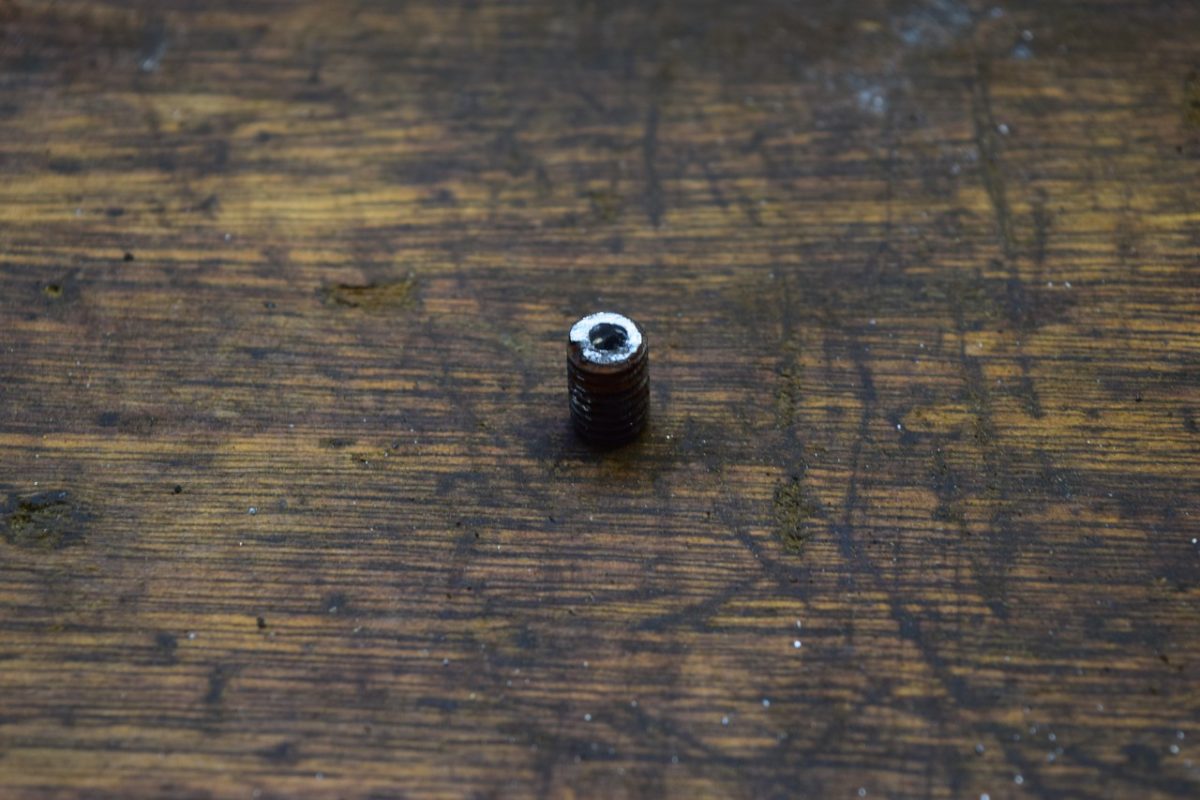

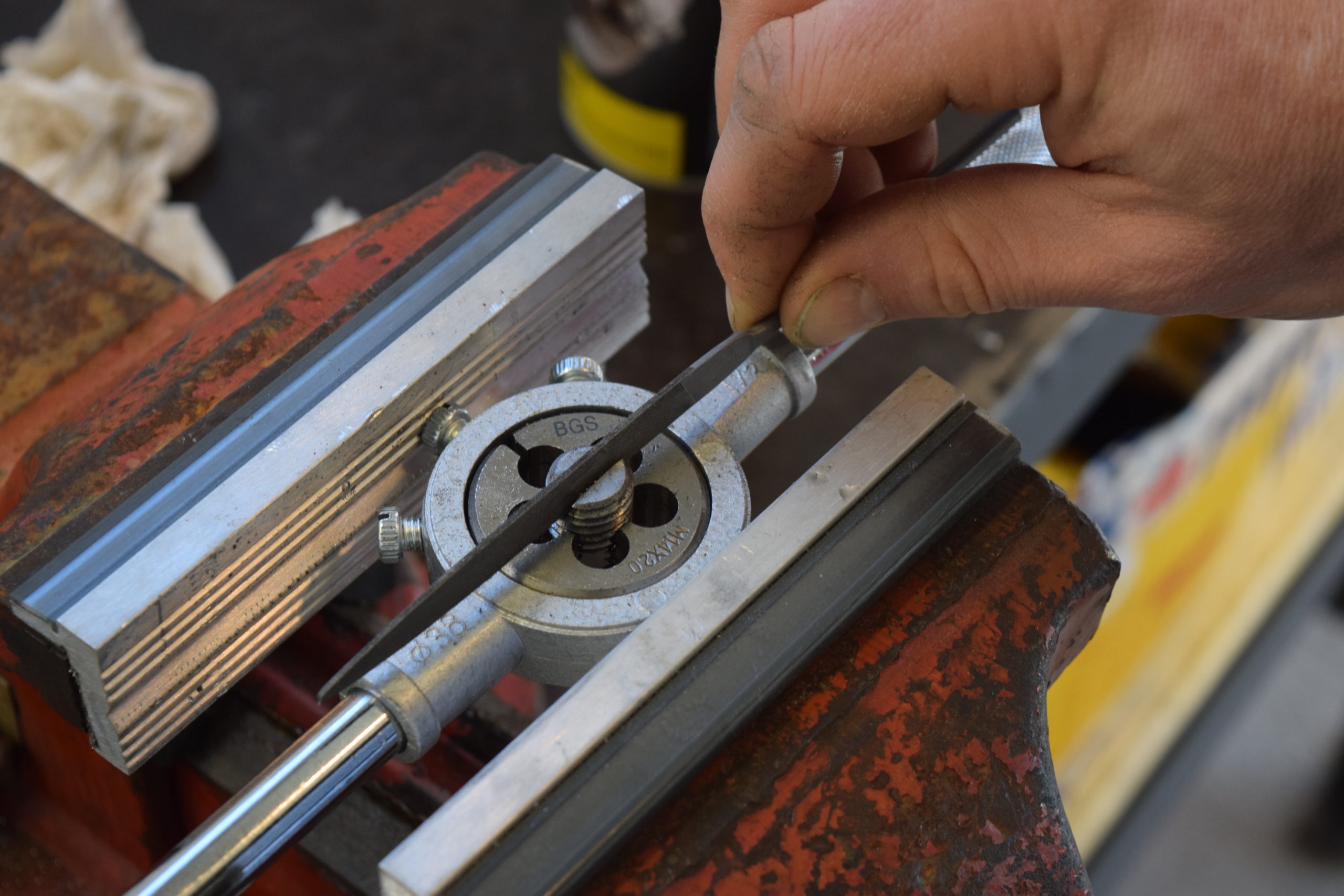

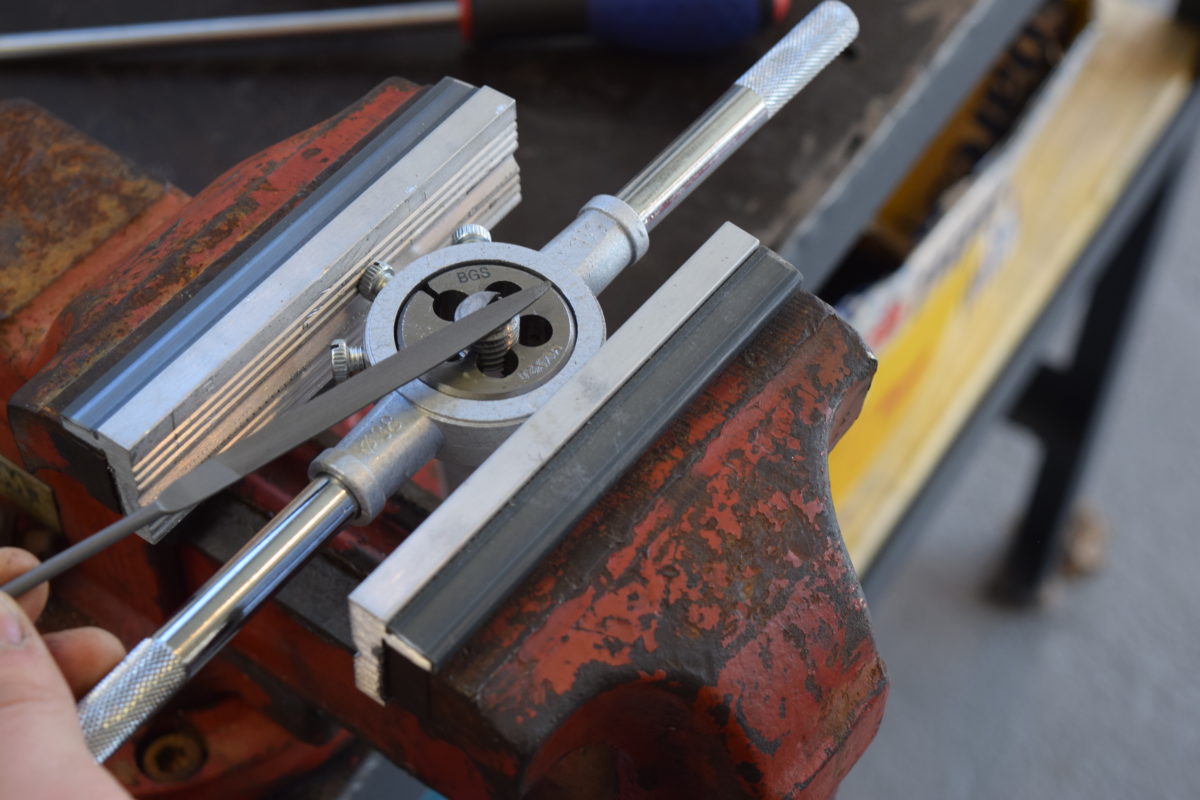

  • Un petit coup de filière pour nettoyer les filetages.
  • Il va maintenant falloir rectifier les têtes de vis abîmées
  • J’utilise pour cela des limes aiguilles.

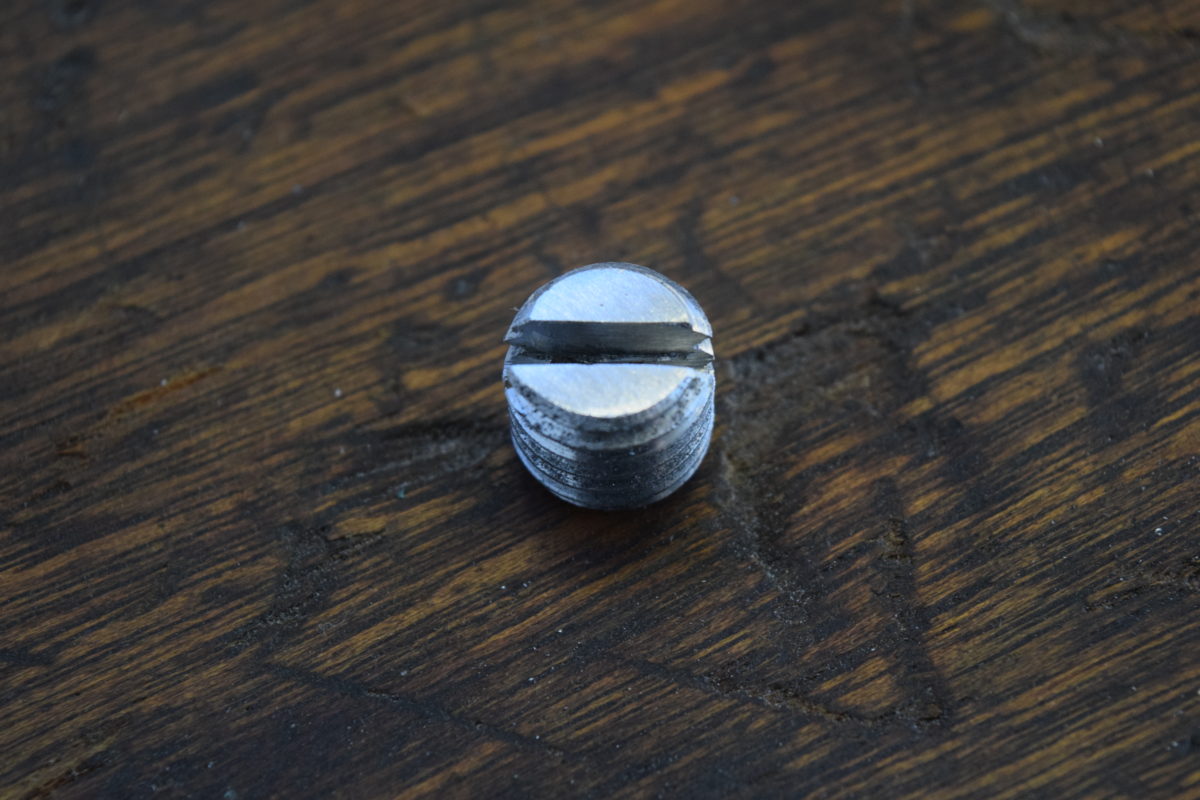

  • Je rectifie également la fente qui sert d’empreinte pour la vis.
  • Et voilà, les vis sont prêtes à recevoir leur traitement de surface !

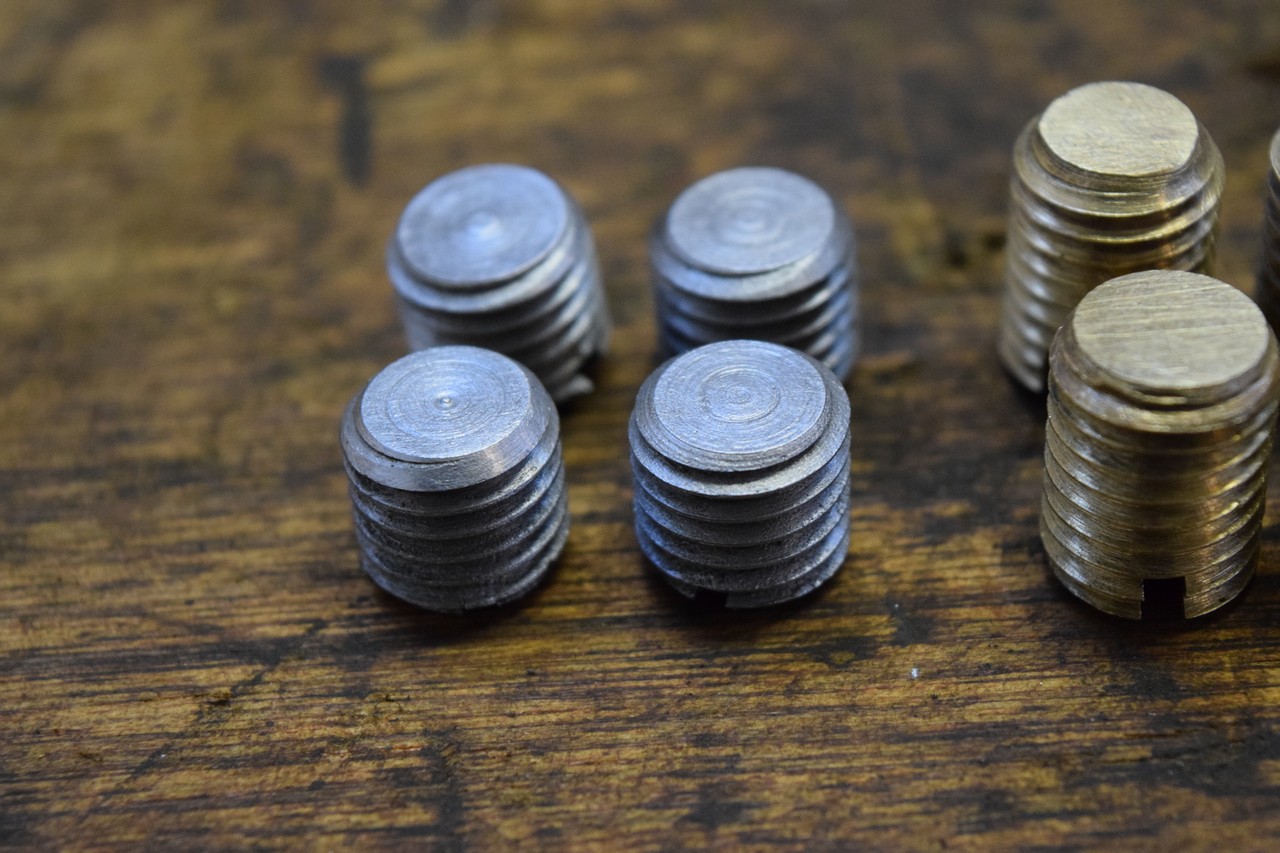

  • La famille Vis au grand complet 😉

Brunissage de vis de blocage

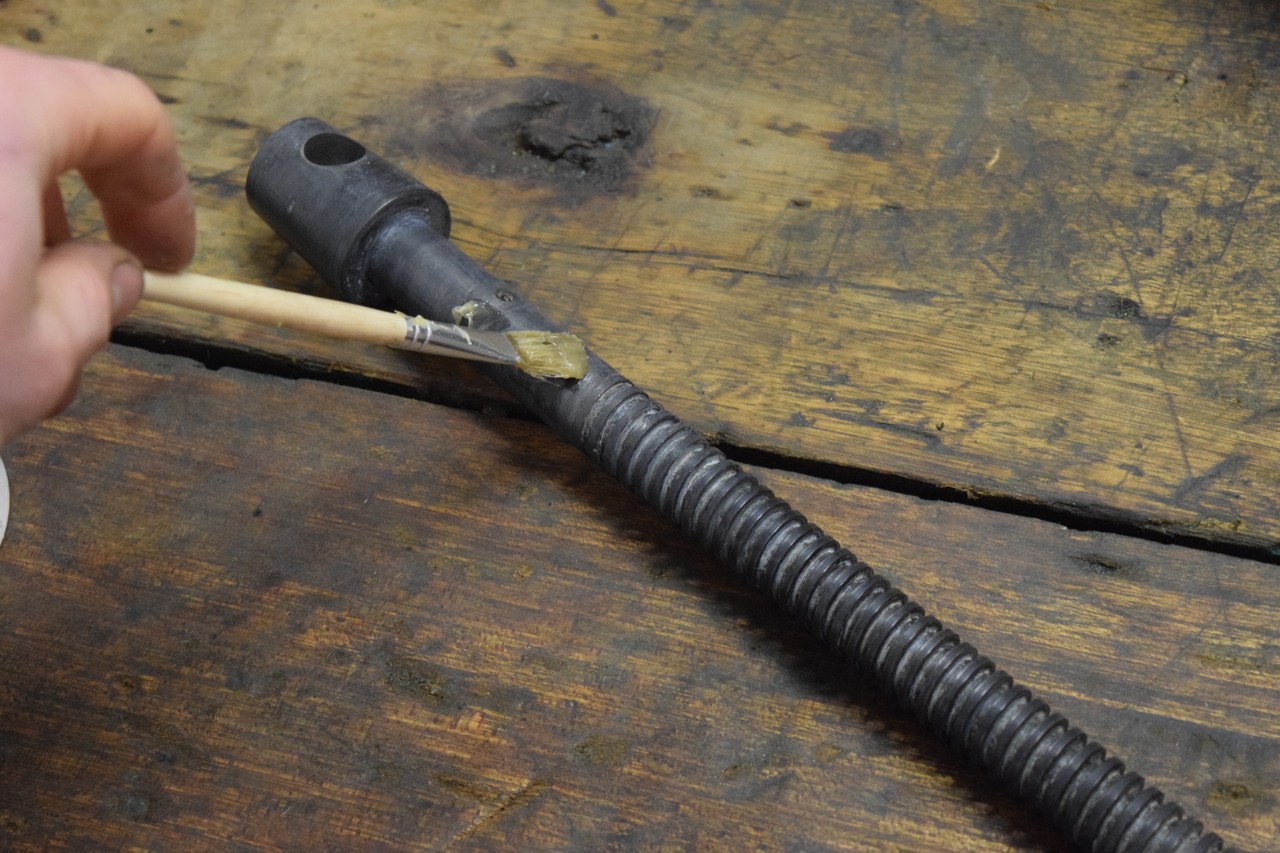

Les vis étant en acier, il faut maintenant les protéger avec un traitement de surface, sans quoi elles vont rapidement s’oxyder à nouveau.

Je leur fait donc un brunissage maison, à l’aide d’un kit Restom. C’est la première fois que j’utilise cette technique, et le résultat est plutôt satisfaisant !

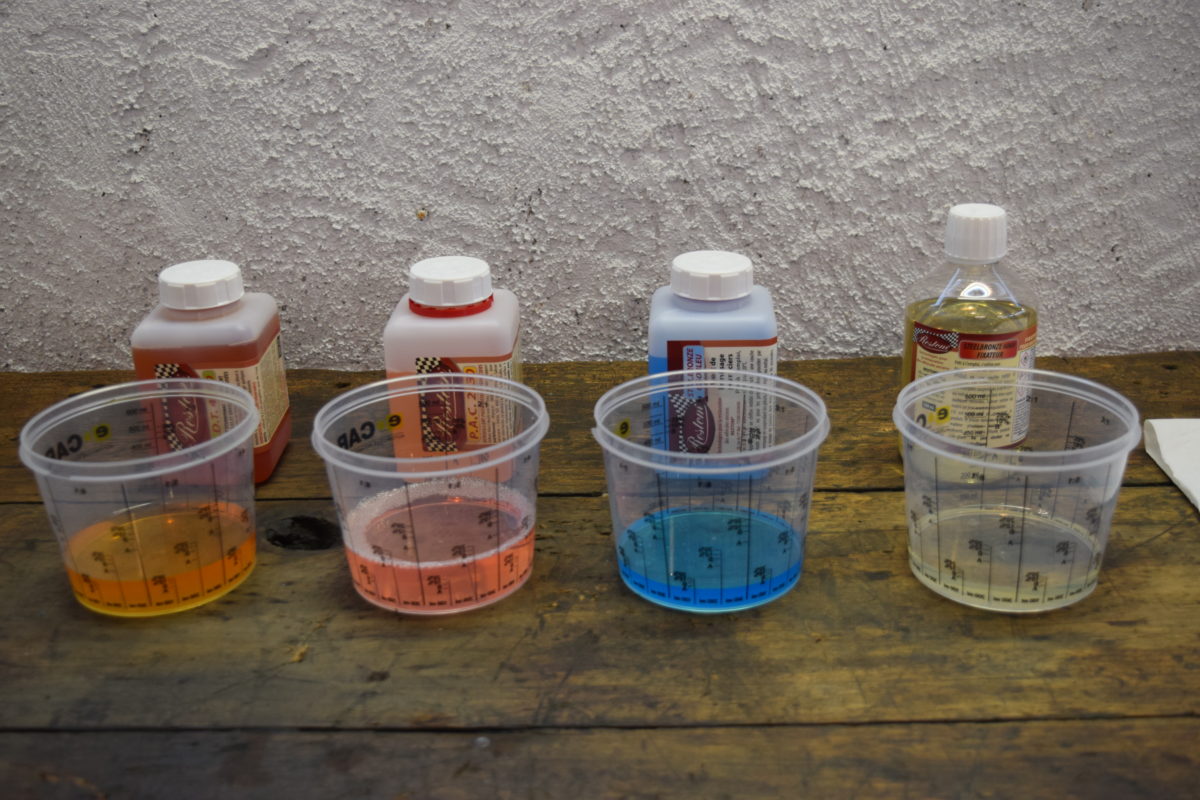

Le kit est composé de 4 produits : un dégraissant, un dérouillant, un brunisseur et une protection. L’objectif est d’obtenir une belle finition tout en ayant une protection anticorrosion.

  • Les vis avant brunissage.

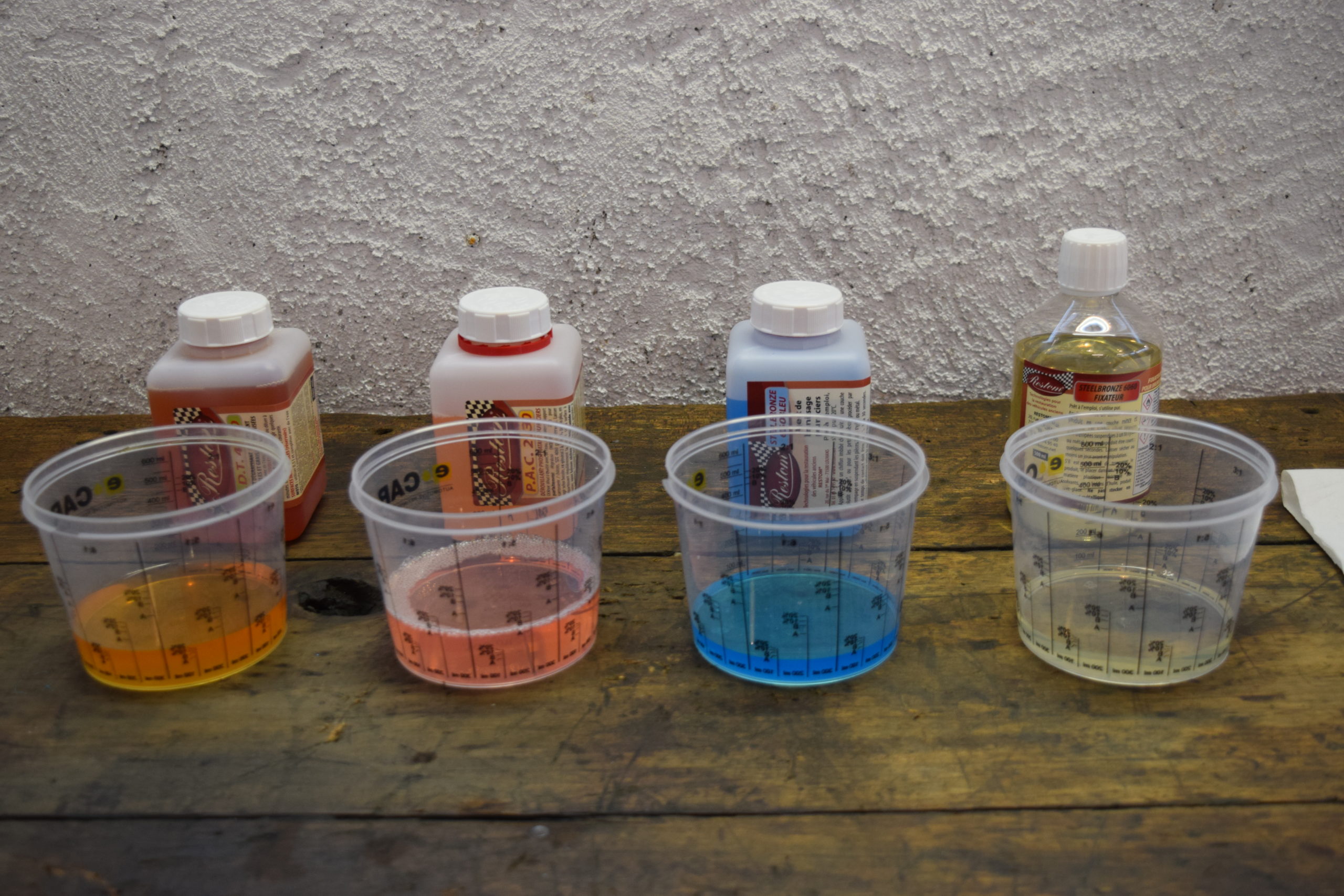

  • Elles baignent ensuite tour à tour dans chaque produit avec rinçage à l’eau entre chaque étape.

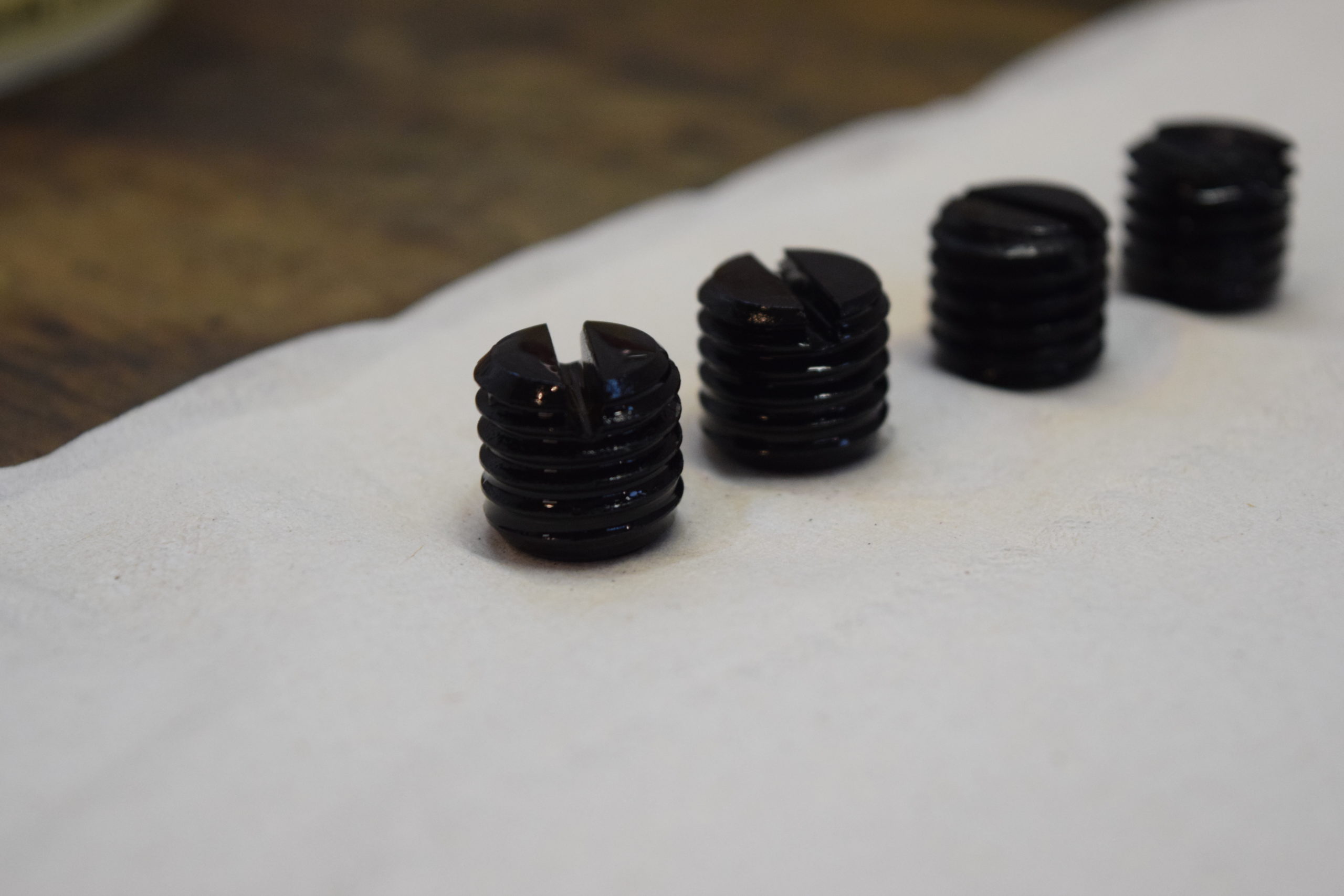

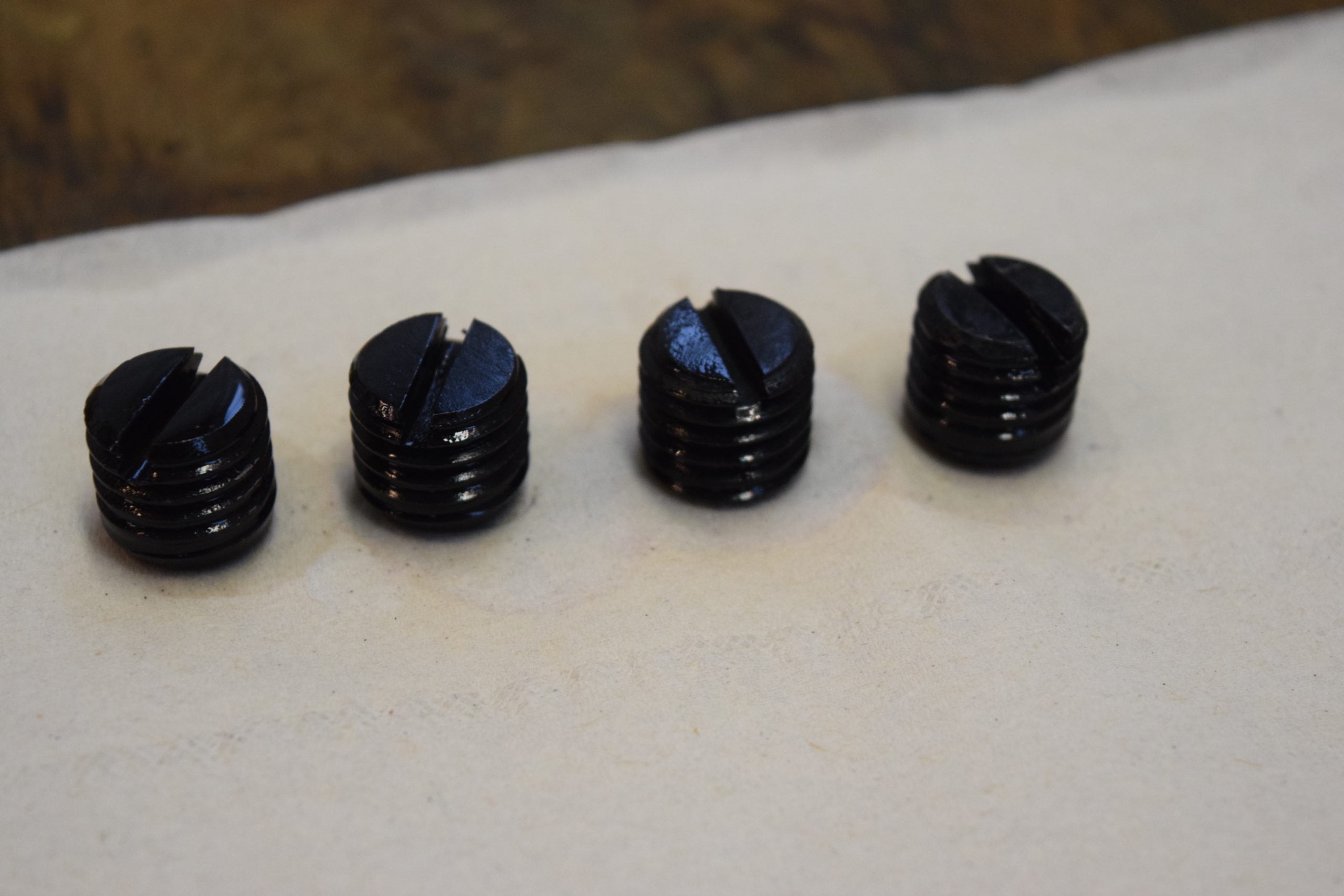

  • Après brunissage.
  • Pas mal du tout je trouve pour une première !

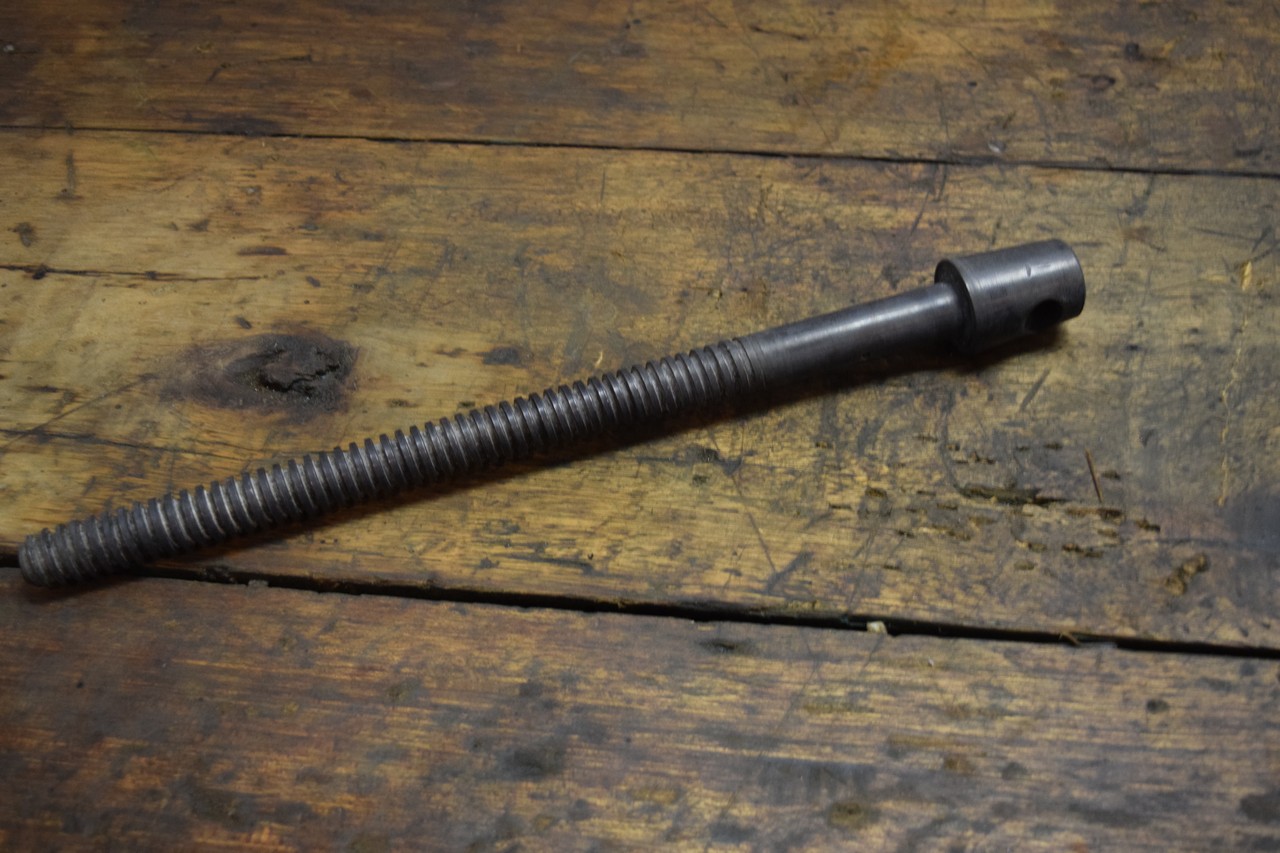

Étape 14 : remise en état de la tige de serrage

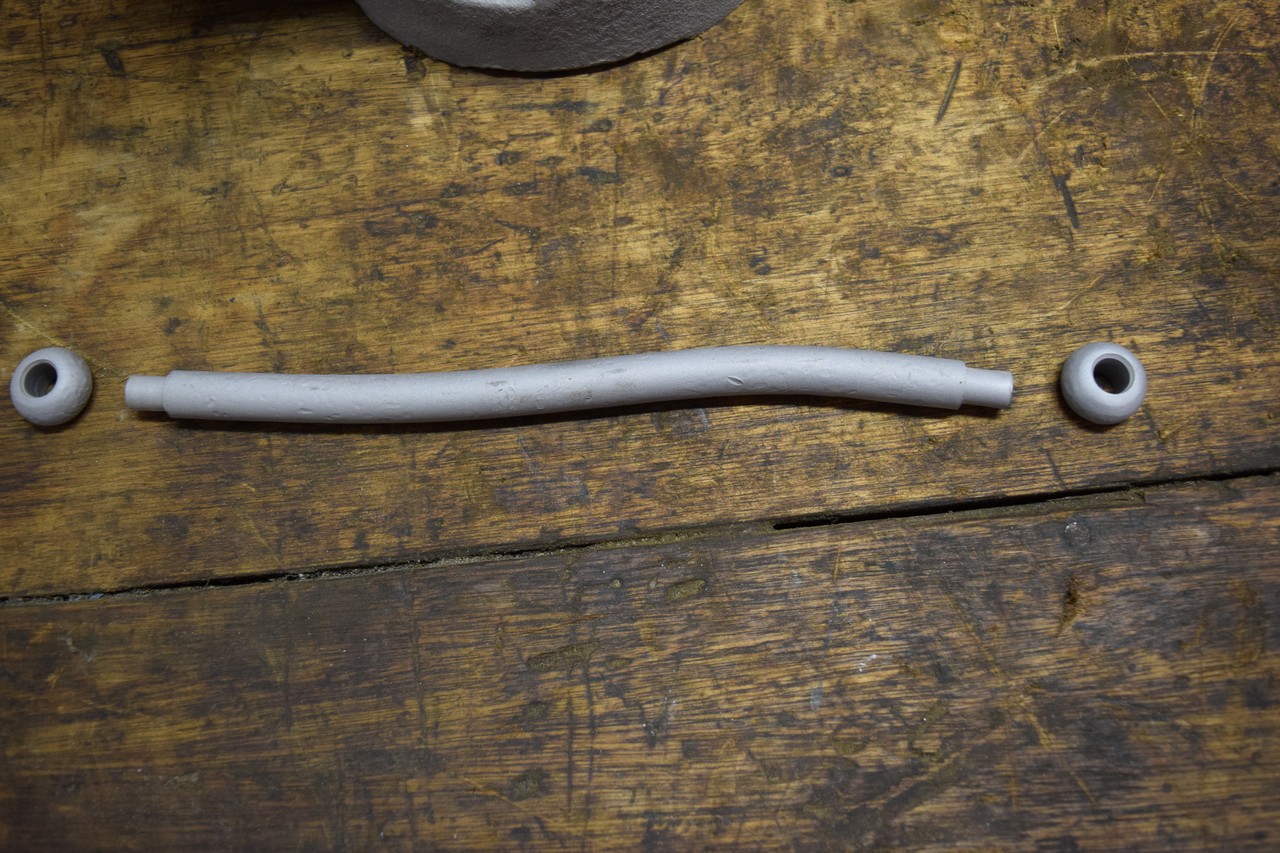

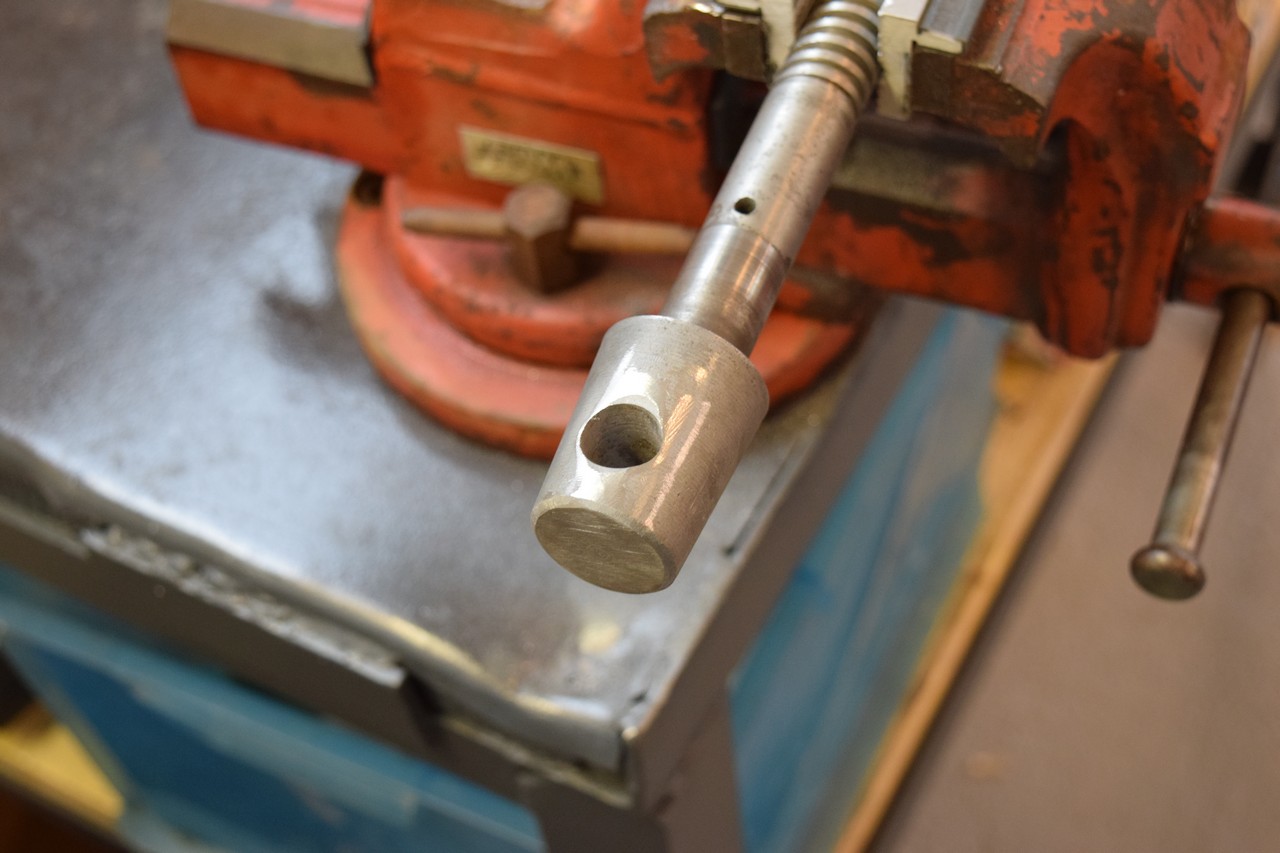

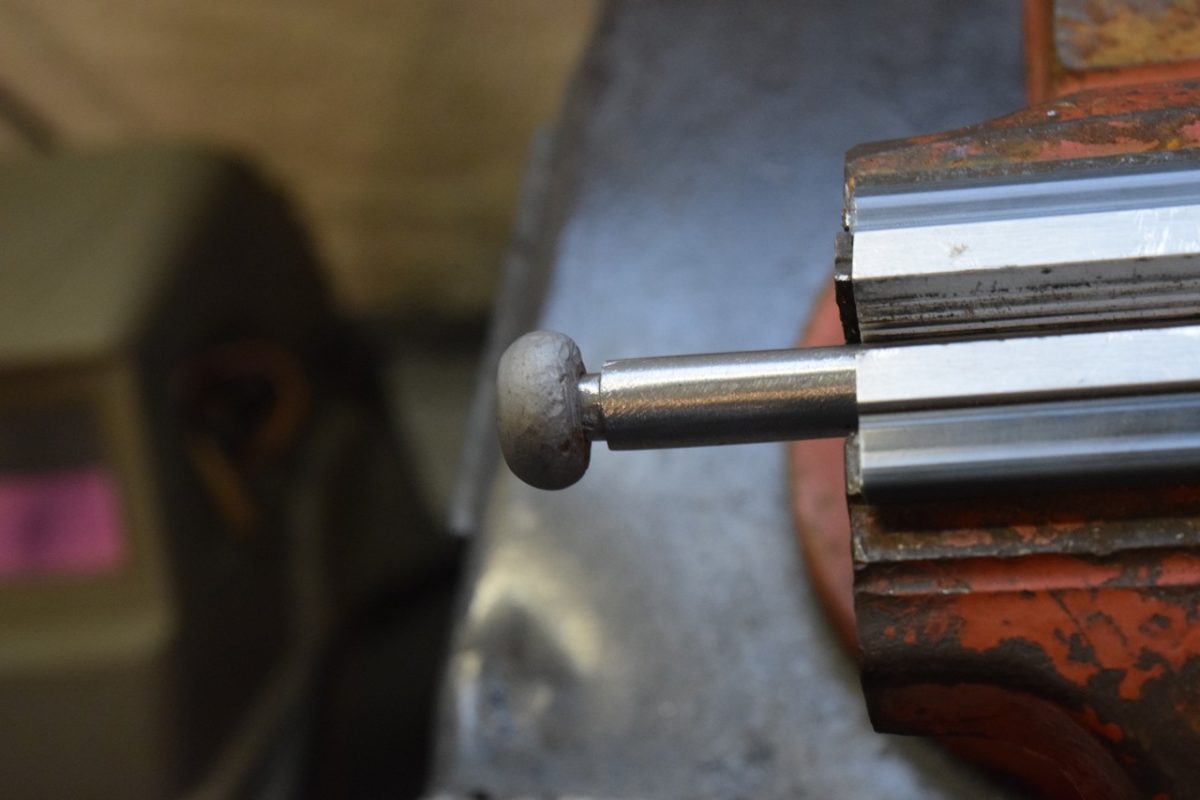

La tige est complètement tordue, je l’ai redressée en la prenant dans l’étau et en tapant dessus au marteau. Je n’ai pas trouvé meilleure solution, et ça s’est révélé être assez efficace.

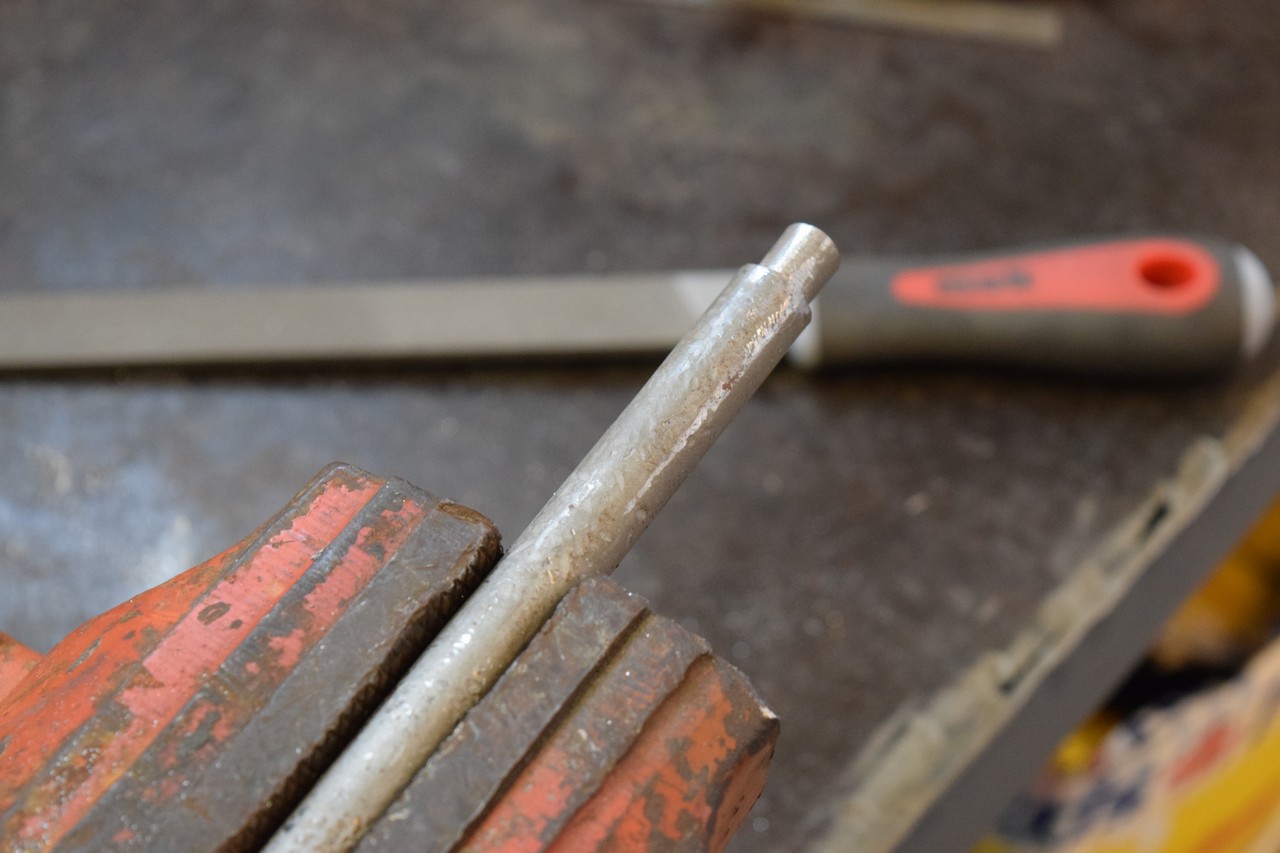

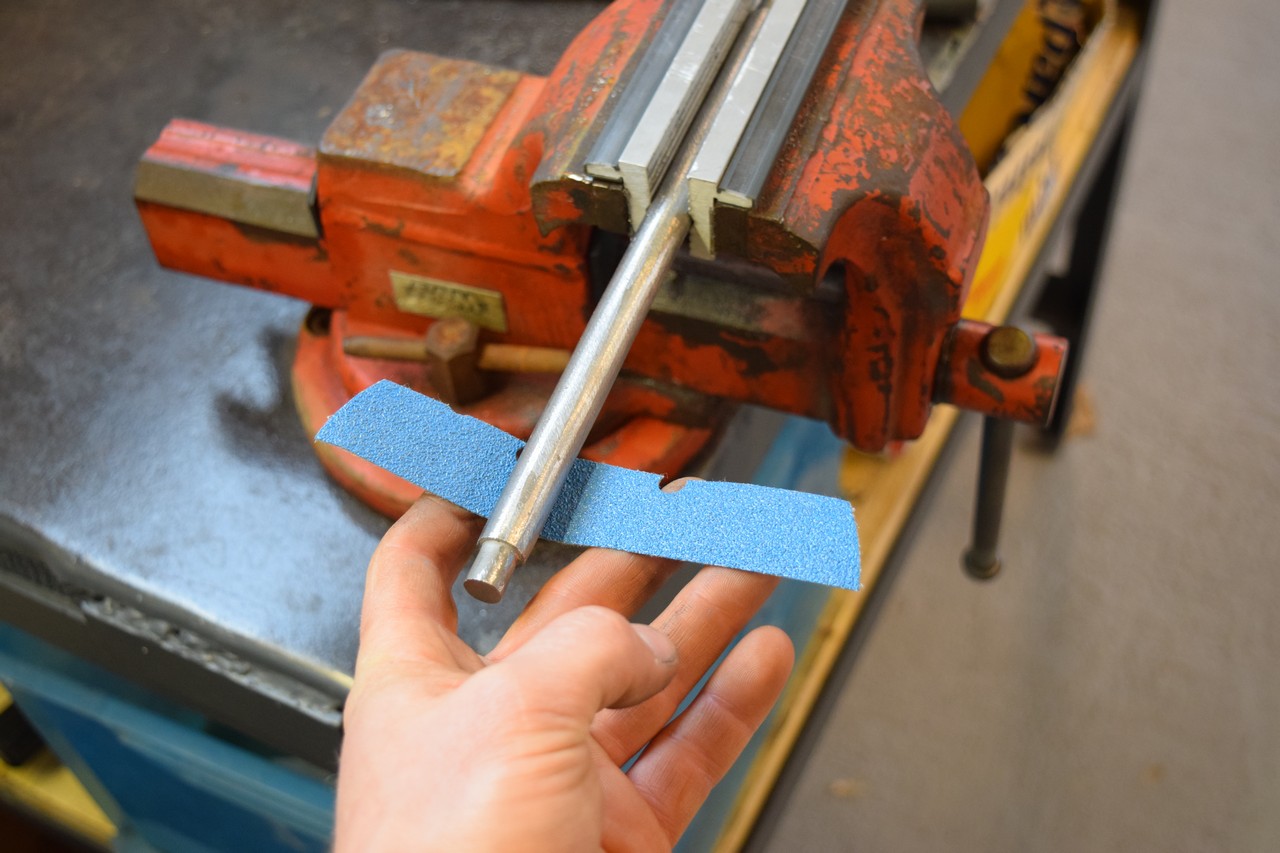

J’ai ensuite rectifié la surface de la tige à la lime puis au papier à poncer, avant de remettre les bagues / arrêtoirs.

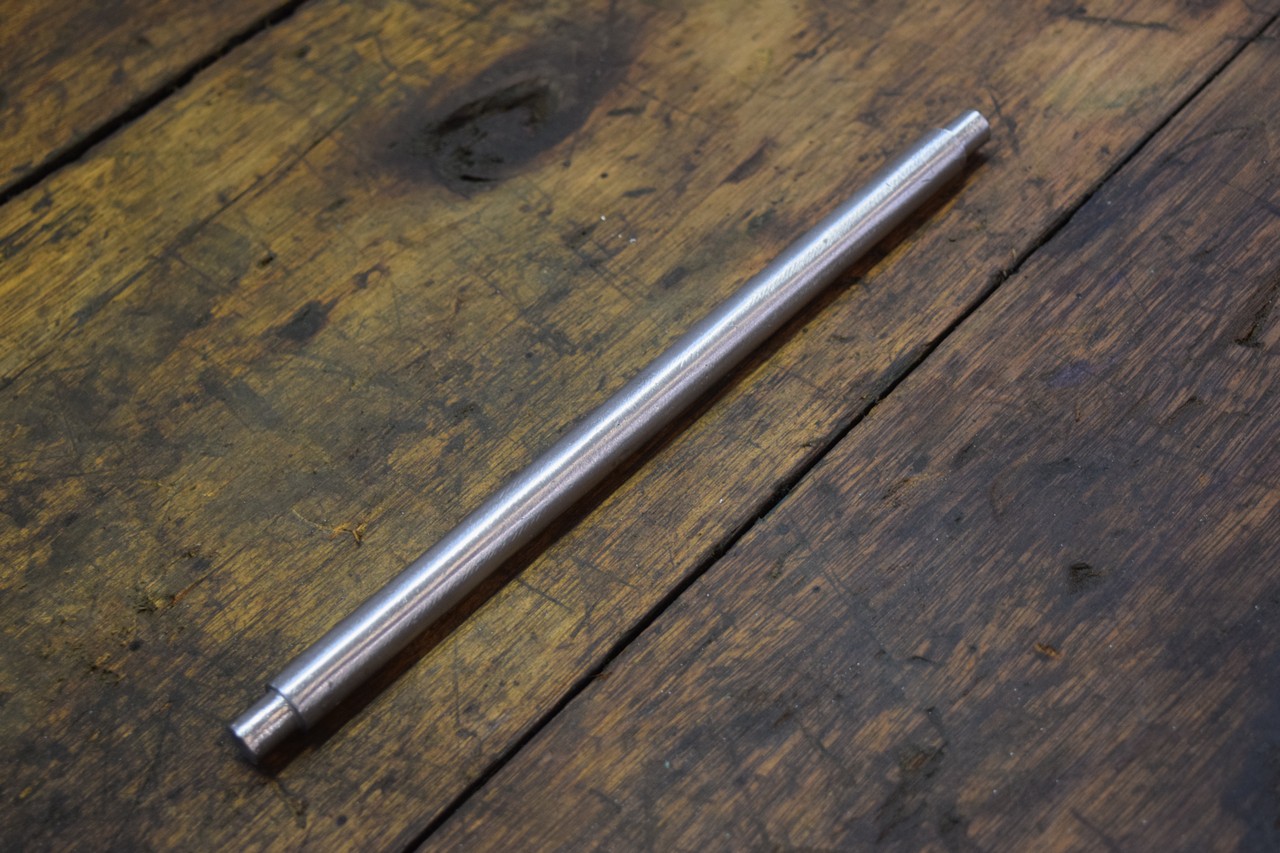

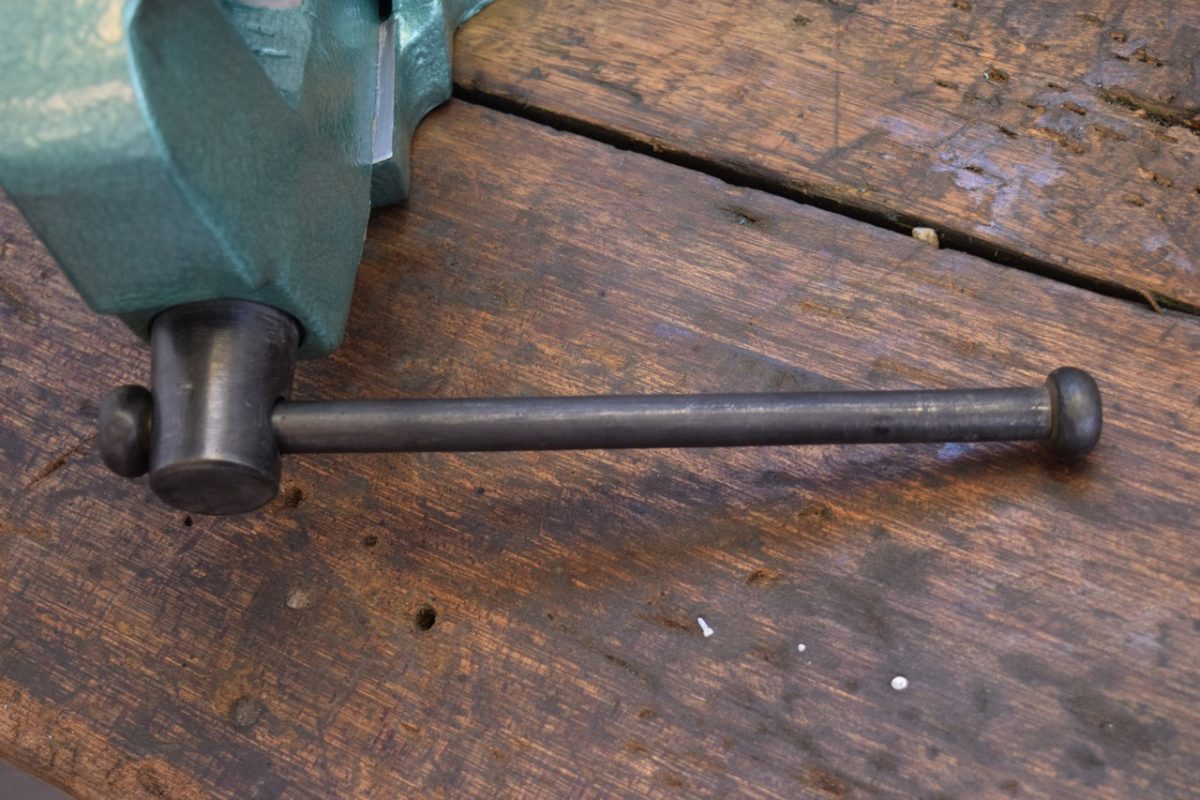

Enfin, la tige a eu le droit elle aussi à son brunissage.

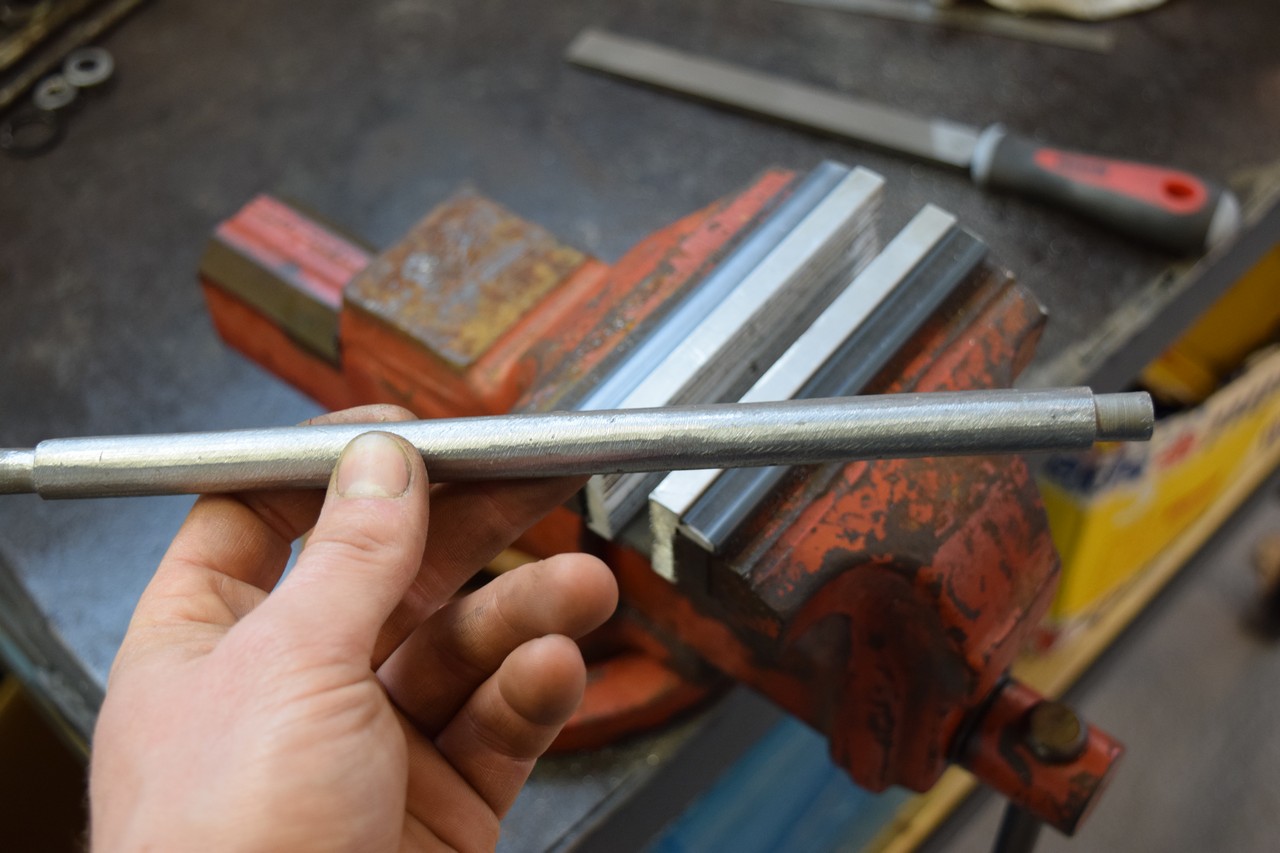

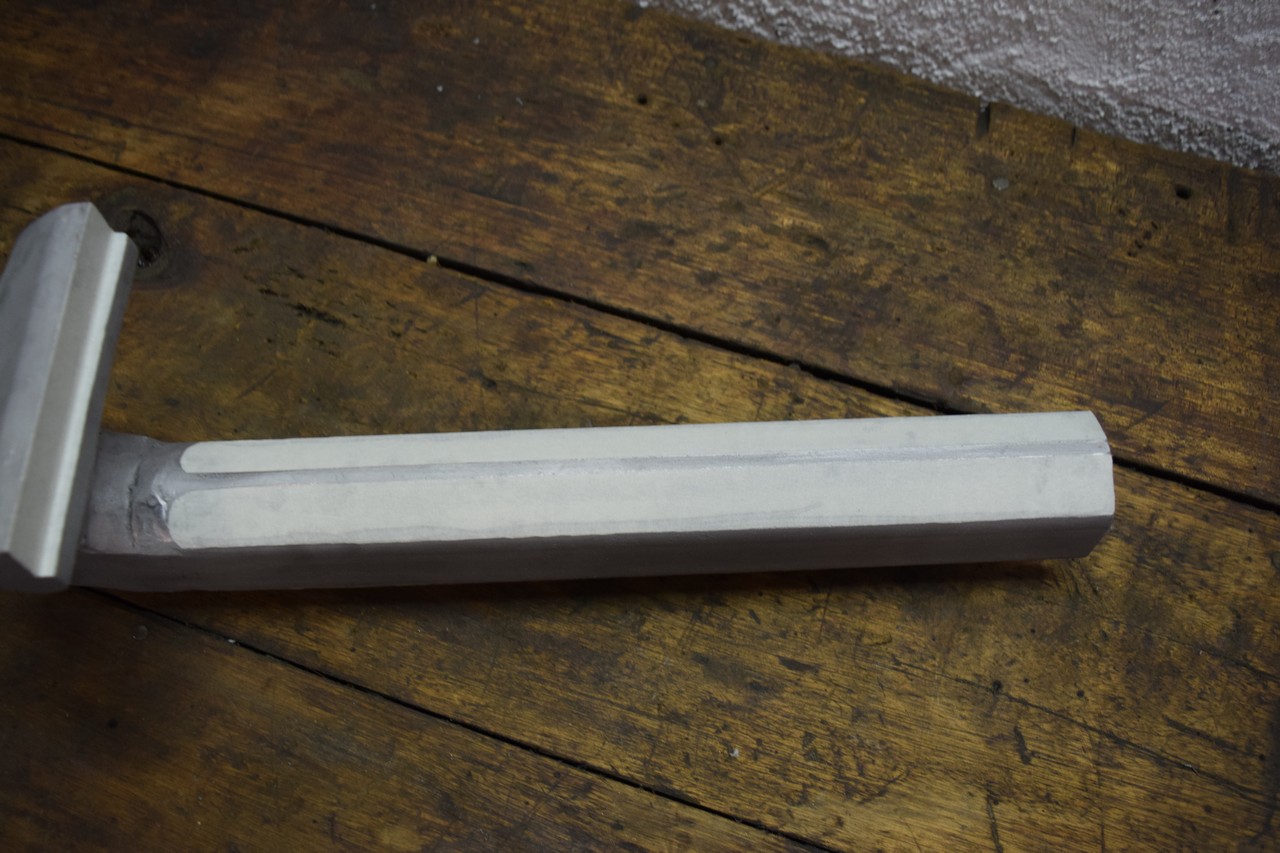

  • Après rectification de la surface à la lime.
  • Ponçage au papier de verre.

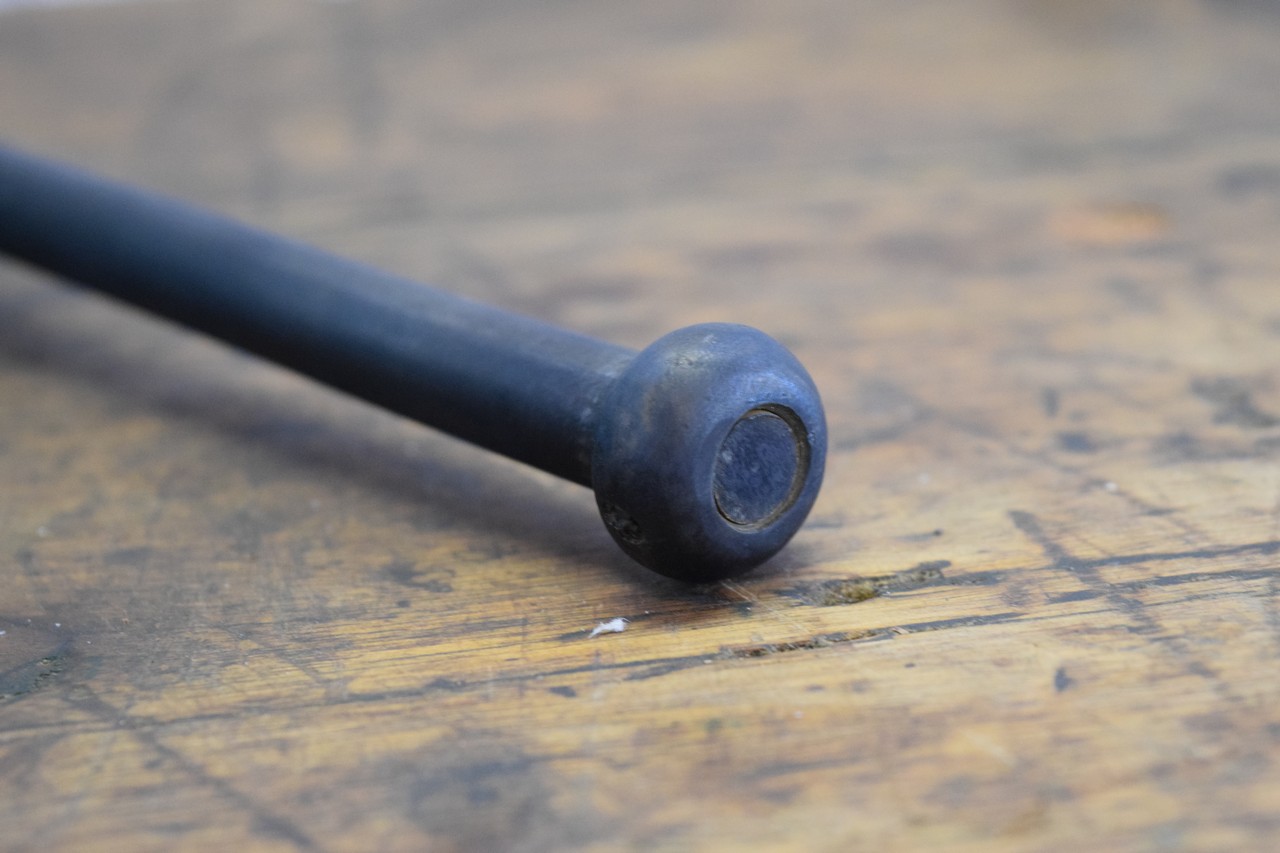

  • Remontage des bagues.

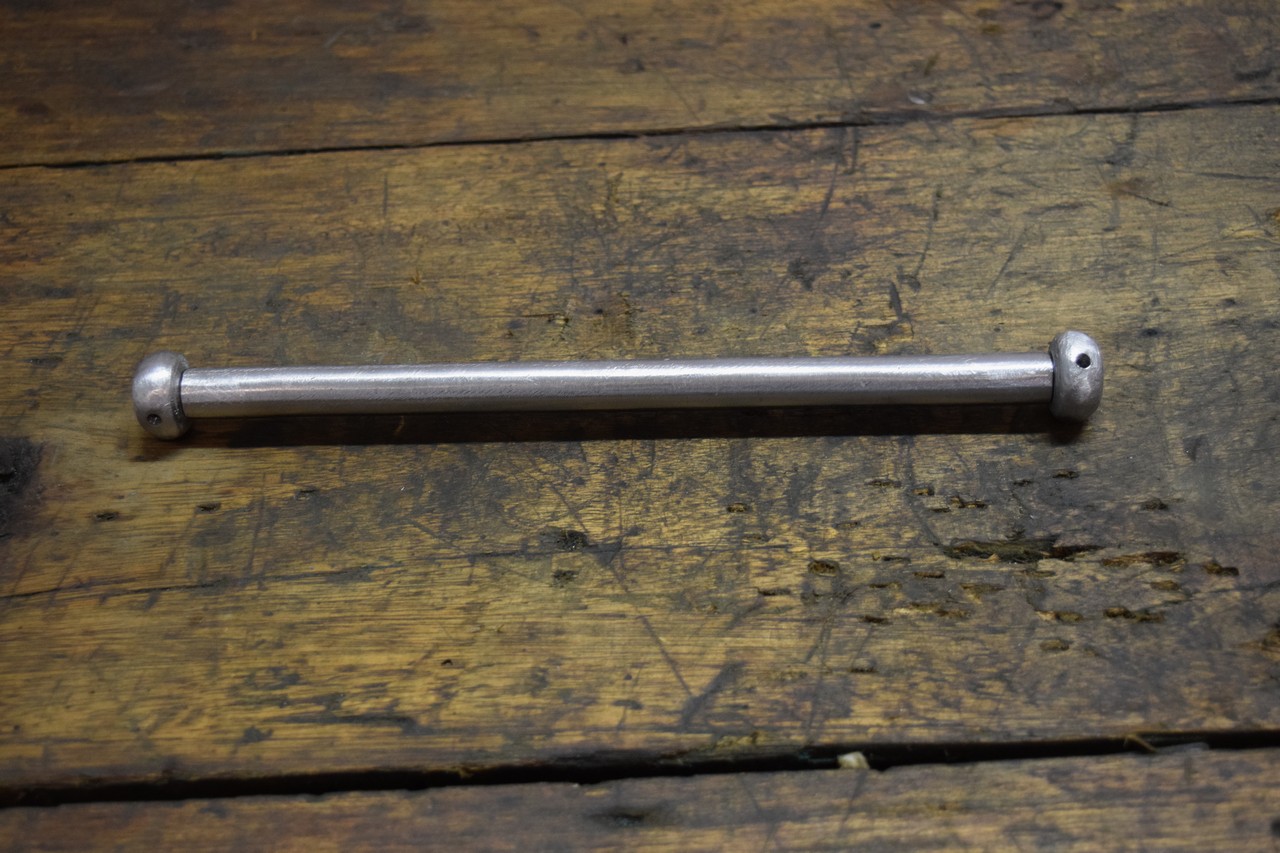

  • Avant brunissage.

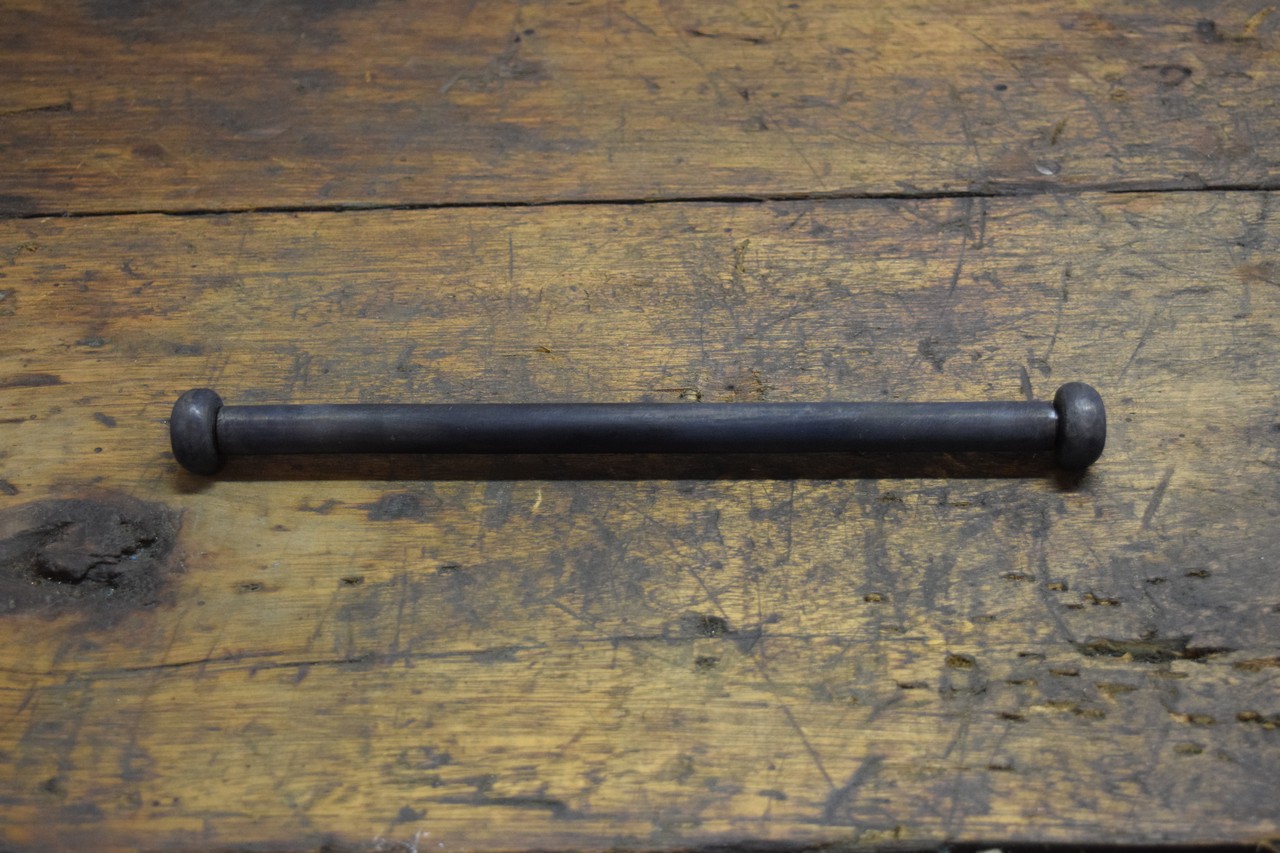

  • Après brunissage.

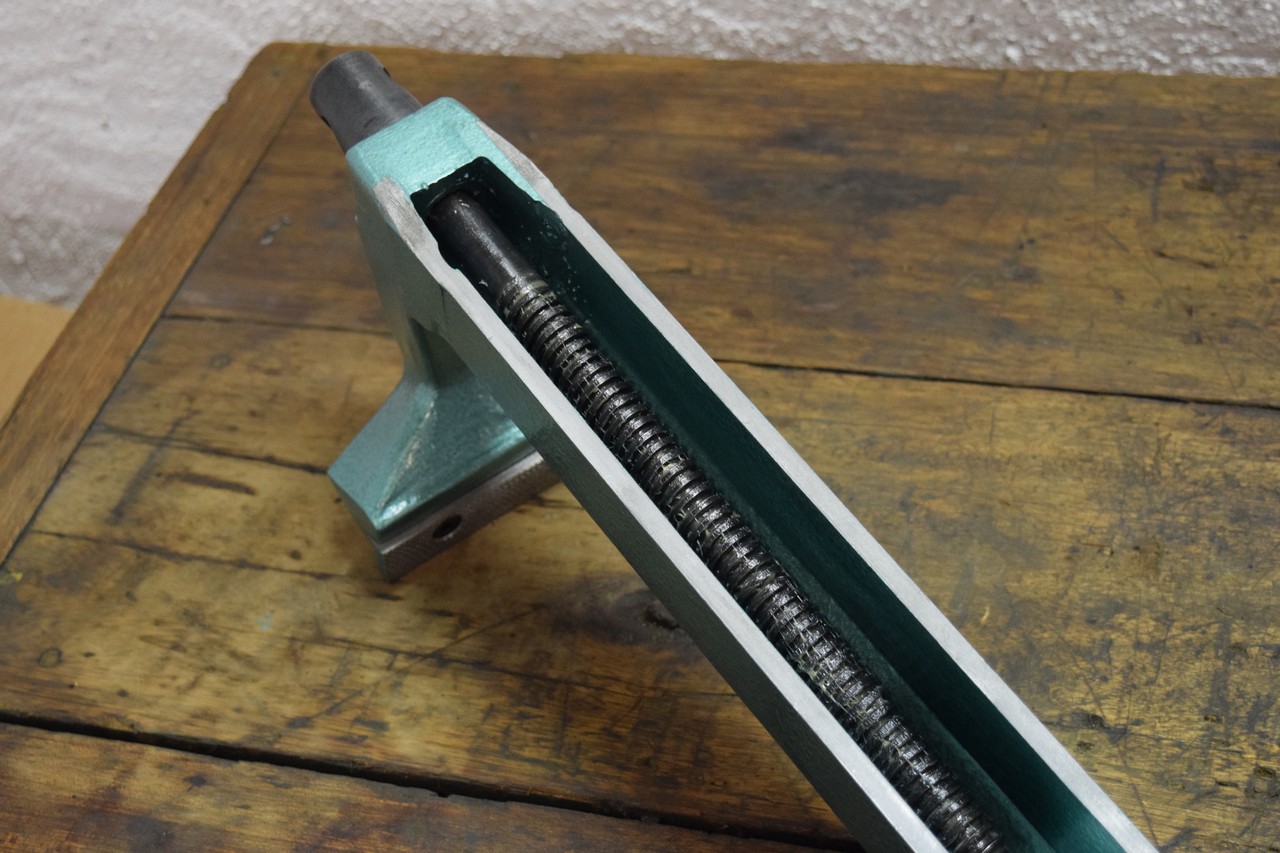

Étape 15 : remise en état de la vis de serrage

Un bon nettoyage du filetage, quelques coups de limes pour ébavurer la tête de la vis, quelques passages au papier de verre pour obtenir une surface lisse, un petit brunissage, et nous revoilà avec une vis comme neuve !

  • Ébavurage et rectification des défauts à la lime.

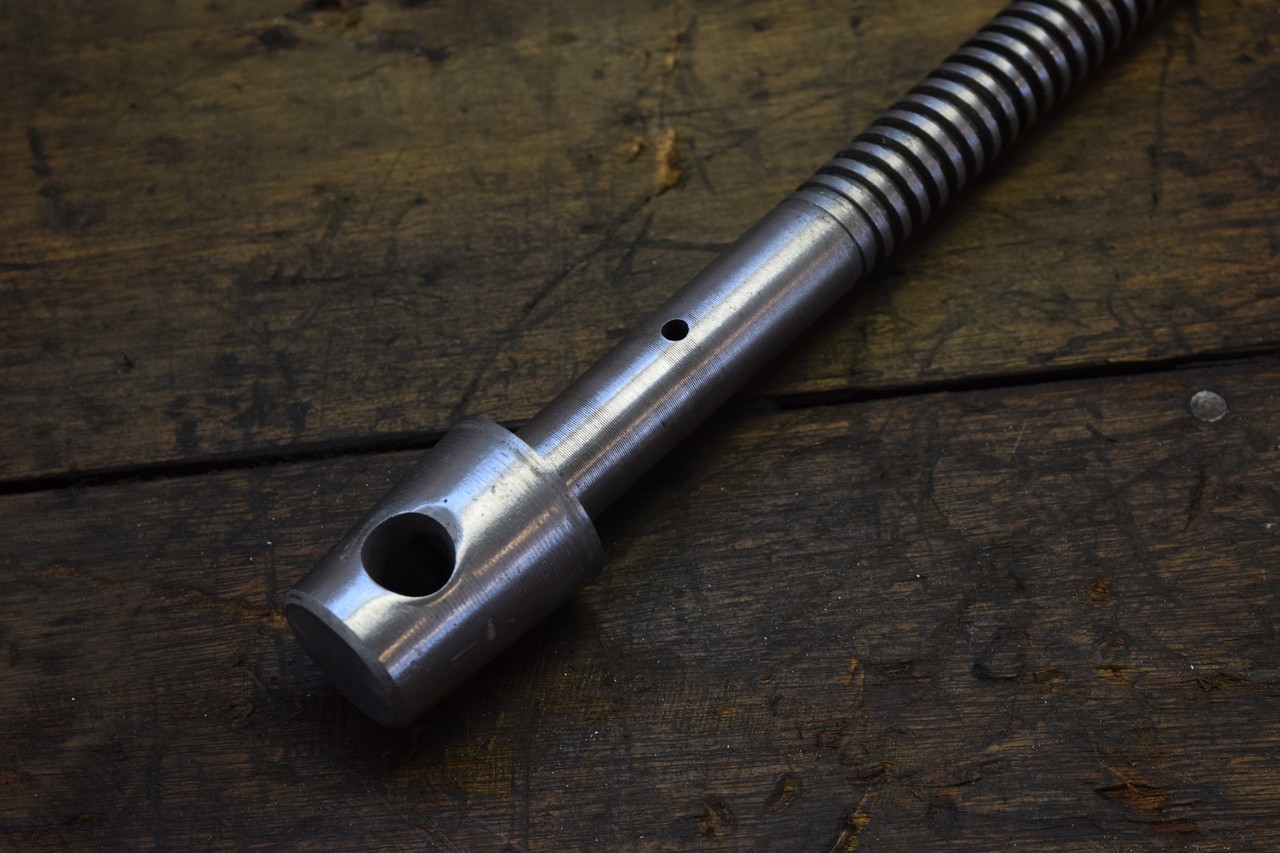

  • Après nettoyage et léger ponçage au papier de verre.

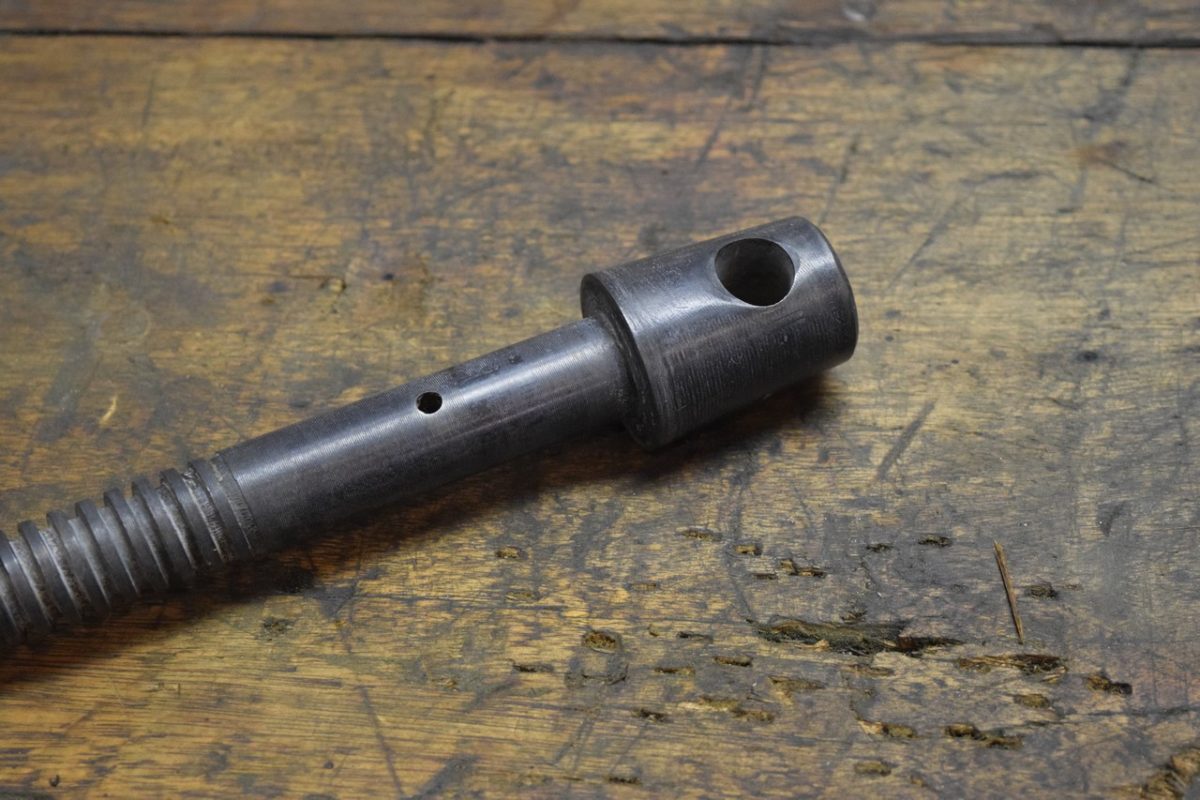

  • Après brunissage, au pinceau cette fois.

Étape 16 : installation d’une base tournante neuve

Lorsque j’ai récupéré l’étau, il n’était pas équipé de base tournante. Je trouve que c’est quand même bien pratique pour pouvoir travailler correctement dans différentes positions, et comme je compte me servir de cet étau tous les jours, je décide donc d’installer une !

Par chance ici encore, la base tournante dédié au Dolex 57 est également compatible avec mon Dolex 17, et se trouve facilement sur internet ! J’ai donc pu l’acheter neuve sans problème. Elle est parfaitement adaptée à mon étau.

J’ai également acheté la visserie spécifiquement adaptée pour fixer la base tournante sur mon établi.

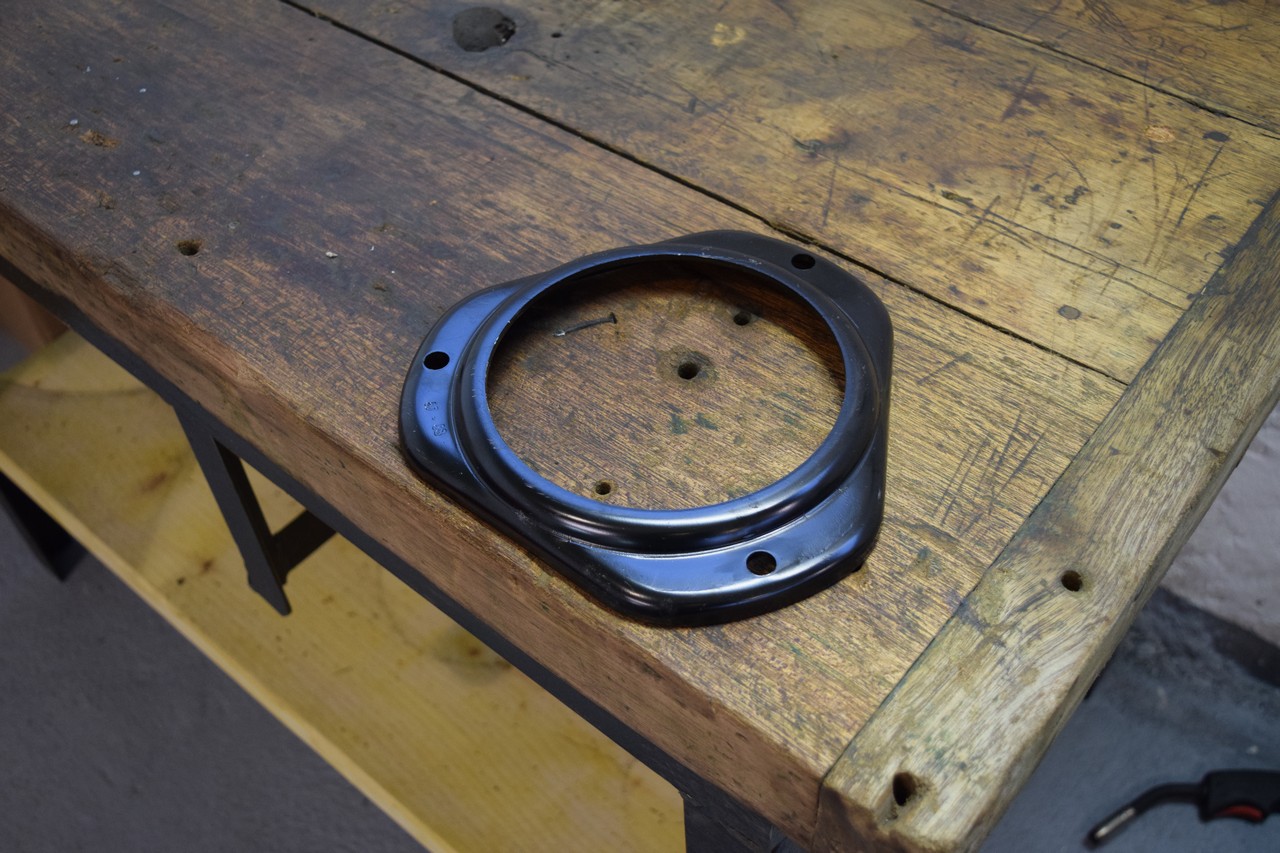

  • Base tournante neuve de chez Dolex.
  • Contenu du carton.
  • Je positionne la base tournante sur le côté droit de mon établi.

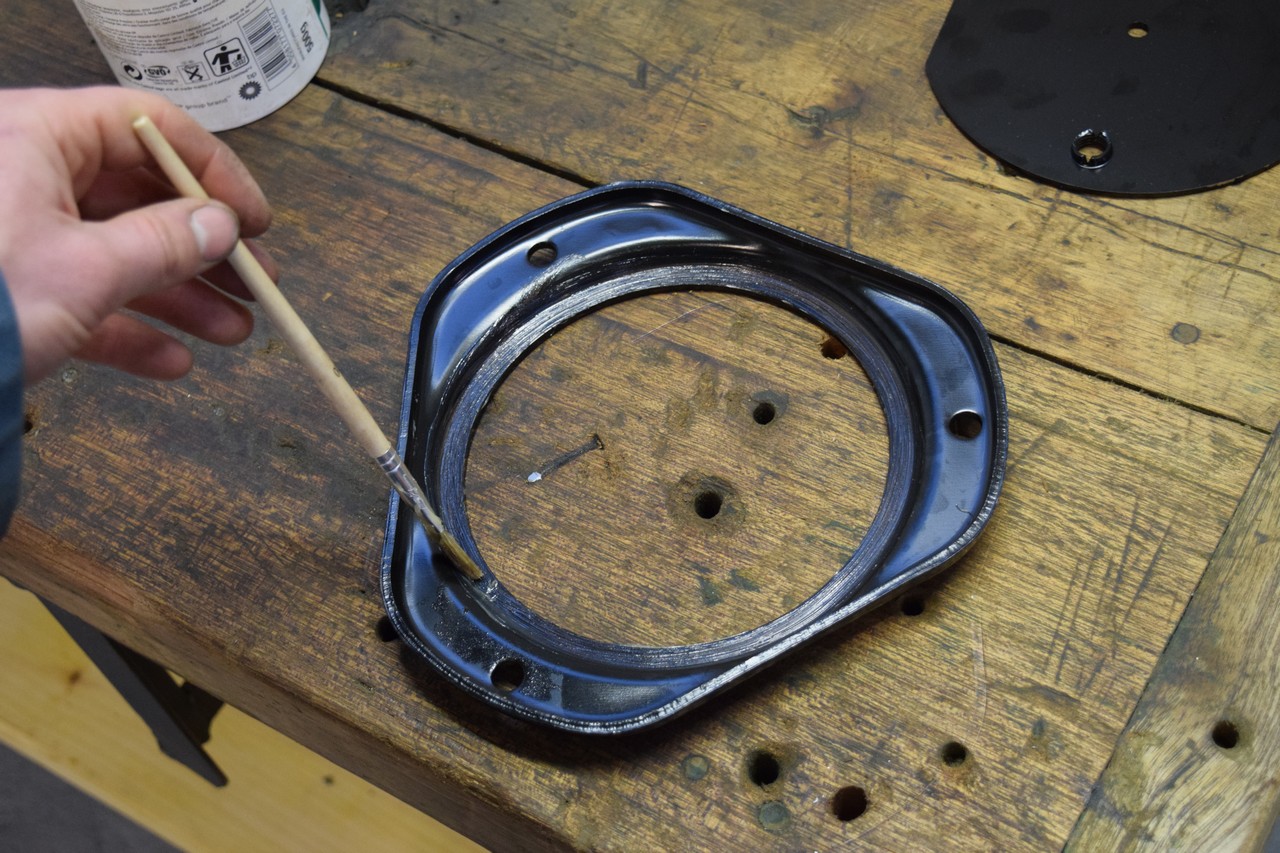

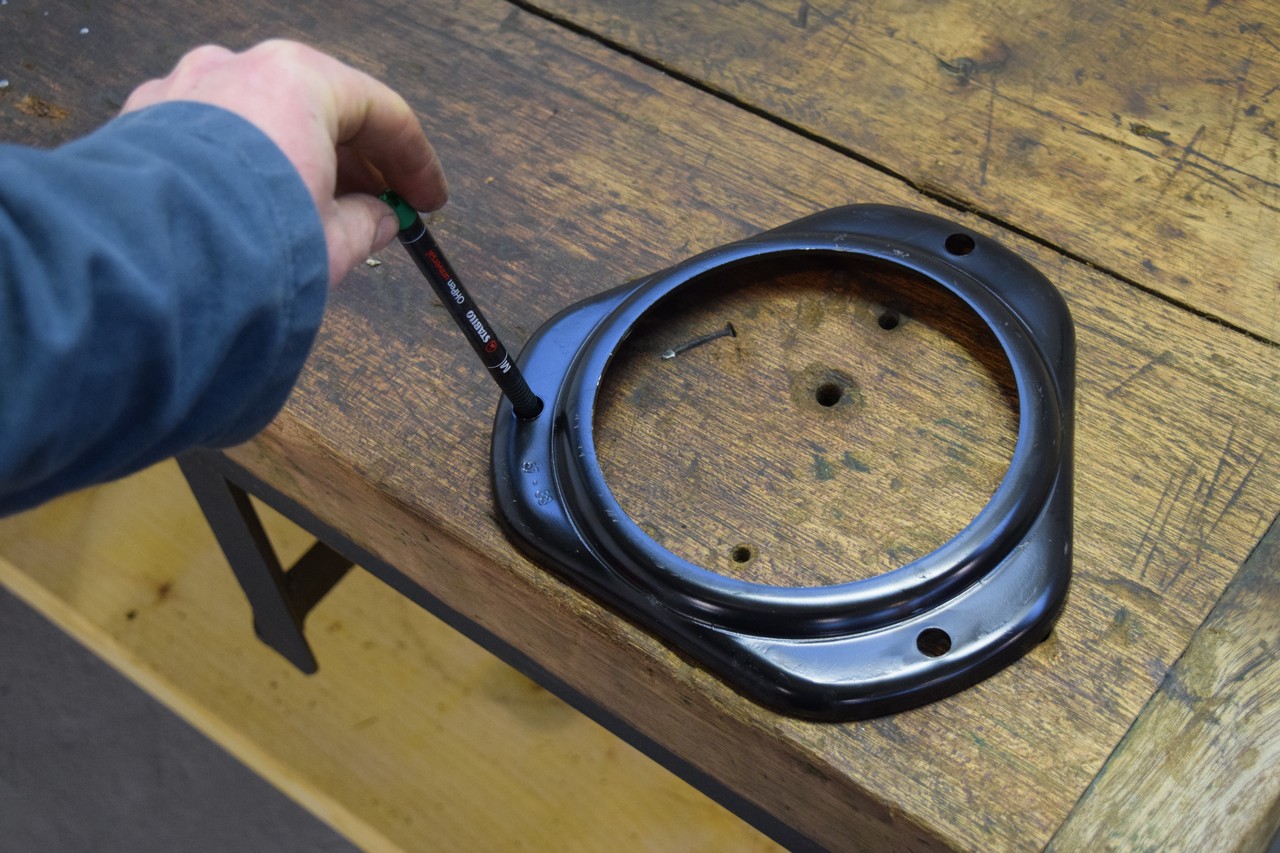

  • Marquage de la position des perçages.
  • Perçage de l’établi à la mèche à bois.

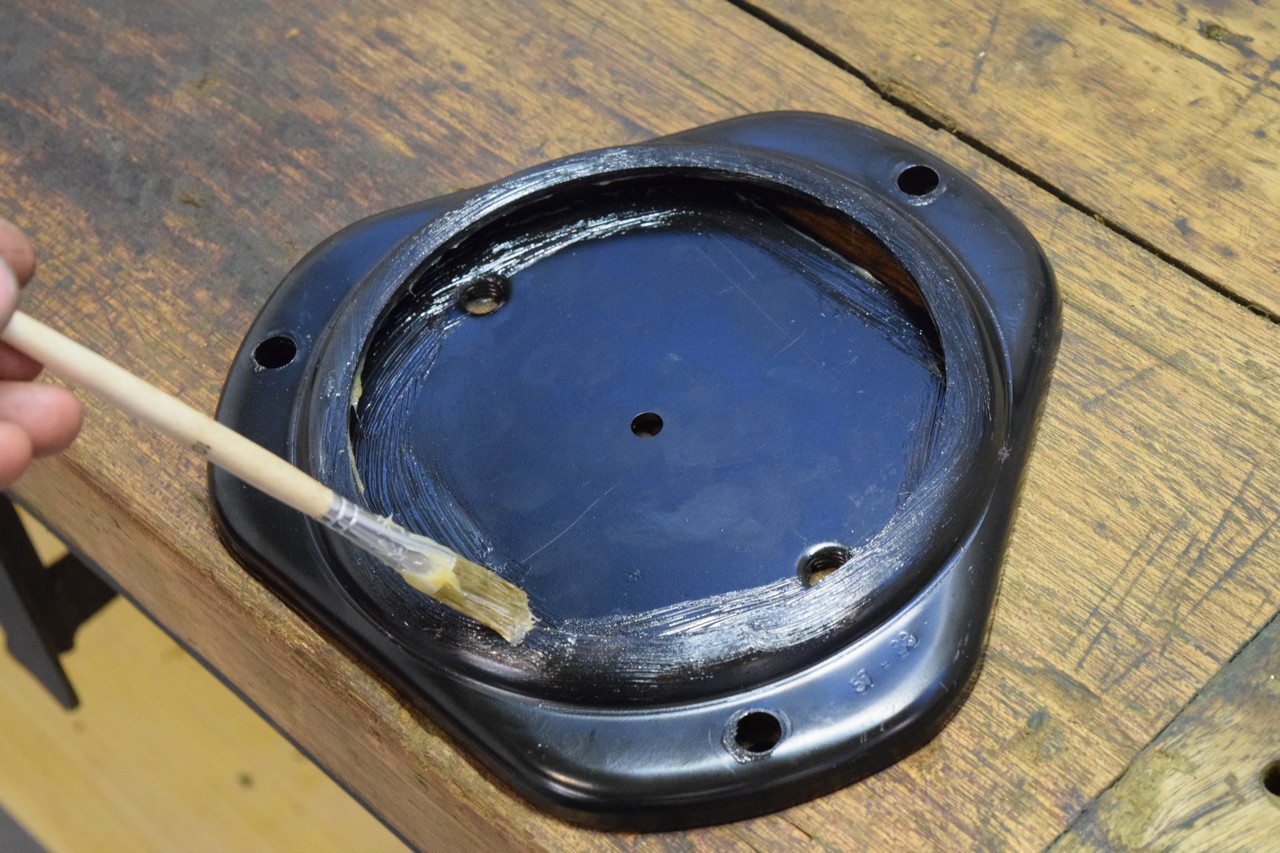

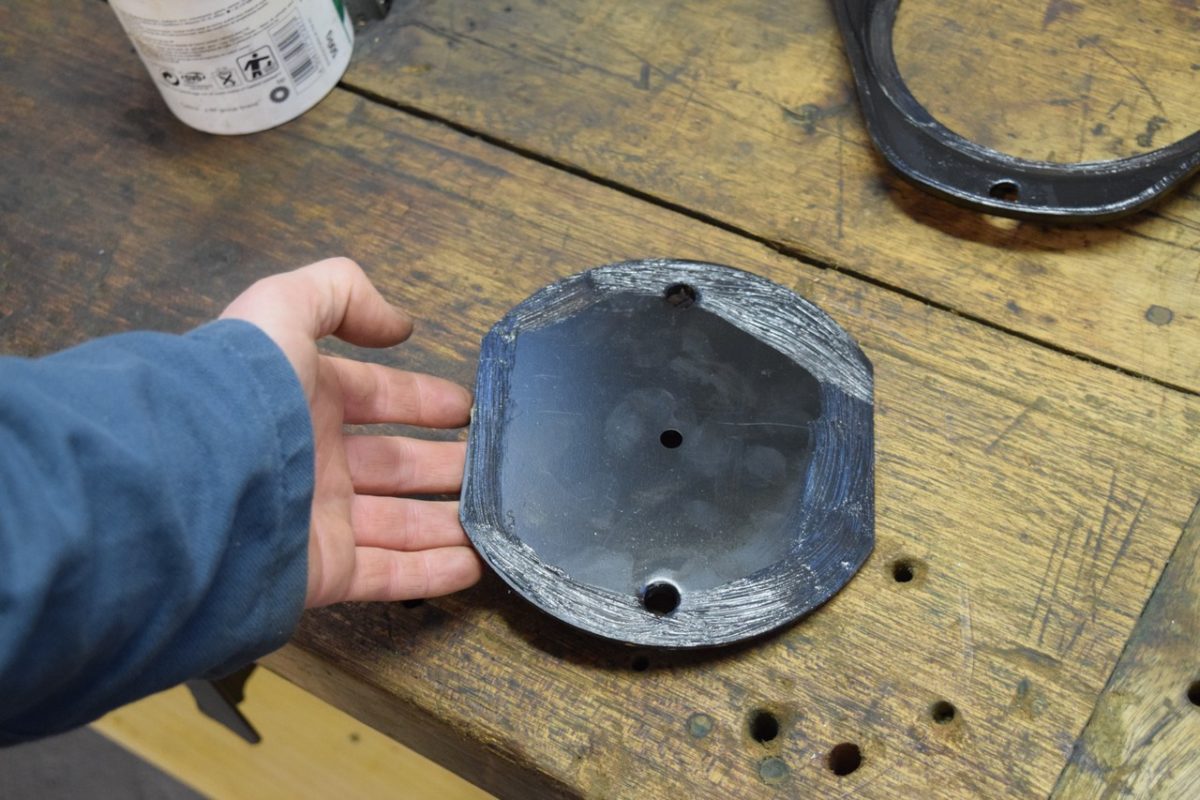

  • Graissage de la portée intérieure de la base.
  • Puis graissage de la plaque tournante.
  • Graissage de la portée qui reçoit l’étau.

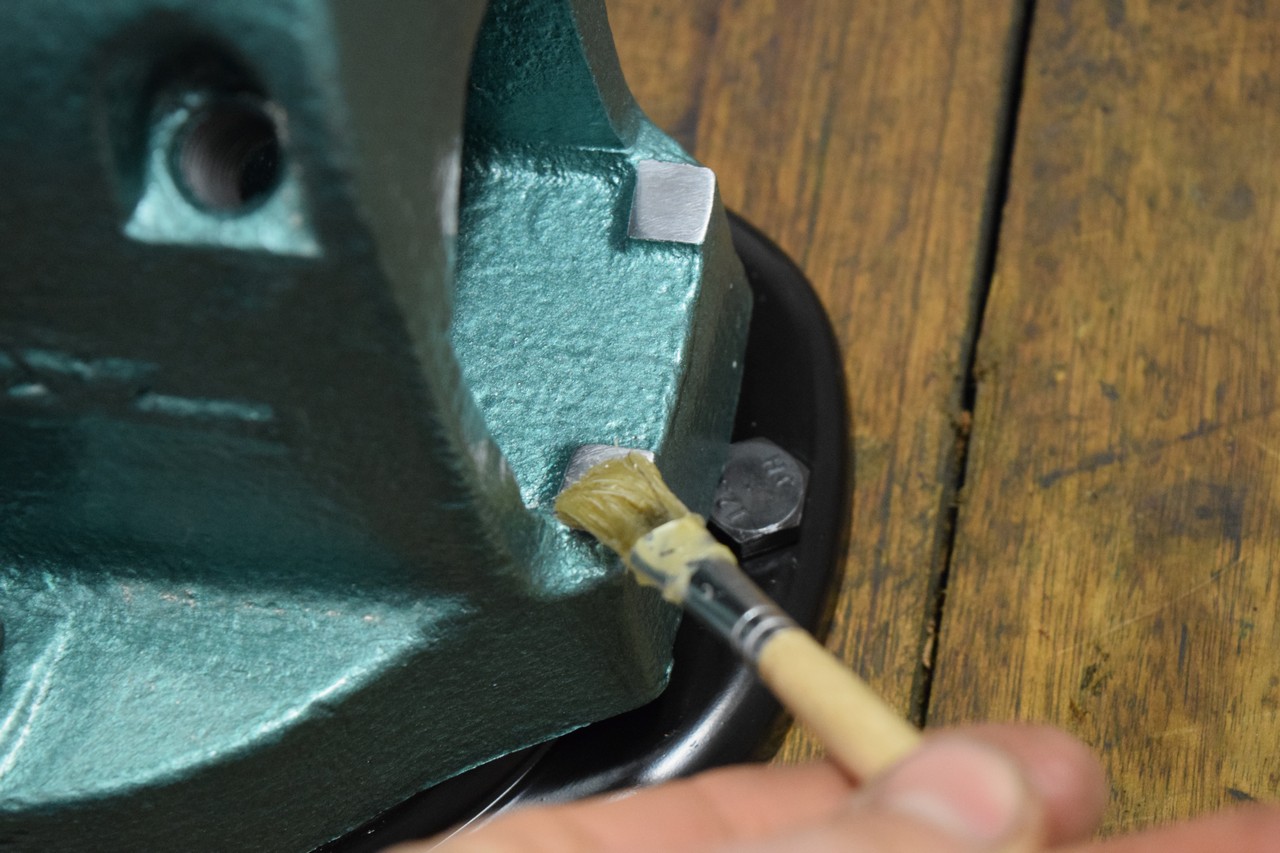

  • Graissage de la portée de la base de l’étau.
  • Assemblage de l’ensemble.
  • Fixation de l’étau sur sa base à l’aide des vis contenues dans le kit.
  • Kit de visserie neuve, finition brunie, acheté spécifiquement pour fixer l’étau sur mon établi.

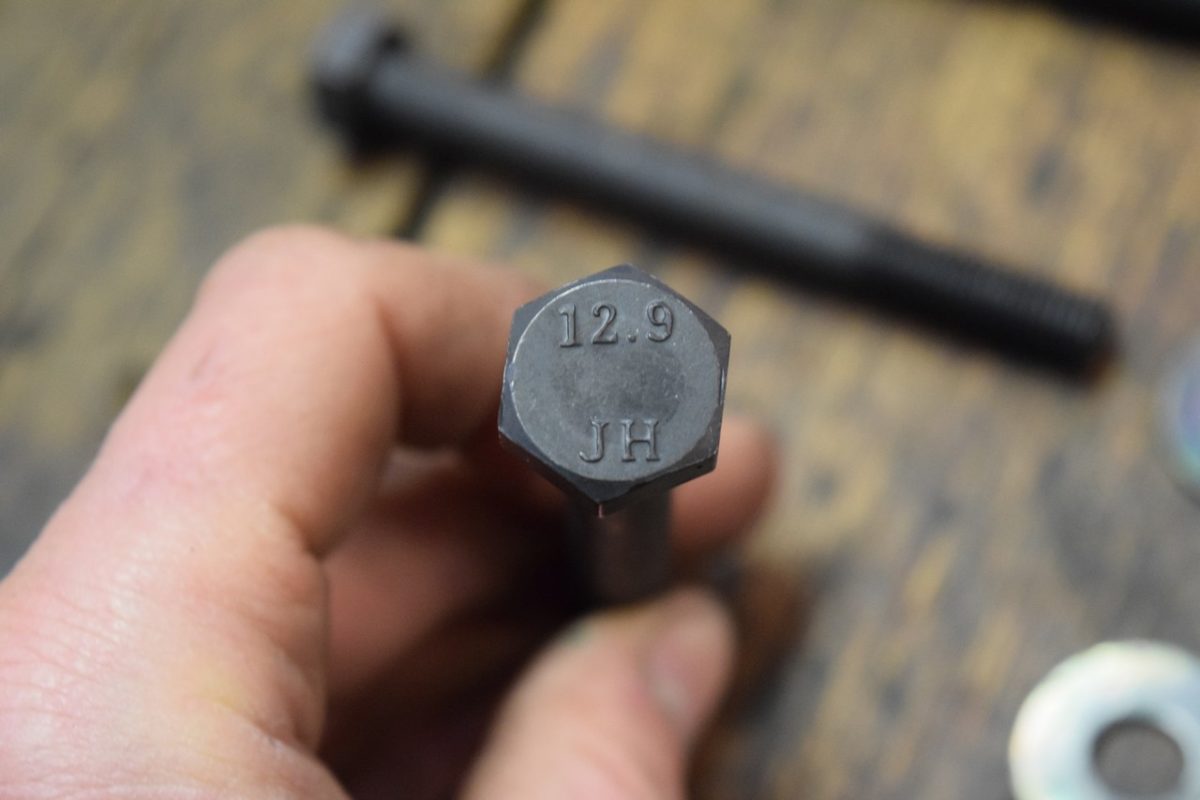

  • Je n’ai pas lésiné sur la qualité (classe de résistance 12.9) 😉

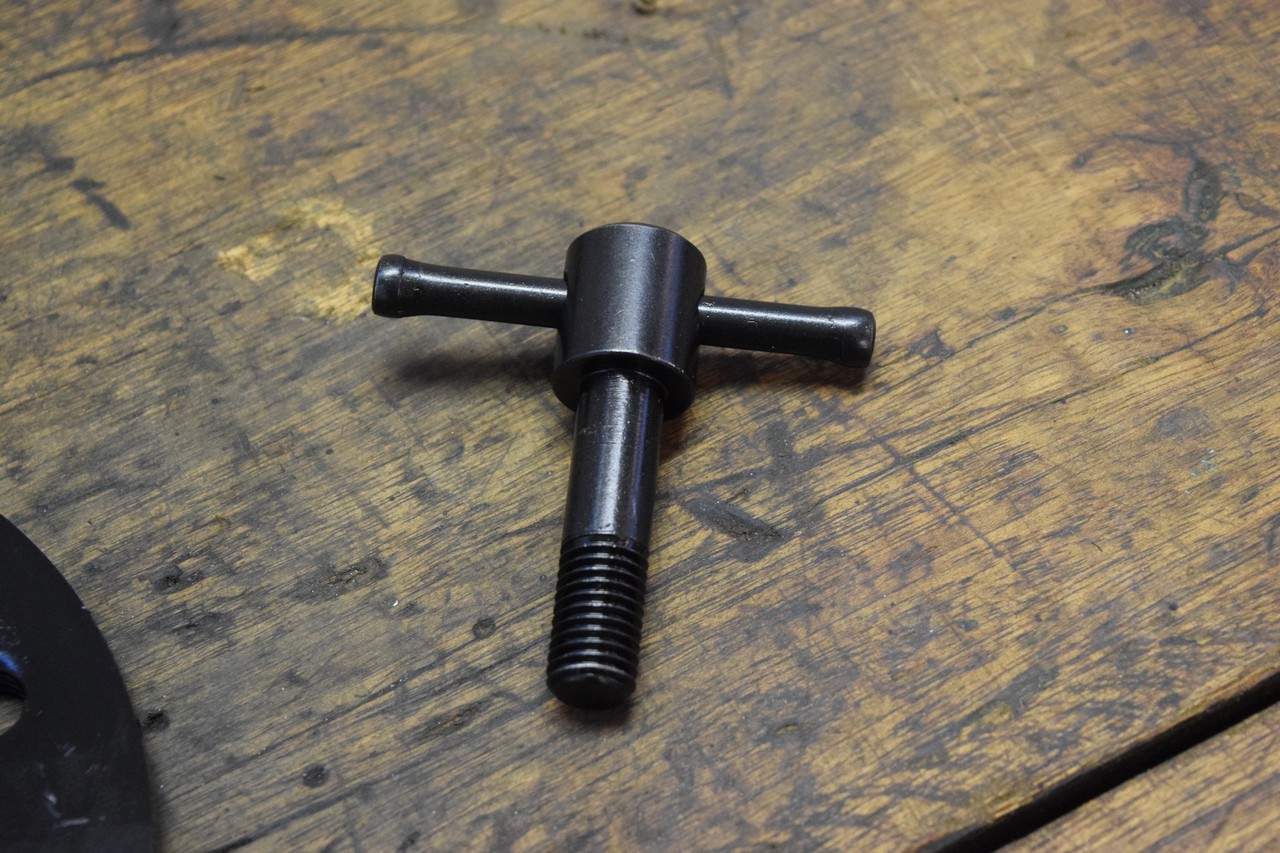

  • Mise en place des vis de fixation.

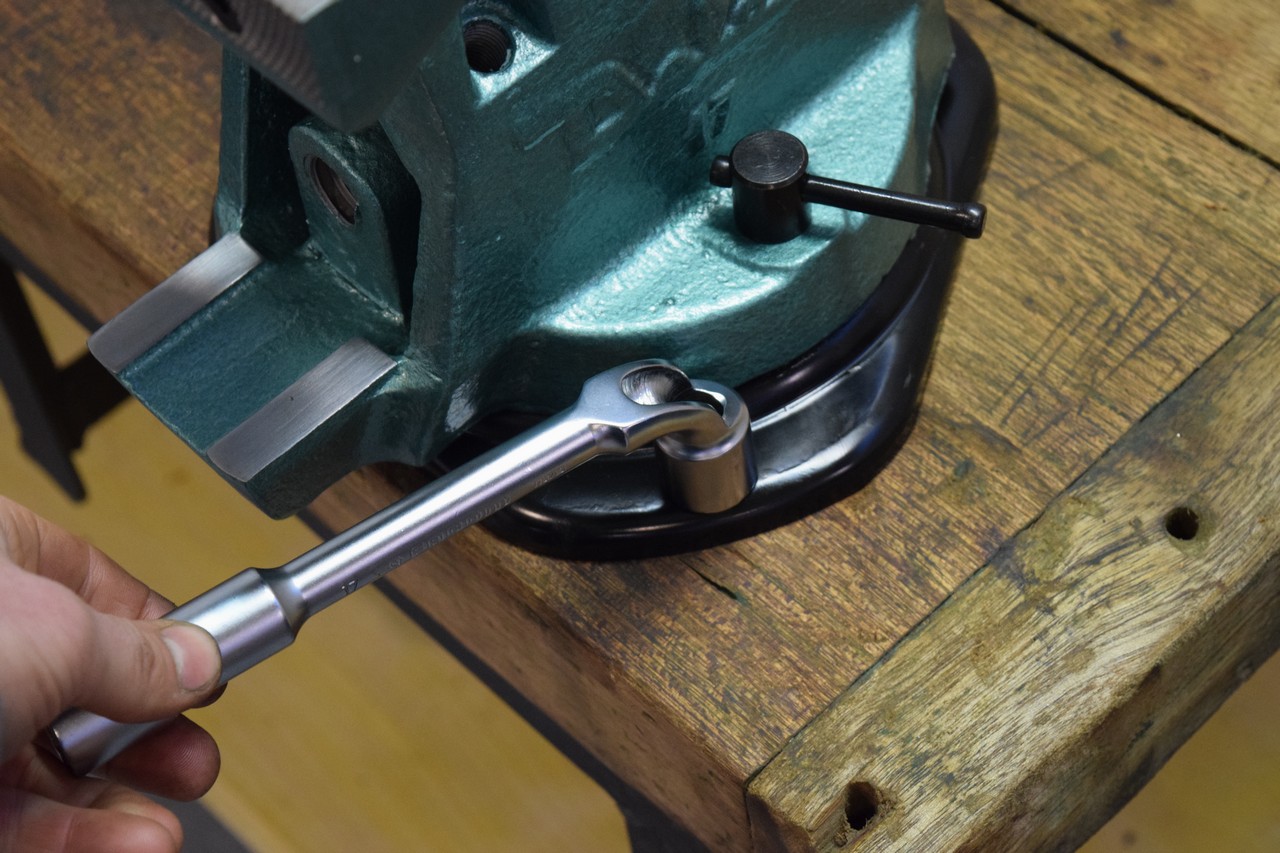

  • Serrage définitif.

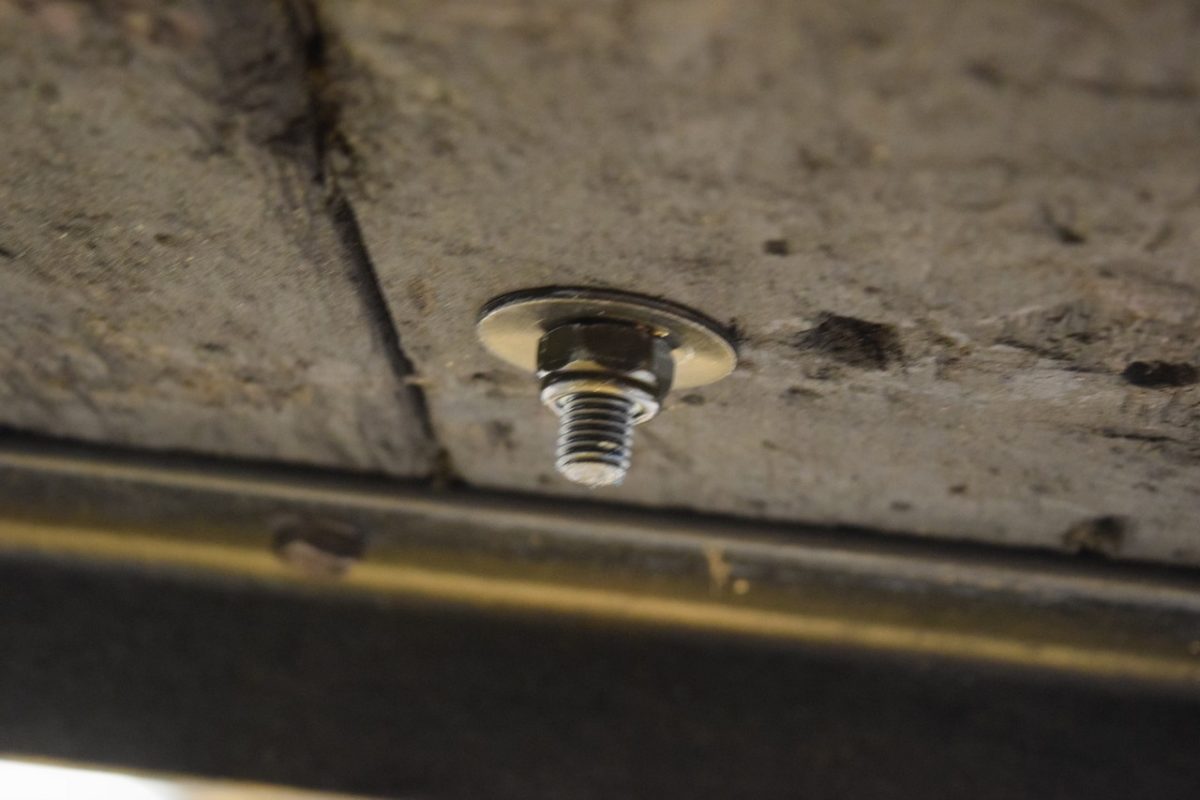

  • Grosse rondelle et écrou nylstop de l’autre côté de l’établi.
  • Et voilà le travail !

Remontage de l’étau

Étape 17 : remontage de la vis de serrage

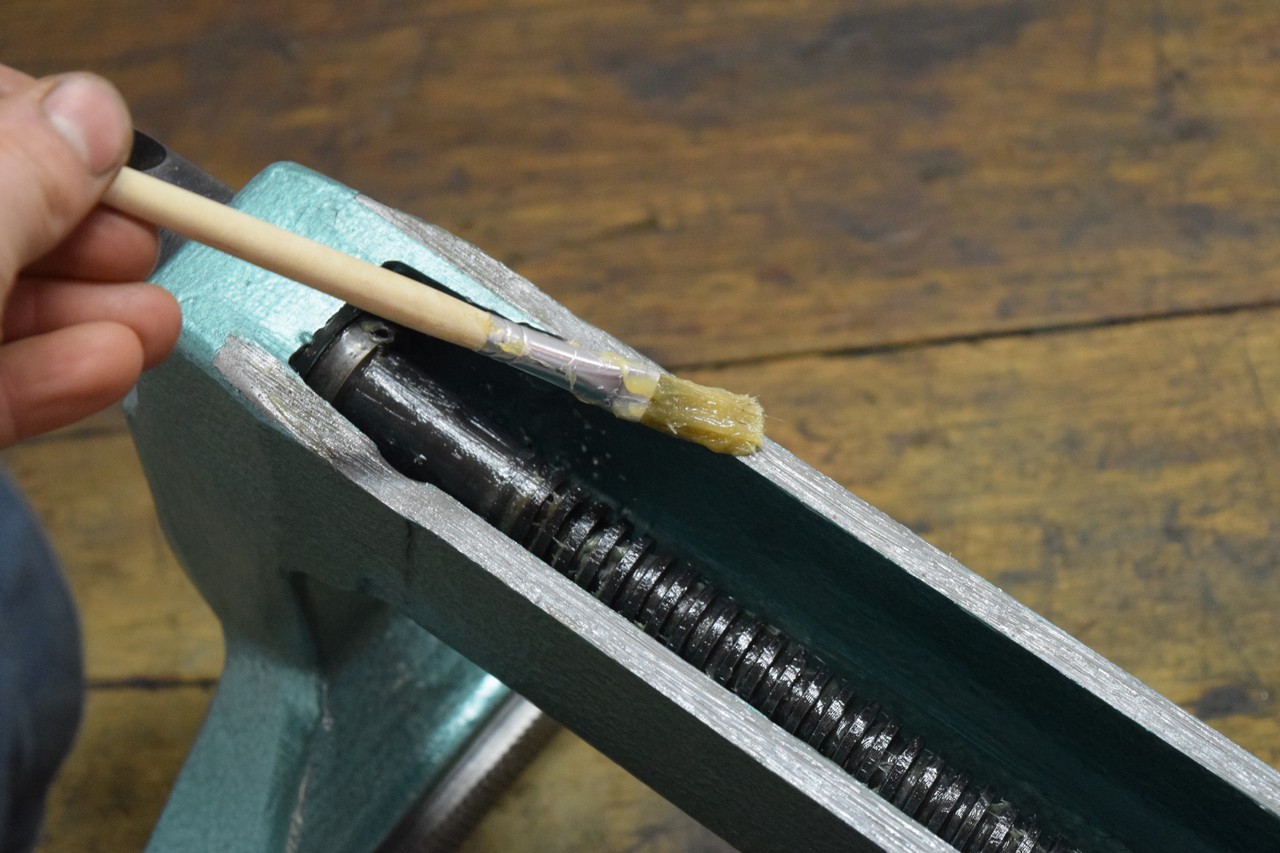

  • Je commence par graisser abondamment l’ensemble de la vis.

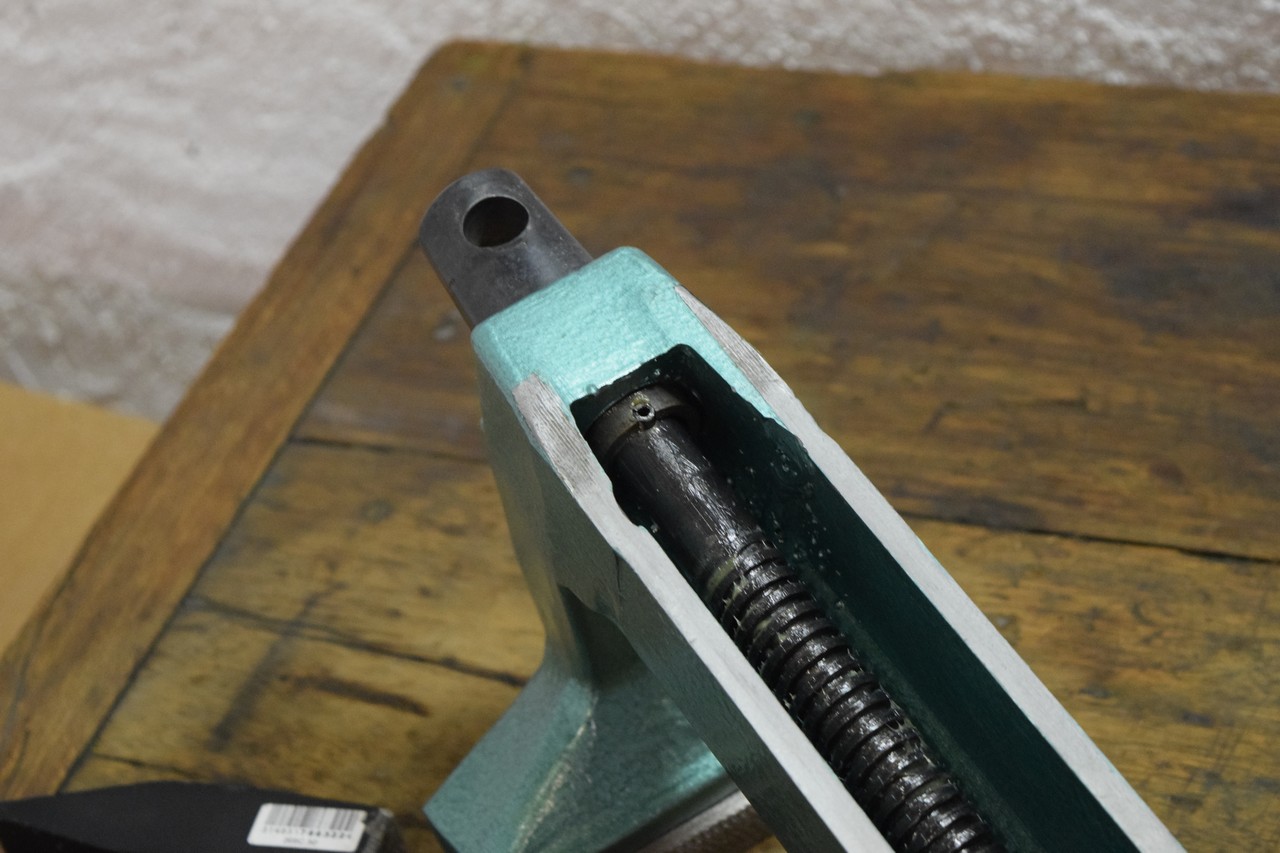

  • Puis je l’insère dans la coulisse.
  • Je positionne la rondelle avec la goupille de retenue.

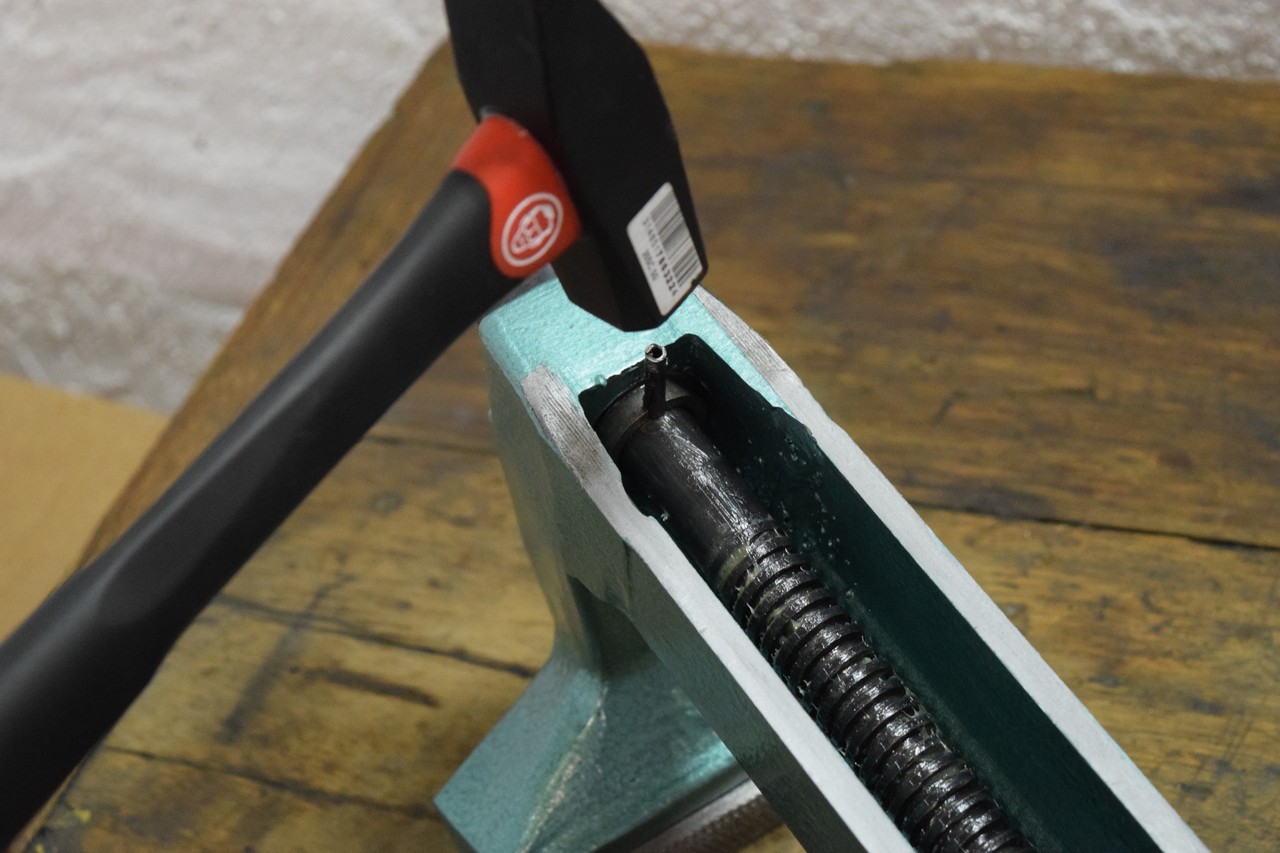

  • Quelques petits coups de marteau…
  • … et le tour est joué !

Étape 18 : assemblage des deux parties de l’étau

La partie fixe et la partie mobile sont maintenant complètes et prêtes à être réassemblées.

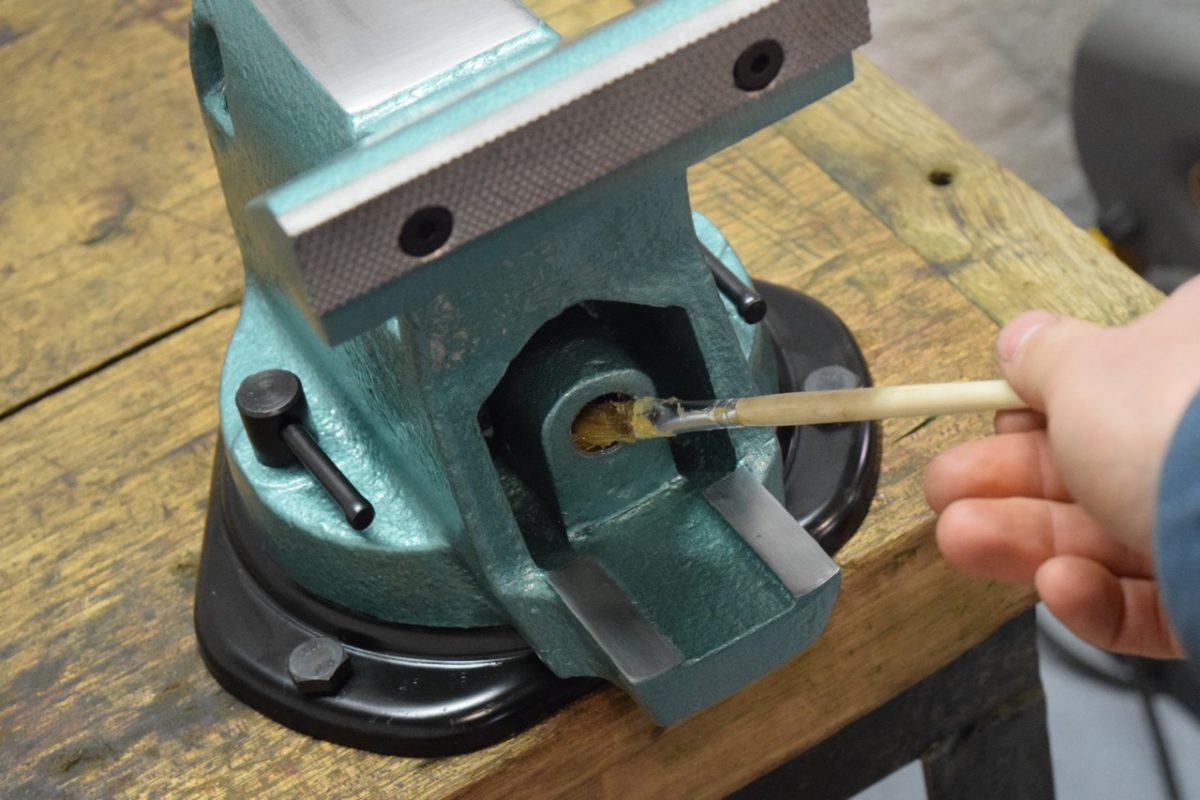

  • Je commence par le graissage du taraudage qui reçoit la vis de serrage.

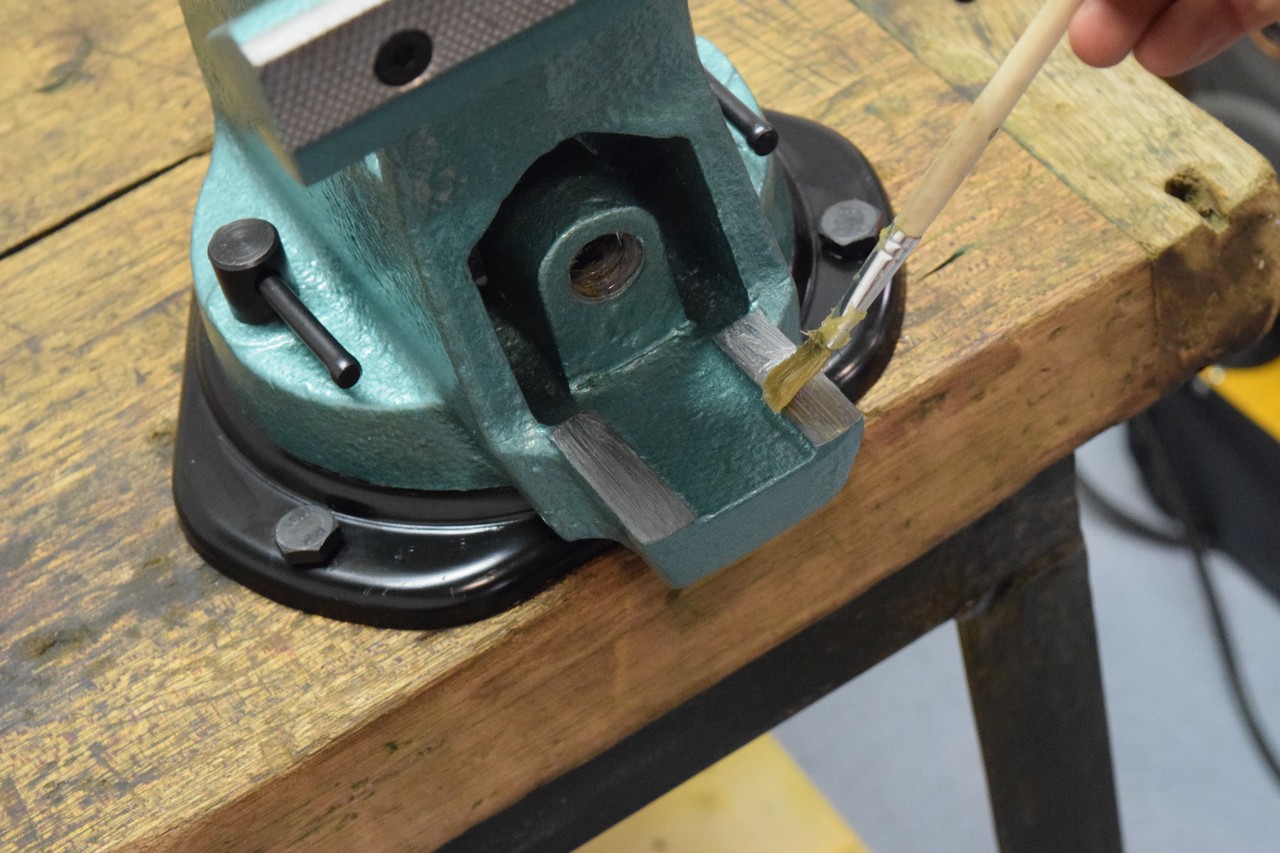

  • Puis graissage des portées de soutien avant de la coulisse.
  • Idem à l’arrière de l’étau.
  • Enfin, graissage des portées de la partie mobile.
  • Je peux maintenant assembler les deux.
  • Il ne me reste qu’à faire tourner la vis pour finaliser l’assemblage :

Étape 19 : remontage des vis de réglage et réglage final de l’étau

Dernière étape très importante du remontage de l’étau : le réglage ! Je ne vais pas vous détailler ici la procédure de réglage, c’est assez long.

En gros, il faut visser plus ou moins les quatre vis laiton pour que :

  • l’étau n’ait pas le moindre jeu.
  • les mors soient parfaitement parallèles.
  • la partie mobile coulisse parfaitement sans point dur ou blocage.

Autant vous dire que c’est délicat, et chaque dixième de tour de vis a son importance…

  • Les quatre vis de réglage.
  • Léger graissage des vis.
  • Positionnement.
  • Puis réglage.
  • Après réglage des quatre vis, la coulisse est centrée, c’est OK.
  • Les mors sont parfaitement parallèles.
  • Je peux passer aux vis de blocage ! Léger graissage pour elles également, afin d’éviter un grippage ultérieur.
  • Puis mise en place des vis sur l’étau.

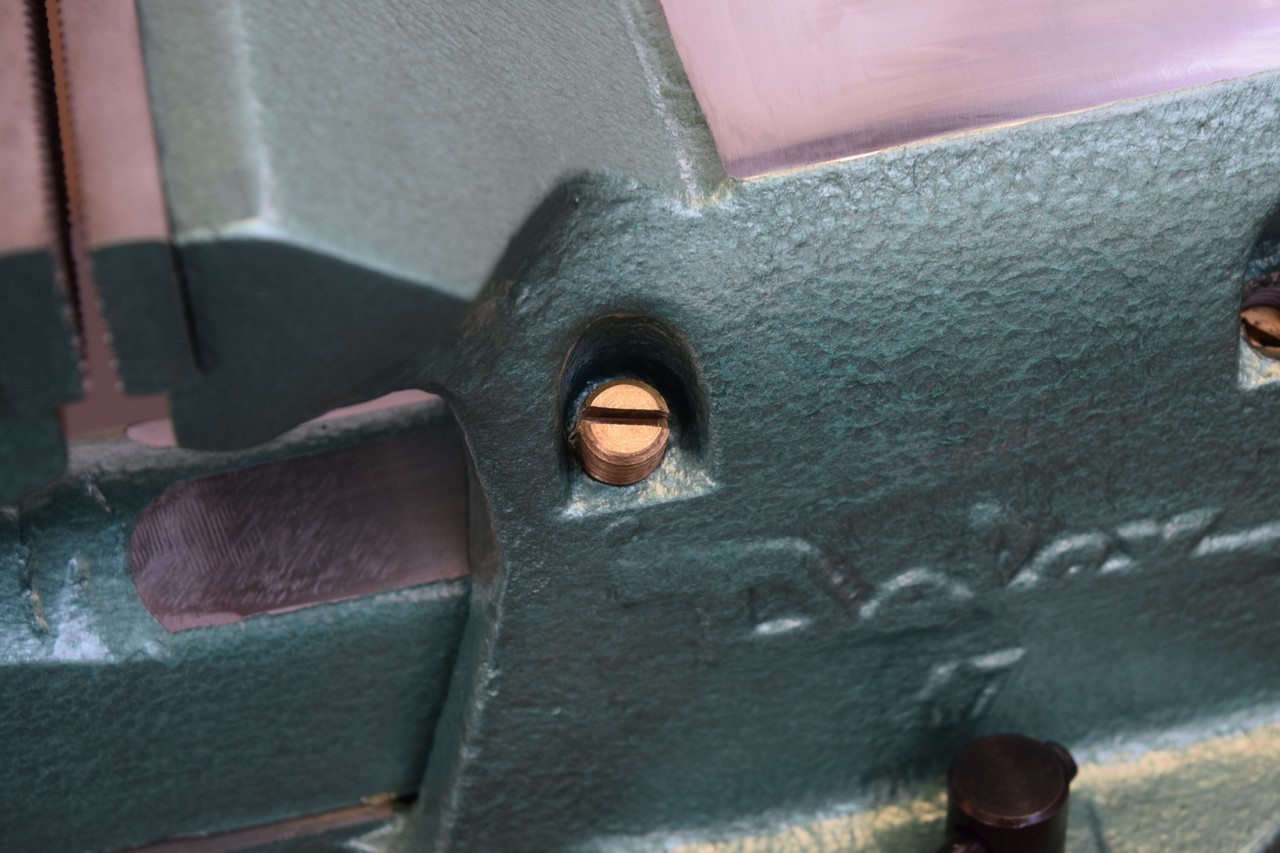

  • Et enfin serrage jusqu’à mettre les vis en butée sur les vis en laiton.

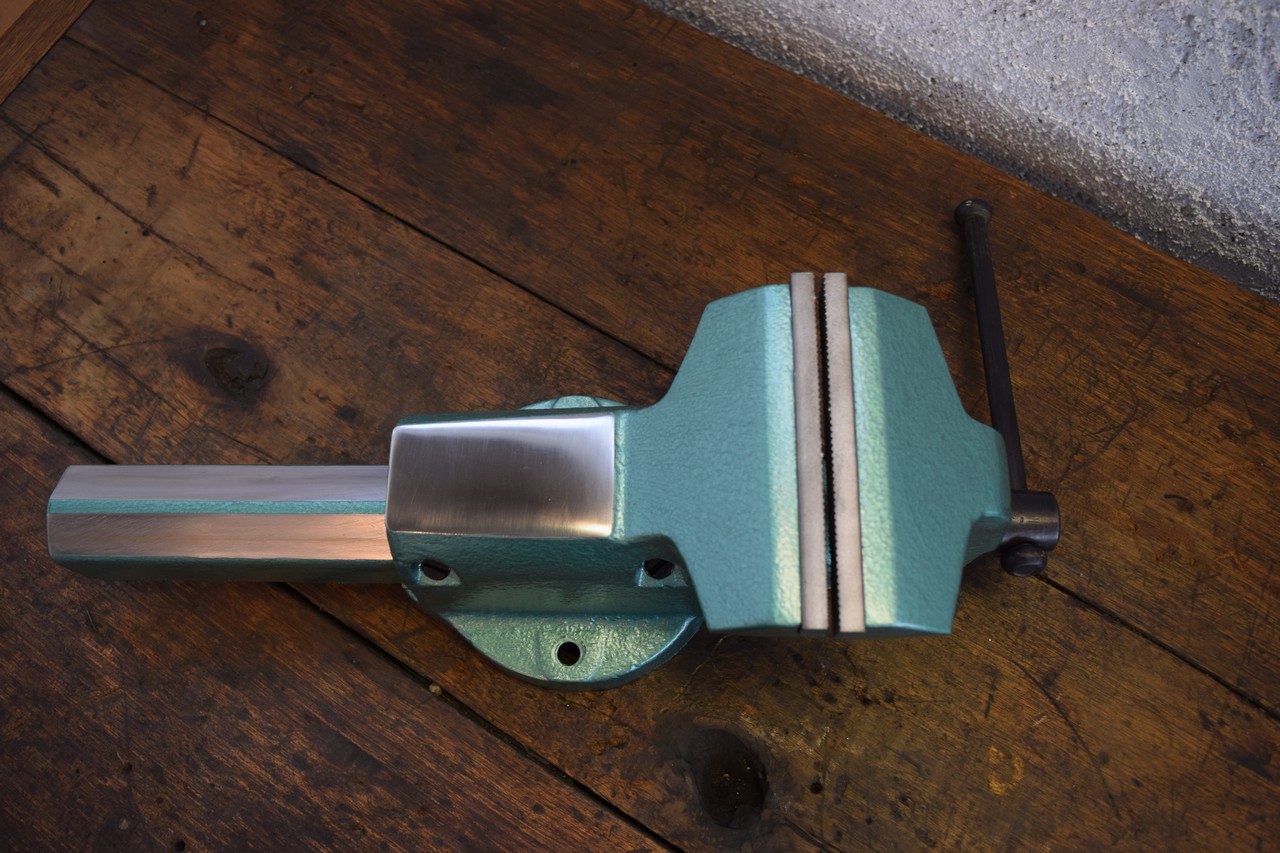

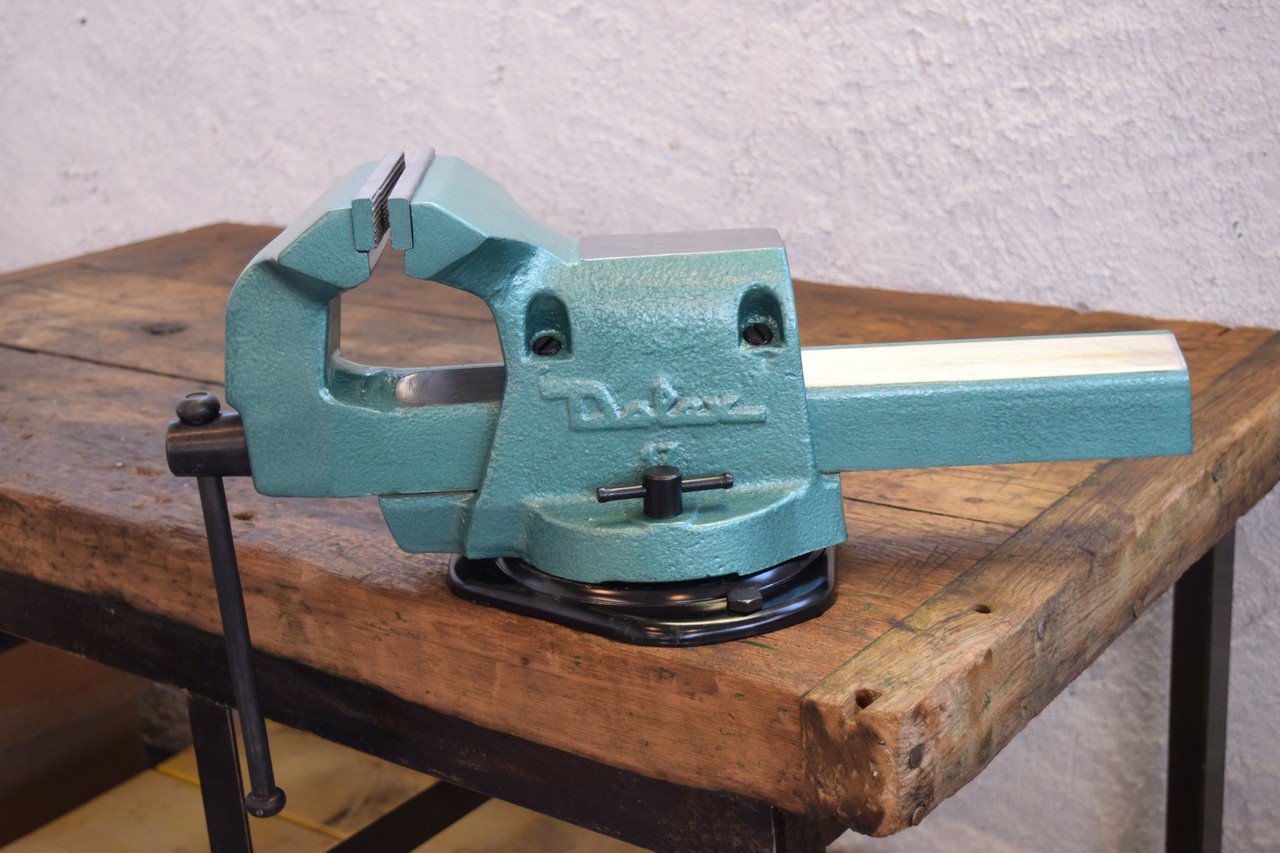

  • C’est terminé !!!

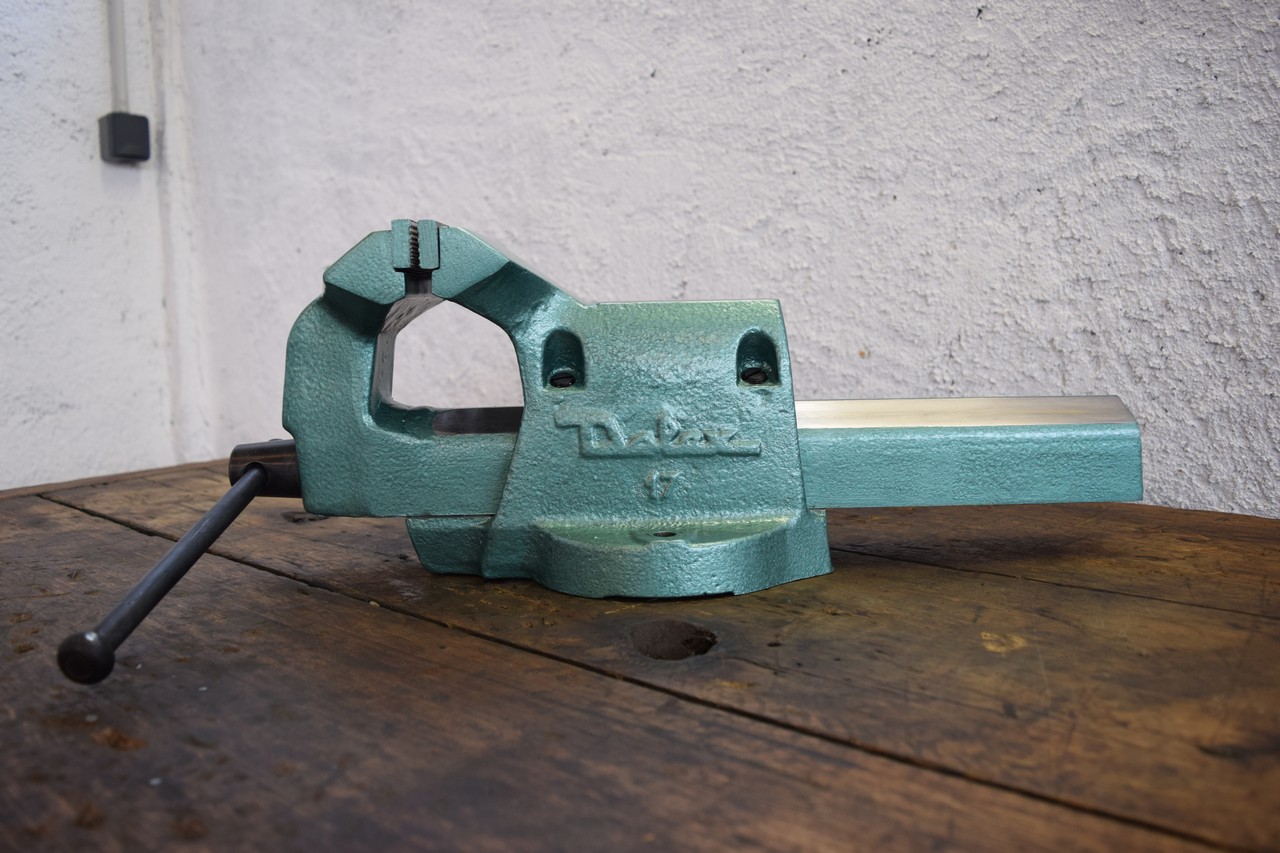

  • On n’est pas si loin du neuf, hein ? 😉

Installation de mordaches

Tant qu’à faire les choses bien, j’ai acheté un kit de mordaches magnétiques interchangeables qui viennent se fixer directement sur les mors. C’est pour moi indispensable pour serrer des pièces que l’on ne veut pas marquer.

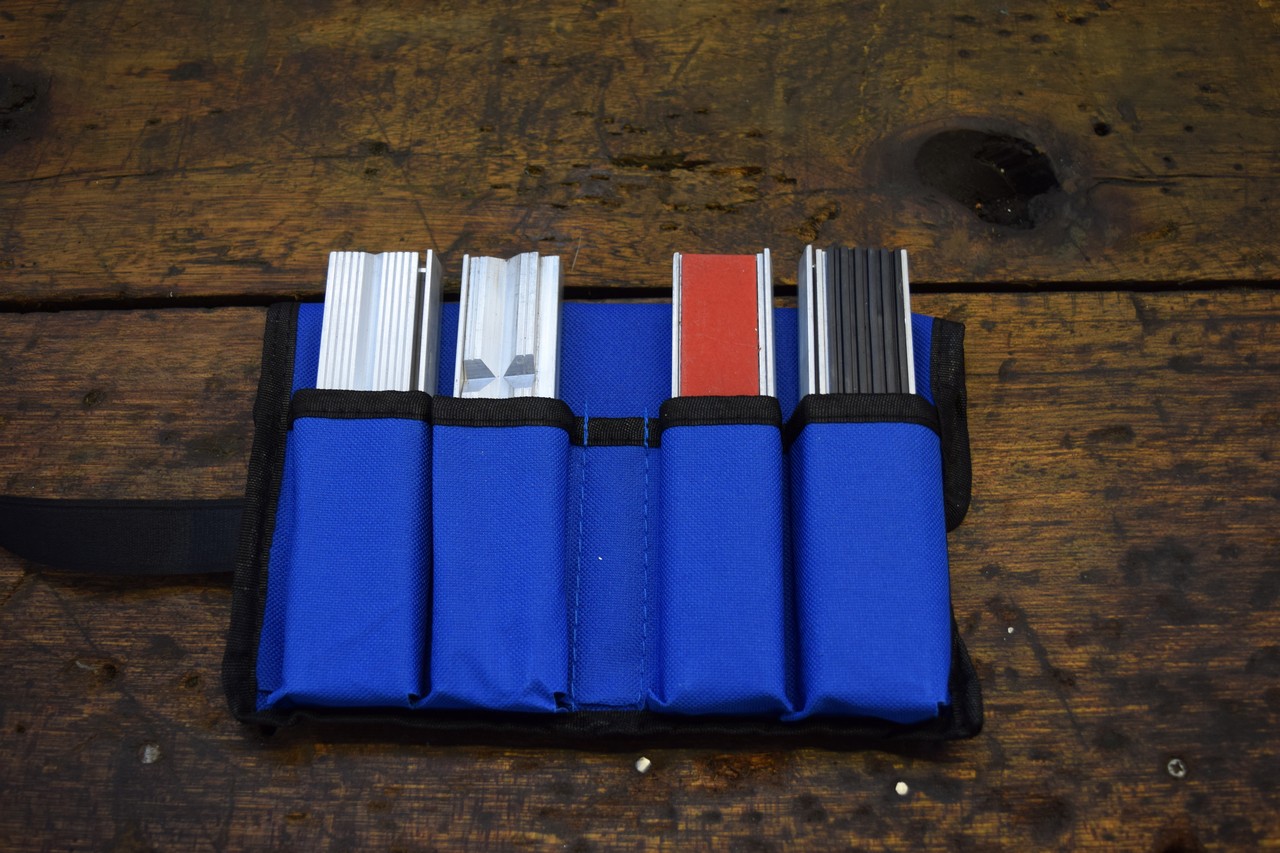

  • Voilà le kit de quatre jeux de mordaches.

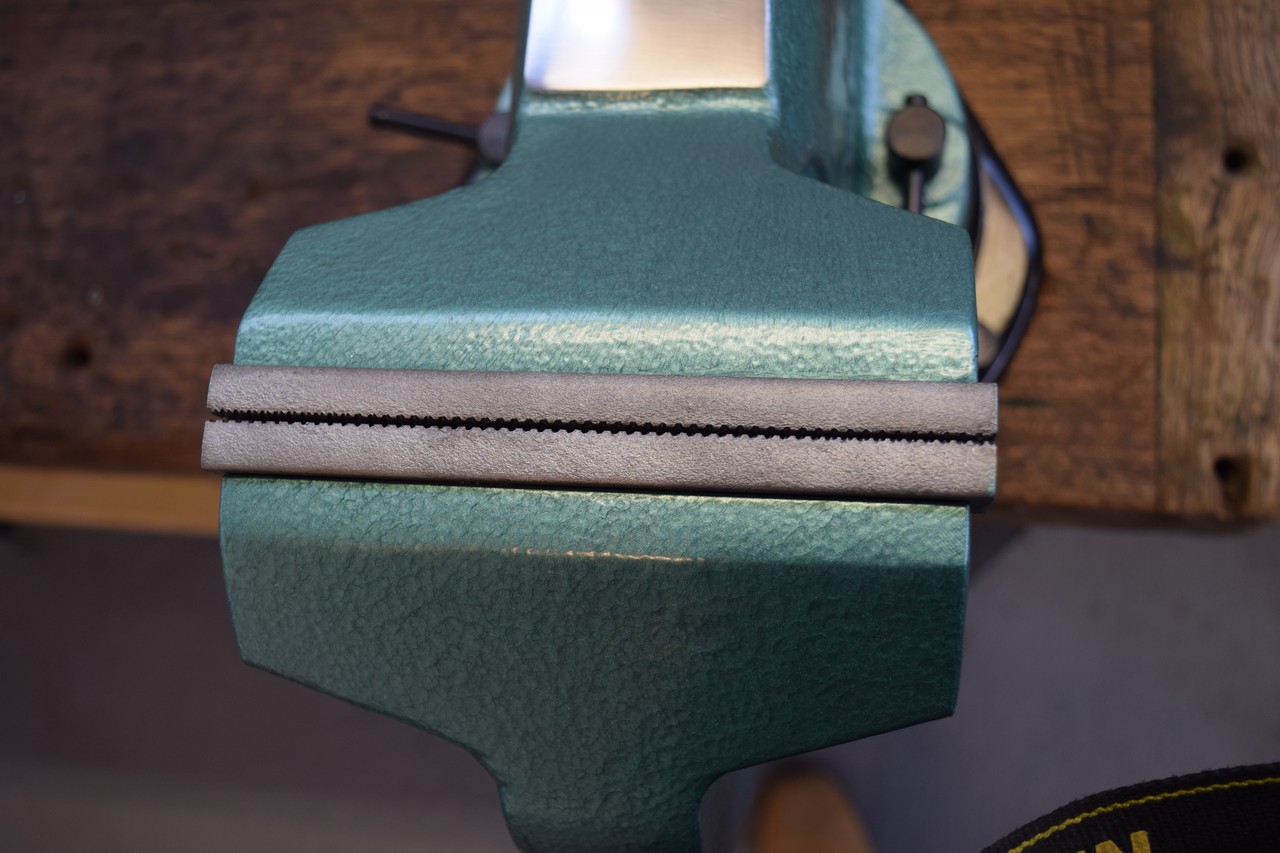

  • Mordaches aluminium avec profilé en longueur pour le serrage de vis ou tige filetées par exemple.
  • Encore des mordaches aluminium mais avec prismes dans la hauteur (également pour vis et tige filetée).
  • Mordaches en fibres pour le serrage de pièces tendres (aluminium, laiton etc).

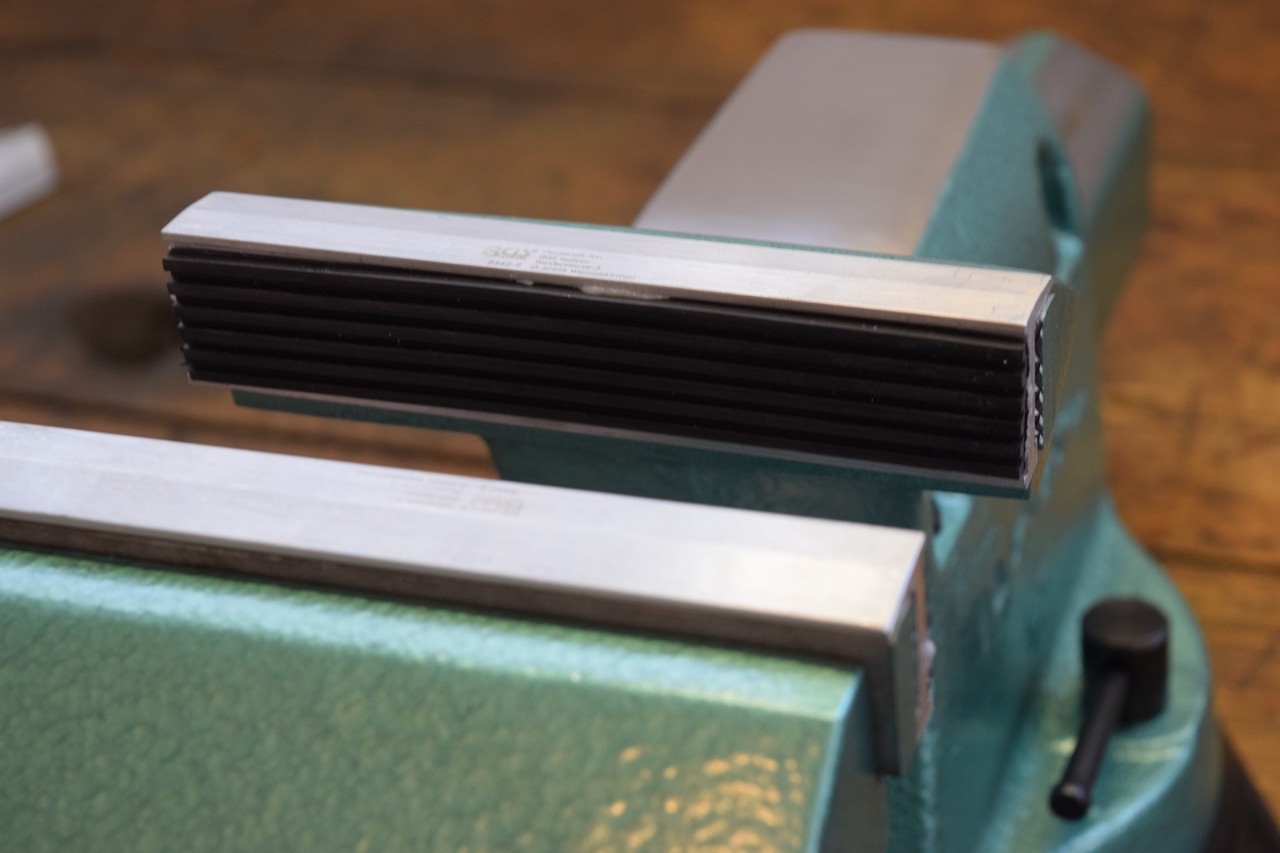

  • Mordaches en caoutchouc pour le serrage de pièces très tendres (plastiques par exemple).

Restauration d’un étau Dolex, en détails

La peinture

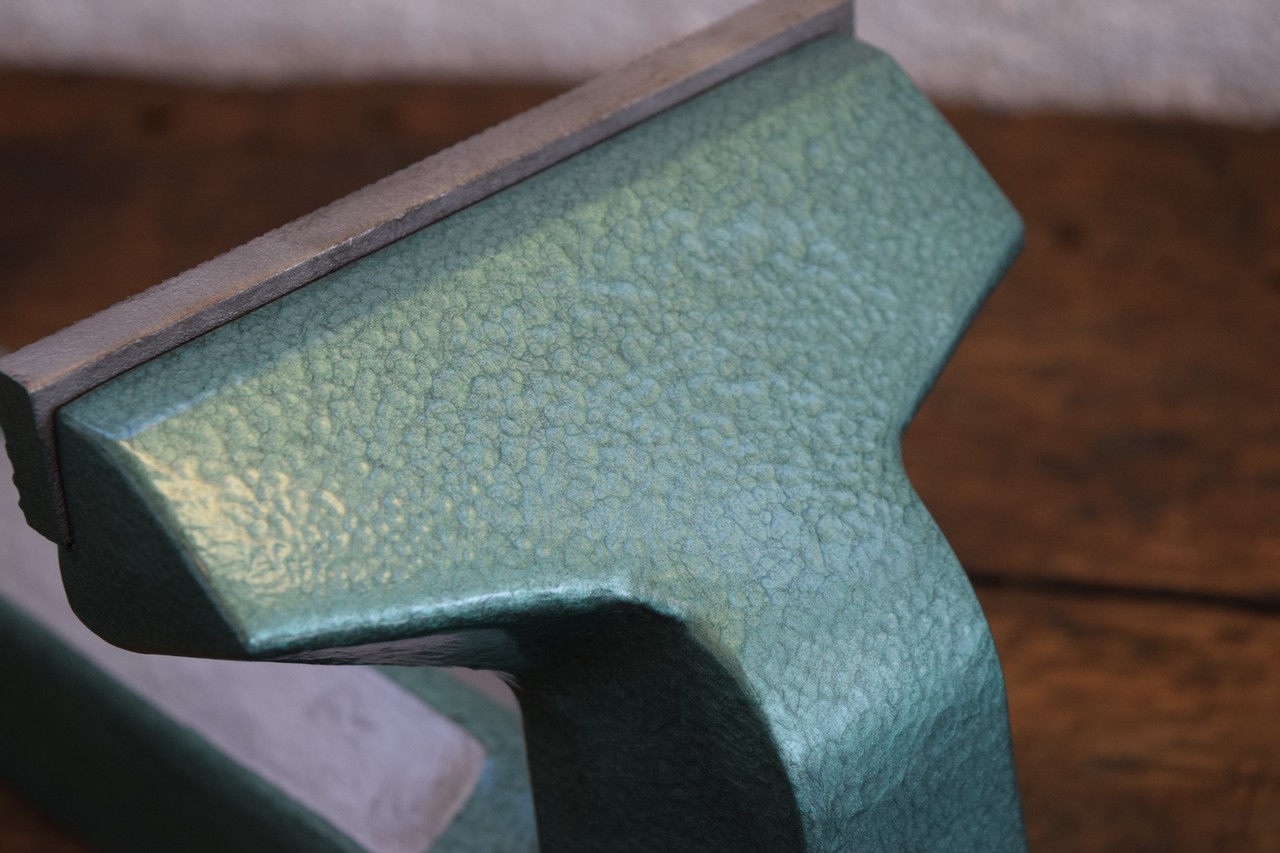

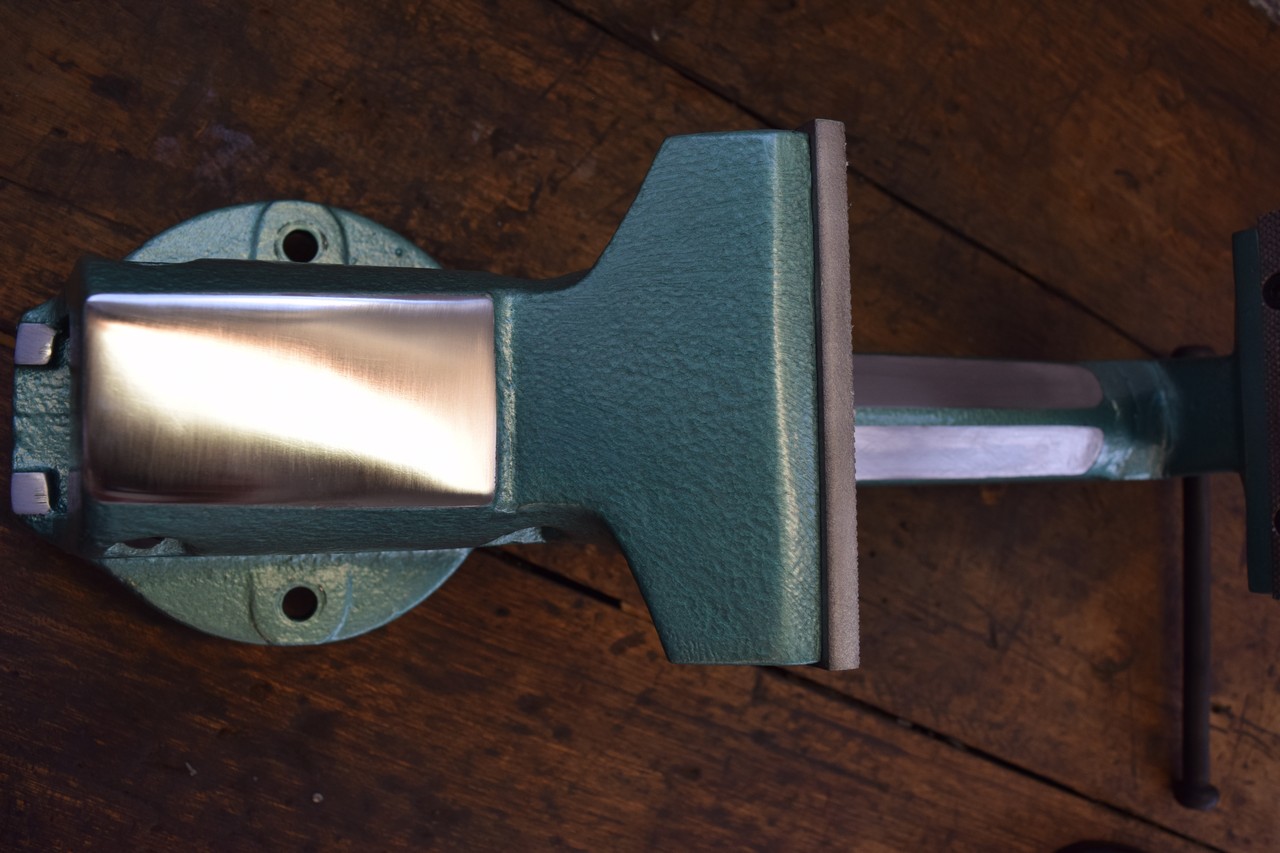

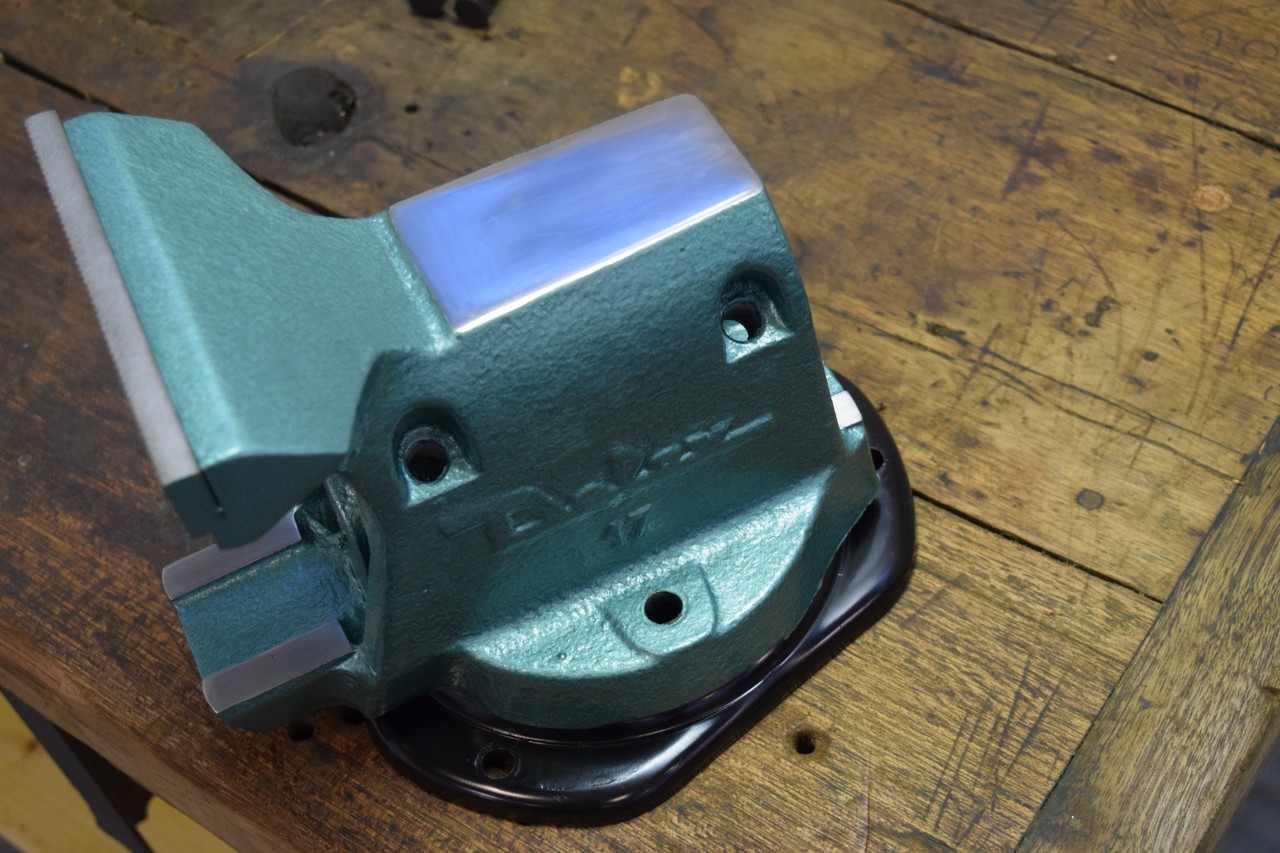

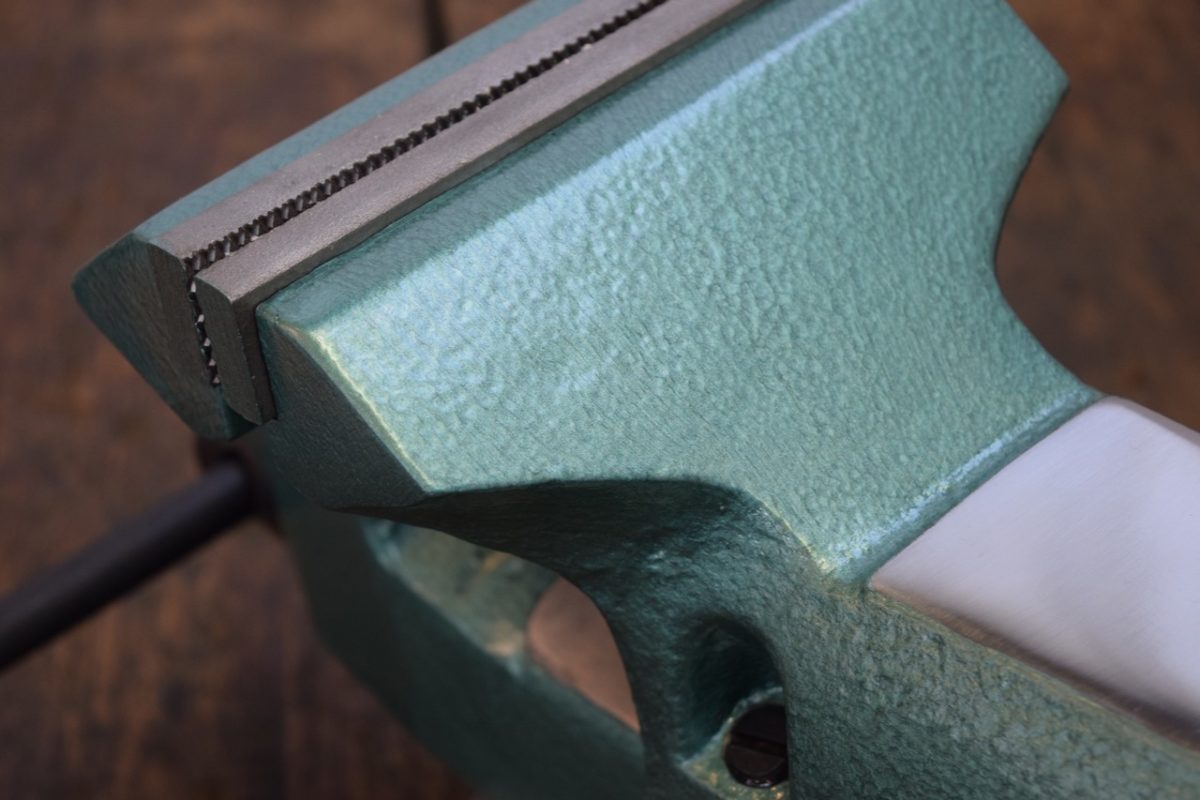

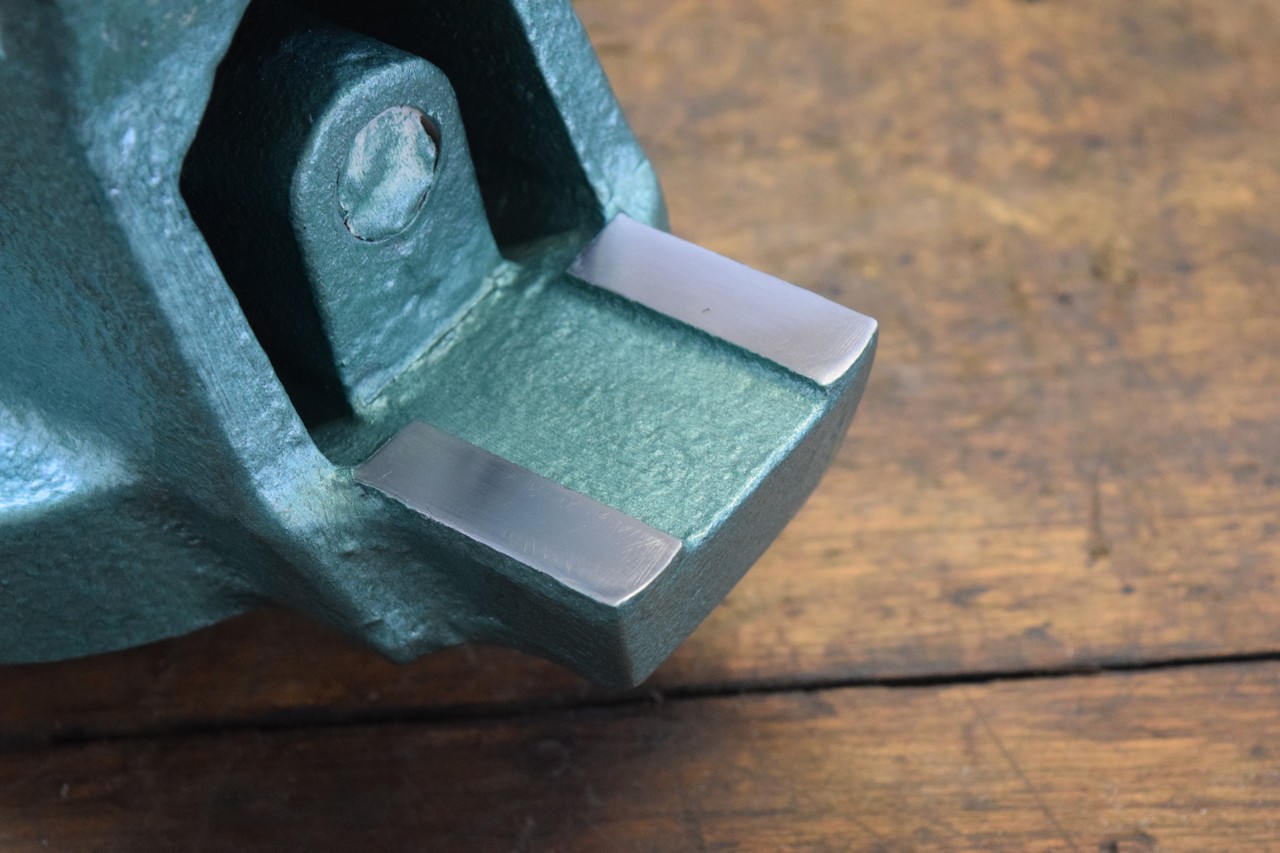

Comme promis plus haut dans l’article, voici quelques photos plus en détails de l’étau et de la peinture martelée 🙂

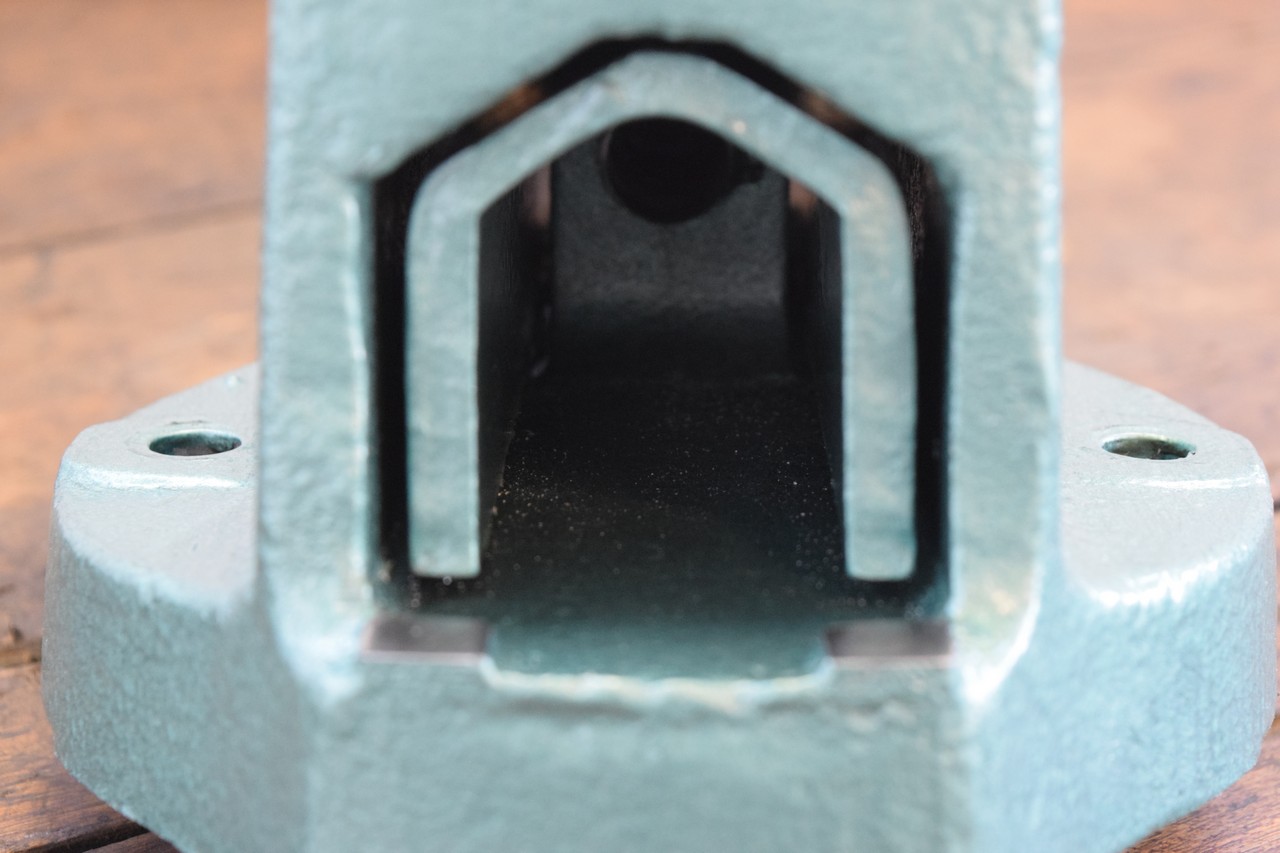

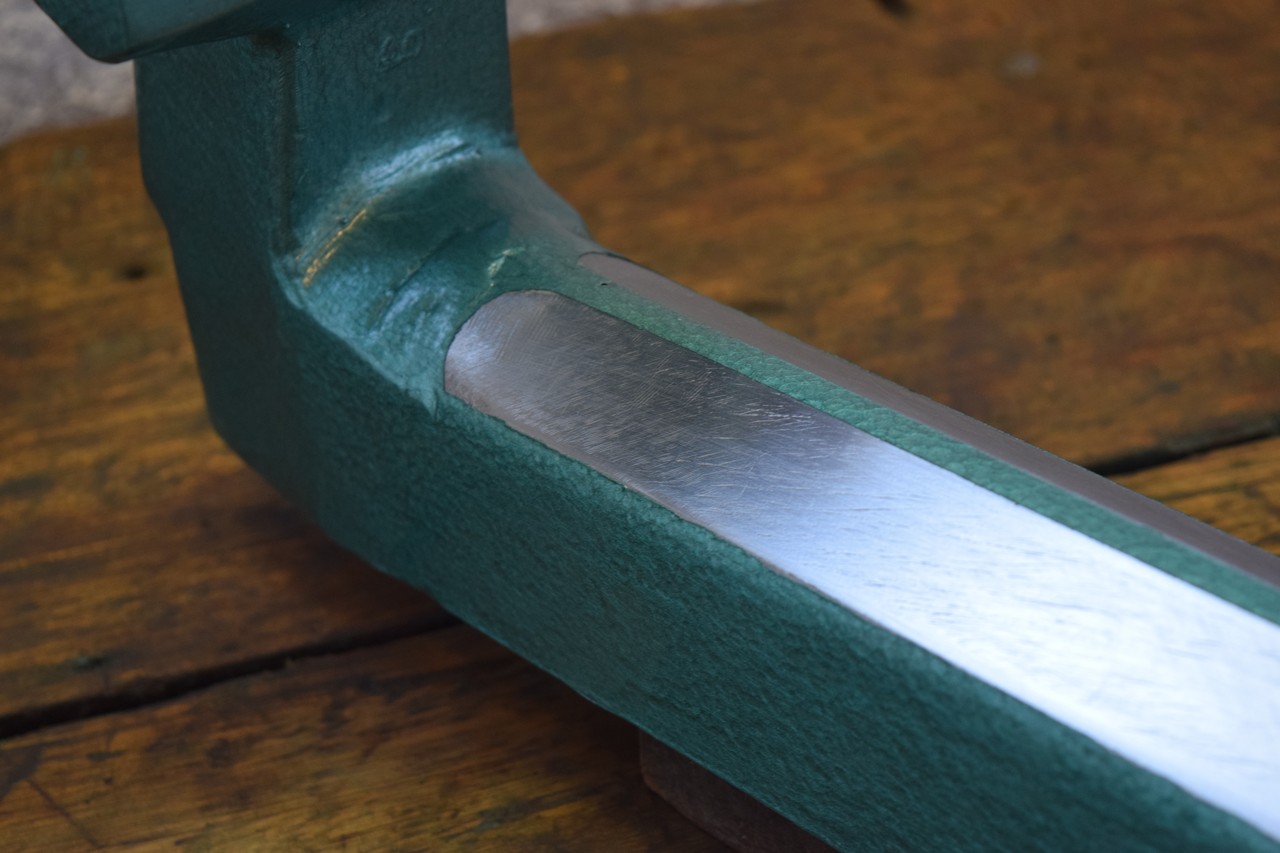

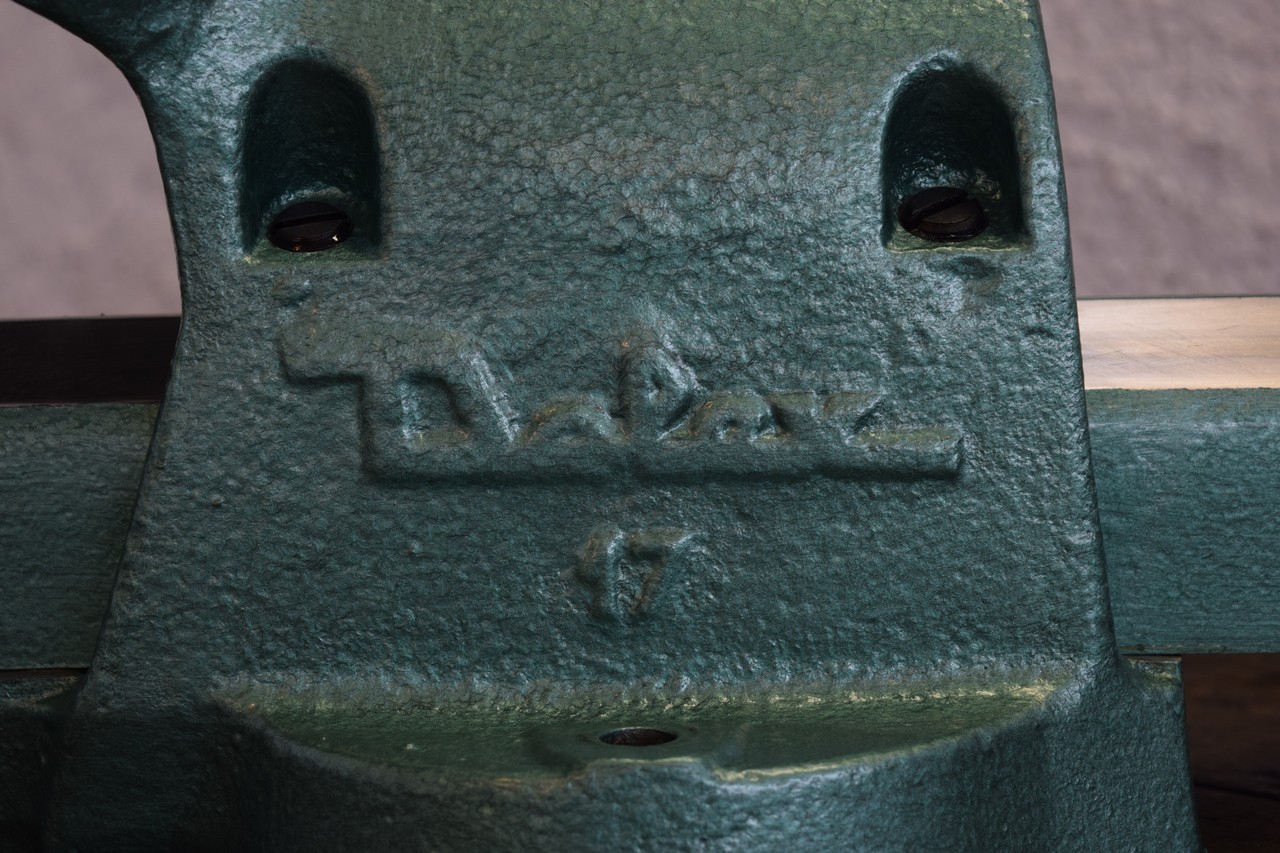

  • Je suis vraiment très satisfait du résultat, surtout pour une application au pinceau.

Restauration d’un étau Dolex : le avant / après

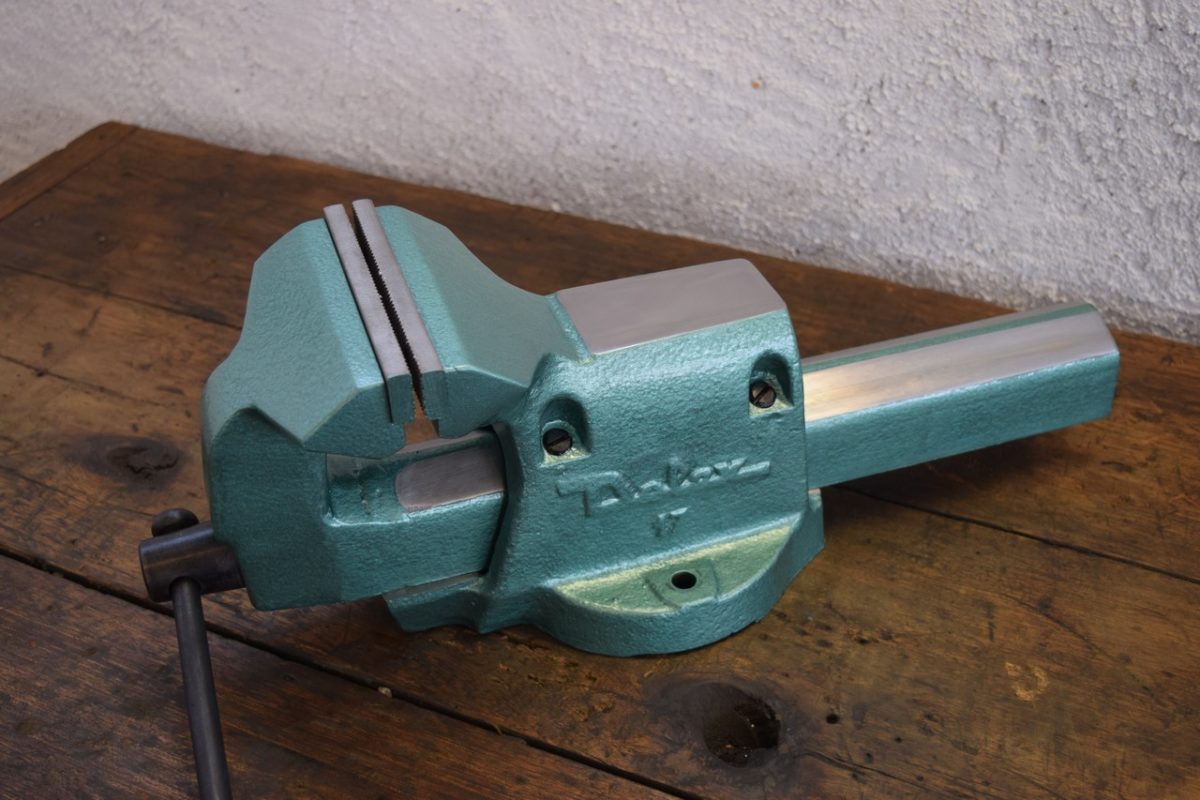

Ma partie préférée d’une restauration, voici les photos avant / après de cette restauration ! 😉

J’espère que cette restauration vous a plu ! N’hésitez pas à me faire part de vos remarques ou questions en commentaires en bas de l’article ! 😉

58 commentaires

Laisser un commentaire
